在本教程中，您将打开 C03_tut03.dwg 图形文件，并使用“显示导线顺序”工具追踪该图形中某个导线网络的导线顺序。接下来，您将使用“编辑导线顺序”工具编辑该导线网络的导线顺序。

（预计时间：15 分钟）

完成本教程需要执行以下步骤：

a. 打开、保存图形，并将其添加到 CADCIM 项目列表。

b. 追踪导线顺序。

c. 编辑导线顺序。

d. 保存图形。

打开、保存活动图形并将其添加到 CADCIM 项目列表

1. 打开 C03_tut03.dwg 文件，然后将其另存为 C03_tut04.dwg。

您也可以从 www.cadcim.com 下载该文件。文件路径如下：

Textbooks > CAD/CAM > AutoCAD Electrical > AutoCAD Electrical 2025: A Tutorial Approach

2. 按照教程 2 中所述，将 c03_tut04.dwg 文件添加到 CADCIM 项目的 TUTORIALS 子文件夹中。接下来，从“应用程序菜单”中选择“保存”以保存图形。

追踪导线顺序

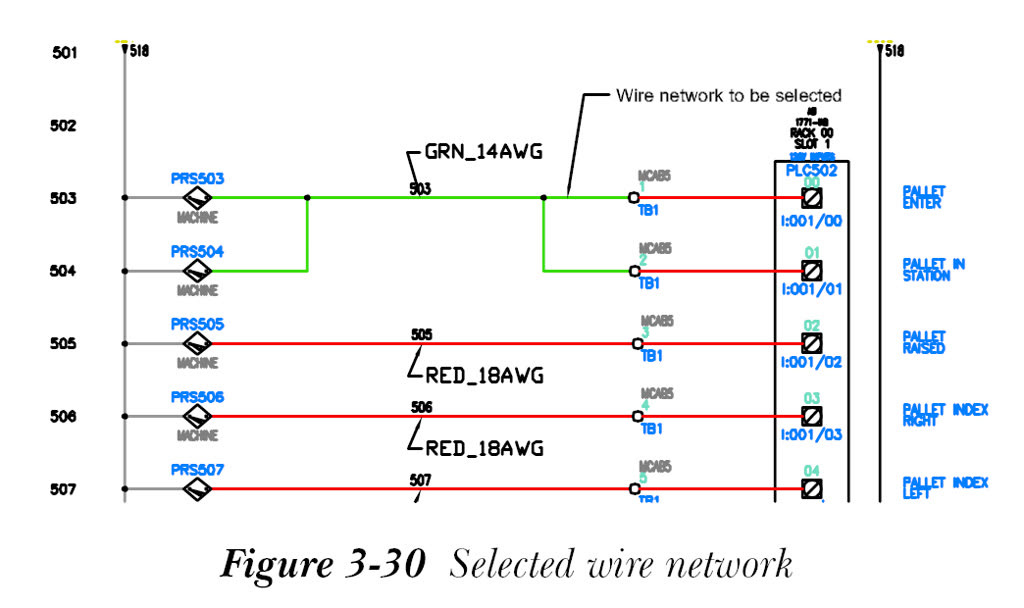

1. 选择导线网络，如图 3-30 所示。

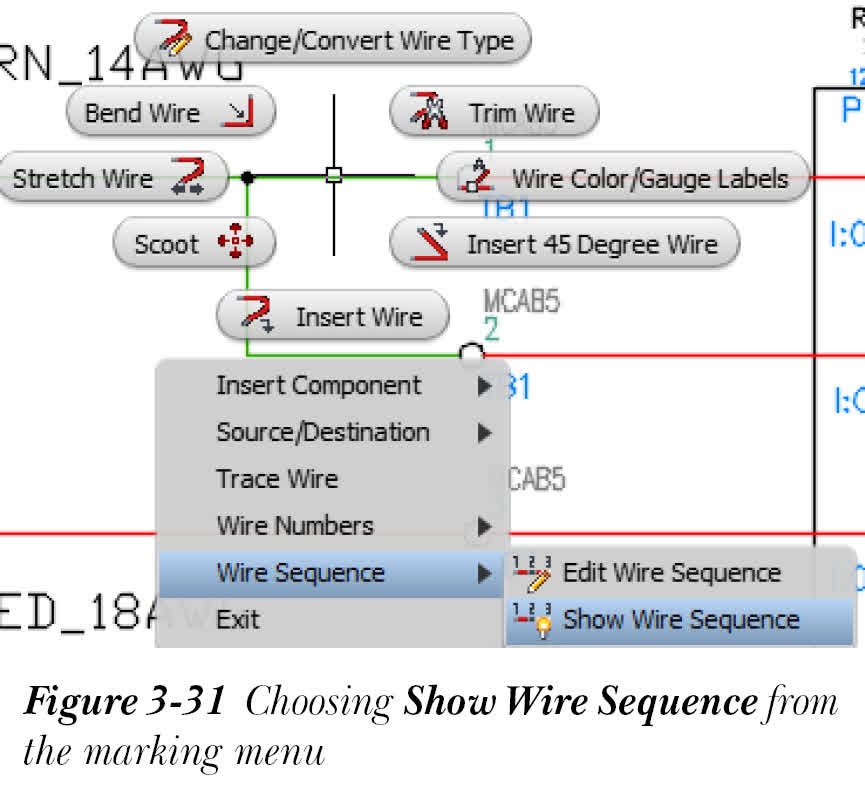

2. 在所选导线上单击鼠标右键，然后从标记菜单中选择“导线顺序”>“显示导线顺序”，如图 3-31 所示；

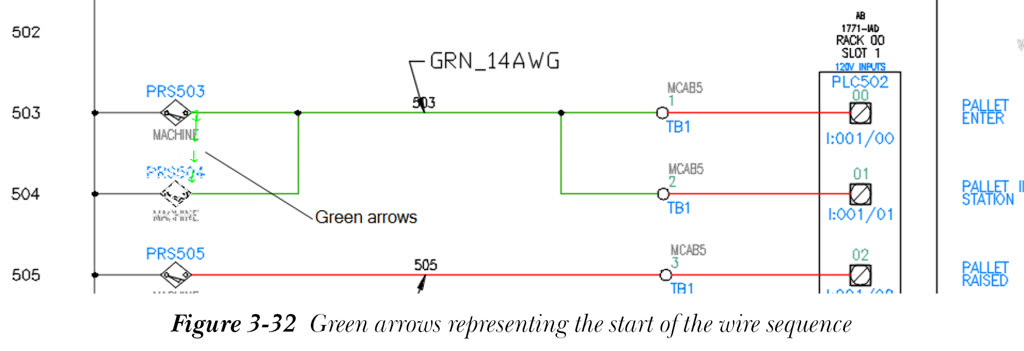

PRS503 与 PRS504 之间将显示绿色箭头，表示导线顺序的起点，请参见图 3-32。此外，命令提示会通知已显示该网络中三根导线中的第一根导线。同时，系统会提示您按 空格键 查看顺序中的下一根导线。

3. 按 空格键；下一段导线顺序通过连接 PRS504 与 TB1 端子排的引脚编号 1 的绿色箭头显示，同时第一段顺序以灰色箭头显示。

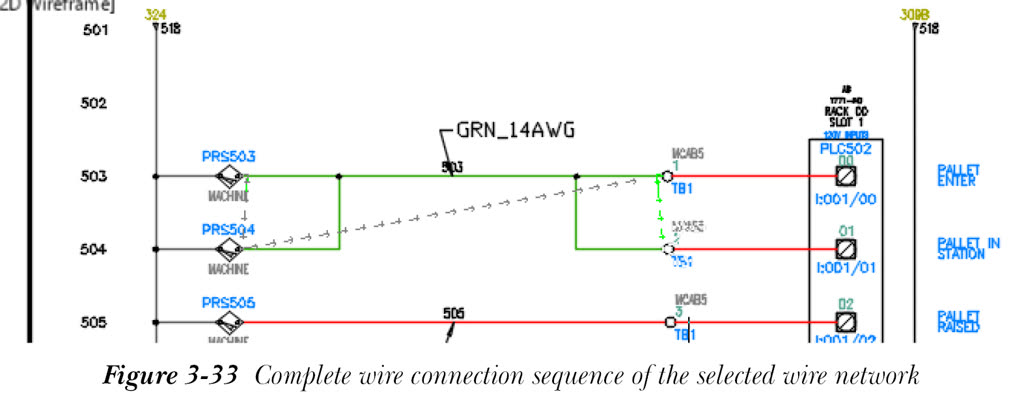

4. 再次按 空格键；TB1 的引脚编号 1 与 TB1 的引脚编号 2 之间显示绿色箭头，同时最后两段顺序以灰色箭头显示。图 3-33 显示了所选导线网络的完整导线连接顺序。接下来，系统会提示您再次按 空格键。

5. 按 空格键。现在，系统会提示您按 空格键 退出命令，或按 1 重复命令。按 空格键 结束命令。

编辑导线顺序

1. 从“原理图”选项卡的“编辑导线/导线编号”面板中的“导线顺序”下拉列表中选择“编辑导线顺序”工具；系统会提示您选择要编辑的导线网络。

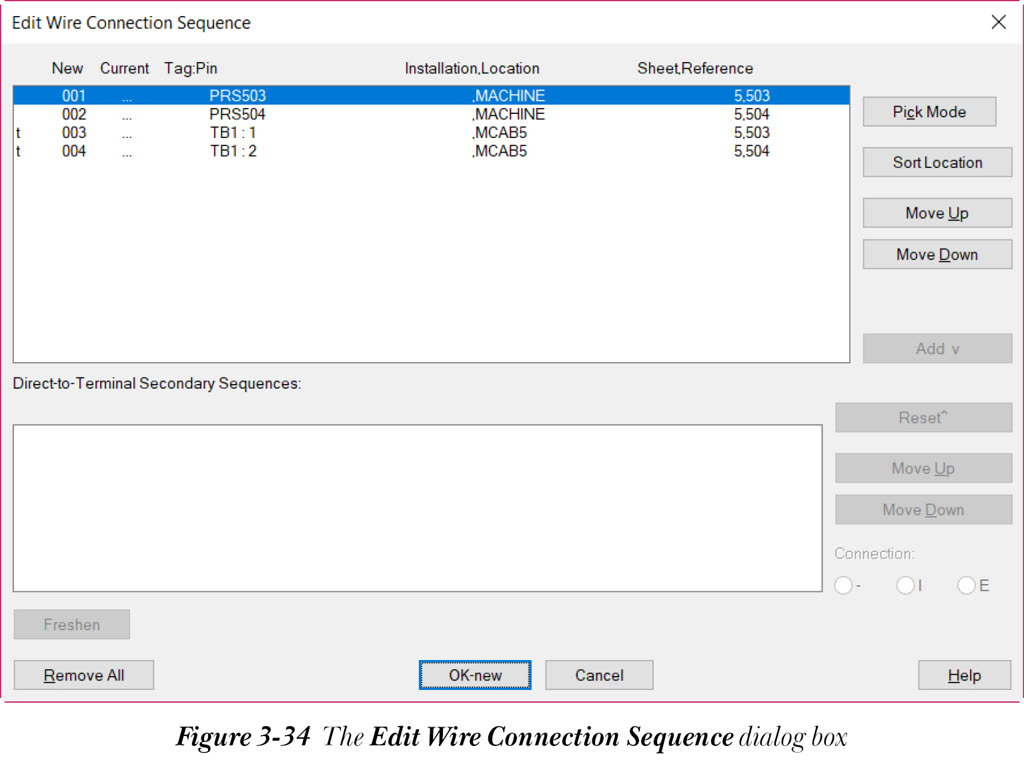

2. 选择之前选择的同一导线网络，请参见图 3-30；“编辑导线连接顺序”对话框将显示，如图 3-34 所示。

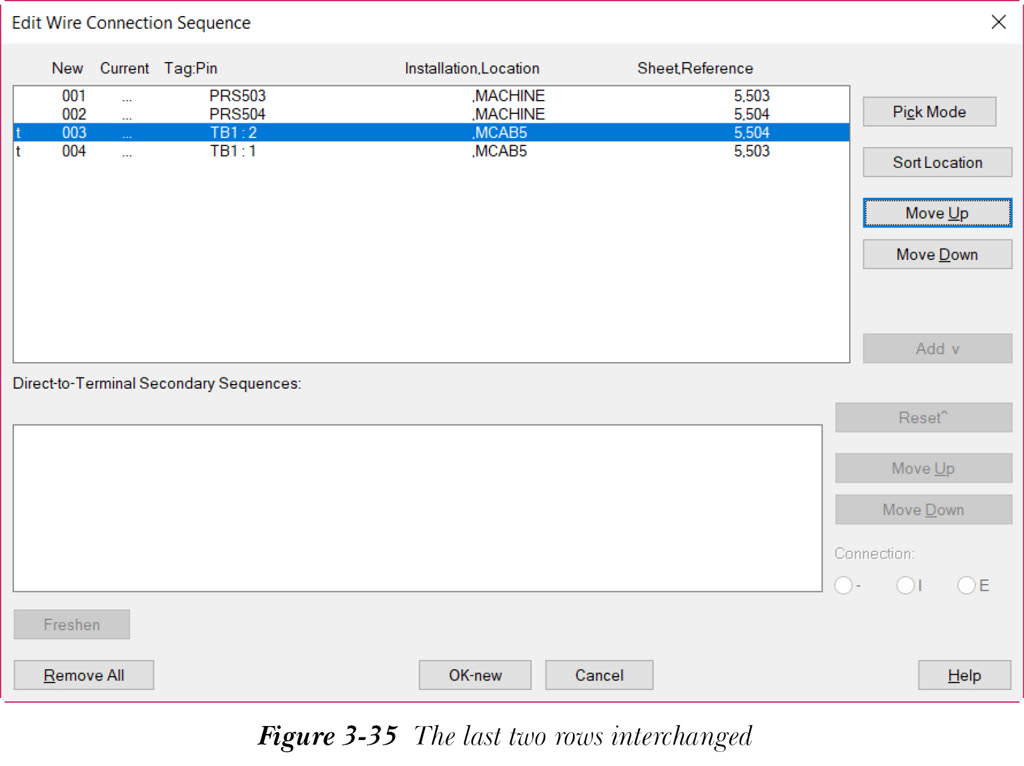

3. 在“编辑导线连接顺序”对话框中选择最后一行，然后选择“上移”；最后两行将互换，如图 3-35 所示。现在，选择“确定-新建”；导线连接顺序即被编辑。

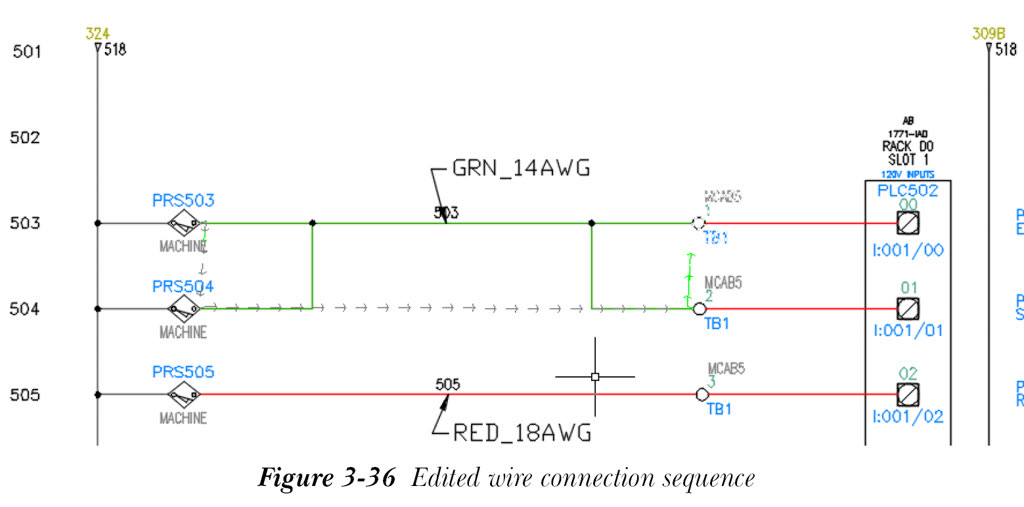

4. 要查看编辑后的导线连接顺序，请再次使用“显示导线顺序”工具。您会注意到导线连接顺序已被编辑，如图 3-36 所示。

保存图形

1. 从“应用程序菜单”中选择“保存”以保存 C03_tut04.dwg 图形文件。
