从图标菜单插入封装

从图标菜单插入封装

命令: AEFOOTPRINT

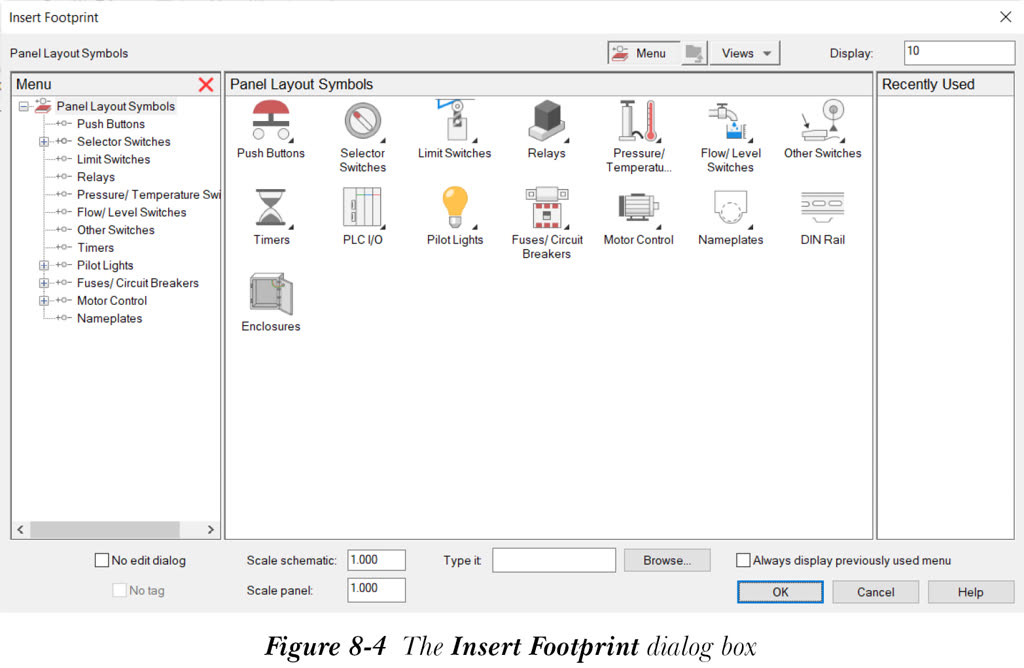

您可以使用“图标菜单”工具从图标菜单插入封装。当您想在原理图图形之前创建面板图形时，也会使用此工具。此外，此工具还用于插入一些未列在原理图图形中的面板元件，例如铭牌、DIN 导轨等。要将封装从图标菜单插入面板布局图形，请从“面板”选项卡的“插入元件封装”面板中选择“图标菜单”工具；将显示“插入封装”对话框，如图 8-4 所示。

此对话框中的选项和区域与“插入元件”对话框中的类似。接下来，从“插入封装”对话框左侧显示的列表或“插入封装”对话框右侧显示的图标中选择所需元件；“面板布局符号”区域将发生变化，并显示所选图标的各种符号。例如，如果您从“菜单”区域中选择“按钮”，或从“面板布局符号”区域中选择“按钮”图标（第一行第一列），您会注意到“面板布局符号”区域变为“面板：按钮”区域。该对话框显示不同类型的按钮。

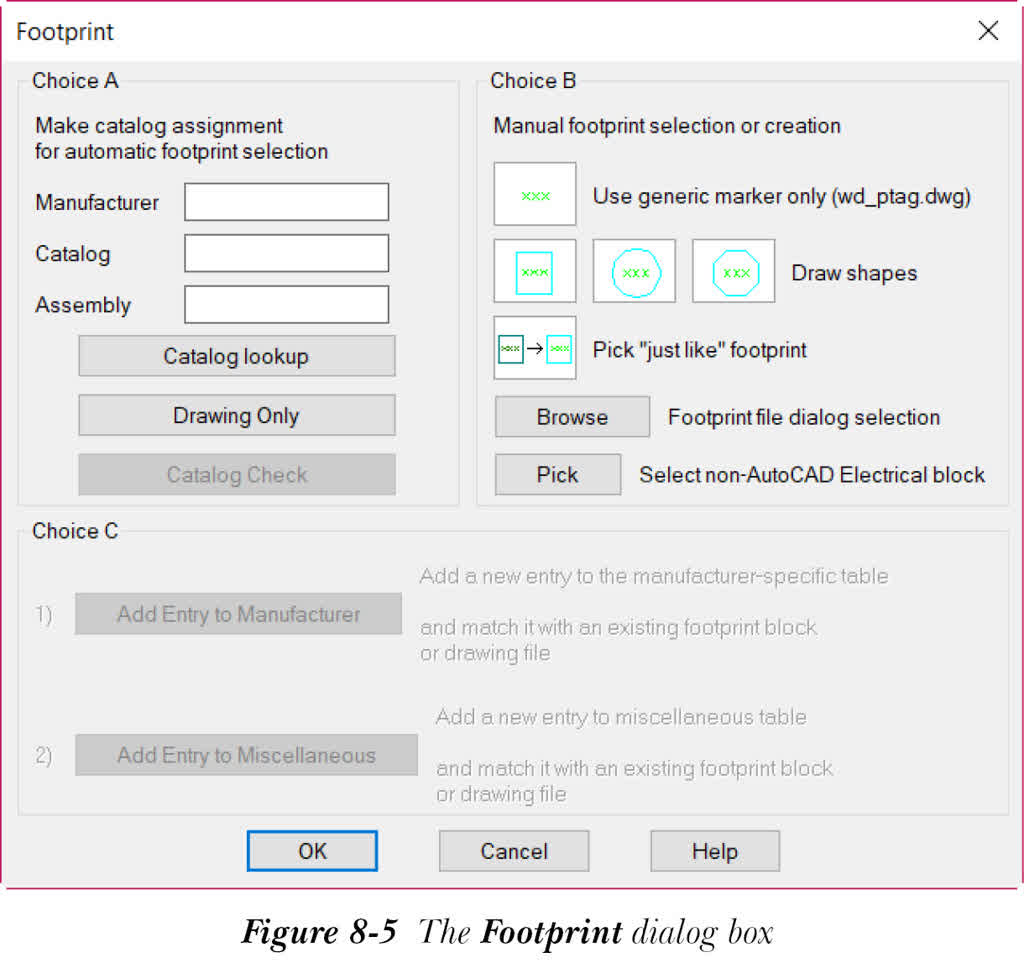

接下来，从“插入封装”对话框中选择要插入的符号；将显示“封装”对话框，如图 8-5 所示。

注意

如果未找到所选原理图元件的匹配封装，或者未为原理图元件指定目录号，也会显示“封装”对话框，如上一主题所述。

您可以分别在“制造商”、“目录”和“装配”编辑框中手动输入制造商、目录号和装配值。或者，选择“目录查阅”按钮；将显示“目录浏览器”对话框。从此对话框中选择一个目录号，然后选择“确定”按钮；目录信息将显示在“制造商”、“目录”和“装配”编辑框中。您还可以从此对话框中选择“仅图形”按钮；将显示“目录值（此图形）”对话框。从“目录值（此图形）”对话框中选择目录值并选择“确定”按钮，以在“封装”对话框的“制造商”、“目录”和“装配”编辑框中显示值。

在此对话框中指定所需选项后，从此对话框中选择“确定”按钮；系统将提示您指定封装的位置和旋转角度。如前所述，指定要插入的封装的位置和旋转角度。请注意，封装块将添加到 _PNLMISC 查阅文件中。
