教程 3
在本教程中，您将在 CADCIM 项目中创建一个子文件夹，并为 CADCIM 项目配置图形列表显示。（预计时间：15 分钟）
完成本教程需要以下步骤：
a. 创建子文件夹。
b. 配置图形列表显示。
创建子文件夹
在本节中，您将在教程 1 中创建的 CADCIM 项目中创建一个子文件夹。
- 确保 CADCIM 项目已在“项目管理器”中激活。接下来，右键单击它；将显示一个快捷菜单。
- 从快捷菜单中选择“添加子文件夹”选项；将在 CADCIM 项目中创建一个名为 NEW FOLDER 的子文件夹。将其重命名为 TUTORIALS。

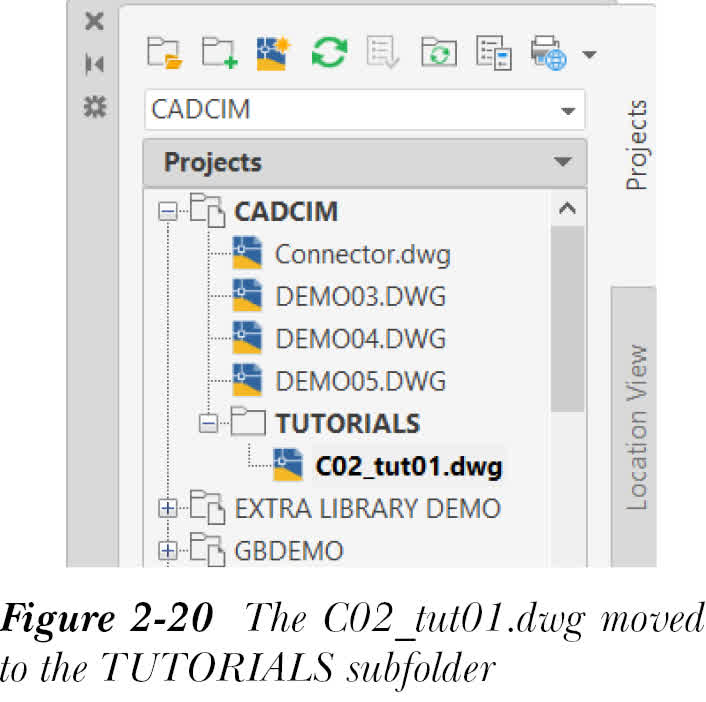

- 将教程 1 中创建的 C02_tut01.dwg 图形拖放到 TUTORIALS 子文件夹上；C02_tut01.dwg 图形将移动到 TUTORIALS 子文件夹中，请参见图 2-20。
注
- 在 AutoCAD Electrical 中，所有项目及其子文件夹名称都以大写形式显示。
- 您可以通过右键单击 CADCIM 项目的名称并从显示的快捷菜单中选择“全部折叠”选项来折叠该项目。
配置图形列表显示
- 从“项目管理器”中选择“图形列表显示配置”按钮；将显示“图形列表显示配置”对话框。您会注意到“当前显示顺序”区域中仅显示“文件名”。
- 从“显示选项”区域中选择“图形编号(%D)”，然后选择 >> 按钮；“图形编号(%D)”将移动到“当前显示顺序”区域。同样，从“显示选项”区域中选择“图形说明 1”并选择 >> 按钮；“图形说明 1”将移动到“当前显示顺序”区域。接下来，选择“确定”按钮以关闭“图形列表显示配置”对话框。
您会注意到图形编号已添加到 CADCIM 项目中的前四个图形，并且说明已添加到 C02_tut01.dwg。
DDF 教程 4
在本教程中，您将复制一个现有项目，将其命名为 Copy_CADCIM，并向其中添加一些图形。您还将浏览一个元件，并使用“项目管理器”中的“位置视图”选项卡将 CADCIM 项目的元件信息和连接详细信息提取到外部文件。（预计时间：15 分钟）
完成本教程需要以下步骤：
a. 复制 CADCIM 项目。
b. 添加图形。
c. 浏览元件。
d. 提取元件信息。
e. 提取连接详细信息。
复制 CADCIM 项目

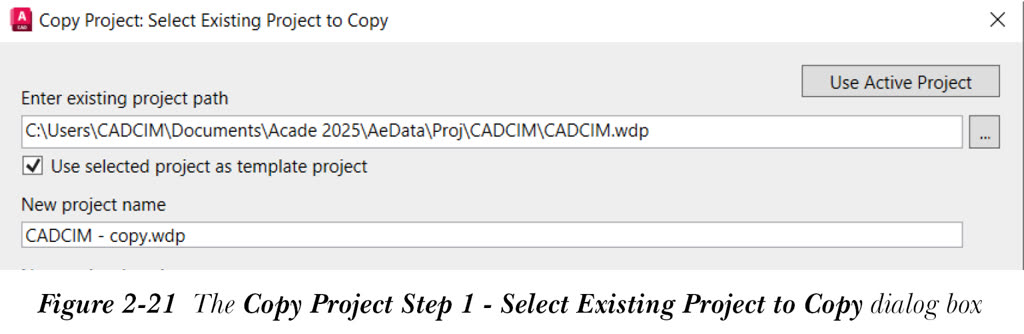

- 从“项目”选项卡的“项目工具”面板中选择“复制”工具；将显示“复制项目：步骤 1 - 选择要复制的现有项目”对话框，如图 2-21 所示。

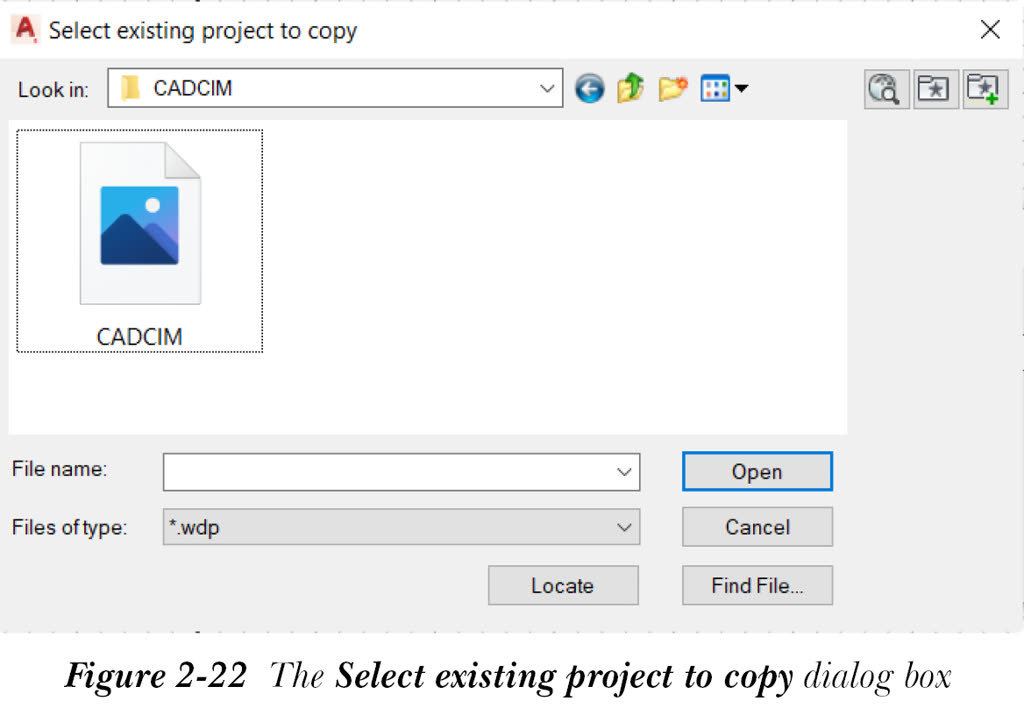

- 从此对话框中选择“浏览”；将显示“选择要复制的现有项目”对话框。在此对话框中，选择 c:UsersUser NameDocumentsAcade 2025AeDataProj 文件夹，然后双击 CADCIM 文件夹，然后选择显示的 CADCIM.wdp 文件，请参见图 2-22。
接下来，选择“打开”按钮；CADCIM.wdp 文件的路径将显示在“复制项目：步骤 1 - 选择要复制的现有项目”对话框的编辑框中。
注
如果 CADCIM 项目已激活，则您可以选择“复制活动项目”按钮，而无需执行步骤 2。
- 现在，从此对话框中选择“确定”；将显示“复制项目：步骤 2 -- 选择新项目的路径和名称”对话框。从此对话框中选择“向上一级”按钮，然后选择“新建文件夹”按钮；新文件夹将添加到 Proj 文件夹中。接下来，将新文件夹重命名为 Copy_CADCIM。
- 在“复制项目：步骤 2 -- 选择新项目的路径和名称”对话框中双击 Copy_CADCIM 文件夹，然后在“文件名”文本框中输入 Copy_CADCIM。
- 现在，选择“保存”按钮；将显示“选择要处理的图形”对话框。在此对话框中，选择除 c02_tut01 文件之外的所有图形，然后选择“处理”按钮。接下来，选择“确定”按钮；将显示“复制项目：步骤 4 -- 输入项目图形的基本路径”对话框。
- 在此对话框中，位于顶部的编辑框显示项目图形的默认路径。从此对话框中选择“确定”；将显示“复制项目：步骤 5 -- 调整新图形文件名”对话框。
- 从此对话框中选择“确定”；Copy_CADCIM 项目将添加到“项目管理器”的“项目”展开面板中。此外，Copy_CADCIM 项目中的图形将保存在其项目文件夹中，并且该项目将成为活动项目。
注
要更改复制项目中图形的名称，请在“复制项目：步骤 5 -- 调整新图形文件名”对话框中逐个选择图形，然后选择“编辑”。
添加图形
- 在“项目管理器”中右键单击 Copy_CADCIM 项目；将显示一个快捷菜单。从快捷菜单中选择“添加图形”选项；将显示“选择要添加的文件”对话框。
-
在此对话框中，选择“向上一级”按钮；“查找范围”下拉列表中将显示 Proj 文件夹。接下来，双击 NfpaDemo 文件夹；将显示此文件夹中存在的图形。按
SHIFT/CTRL并选择 DEMO07、DEMO08 和 DEMO09 图形。 - 选择“添加”按钮；将显示“将项目默认值应用到图形设置”消息框。
注
在将图形添加到 Copy_CADCIM 项目时，如果显示“更新端子关联”消息框，请在其中选择“是”按钮。
- 从此消息框中选择“是”按钮；所选图形将添加到 Copy_CADCIM 项目中。如果图形未显示在 Copy_CADCIM 项目中，请从“项目管理器”中选择“刷新”。
浏览元件

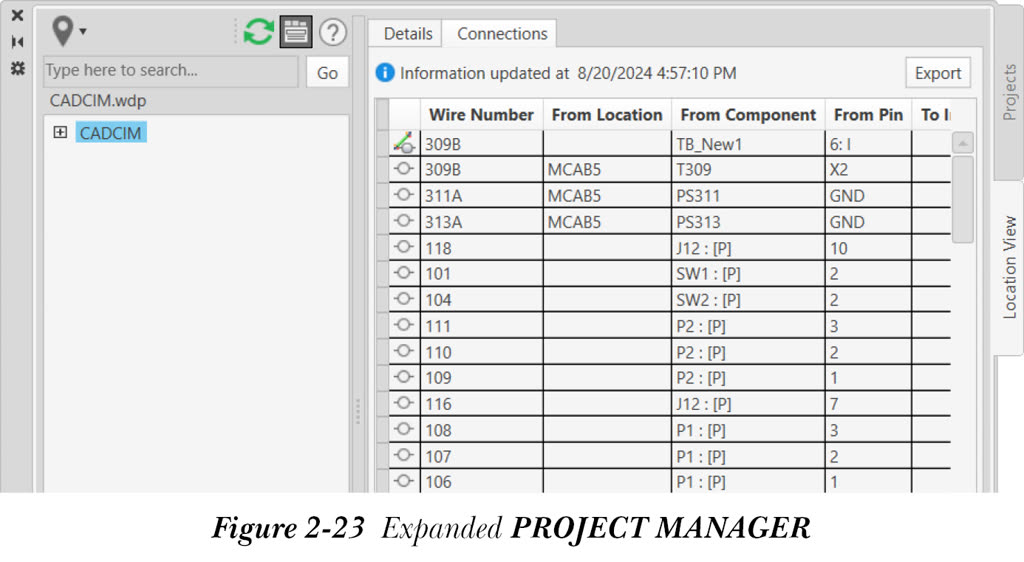

- 激活 CADCIM 项目。从“项目管理器”中选择“位置视图”选项卡。接下来，从“项目管理器”中选择 CADCIM 节点。接下来，选择“显示详细信息和连接”按钮；“项目管理器”将展开并激活“详细信息”选项卡，如图 2-23 所示。
您会注意到元件信息显示在“详细信息”窗格的网格中。

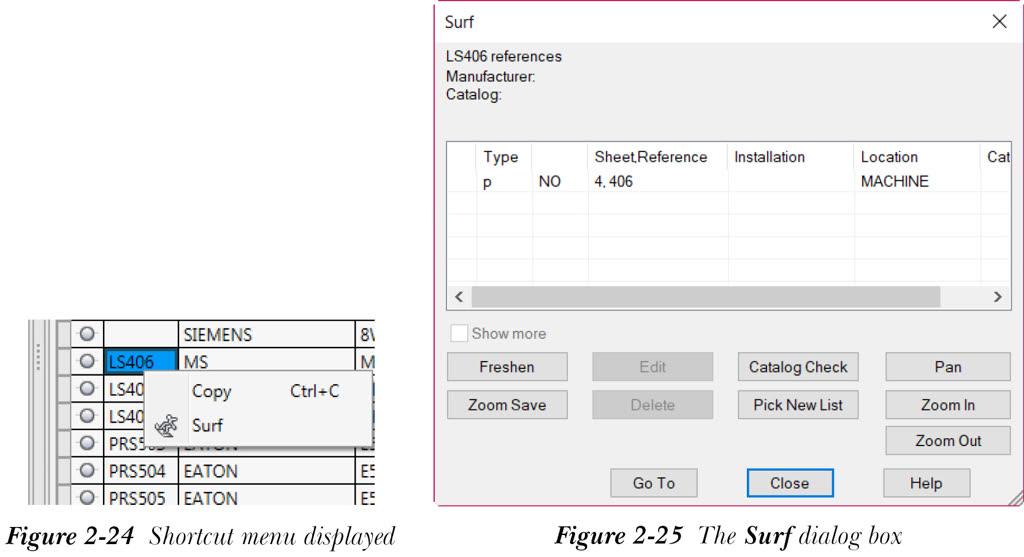

- 在“项目管理器”中向下滚动，然后从“标记”列中选择 LS406。接下来，右键单击它；将显示一个快捷菜单，如图 2-24 所示。
- 从快捷菜单中选择“浏览”；将显示“浏览”对话框，如图 2-25 所示。从“浏览”对话框中选择“转到”；将打开 demo004.dwg 文件并放大显示 LS406。
注
“浏览”对话框中的选项将在第 6 章中详细讨论。
提取元件信息
- 右键单击网格中的“标记”列；将显示一个快捷菜单。从此快捷菜单中选择“更多”；将显示“要显示的列”对话框。

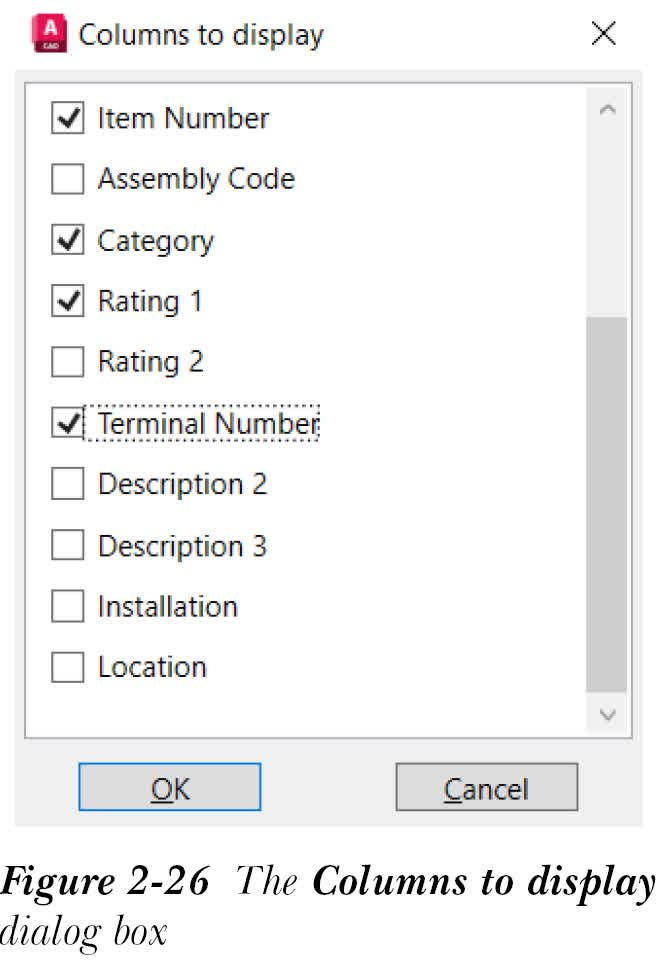

- 在“要显示的列”对话框中向下滚动，然后选中“类别”、“额定值 1”、“位置”和“端子编号”复选框，如图 2-26 所示。
接下来，选择“确定”；“类别”、“额定值 1”、“位置”和“端子编号”列将添加到“详细信息”选项卡的网格中。
- 从“项目管理器”中选择“导出”；将显示“另存为”对话框。浏览到 c:UsersUser NameDocumentsAcade 2025AeDataprojCADCIM 并选择“保存”；ComponentDetails.csv 文件将保存在指定位置。
提取连接详细信息
- 在“项目管理器”中选择“连接”选项卡；“项目管理器”将修改，并在网格中显示 CADCIM 项目的连接详细信息。
- 右键单击网格中的“导线编号”列；将显示一个快捷菜单。从此快捷菜单中选择“更多”；将显示“要显示的列”对话框。
- 在“要显示的列”对话框中向下滚动，然后选中“导线类型”、“导线颜色”和“导线线规”复选框。接下来，选择“确定”；“导线类型”、“导线颜色”和“导线线规”列将添加到“连接”选项卡的网格中。
- 从“项目管理器”中选择“导出”；将显示“另存为”对话框。导航到 c:UsersUser NameDocumentsAcadE 2025AeDataprojCADCIM 并选择“保存”；ConnectionDetails.csv 文件将保存在指定位置。
