教程 4
在本教程中，您将设置梯形图参考编号的格式，然后将梯形图插入到图形中。接下来，您将插入另一个梯形图，并将 X-Y 网格标签插入到图形中，请参见图 4-29。（预计时间：15 分钟）
完成本教程需要执行以下步骤：
a. 创建新图形。
b. 设置参考编号格式。
c. 将梯形图插入到图形中。
d. 将 X-Y 网格标签插入到图形中。
e. 重新编号梯形图线参考编号。
f. 保存图形文件。
创建新图形
- 在 CADCIM 项目的 TUTORIALS 子文件夹中创建名为
C04_tut04.dwg的新图形。有关创建图形的方法，请参见第 2 章教程 1。
设置参考编号格式
- 在“项目管理器”中的

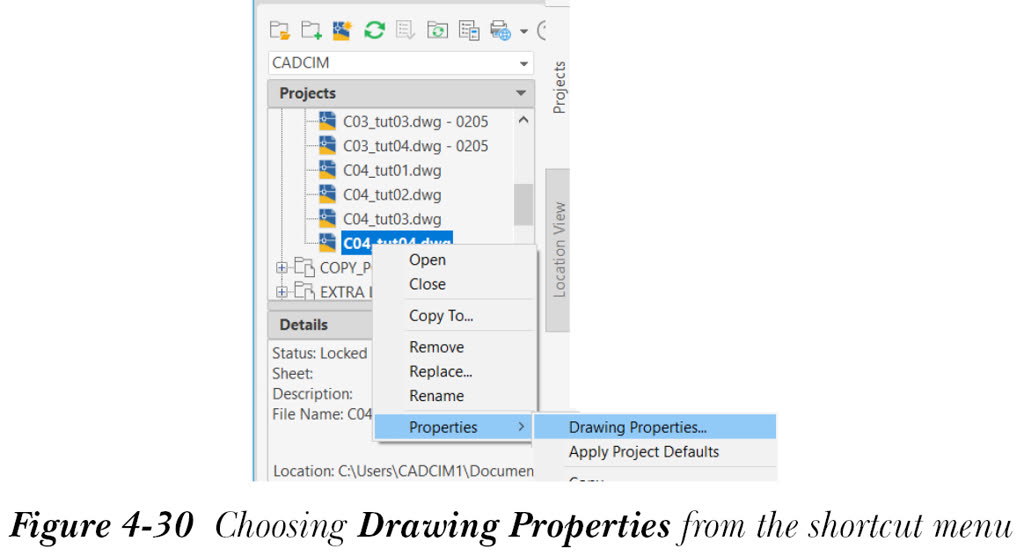

C04_tut04.dwg上单击鼠标右键；将显示快捷菜单。从中选择“特性”>“图形特性”，如图 4-30 所示；“图形特性”对话框将显示。
-
确保选择了“图形设置”选项卡，然后在“图幅值”区域的“图幅”编辑框中输入

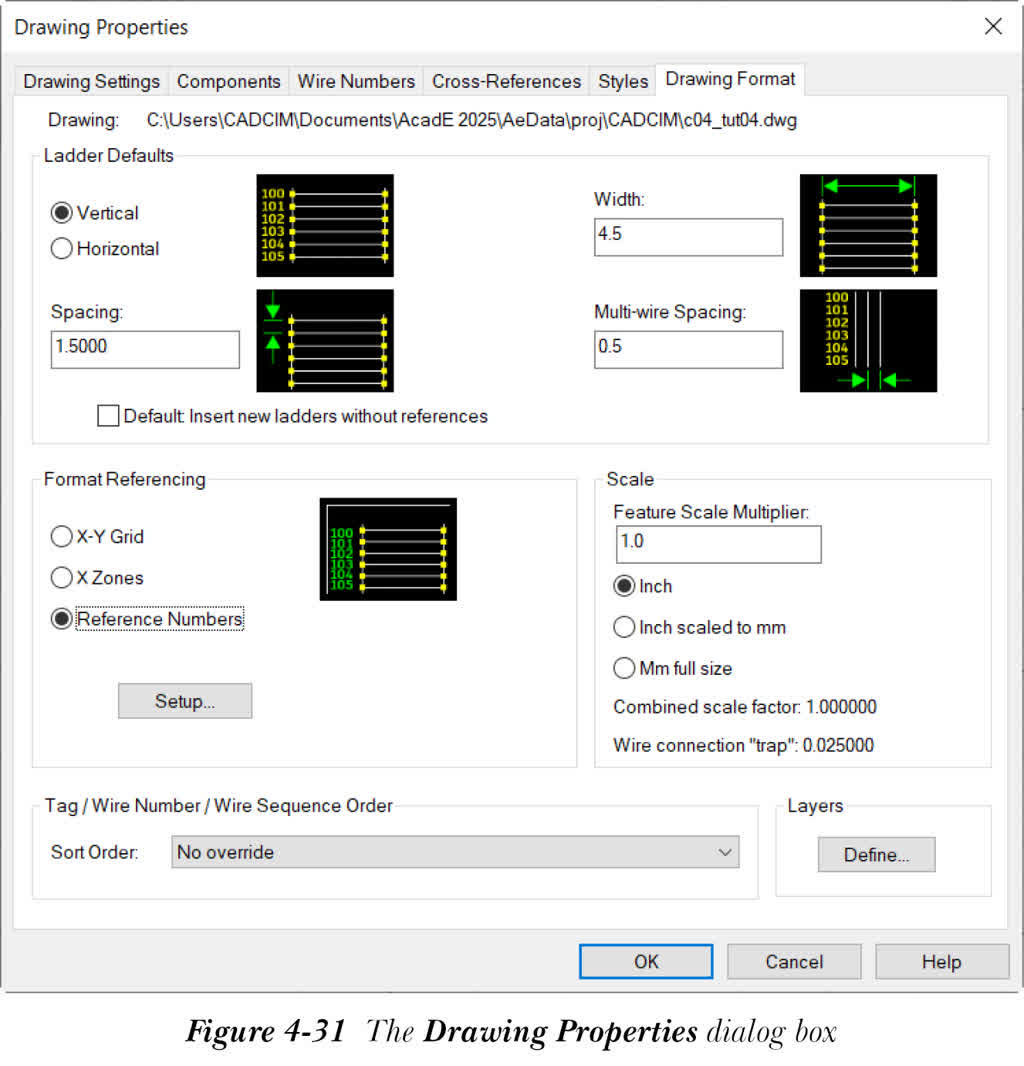

A1。现在，选择“图形格式”选项卡。 - 确保“格式参考”区域中的“参考编号”单选按钮处于选中状态，然后选择“设置”按钮，请参见图 4-31；

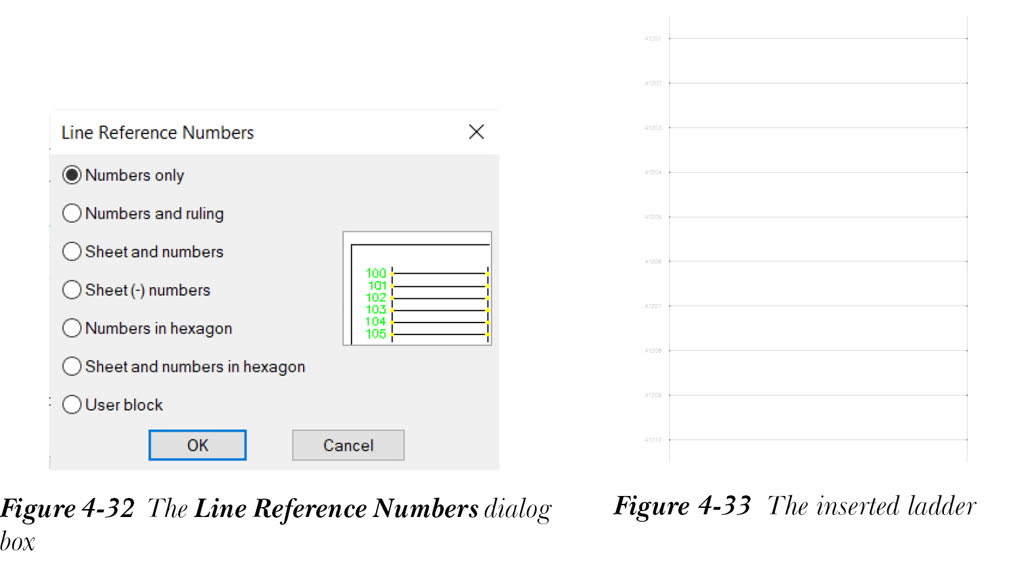

“线参考编号”对话框将显示，如图 4-32 所示。
- 在该对话框中，选择“图幅和编号”复选框，然后选择“确定”按钮以关闭对话框。接下来，关闭“图形特性”对话框。梯形图参考编号的格式即设置完成。
将梯形图插入到图形中
- 从“原理图”>“插入导线/导线编号”>“插入梯形图”下拉列表中选择“插入梯形图”工具；“图幅: A1 - 插入梯形图”对话框将显示。确保“相”区域中的“1 相”单选按钮处于选中状态。
-
在“宽度”区域的“宽度”编辑框中输入
10。接下来，在“间距”区域的“间距”编辑框中输入1.5。 -
在“第 1 个参考”编辑框中输入
201。确保“索引”编辑框中显示1，并且“无参考编号”复选框处于清除状态。 -
在“梯级”编辑框中输入
10，然后在“图幅: A-插入梯形图”对话框的“长度”编辑框中单击；梯形图的长度将自动计算并显示为14.25。确保“绘制梯级”区域中的“是”单选按钮处于选中状态。 -
在“绘制梯级”区域的“跳过”编辑框中输入
0。接下来，选择“确定”按钮；系统将提示您指定第一个梯级的起始位置。在命令提示下指定起始位置为5,17.5，然后按ENTER键；梯形图将插入到图形中，如图 4-33 所示。
插入 X-Y 网格标签
-
在“项目管理器”中的
C04_tut04.dwg上单击鼠标右键；将显示快捷菜单。从中选择“特性”>“图形特性”；“图形特性”对话框将显示。 - 在该对话框中，选择“图形格式”选项卡。接下来，在“格式参考”区域中选择“X-Y 网格”单选按钮，然后选择“确定”按钮以关闭对话框。
- 从“原理图”>“插入导线/导线编号”>“插入梯形图”下拉列表中选择“插入梯形图”工具；“图幅: A1 - 插入梯形图”对话框将显示。确保“相”区域中的“1 相”单选按钮处于选中状态。
-
在“宽度”区域的“宽度”编辑框中输入
10。接下来，在“间距”区域的“间距”编辑框中输入1.5。 -
在“梯级”编辑框中输入
10，然后在“图幅: A1 - 插入梯形图”对话框的“长度”编辑框中单击；梯形图的长度将自动计算并显示为14.25。确保“绘制梯级”区域中的“是”单选按钮处于选中状态。 -
确保“绘制梯级”区域的“跳过”编辑框中显示
0。接下来，选择“确定”按钮；系统将提示您指定第一个梯级的起始位置。在命令提示下指定起始位置为19,17.5，然后按ENTER键；梯形图将插入到图形中。 - 从“原理图”>“插入导线/导线编号”>“插入梯形图”下拉列表中选择“XY 网格设置”工具；“X-Y 网格设置”对话框将显示。
-
在该对话框中，在“间距”区域的“水平”编辑框中输入
1.9，在“垂直”编辑框中输入2.5。 -
在“网格标签”区域的“水平”编辑框中输入
A1,A2,A3,A4,A5,A6，在“垂直”编辑框中输入10,20,30,40,50,60。 -
在“原点”区域的“X”编辑框中输入

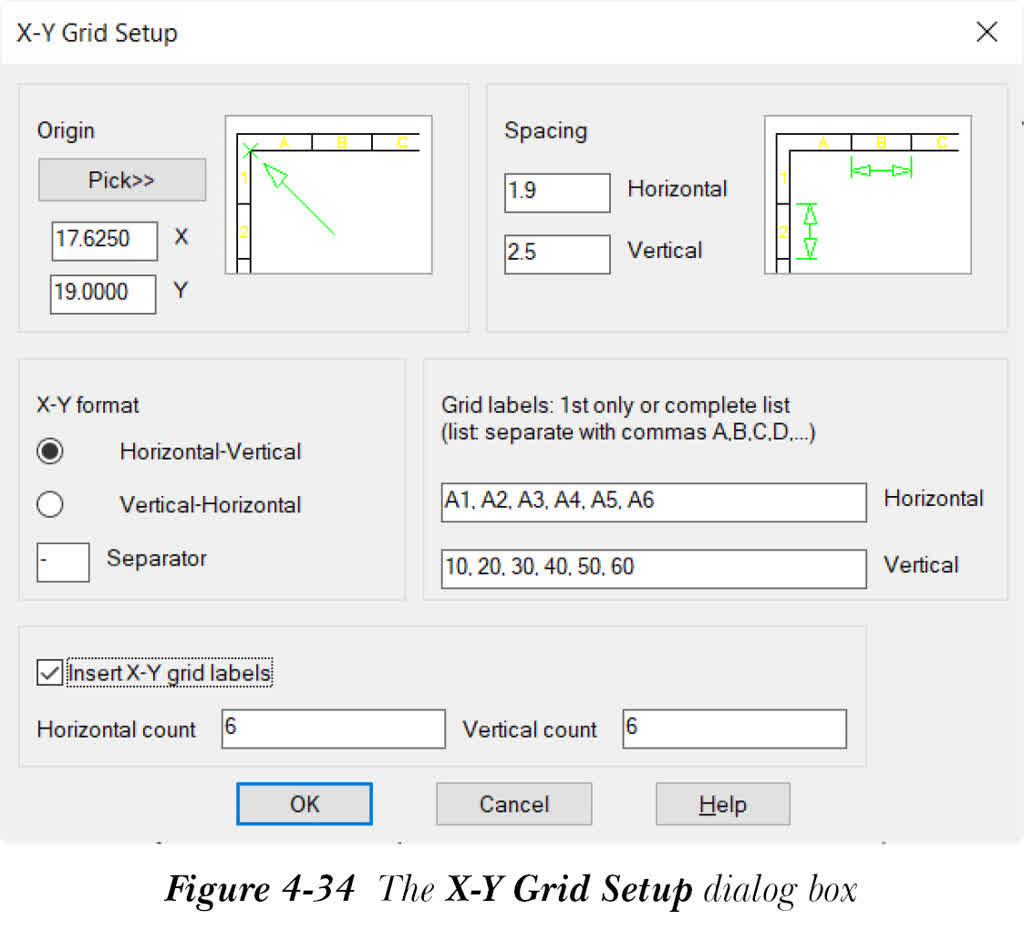

17.625，在“Y”编辑框中输入19。接下来，选择对话框底部的“插入 X-Y 网格标签”复选框，请参见图 4-34。

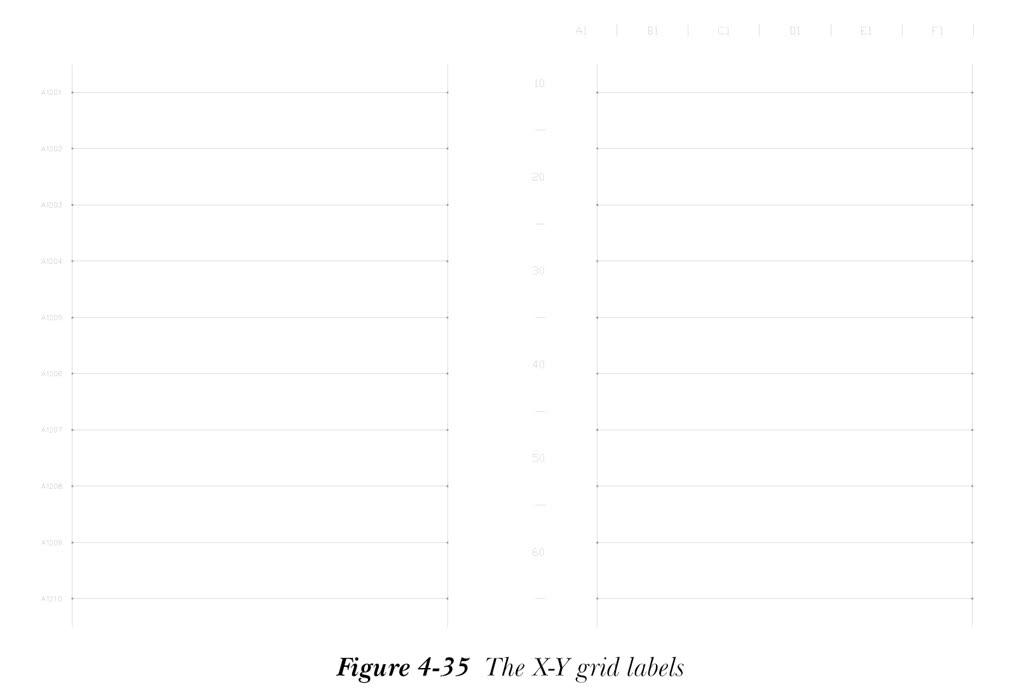

现在，选择“确定”按钮以关闭对话框；X-Y 网格标签将插入到图形中，如图 4-35 所示。
重新编号梯形图线参考编号
- 从“原理图”>“编辑导线/导线编号”>“修改梯形图”下拉列表中选择“重新编号梯形图参考”工具；“重新编号梯形图”对话框将显示。
-
在该对话框中，在“第 1 个图形，第 1 个梯形图，第 1 个线参考编号”编辑框中输入
401。同时，确保“使用下一个顺序参考”单选按钮处于选中状态。接下来，选择
“确定”；“选择要处理的图形”对话框将显示。
- 在该对话框中，选择第 4 章的所有图形（
C04_tut01.dwg、C04_tut02.dwg、C04_tut03.dwg和C04_tut04.dwg），然后选择“处理”按钮；所选图形将
从顶部列表转移到下方列表。接下来，选择“确定”；所有梯形图的线参考编号都将更改。
您可以逐个打开上述图形，以查看线参考编号的变化。
保存图形
- 从“应用程序菜单”中选择“保存”以保存图形文件
C04_tut04.dwg。
