在本教程中，您将使用电气审核和图形审核工具审核 CADCIM 项目的 C06_tut01.dwg 图形，并向此图形中的元件添加目录数据。您还将在 demo004.dwg 图形中定位一个元件。（预计时间：20 分钟）

完成本教程需要执行以下步骤：

a. 打开图形。

b. 使用 DWG 审核工具审核图形。

c. 使用电气审核工具审核图形。

d. 定位元件。

e. 保存图形文件。

打开图形

1. 在项目管理器的项目卷展栏中右键单击 CADCIM 项目的 C06_tut01.dwg 图形文件；将显示快捷菜单。从快捷菜单中选择打开选项；图形将被打开。

使用 DWG 审核工具审核图形

1. 从报表选项卡的原理图面板中选择 DWG 审核工具；将显示图形审核对话框。
2. 如果默认情况下未选择活动图形单选按钮，请选择它。接下来，选择确定按钮；将显示修改后的图形审核对话框。
3. 在修改后的图形审核对话框中选择确定按钮；将显示图形审核消息框。
4. 在图形审核消息框中选择确定按钮；将显示此图形的报表：审核对话框。
5. 从此图形的报表：审核对话框中选择关闭按钮。

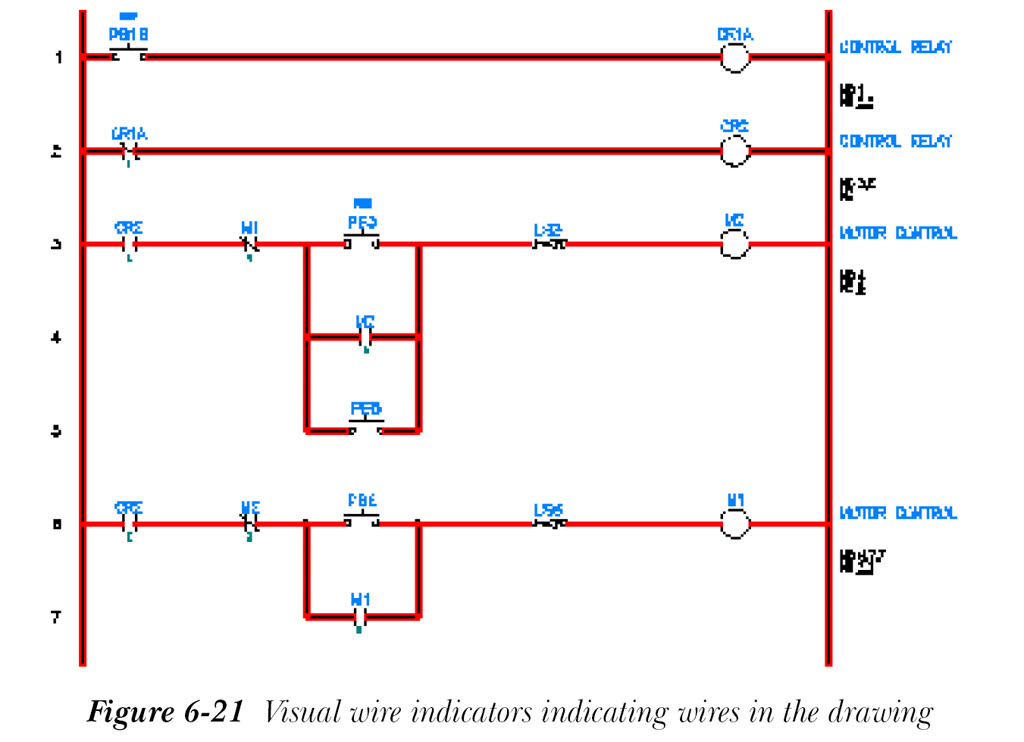

图中的可视导线指示符以红色显示，请参考图 6-21。

6. 从菜单栏中选择视图 > 重画以消除导线指示符。

使用电气审核工具审核图形

1. 从报表选项卡的原理图面板中选择电气审核工具：将显示电气审核对话框。
2. 从电气审核对话框中选择活动图形单选按钮；C06_tut01.dwg 图形文件中的错误将显示在活动图形单选按钮右侧的编辑框中。
3. 从电气审核对话框中选择详细信息按钮以将其展开。
4. 从电气审核对话框中选择元件 - 无目录号选项卡。接下来，从此选项卡的标记名称列中选择 PB1B 按钮。接下来，选择转到按钮；PB1B 按钮将在图形区域中放大显示。

注意

选择转到按钮后，如果显示 QSAVE 消息框，请在此消息框中选择确定按钮以保存更改。

5. 右键单击 PB1B 元件；将显示标记菜单。从标记菜单中选择编辑元件选项；将显示插入/编辑元件对话框。
6. 从插入/编辑元件对话框的目录数据区域中选择项目按钮；将显示查找：目录指定对话框。如果未选择活动项目单选按钮，请选择它。
7. 从查找：目录指定对话框中选择确定按钮；将显示 HPB11 / VPB11 目录值（此项目）对话框。

注意

如果显示 QSAVE 消息框，请从中选择确定按钮以保存更改。

8. 从目录号列中选择 800T-A2A 目录号，然后从 HPB11 / VPB11 目录值对话框中选择确定按钮；插入/编辑元件对话框的制造商编辑框中将显示 AB，目录编辑框中将显示 800T-A2A。
9. 接下来，从插入/编辑元件对话框中选择确定按钮以保存更改并退出此对话框。现在，您会注意到电气审核对话框中 PB1B 左侧出现“x”。
10. 从电气审核对话框中选择关闭按钮。

通过这种方式，您可以修正图形中缺少目录号的错误。现在，您需要检查错误是否已修正。

11. 从报表选项卡的原理图面板中选择电气审核工具；将显示电气审核对话框。选择活动图形按钮以显示活动图形中的错误。
12. 选择详细信息按钮以展开此对话框。接下来，从电气审核对话框中选择元件 - 无目录号选项卡。

您会注意到所选错误已修正，并且不再显示在电气审核对话框中。换句话说，PB1B 不再显示在列表中。

13. 选择关闭按钮以退出电气审核对话框。

定位元件

1. 按照第 2 章所述，将 NFPADEMO 项目中的 demo002.dwg 图形添加到 CADCIM 项目中。
2. 确保 CADCIM 项目已激活。接下来，打开 demo004.dwg 图形。

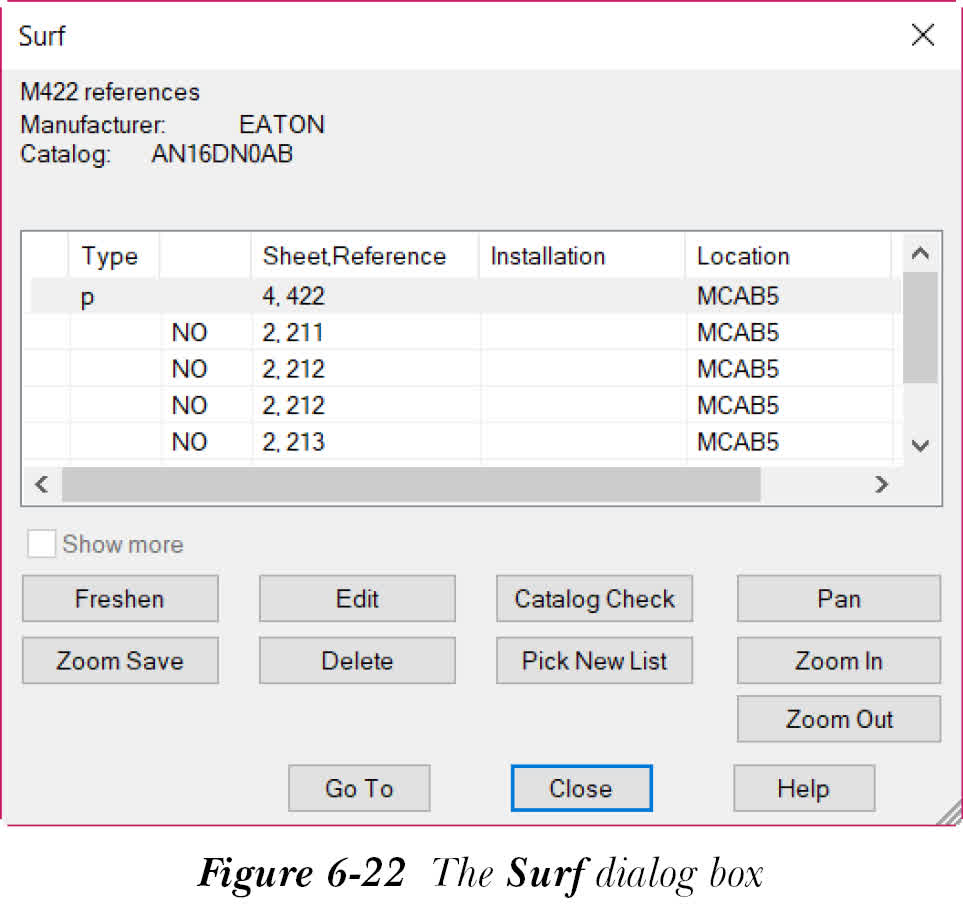

3. 从项目选项卡的其他工具面板中选择定位器工具；系统将提示您选择用于定位器追踪的标记。选择与梯形图参考编号 422 对应的 M422 标记；将显示定位对话框，如图 6-22 所示。

请注意，定位对话框显示了 M422 的所有五个常开触点以及制造商网站链接地址。

4. 在定位对话框中选择第二项并选择转到；demo002.dwg 图形将打开，并放大显示 M422 的所选常开触点。此外，所选条目的最左列中将显示“x”，表示已定位。

保存图形文件

1. 从应用程序菜单中选择保存以保存图形文件。
