教程 1

在本教程中，您将首先插入一个梯形图，然后在梯形图中插入一个参数化 PLC 模块。此外，您还将在 PLC 模块中添加空白空间，然后断开模块以在几个梯级之后继续插入。接下来，您将继续将模块的剩余部分插入到不同的梯形图中。（预计时间：20 分钟）

完成本教程需要以下步骤：

a. 创建新图形。

b. 将梯形图插入图形中。

c. 将参数化 PLC 模块插入图形中，添加空白空间，并断开模块。

d. 保存图形文件。

创建新图形

在 CADCIM 项目中创建一个名为 C10_tut01 的新图形。选择 ACAD_ELECTRICAL 模板，并在创建图形时输入“参数化 PLC”作为描述。
从“创建新图形”对话框中选择“确定”按钮；C10_tut01.dwg 将在 CADCIM 项目中创建，并显示在 CADCIM 项目图形列表的底部。接下来，将 C10_tut01.dwg 移动到 CADCIM 项目的 TUTORIALS 子文件夹中。

将梯形图插入图形中

从“原理图”>“插入导线/导线编号”>“插入梯形图”下拉列表中选择“插入梯形图”工具；将显示“插入梯形图”对话框。
在“插入梯形图”对话框中设置以下参数：

宽度: 10.000 间距: 1.000

第 1 个参考: 200 梯级: 10

1 相: 选择此单选按钮是: 选择此单选按钮

从“插入梯形图”对话框中选择“确定”按钮；将提示您指定第一个梯级的起始位置。在命令提示下输入 4,19 并按 ENTER 键；梯形图将插入到图形中。

将参数化 PLC 模块插入梯形图中

从“原理图”>“插入元件”>“插入 PLC”下拉列表中选择“插入 PLC（参数化）”工具；将显示“PLC 参数化选择”对话框。
在“制造商目录”树中，单击 Allen-Bradley 旁边的 (+) 号；将显示系列列表。
单击 1756 系列旁边的 (+) 号；1756 系列将展开。
从“制造商目录”树中双击“离散输入”类型；列表将展开，“离散输入”类型的各种模块将显示在“制造商目录”树中。
从“PLC 参数化选择”对话框的下部选择 1756-IA16 模块。
从“PLC 参数化选择”对话框的“图形样式”区域中，确保选中 1 单选按钮。
从“PLC 参数化选择”对话框中选择“确定”按钮；将提示您指定 PLC 模块的插入点。
在命令提示下输入 11,19 并按 ENTER 键；将显示“模块布局”对话框。
在此对话框中，选择“允许间隔/断开”单选按钮并选择“确定”按钮；将显示“I/O 点”对话框。
在“I/O 点”对话框中，在“机架”编辑框中输入 1，在“插槽”编辑框中输入 2。
选择“确定”按钮；将显示“I/O 地址”对话框。在此对话框中，从“快速选取”下拉列表中选择 1:12/00；1:12/00 将显示在“起始地址”编辑框中。
从“I/O 地址”对话框中选择“确定”；将显示“自定义断开/间隔”对话框。
从此对话框中选择“添加间隔”；间隔将添加到所选的 PLC 模块中。
选择“插入下一个 I/O 点”按钮；I/O 点将插入到模块中。
再次选择“插入下一个 I/O 点”按钮；I/O 点将插入到模块中。
选择“添加间隔”按钮；另一个间隔将添加到 PLC 模块中。
再次选择“插入下一个 I/O 点”按钮；I/O 点将插入到所选模块中。
接下来，选择“立即断开模块”按钮；插入的符号将合并为单个模块块，并提示您指定 PLC 模块其余部分的插入点。

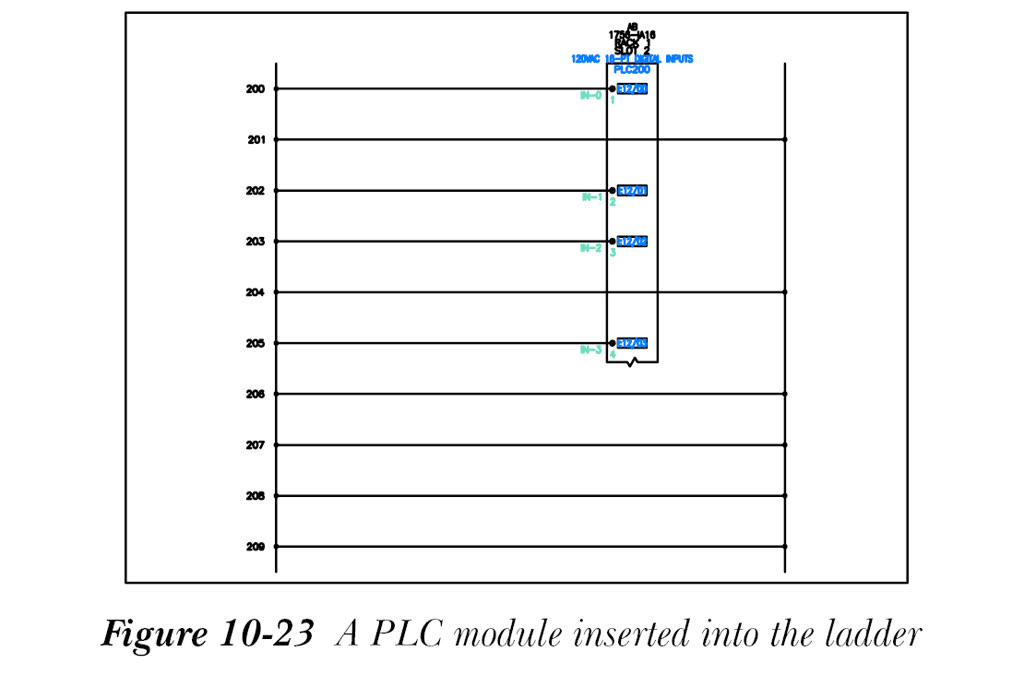

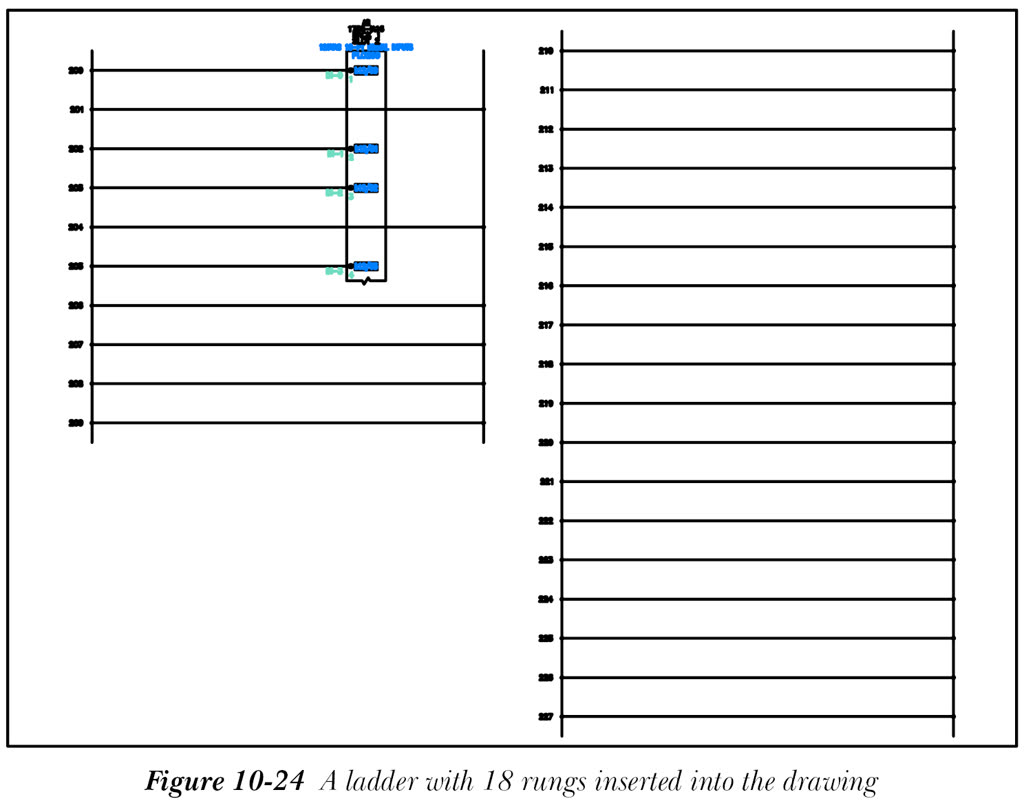

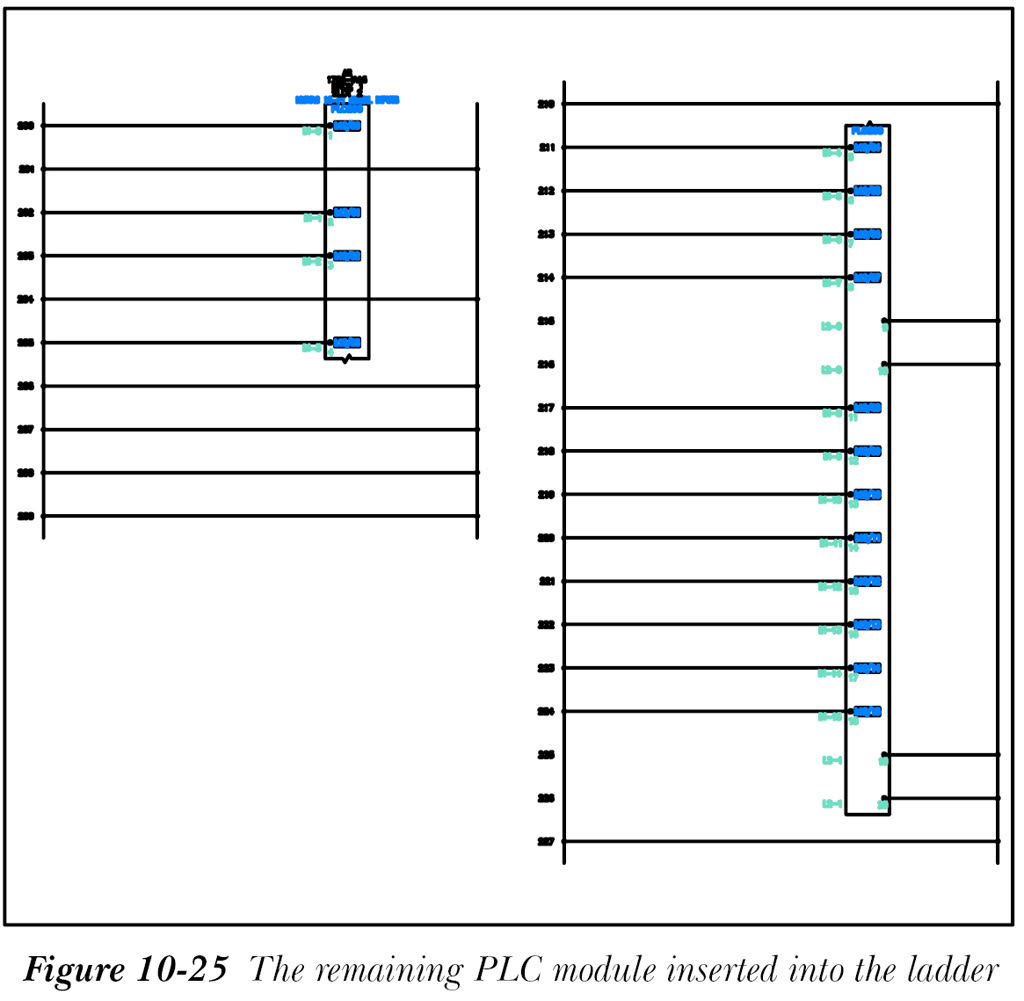

接下来，按 ESC；将显示“数据已保存”消息框。从消息框中选择“确定”按钮；参数化 PLC 模块的 I/O 点将插入到梯形图中，如图 10-23 所示。
