插入参数化 PLC 模块
命令: AEPLCP
AutoCAD Electrical 可以通过参数化生成技术按需生成不同图形样式的 PLC I/O 模块。这些模块由数据库文件和符号块库生成。PLC I/O 模块可以作为独立符号插入。PLC 模块的行为与其他原理图元件类似。这些模块是 AutoCAD 块，包含连接点、标记等属性。

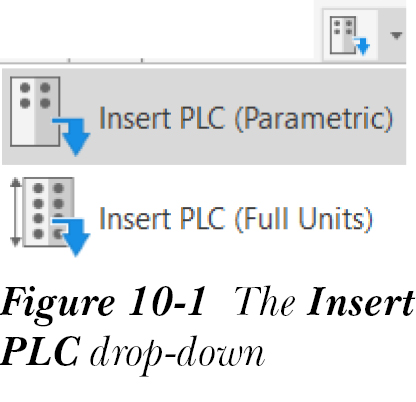

要插入 PLC 模块，请从“原理图”选项卡的“插入元件”面板中的“插入 PLC”下拉列表中选择“插入 PLC（参数化）”工具，如图 10-1 所示；

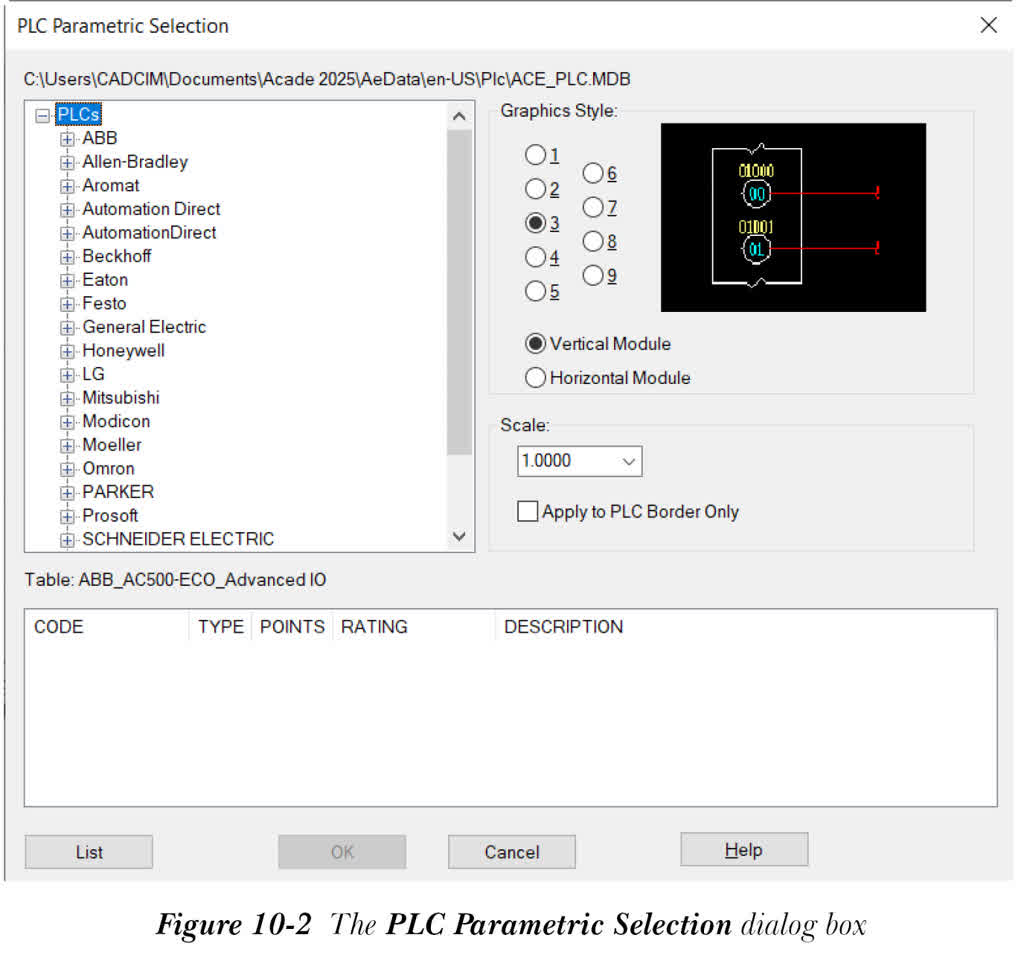

将显示“PLC 参数化选择”对话框，如图 10-2 所示。使用此对话框，您可以选择要插入图形中的 PLC 模块及其图形。

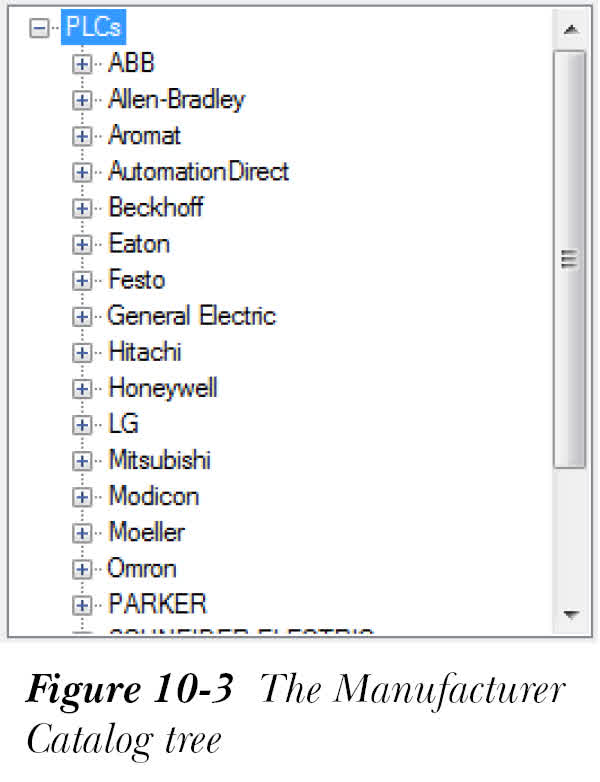

如图 10-3 所示的“制造商目录”树显示了 PLC 模块的列表。可以通过选择 PLC 的制造商、系列和类型来过滤此列表。“制造商目录”树中显示的数据存储在 ACE_PLC.mdb 数据库文件中。

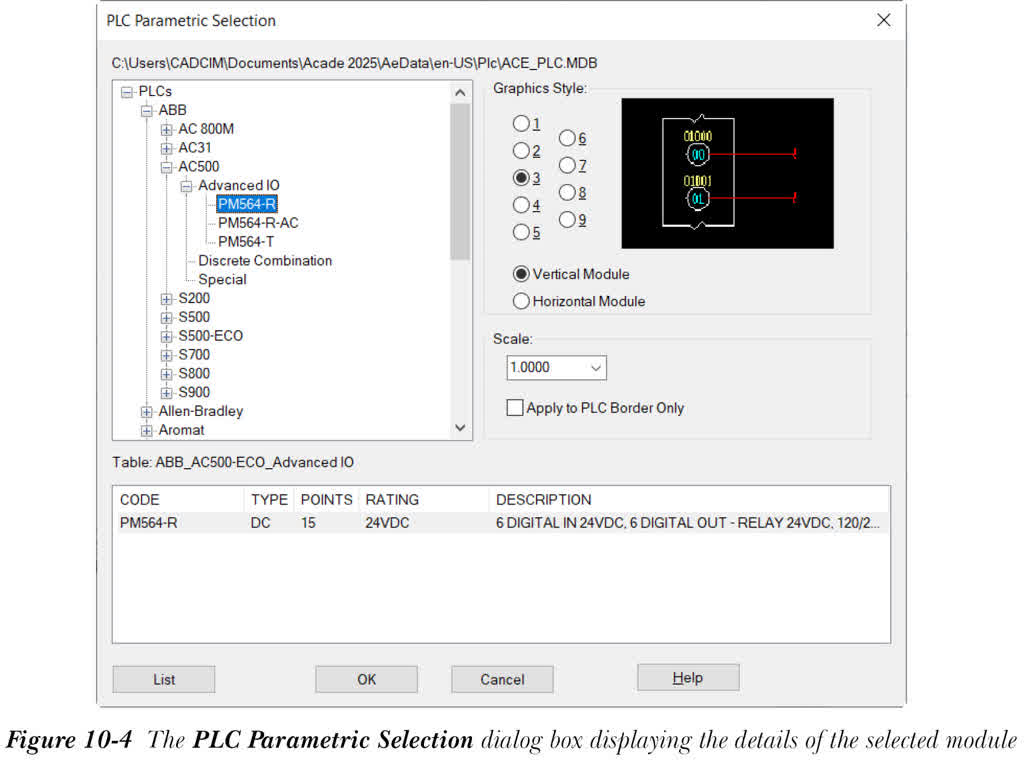

您可以从“制造商目录”树中选择一个 PLC 模块。为此，请单击所需制造商模块上的 + 号；将显示所选制造商的 PLC 模块。从模块列表中选择所需的模块；“PLC 参数化选择”对话框的下部将显示所选模块的详细信息，如图 10-4 所示。
“图形样式”区域显示 PLC 模块的图形样式。此区域包含五个（1-5）预定义的 PLC 样式和四个（6-9）用户定义的 PLC 样式。您可以通过从“图形样式”区域选择“垂直模块”或“水平模块”单选按钮，将 PLC 模块垂直或水平插入图形中。
选择所需的模块、图形样式和比例后，从“PLC 参数化选择”对话框中选择“确定”按钮；将显示模块的轮廓，在最顶部 I/O 点的导线连接点处有一个“X”，并提示您指定 PLC 模块的插入点。指定插入点；将显示“模块布局”对话框。
在“模块布局”对话框中指定所需选项后，从此对话框中选择“确定”按钮；将显示“I/O 点”对话框。在此对话框中，分别在“机架”和“插槽”编辑框中输入所需的机架和插槽值。
注意
“I/O 点”对话框中的选项取决于从“PLC 参数化选择”对话框中选择的 PLC 模块。
在“I/O 点”对话框中指定所需值后，从此对话框中选择“确定”按钮；将显示“I/O 地址”对话框。使用此对话框，您可以指定第一个 I/O 点的地址。
在“I/O 地址”对话框中指定所需选项后，从此对话框中选择“确定”按钮；所选的 PLC 模块将插入到图形中。

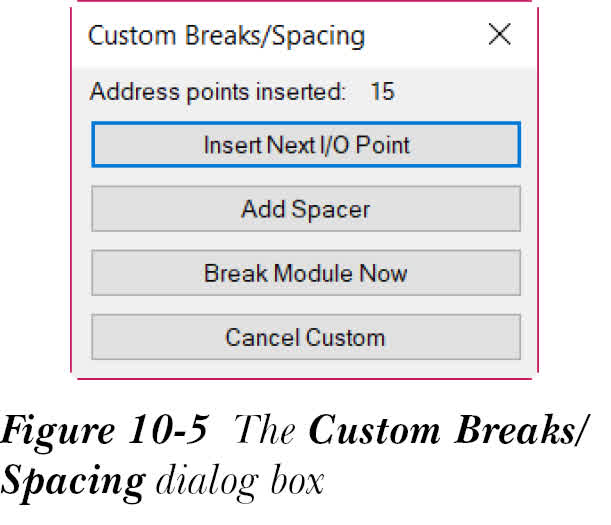

如果模块无法放入单个梯形图中，您可以断开模块，并继续在同一图形的其他区域或其他图形中插入该模块。此外，您还可以添加间隔以跳过模块的 I/O 点。要断开模块或添加间隔，请从“模块布局”对话框的“I/O 点”区域选择“允许间隔/断开”单选按钮，然后选择“确定”按钮；将显示“I/O 点”对话框。在此对话框中，指定所需选项，然后选择“确定”按钮；将显示“自定义断开/间隔”对话框，如图 10-5 所示。
“立即断开模块”按钮用于在当前 I/O 点处断开模块，次数不限。要断开模块，请从“自定义断开/间隔”对话框中选择“立即断开模块”按钮；将提示您指定所需 PLC 模块的插入点。指定插入点；将再次显示“模块布局”对话框。在此对话框中指定所需选项并选择“确定”按钮；将再次显示“自定义断开/间隔”对话框。“取消自定义”按钮用于在没有任何断开或间隔的情况下插入 PLC 模块中剩余的 I/O 点。
现在，如果您想停止插入过程以移动到其他图形或执行命令，则必须先断开模块。为此，请在“模块布局”对话框中选择“允许间隔/断开”单选按钮，然后选择“确定”；将显示“I/O 点”对话框。在此对话框中输入所需信息并选择“确定”；将显示“I/O 地址”对话框。从此对话框中选择“确定”；将显示“自定义断开/间隔”对话框。在此对话框中，选择“立即断开模块”按钮；将提示您指定模块的插入点。接下来，按 ESC 取消模块的插入；将显示“数据已保存”消息框。“数据已保存”消息框通知您模块的剩余部分已保存。请注意，AutoCAD Electrical 仅在当前会话中保存此信息。从“数据已保存”消息框中选择“确定”按钮。现在，在继续插入 PLC 模块之前，您可以执行任意数量的命令或操作。

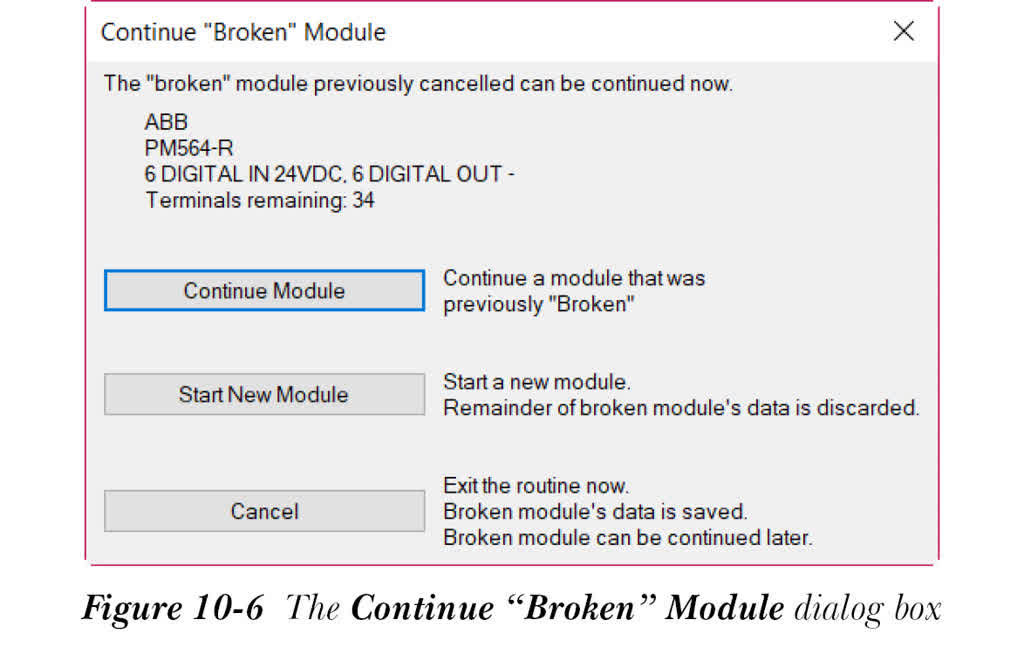

现在，如果您从“原理图”选项卡的“插入元件”面板中选择“插入 PLC（参数化）”工具，将显示“继续‘断开’模块”对话框，如图 10-6 所示。
在此对话框中，“继续模块”按钮用于继续之前断开的模块。“启动新模块”按钮用于启动新模块并丢弃断开模块的剩余数据。选择“取消”按钮以退出“继续‘断开’模块”对话框。选择此按钮后，断开模块的数据将被保存。您可以稍后插入断开的模块。
注意
如果您选择“启动新模块”按钮或退出 AutoCAD Electrical，您将丢失已保存的数据。
