教程 2
在本教程中，您将编辑本章教程 1 中创建的封装，并为其指定项目编号。接下来，您将为封装添加气泡标注。（预计时间：15 分钟）
完成本教程需要执行以下步骤：
a. 打开、保存图形并将其添加到 CADCIM 项目中。
b. 编辑封装并指定项目编号。
c. 插入气泡标注。
d. 保存图形文件。
打开、保存图形并将其添加到 CADCIM 项目中
- 打开
C08_tut01.dwg图形文件。将其另存为C08_tut02.dwg。将其添加到 CADCIM 项目列表中，如前面章节所述。
编辑封装并指定项目编号
-
从“面板”选项卡的“编辑封装”面板中选择
编辑（Edit）工具；系统将提示您选择元件。 - 选择 PB414A；“面板布局 - 元件插入/编辑”对话框将显示。
-
在“项目编号”区域的“项目编号”编辑框中输入 51，然后选择 OK 按钮；“更新相关元件？”消息框将显示。选择
是-更新（Yes-Update）按钮；“更新其他图形？”消息框将显示。选择 OK；QSAVE消息框将显示。选择 OK；项目编号将被指定给封装。
注意
如果显示“发现不匹配的项目编号”消息框，请选择 OK 按钮。
- 同样，分别为 PB422A 和 PB425A 指定项目编号 52 和 53。
插入气泡标注
-
从“面板”选项卡的“插入元件封装”面板中选择
气泡标注（Balloon）工具；系统将提示您选择要添加气泡标注的元件。 - 选择 PB414A；系统将提示您指定引线的起点或气泡标注的插入点。

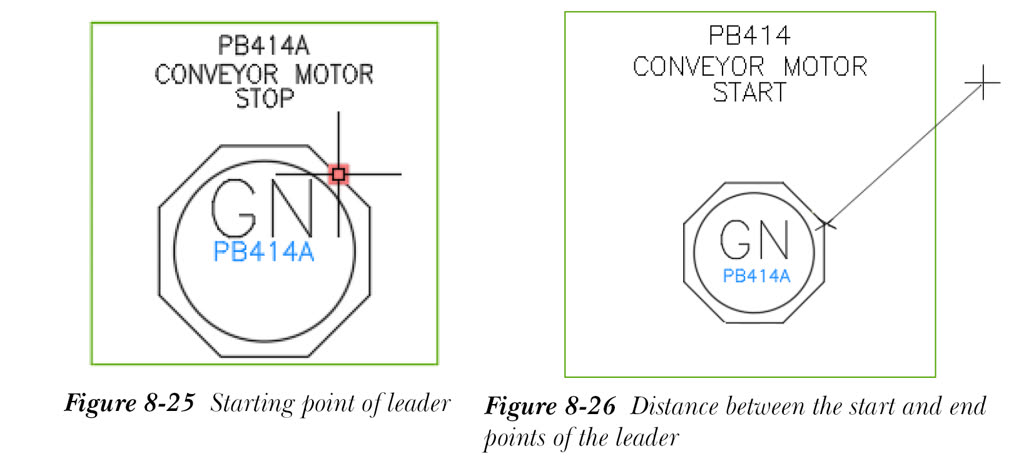

- 选择 PB414A 引线的起点，如图 8-25 所示。请注意，您可以选择封装边缘上的任意点。
-
确保未选择
正交模式（Ortho Mode）按钮。将光标向右移动，在图 8-26 所示的位置单击，然后按ENTER键；气泡标注将被插入到 PB414 中，系统将提示您选择要添加气泡标注的元件。
- 选择 PB422A 并重复上述步骤以向其插入气泡标注。
-
选择 PB425A 并重复上述步骤以向其插入气泡标注；“更新相关元件？”消息框将显示。选择
是-更新（Yes-Update）按钮；“更新其他图形？”消息框将显示。选择 OK；QSAVE消息框将显示。选择 OK；气泡标注将被插入到 PB425 中。 -
按

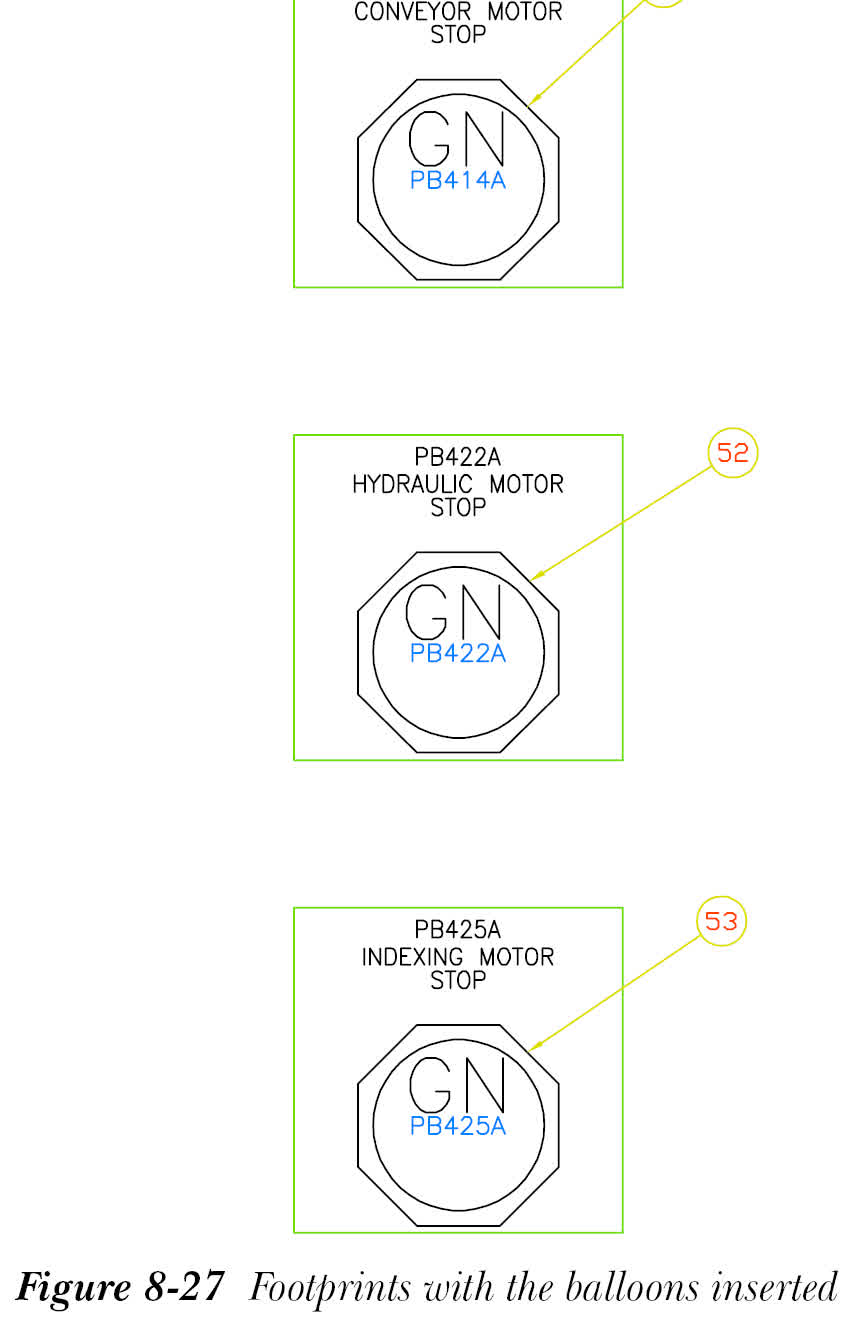

ESC或ENTER键退出命令。图 8-27 显示了插入了气泡标注的封装。
保存图形文件
- 从
应用程序菜单（Application Menu）中选择保存（Save）以保存图形文件。
