使用图标菜单插入原理图元件
命令: AECOMPONENT

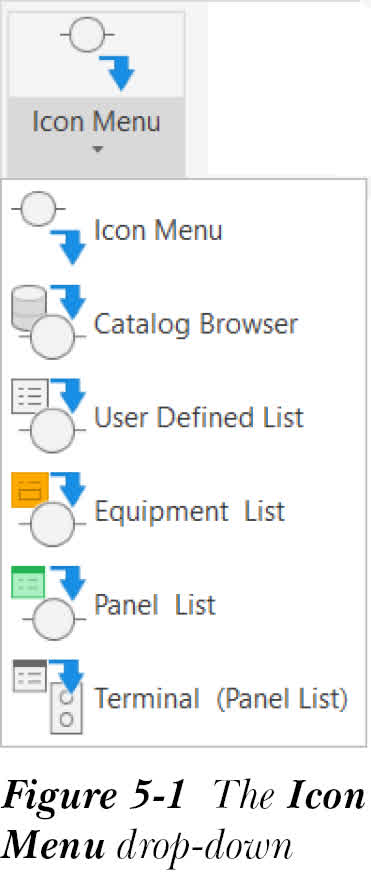

您可以通过从图标菜单中选择元件来将元件插入图形中。要插入元件，请从“原理图”选项卡的“插入元件”面板中的“图标菜单”下拉列表中选择“图标菜单”工具，参见图 5-1。

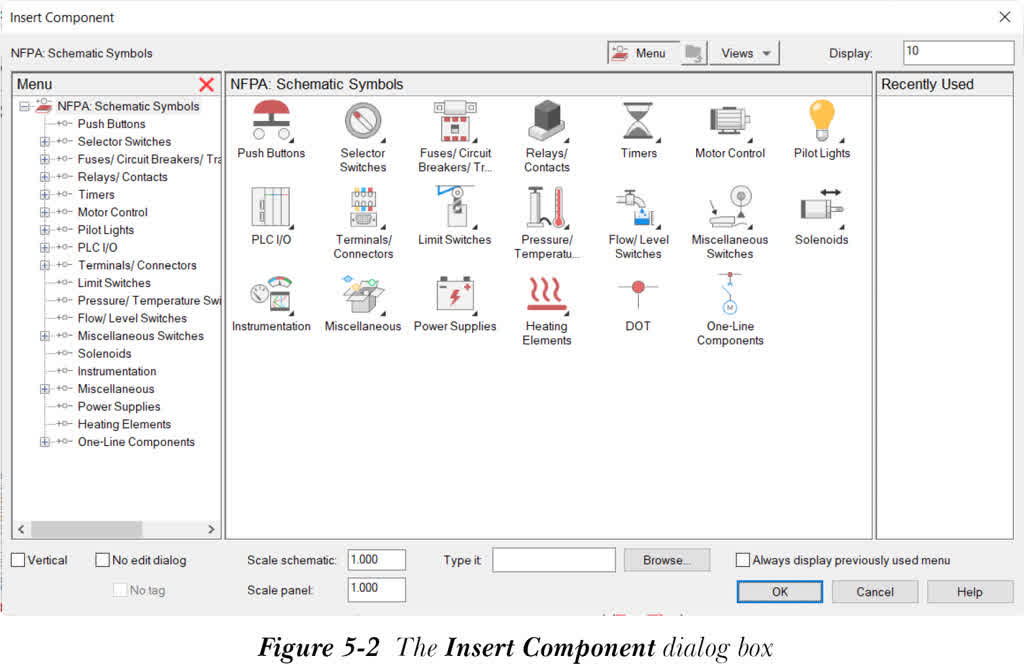

执行此操作后，将显示“插入元件”对话框，如图 5-2 所示。
注意
要使用“插入元件”工具，应将不可见的 WD_M 块插入到图形中。将块插入到图形中的过程已在第 1 章中讨论过。
要将元件插入到图形中，请从“菜单”区域显示的列表中选择一个元件；“NFPA: 原理图符号”区域将根据所选的元件而变化，并且该区域将填充所选图标的各种符号。例如，如果您从“菜单”区域选择“按钮”，或从“NFPA: 原理图符号”区域选择“按钮”图标（第一行第一列），您会注意到“NFPA: 原理图符号”区域变为“NFPA: 按钮”区域，显示各种按钮符号。
选择要插入的符号；该符号将作为参考显示在光标上。默认情况下，水平符号将显示在光标上，并提示您指定元件的插入点。接下来，指定元件的插入点；将显示“插入/编辑元件”对话框。在此对话框中指定元件的详细信息，然后选择“确定”按钮；元件将被插入到图形中。请注意，当您插入符号时，下方的导线会断开，然后重新连接。仅当您将元件直接放置在导线上或在捕捉距离内靠近导线时，才会发生这种情况。
注意
- 如果您选择垂直导线，AutoCAD Electrical 将自动插入垂直方向的符号。
- 您可以一次插入多个元件。为此，请从“原理图”选项卡的“插入元件”面板中的“多重插入”下拉列表中选择“多重插入（图标菜单）”工具。您还可以插入所选元件的副本。为此，请从“原理图”选项卡的“插入元件”面板中的“多重插入”下拉列表中选择“多重插入（拾取主元件）”工具。
