教程 1
在本教程中，您将使用 原理图列表（Schematic List） 工具从 CADCIM 项目中提取原理图元件列表。接下来，您将从列表中插入元件作为面板图形中的封装，然后为封装添加铭牌。（预计时间：20 分钟）
完成本教程需要执行以下步骤：
a. 创建新图形。
b. 使用 原理图列表（Schematic List） 工具将封装插入到图形中。
c. 插入铭牌。
创建新图形
- 激活 CADCIM 项目（如果尚未激活）。单击其中的 TUTORIALS 子文件夹。
-
从
项目管理器（PROJECT MANAGER）中选择新建图形（New Drawing）按钮；“创建新图形”对话框将显示。在“图形文件”区域的“名称”编辑框中输入C08_tut01。选择ACAD_ELECTRICAL.dwt作为模板，并在“描述 1”编辑框中输入 Panel Components。 -
在“创建新图形”对话框中选择 OK 按钮；
C08_tut01.dwg将在 CADCIM 项目的 TUTORIALS 子文件夹中创建，并显示在该子文件夹中图形列表的底部。
插入封装
-
从
面板 > 插入元件封装 > 插入封装下拉列表中选择原理图列表（Schematic List）工具；“警告”消息框将显示。在此消息框中选择 OK 按钮；一个不可见块将被插入到图形中，“原理图元件列表 --> 面板布局插入”对话框将显示。 -
在“提取元件列表用于:”区域中选择
项目（Project）单选按钮（如果尚未选择）。 -
在“要提取的位置代码”区域中选择
全部（All）单选按钮（如果尚未选择）。 - 从“原理图元件列表 --> 面板布局插入”对话框中选择 OK 按钮；“选择要处理的图形”对话框将显示。
-
从“选择要处理的图形”对话框中选择
全部执行（Do All）按钮；顶部列表中的图形将转移到下方列表中。 - 从此对话框中选择 OK 按钮；“原理图元件（活动项目）”对话框将显示。
-
从“原理图元件（活动项目）”对话框中选择
排序列表（Sort List）按钮；“排序”对话框将显示。从“主排序”下拉列表中选择TAGNAME选项，然后选择 OK 按钮；原理图元件列表将根据标记名称进行排序。 - 向下滚动“原理图元件（活动项目）”对话框中显示的列表，查找 PB414A、PB422A 和 PB425A。
-
按住
CTRL键并逐行单击以选择 PB414A、PB422A 和 PB425A。 - 在“旋转（空白 = “询问”）”编辑框中输入 0。
-
从“原理图元件（活动项目）”对话框中选择
插入（Insert）按钮；“封装插入间距”对话框将显示。 -
选择
使用均匀间距（Use uniform spacing）单选按钮；“X 距离”和“Y 距离”编辑框将被激活。 - 在“X 距离”编辑框中输入 0（如果尚未显示）。
-
在“Y 距离”编辑框中输入 -3.5，然后选择
抑制编辑对话框和提示（Suppress edit dialog and prompts）复选框。 - 默认情况下，在“插入顺序”区域中选择了 PB414A。选择 OK 按钮；系统将提示您指定 PB414A 的位置。
-
在命令提示下输入 5,17 并按
ENTER键；封装将被插入到图形中，“原理图元件（活动项目）”对话框将再次出现。 -
从“原理图元件（活动项目）”对话框中选择

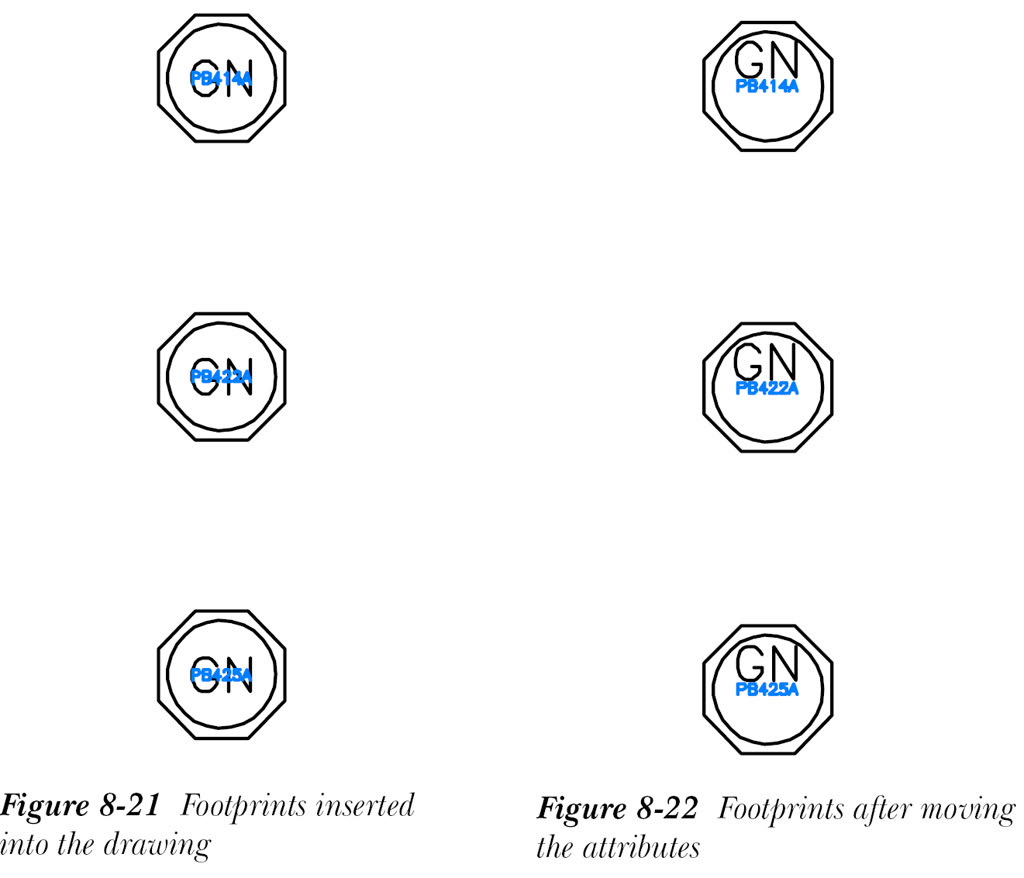

关闭（Close）按钮以退出此对话框。如果显示“更新其他图形”消息框，请在此消息框中选择跳过（Skip）按钮。另外，请注意 PB414A、PB422A 和 PB425A 的封装已插入到图形中，如图 8-21 所示。
接下来，您需要移动以下封装的属性：PB414A、PB422A 和 PB425A。
-
确保未选择
捕捉模式（Snap Mode）按钮。从原理图 > 编辑元件 > 修改属性下拉列表中选择移动/显示属性（Move/Show Attribute）工具；系统将提示您选择要移动的属性。接下来，选择 PB414A 的 GN 并按ENTER键；系统将提示您指定基点。 - 在屏幕上靠近 PB414A 元件处单击，向上移动光标，然后将属性 GN 放置在 PB414A 的顶部，如图 8-22 所示。
- 同样，移动其余封装的属性，参考图 8-22。按
ENTER键退出命令。
插入铭牌
-
从
面板 > 插入元件封装 > 插入封装下拉列表中选择图标菜单（Icon Menu）工具；“插入封装”对话框将显示。 -
从“插入封装”对话框的“面板布局符号”区域中选择
铭牌（Nameplates）图标；“面板: 铭牌”区域将显示。 -
从“面板: 铭牌”区域中选择
铭牌，目录查阅（Nameplate, Catalog Lookup）图标；“铭牌”对话框将显示。 -
从“选项 A”区域中选择

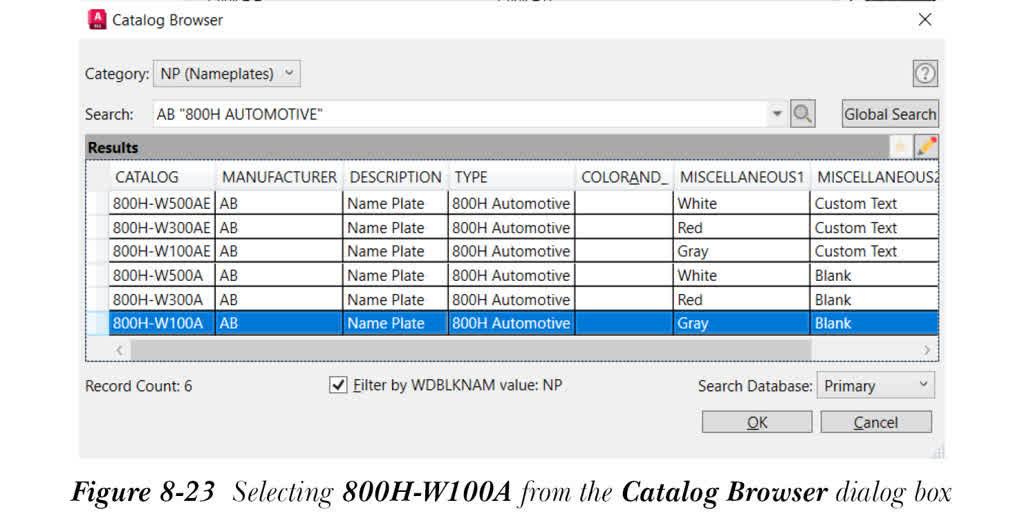

目录查阅（Catalog lookup）按钮；“目录浏览器”对话框将显示。 - 从“目录浏览器”对话框的“目录”列中选择 800H-W100A，如图 8-23 所示。
- 从“目录浏览器”对话框中选择 OK；“铭牌”对话框将再次出现。此外，制造商 AB 将显示在“制造商”编辑框中，目录 800H-W100A 将显示在“目录”编辑框中。
-
从“铭牌”对话框中选择 OK；系统将提示您选择封装。从图形中选择封装 PB414A、PB422A 和 PB425A，然后按
ENTER键；“面板布局 - 铭牌插入/编辑”对话框将显示。铭牌的描述将显示在“铭牌描述”区域中。 - 从“面板布局 - 铭牌插入/编辑”对话框中选择 OK；“面板布局 - 铭牌插入/编辑”对话框将再次显示。保持所有值不变并选择 OK；“面板布局 - 铭牌插入/编辑”对话框将再次显示。

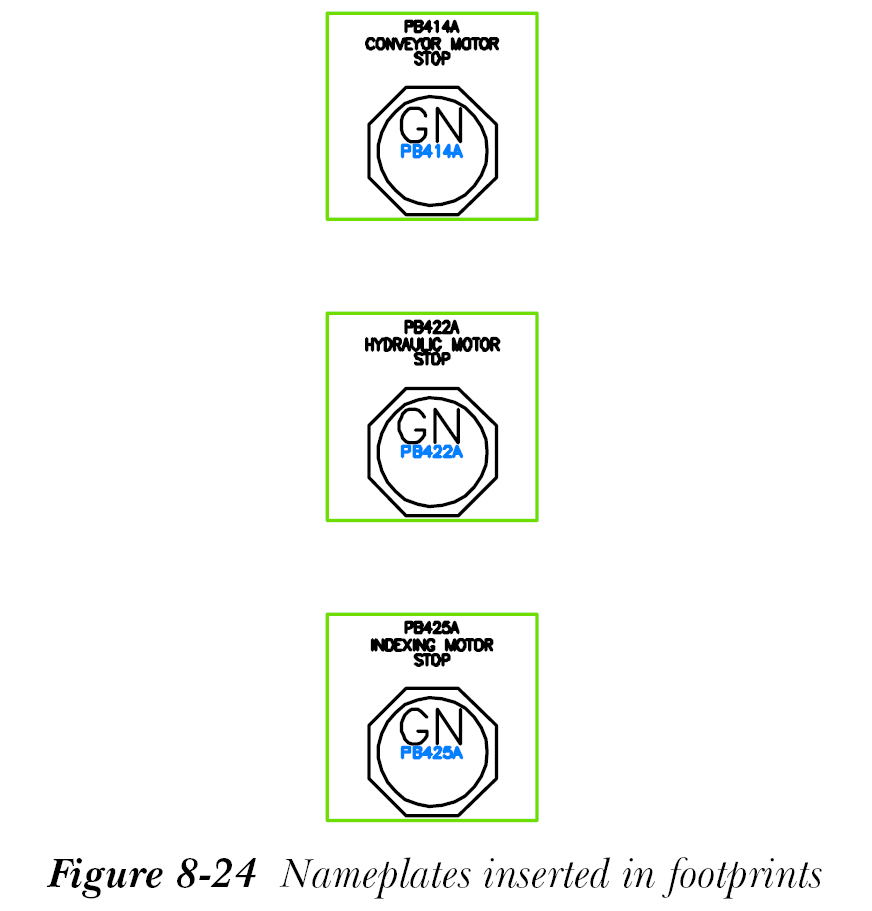

- 从“面板布局 - 铭牌插入/编辑”对话框中选择 OK；铭牌将被插入到封装中，如图 8-24 所示。
保存图形文件
- 从
应用程序菜单（Application Menu）中选择保存（Save）以保存图形文件。
