插入非参数化 PLC 模块

插入非参数化 PLC 模块

命令: AEPLC

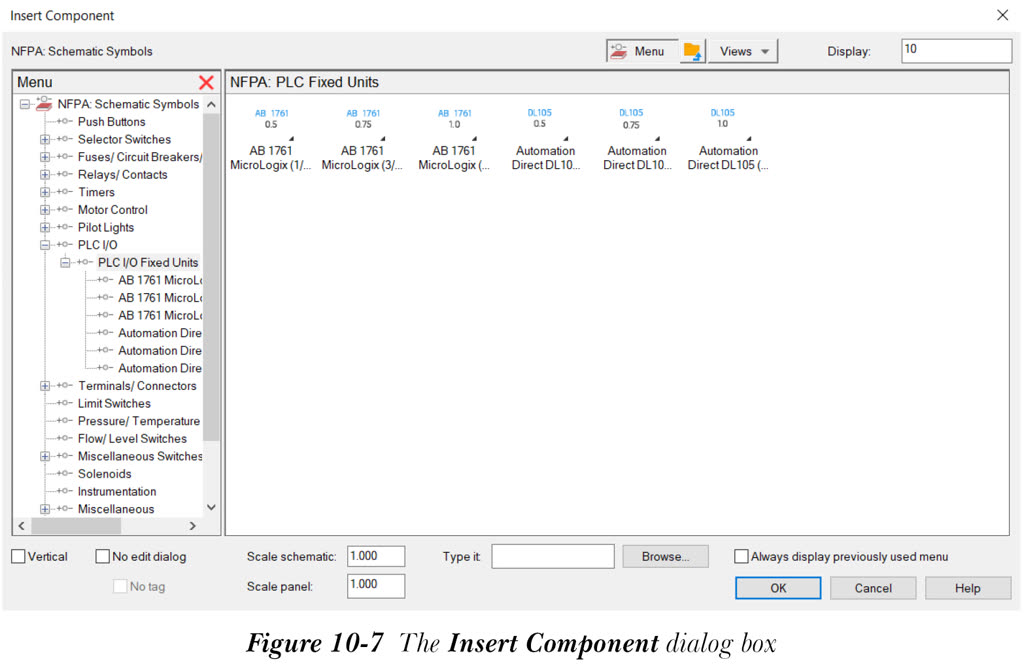

“插入 PLC（完整单元）”工具用于将 PLC 模块作为单个单元插入图形中。如果您使用此工具将 PLC 模块插入图形中，梯形图的底层梯级将断开然后重新连接。使用此工具，您可以将 PLC I/O 点作为完整的 PLC 模块或独立符号插入图形中。要插入 PLC 模块，请从“原理图”选项卡的“插入元件”面板中选择“插入 PLC（完整单元）”工具；将显示“插入元件”对话框，如图 10-7 所示。

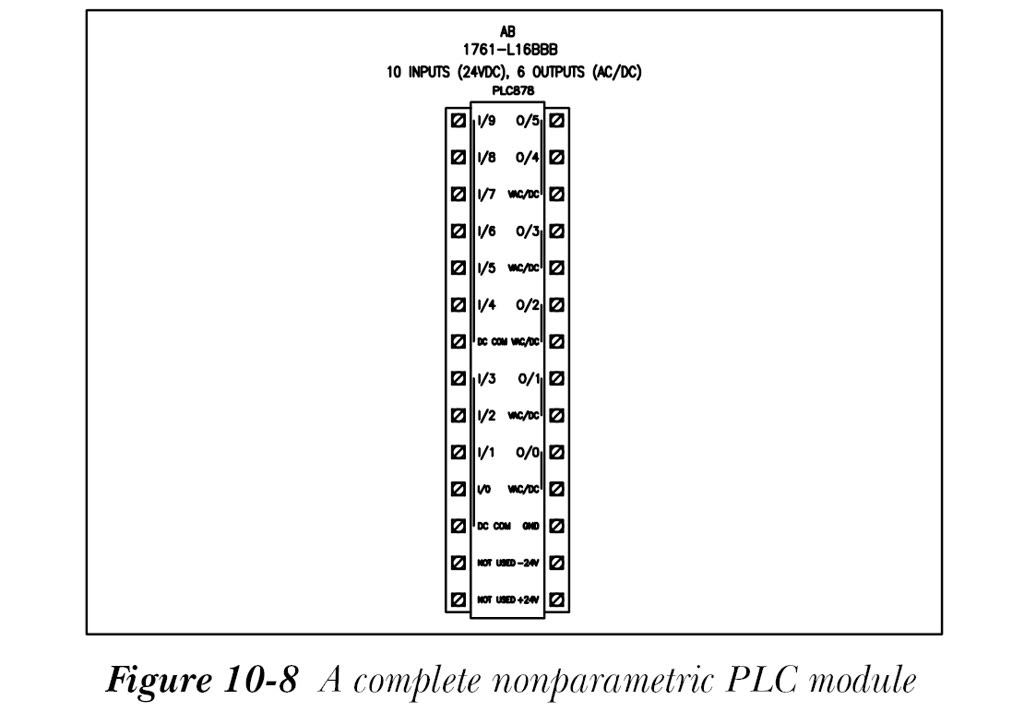

在此对话框中，非参数化 PLC 模块显示在“NFPA: PLC 固定单元”区域中。现在，从“NFPA: PLC 固定单元”区域选择所需的模块；“插入元件”对话框将消失，并提示您指定 PLC 模块的插入点。接下来，指定插入点；将显示“编辑 PLC 模块”对话框。在此对话框中输入所需值并选择“确定”按钮；完整的 PLC 模块将插入到图形中。图 10-8 显示了一个完整的非参数化 PLC 模块。
