教程 2

教程 2

在本教程中，您将更改项目特性并观察当前图形中发生的变化。（预计时间：15 分钟）

完成本教程需要执行以下步骤：

a. 打开并保存图形。

b. 将图形添加到 CADCIM 项目列表。

c. 更改项目特性。

d. 保存图形。

打开和保存图形

1. 激活 CADCIM 项目，然后从中打开 C12_tut01.dwg 图形。
2. 将图形 C12_tut01.dwg 另存为 C12_tut02.dwg。

将图形添加到 CADCIM 项目列表

1. 如前所述，将图形 C12_tut02.dwg 添加到 CADCIM 项目。然后，将其移动到 TUTORIALS 子文件夹。

注意

如果显示“更新端子关联”消息框，请在其中选择“是”按钮；C12_tut02.dwg 将被添加到 CADCIM 项目的 TUTORIALS 子文件夹中。

2. 从应用程序菜单中选择“保存”以保存图形。

更改项目特性

1. 要更改项目特性，请右键单击 CADCIM 项目；将显示快捷菜单。从快捷菜单中选择“特性”选项；将显示“项目特性”对话框。
2. 选择“元件”选项卡，从“元件标记选项”区域中选择“组合安装/位置标记模式”和“将安装/位置格式化到标记”复选框。同时，清除此区域中所有其他已选中的复选框。

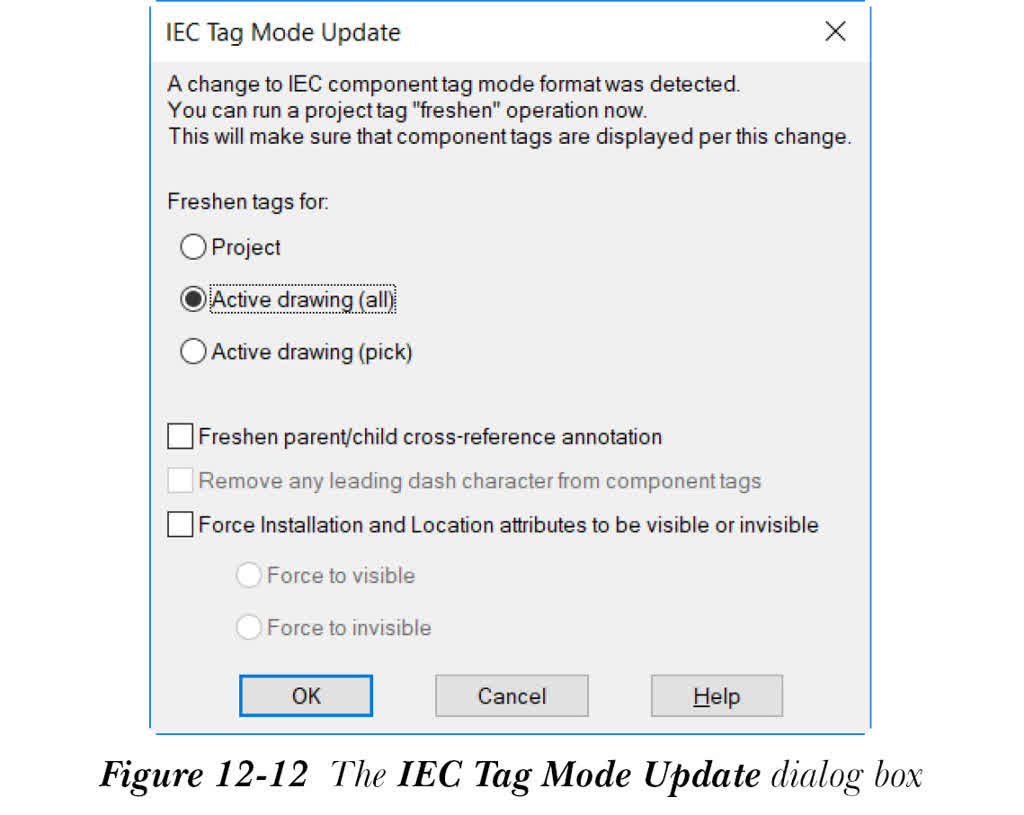

3. 在“项目特性”对话框中单击“确定”按钮以保存所做的更改并退出；将显示“IEC 标记模式更新”对话框，如图 12-12 所示。

4. 选择“活动图形（全部）”单选按钮，然后单击“确定”按钮；将显示“QSAVE”消息框。

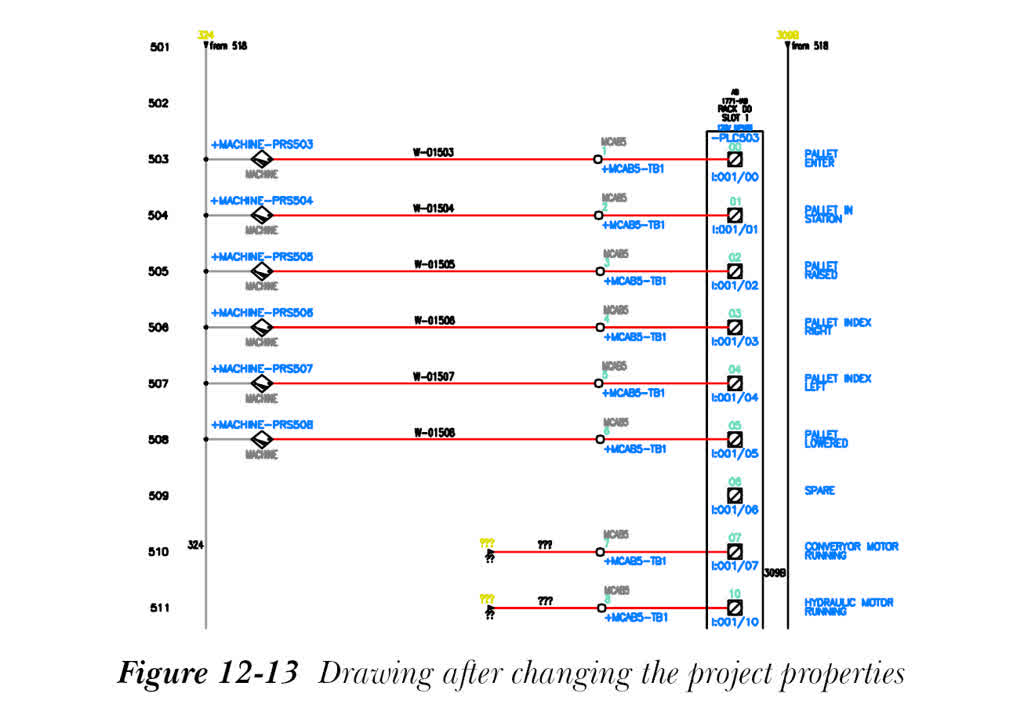

5. 在“QSAVE”消息框中单击“确定”按钮，注意图形中的变化。图 12-13 显示了更改项目特性后的图形 C12_tut02.dwg。

保存图形文件

1. 从应用程序菜单中选择“保存”以保存图形文件 C12_tut02.dwg。
