审核图形

审核工具用于检查项目中的错误。这些工具有助于故障排除和提高图形的准确性。有两个审核工具：电气审核和图形审核。接下来将讨论这些工具。

电气审核

命令: AEAUDIT

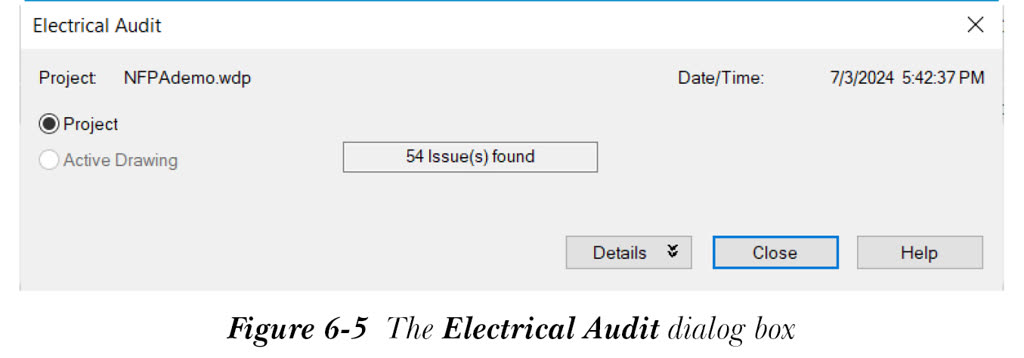

电气审核（Electrical Audit） 工具用于找出影响项目图形的问题。此工具可用于纠正图形中的某些错误。要查找错误，请从“报表”选项卡的“原理图”面板中选择 电气审核（Electrical Audit） 工具；将显示“电气审核”对话框，参见图 6-5。

电气审核的进度将显示在编辑框中。审核完成后，编辑框将显示活动项目中出现的错误总数。在此对话框中，“项目”单选按钮默认处于选中状态。因此，活动项目中发现的错误总数将显示在“电气审核”对话框的编辑框中。如果您选择“活动图形”单选按钮，则活动图形中发现的错误总数将显示在编辑框中。此对话框还显示电气审核报告的日期和时间。

“详细信息”按钮用于查看错误以及展开或折叠“电气审核”对话框。要查看错误，请选择“详细信息”按钮；“电气审核”对话框将展开并显示项目中发现的错误的详细信息。如果您再次选择此按钮，“电气审核”对话框将折叠。

注意

如果活动图形不是活动项目的一部分，则“电气审核”对话框中的“活动图形”单选按钮将不会激活。

如果在项目或活动图形中未发现错误，则“电气审核”对话框中的“详细信息”按钮将不会激活。

展开的“电气审核”对话框有十个不同的选项卡。如果选项卡有一个红色圆圈和一个白色“x”，则表示该类别中存在错误。要查看选项卡中存在的错误，请选择该选项卡；有关错误的信息将显示在“电气审核”对话框的下部。

审核图形

命令: AEAUDITDWG

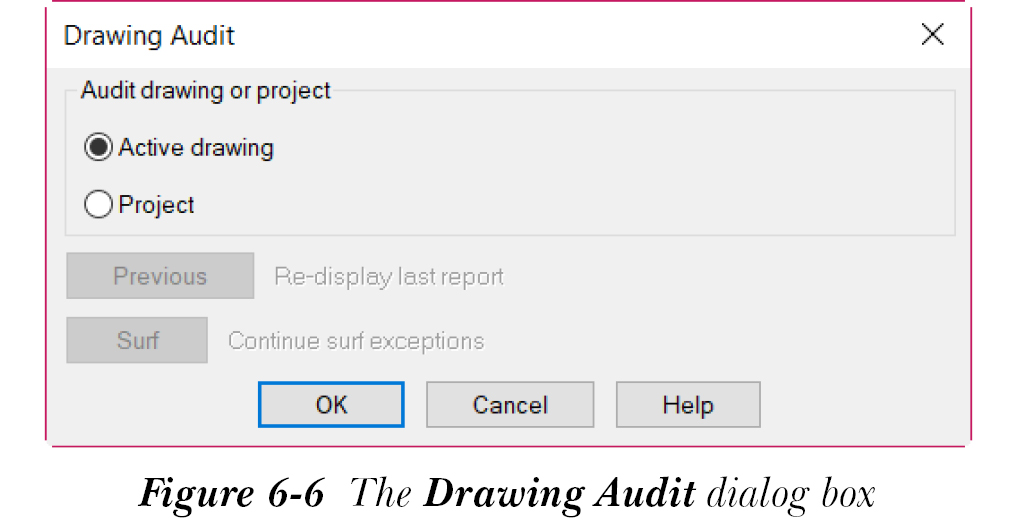

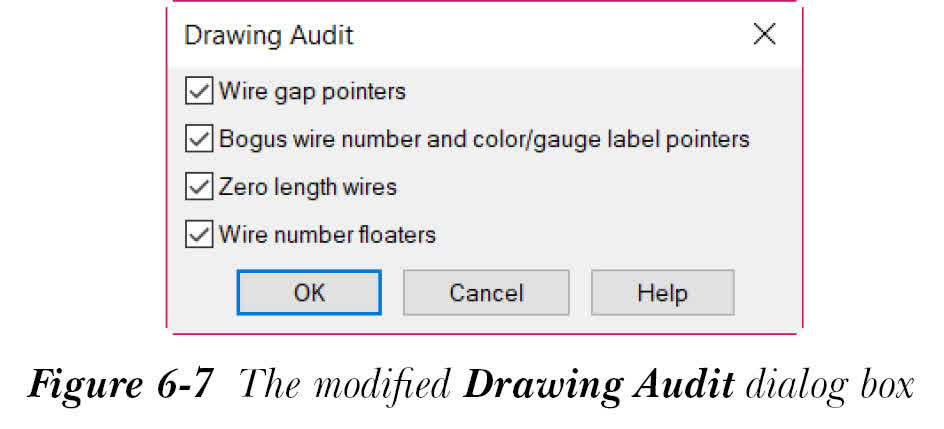

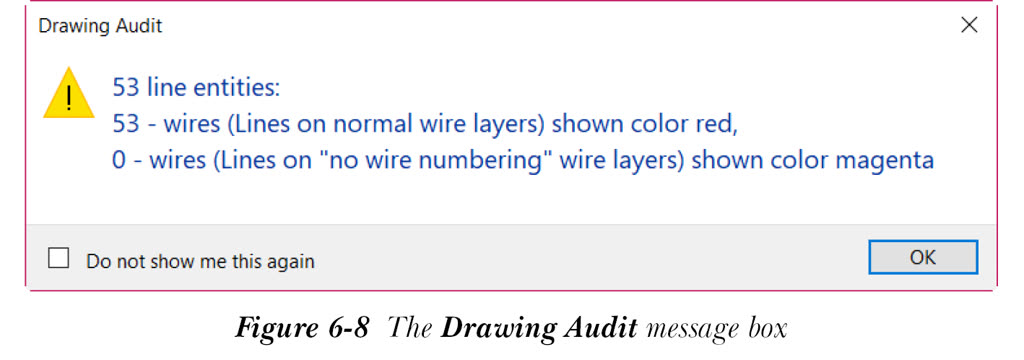

图形审核（DWG Audit） 工具用于找出影响设计导线连接性的接线问题。使用此工具，您可以审核项目中的单个图形或多个图形。执行图形审核是为了检查导线间隙、导线编号、颜色、零长度导线、线规标签和导线编号浮动等是否存在错误。要找出导线中的错误并纠正它们，请从“报表”选项卡的“原理图”面板中选择 图形审核（DWG Audit） 工具；将显示“图形审核”对话框，如图 6-6 所示。
