编辑跳线
命令：AEJUMPER
“编辑跳线”工具用于编辑或删除端子上的跳线信息。此工具还用于将两个或多个端子跳接在一起。要编辑或删除端子上的跳线，请选择“原理图”选项卡的“编辑元件”面板右侧的箭头；将显示一个弹出菜单。从弹出菜单中选择“编辑跳线”工具；将提示您选择端子符号。选择端子符号。此命令的提示序列如下所示。
命令: AEJUMPER
选择端子 <浏览>: 选择端子符号。
选择跳接端子 [浏览/编辑/显示] <编辑>: 输入任意选项或按 ESC 退出命令。
AEJUMPER 命令具有以下三个选项。
浏览 编辑 显示
接下来将讨论这些选项。
浏览选项

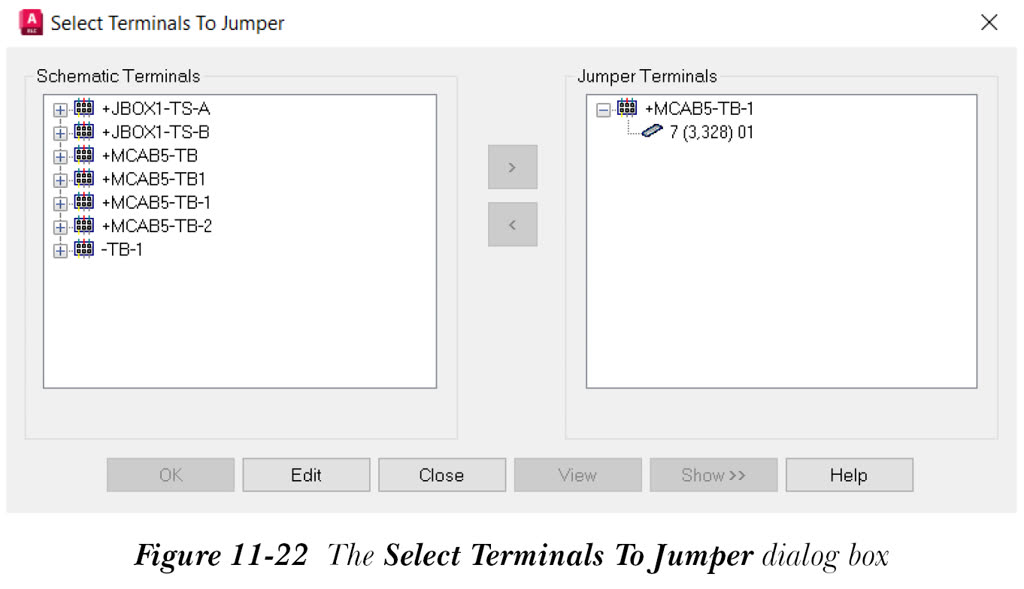

如果在命令提示下输入 B，将显示“选择要跳接的端子”对话框，如图 11-22 所示。
此对话框在“原理图端子”区域中显示当前项目中存在的端子列表。在此对话框中，您可以将端子添加到当前跳线，并通过选择“查看”按钮在对话框的下部查看跳线或端子。
编辑选项
当您在命令提示“选择跳接端子 [浏览/编辑/显示] <编辑>”下输入 E 时，将显示“编辑端子跳线”对话框。
显示选项

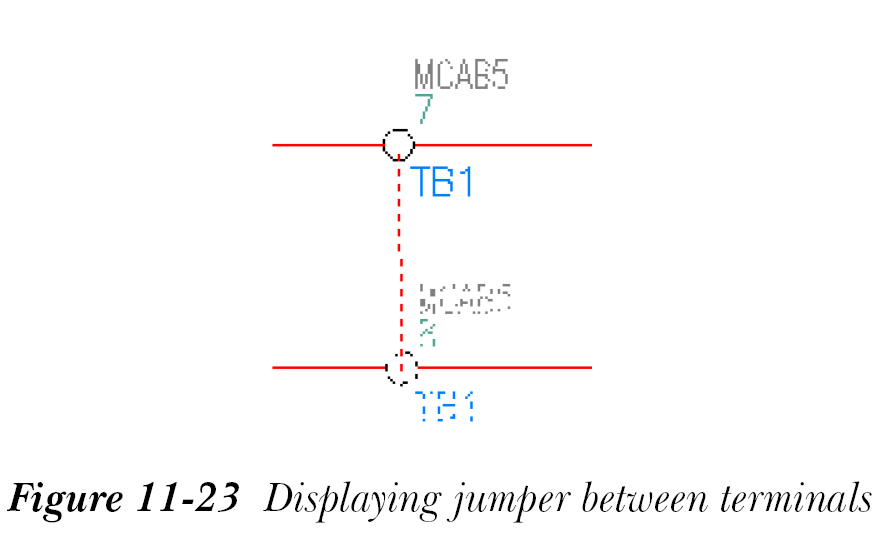

当您在命令提示“选择跳接端子 [浏览/编辑/显示] <编辑>”下输入 S 时，将在同一图形内的主端子和辅助端子之间绘制一条表示跳线的红色虚线（临时线），如图 11-23 所示。从菜单栏中选择“视图” > “重画”以移除此红色虚线（临时线）。
