教程 3

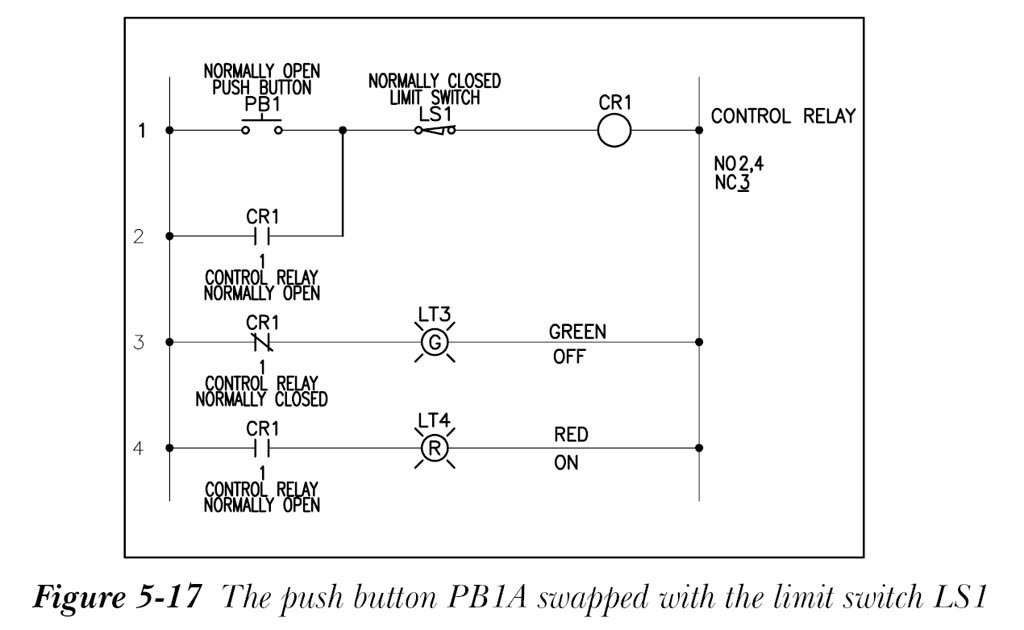

在本教程中，您将使用“交换/更新块”工具将 PB1A 块交换为您在本章教程 1 的图形中插入的限位开关 LS1，如图 5-17 所示。您还将为 CADCIM 项目创建项目特定的目录数据库。（预计时间：15 分钟）
完成本教程需要以下步骤：
a. 打开、保存图形并将其添加到 CADCIM 项目。
b. 交换块。
c. 创建项目特定的目录数据库。
d. 保存图形文件。
打开、保存图形并将其添加到 CADCIM 项目
- 打开
C05_tut01.dwg图形文件。将其另存为C05_tut03.dwg。如前几章所述，将其添加到 CADCIM 项目列表中。
交换块

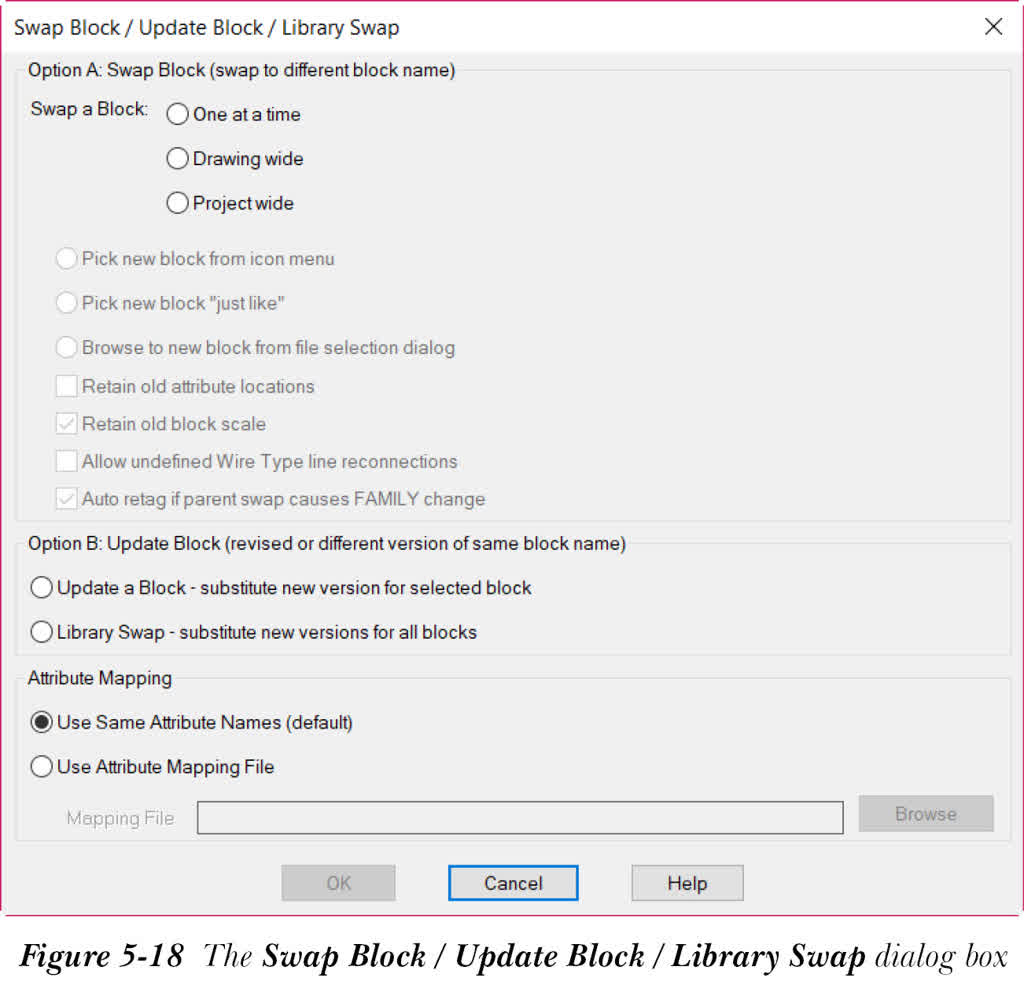

- 从“原理图”选项卡的“编辑元件”面板中选择“交换/更新块”工具；将显示“交换块/更新块/库交换”对话框，如图 5-18 所示。
- 在“选项 A: 交换块（交换为不同的块名称）”区域中选择“一次一个”单选按钮；此区域中的其他选项将被激活。
- 如果尚未选中，请在“选项 A: 交换块（交换为不同的块名称）”区域中选择“保留旧块比例”和“如果父块交换导致 FAMILY 更改则自动重标记”复选框。
- 如果已选中“允许未定义导线类型重新连接”复选框，请清除它。
- 从“选项 A: 交换块（交换为不同的块名称）”区域中选择“从图标菜单拾取新块”单选按钮；“确定”按钮将被激活。接下来，选择“确定”按钮；将显示“插入元件”对话框。
- 接下来，从“NFPA: 原理图符号”区域中选择“限位开关”图标；“NFPA: 限位开关”区域中将显示限位开关列表。
-
选择“限位开关，常闭”；系统将提示您选择要交换出的元件。接下来，选择您放置在梯级 1 上的
PB1A按钮；该按钮将交换为LS1。现在，按ENTER键退出命令。 -
要为限位开关输入描述，请从“原理图”>“编辑元件”>“编辑元件”下拉列表中选择“编辑”工具；系统将提示您选择元件。选择
LS1；将显示“插入/编辑元件”对话框。 -
在“插入/编辑元件”对话框的“描述”区域的“行 2”编辑框中输入

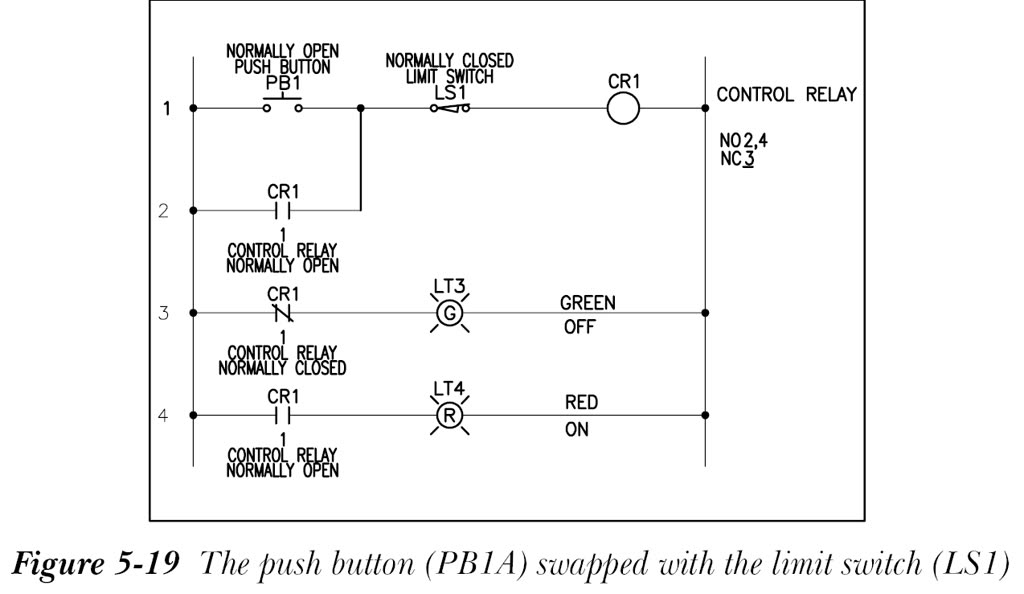

LIMIT SWITCH。 - 选择“确定”按钮；描述将显示在元件的顶部。图 5-19 显示了交换为限位开关的按钮。
创建项目特定的目录数据库
- 从“项目”选项卡的“其他工具”面板中选择“创建项目特定的目录数据库”工具；将显示“创建项目特定的目录数据库”对话框。在此对话框中，选择“否 - 保持独立”单选按钮；此单选按钮下方的编辑框和浏览按钮将被激活。
请注意，如果您选择“是 - 将其设为活动项目默认目录文件”单选按钮，则项目特定的目录数据库文件将成为默认项目目录文件。

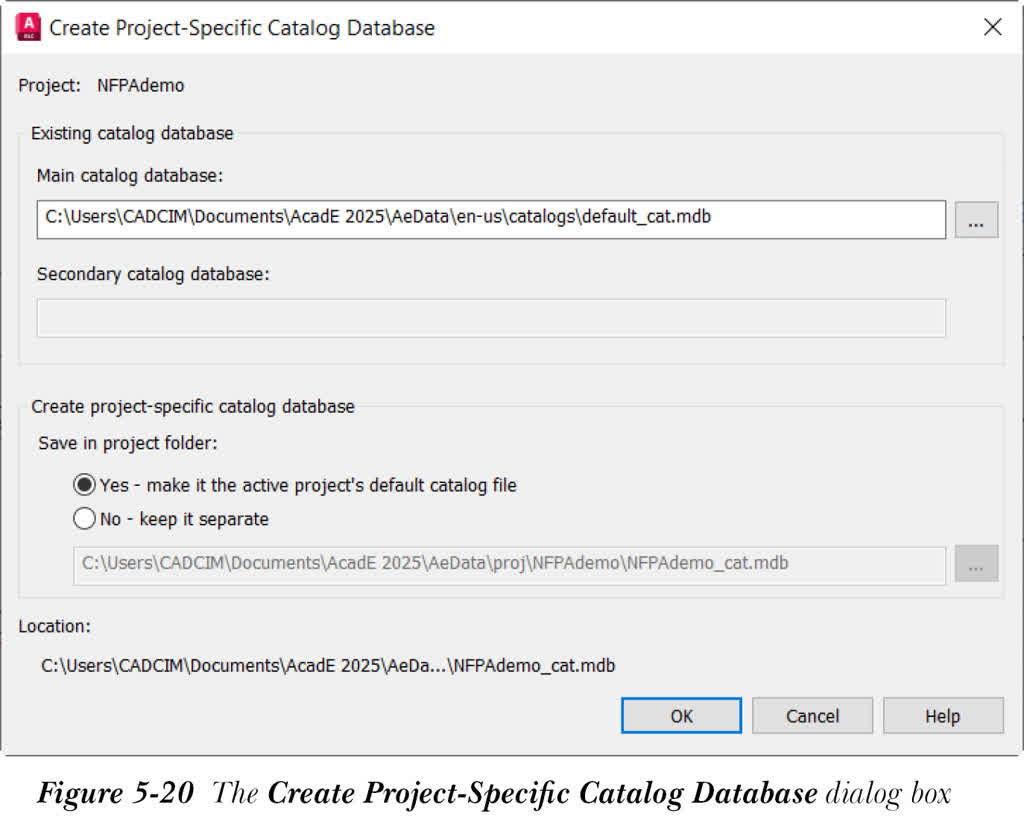

- 选择浏览按钮；将显示“保存”对话框。在此对话框中，在“查找范围”下拉列表中指定位置。请注意，您指定的位置应不同于编辑框中指定的默认位置，参见图 5-20。
接下来，在“文件名”编辑框中输入 CADCIM，然后选择“打开”按钮关闭“保存”对话框；指定的位置将显示在“否 - 保持独立”单选按钮下方的编辑框中。现在，在“创建项目特定的目录数据库”对话框中选择“确定”按钮；CADCIM.mdb 文件将在指定位置创建。
保存图形文件
- 从“应用程序菜单”中选择“保存”以保存
C05_tut03.dwg图形文件。
