自测题
回答以下问题，然后与本章末尾给出的答案进行比较：
- 以下哪个命令用于将元件插入到图形中？
(a) AECOMPONENT (b) AEEDITCOMPONENT
(c) AEPLCP (d) AECOPYCOMP
- __ 工具用于将一个块实例替换为另一个块。
- 当您在“原理图元件或回路”对话框中选择“添加”按钮时，将显示 __ 对话框。
- “插入/编辑元件”对话框中的“确定-重复”按钮用于插入与已插入图形中的元件相似的另一个元件。(对/错)
- “目录浏览器”对话框在其查阅模式下显示与所插入元件的族类型匹配的数据库表。(对/错)
复习题
回答以下问题：
- 当您选择“图标菜单”工具时，将显示以下哪个对话框？
(a) 插入元件 (b) 原理图元件或回路
(c) 选择元件列表文件 (d) 插入/编辑元件
- 如果选择以下哪个工具，将显示“交换块/更新块/库交换”对话框？
(a) 插入元件 (b) 交换/更新块
(c) 编辑元件 (d) 插入元件（目录列表）
- 要一次插入多个元件，请从“原理图”选项卡的“插入元件”面板中选择 __ 工具。
- 一旦将元件插入到图形中，您将无法编辑该元件。(对/错)
练习题
练习 1

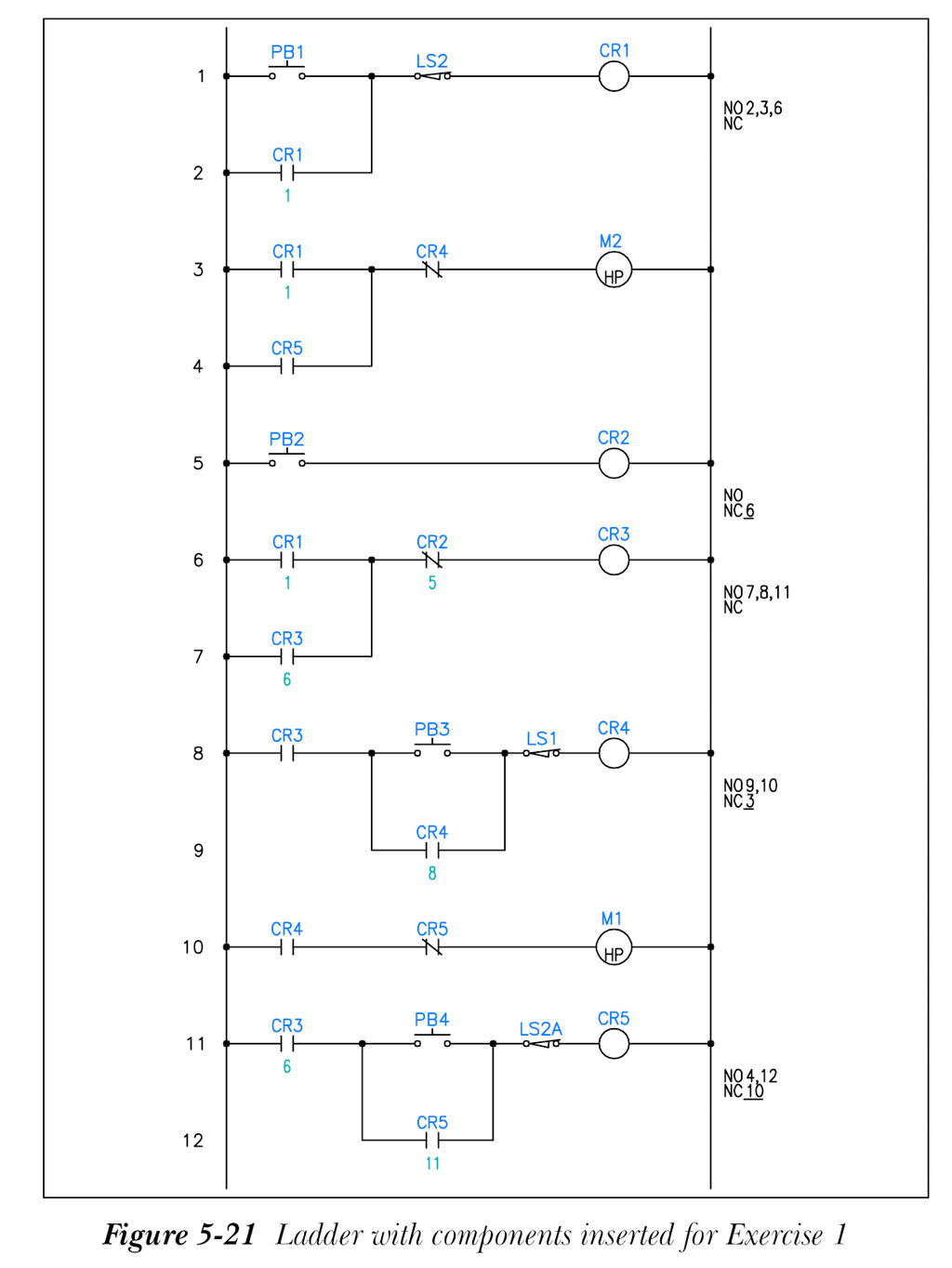

在 NEW_PROJECT 项目中创建一个名为 C05_exer01.dwg 的新图形，并插入具有以下规格的梯形图：宽度 = 5；间距 = 1.000；梯级 = 12，第一参考 = 1。此外，您将把元件插入到梯形图中，如图 5-21 所示。
使用“导线”工具添加导线，使用“修剪导线”工具修剪导线。图 5-21 显示了练习 1 的完整梯形图。 （预计时间：25 分钟）
练习 2

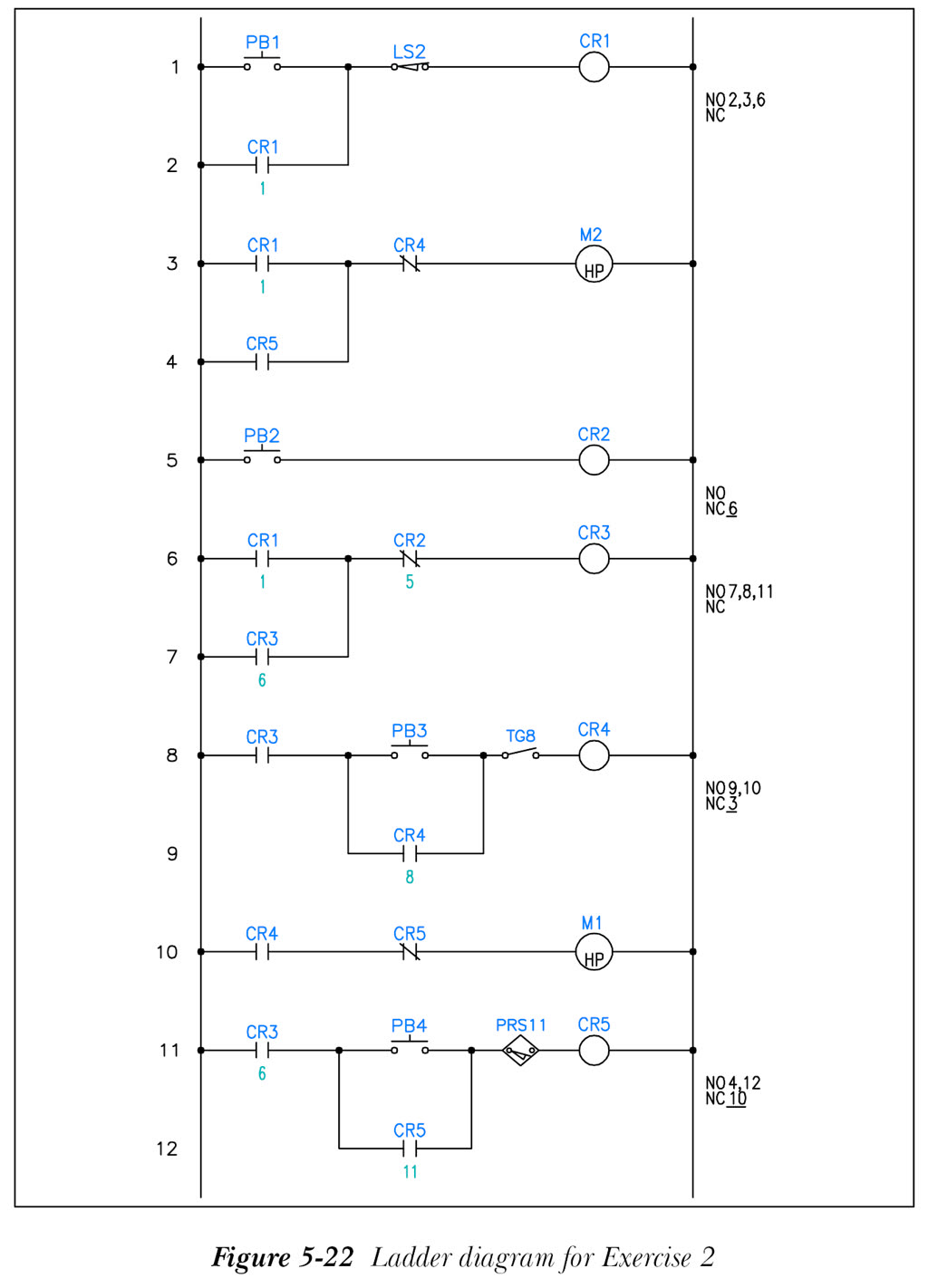

在本练习中，您将把符号库设置从 NFPA 更改为 JIC 125。接下来，您将把 NFPA 库的限位开关 LS1 交换为 JIC 125 库的常开拨动开关 TG8，并将 LS2A 交换为接近开关 PRS11，如图 5-22 所示。此外，您将为 NEW_PROJECT 项目创建项目特定的目录数据库。 （预计时间：20 分钟）
自测题答案
- a
- 交换/更新块
- 添加记录
- 对
- 对
