使 X-Data 可见
命令: AESHOWXDATA

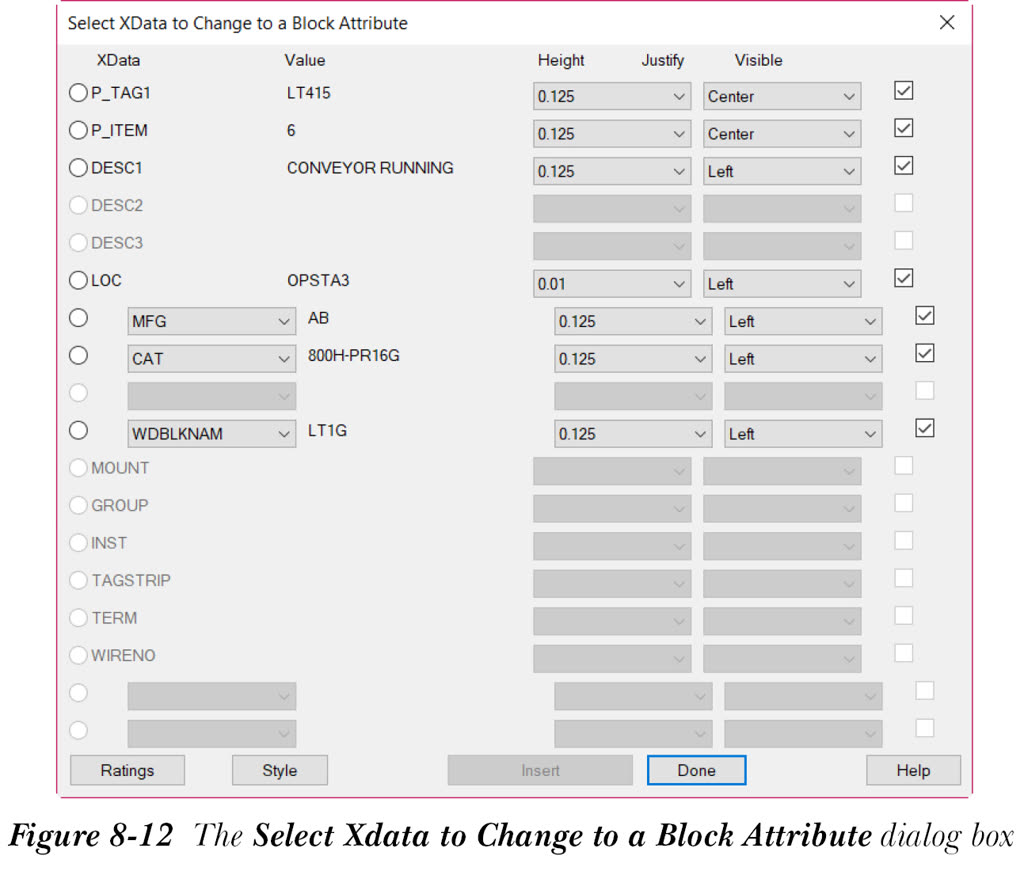

Xdata 也称为扩展实体数据。对于某些函数，AutoCAD Electrical 会向封装块甚至特定属性添加不可见数据。此不可见数据称为 Xdata。“使 Xdata 可见”工具用于将不可见的 Xdata 转换为可见属性，该属性附加到封装块。为此，请从“面板”选项卡的“其他工具”面板中的“面板配置”下拉列表中选择“使 Xdata 可见”工具；系统将提示您选择封装。接下来，选择所需的封装；将显示“选择要更改为块属性的 Xdata”对话框，如图 8-12 所示。
从此对话框中选择 Xdata，例如 P_ITEM、MFG、CAT 等，然后选择“插入”按钮；“选择要更改为块属性的 XData”对话框将消失，系统将提示您指定属性的位置。接下来，指定位置；将再次显示“选择要更改为块属性的 XData”对话框。重复上述过程，使其余 XData 在封装块上可见。
仅当您在“XData”列下选择 XData 属性值时，“插入”按钮才会激活。选择“插入”按钮；系统将提示您指定所选 XData 属性值的位置。接下来，指定位置；XData 属性值将插入封装块，如前所述。在完成将 XData 属性值插入封装块后，选择“完成”按钮。
