教程 1
在本教程中，您将创建一个梯形图，然后在其中插入一个端子符号。此外，您将在“插入/编辑端子符号”对话框中输入所需信息。（预计时间：10 分钟）
完成本教程需要以下步骤：
a. 创建新图形。
b. 在图形中插入梯形图。
c. 将端子符号插入到图形中并输入所需信息。
d. 保存图形。
创建新图形
- 激活 CADCIM 项目。接下来，单击 TUTORIALS 子文件夹，然后创建 C11_tut01.dwg 图形，如前面章节中已讨论的那样。
将梯形图插入到图形中
- 从“原理图” > “插入导线/导线编号” > “插入梯形图”下拉列表中选择“插入梯形图”工具；将显示“插入梯形图”对话框。
- 在“插入梯形图”对话框的编辑框中设置以下值：
宽度 = 5.000 间距 = 1
第一参考 = 100 梯级 = 5
- 在“插入梯形图”对话框中选择“确定”按钮；将提示您指定第一个梯级的起始位置。
-
在命令提示下输入 9,11 并按
ENTER键；梯形图将插入到图形中。
插入端子符号并输入信息
- 从“原理图” > “插入元件” > “图标菜单”下拉列表中选择“图标菜单”工具；将显示“插入元件”对话框。
- 从“NFPA：原理图符号”区域中选择“端子/连接器”图标；将显示“NFPA：端子和连接器”区域。
- 选择位于“NFPA：端子和连接器”区域第三列第一行的“带端子编号的正方形”；将提示您指定插入点。
-
在命令提示下输入 12.5,11 并按
ENTER键；将显示“插入/编辑端子符号”对话框。 - 在“端子”区域的“位置”编辑框中输入 MACHINE，在“标记排”编辑框中输入 TB1，在“编号”编辑框中输入 1。
- 如果对话框尚未展开，请选择“详细信息>>”按钮以展开“插入/编辑端子符号”对话框。
- 从“目录数据”区域中选择“目录查找”按钮；将显示“目录浏览器”对话框。
- 在此对话框中，在“搜索”字段中输入 1492-WFB4 并选择“搜索”按钮。
- 从“目录浏览器”对话框中显示的列表中选择 1492-WFB4 目录值。
- 在“目录浏览器”对话框中选择“确定”按钮；目录值将显示在“目录数据”区域的“制造商”和“目录”编辑框中。
- 在“插入/编辑端子符号”对话框的“修改特性/关联”区域中选择“块特性”按钮；将显示“端子块特性”对话框。
默认情况下，“级数”编辑框中显示 1，“级描述”列下显示 SINGLE，“每连接导线数”列下显示 2。
- 在“左引脚”和“右引脚”列下的行中分别输入 1 和 2。
- 从“端子块特性”对话框中选择“确定”按钮；您在此对话框中输入的值将显示在“特性/关联”区域中。

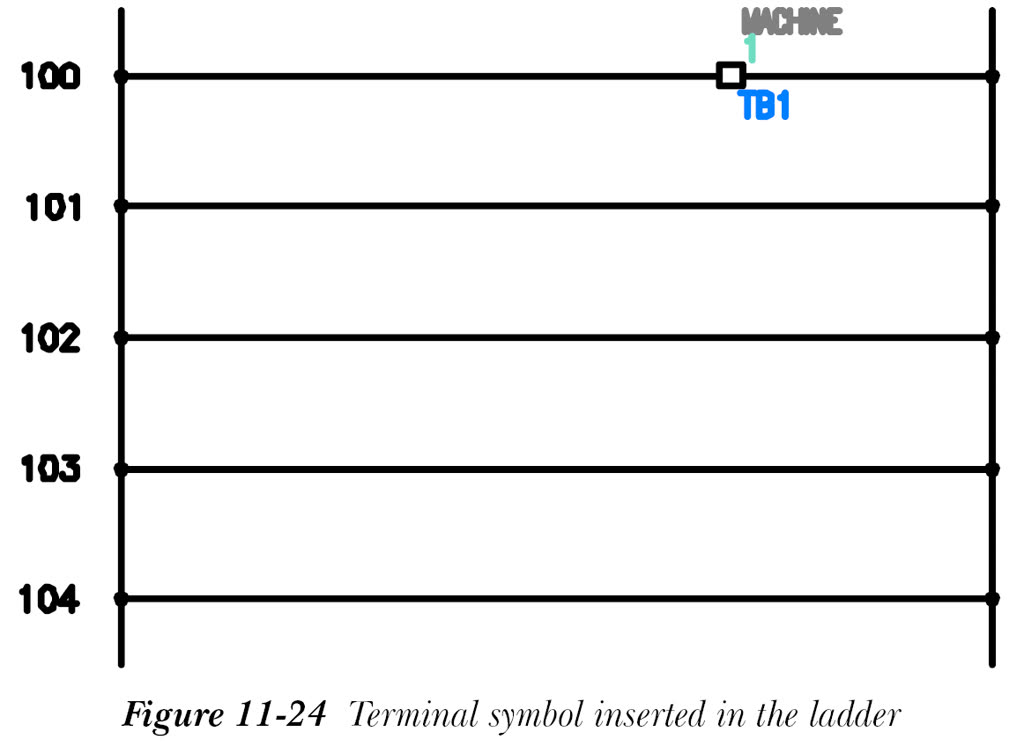

- 从“插入/编辑端子符号”对话框中选择“确定”按钮；端子符号将插入到图形中，如图 11-24 所示。
注意
如果在从“插入/编辑端子符号”对话框中选择“确定”按钮时显示“将符号指定到目录号”消息框，请从此消息框中选择“将符号映射到目录号”选项。
保存图形文件
- 从“应用程序菜单”中选择“保存”以保存图形文件 C11_tut01.dwg。
