教程 4
在本教程中，您将在 CADCIM 项目中标记一个图形，在图形中进行更改，然后使用“标记/验证图形”工具验证该图形。
（预计时间：15 分钟）
完成本教程需要以下步骤：
a. 打开、保存图形并将其添加。
b. 标记图形。
c. 修改图形。
d. 验证图形。
e. 保存图形。
打开、保存图形并将其添加到当前项目
-
从 CADCIM 项目中打开
C13_tut03.dwg并激活 CADCIM 项目。 -
将
C13_tut03.dwg文件另存为C13_tut04.dwg。您也可以从 CADCIM 网站下载此文件。该文件的路径如下：
Textbooks > CAD/CAM > AutoCAD Electrical > AutoCAD Electrical 2025: A Tutorial Approach
- 将图形
C13_tut04.dwg添加到 CADCIM 项目，如前面章节所述。
标记图形

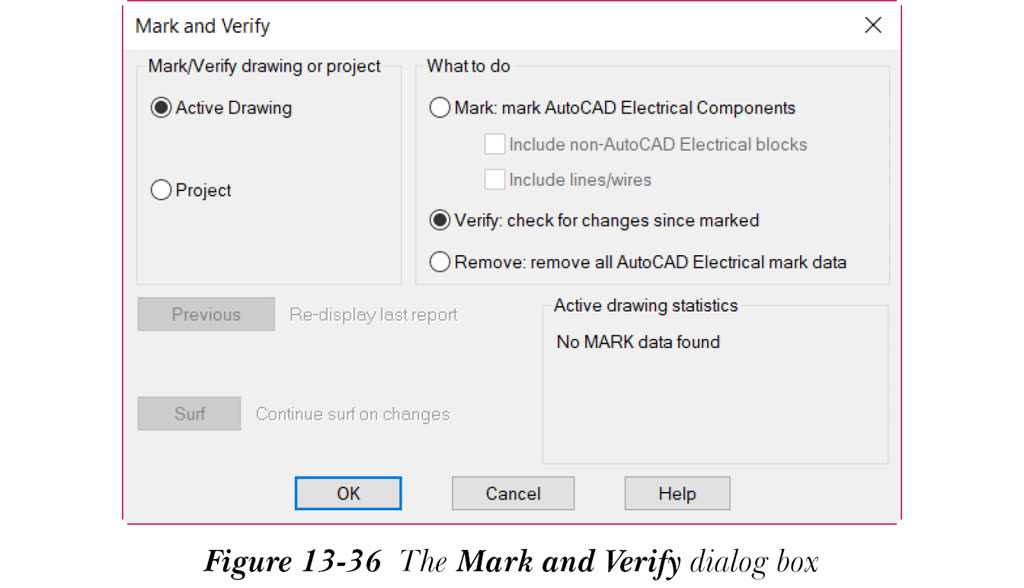

- 从“项目”选项卡的“项目工具”面板中选择“标记/验证图形”工具；将显示“标记和验证”对话框，如图 13-36 所示。
- 在此对话框中，从“要执行的操作”区域中选择“标记：标记 AutoCAD Electrical 元件”单选按钮，并确保在“标记/验证图形或项目”区域中选择了“当前图形”单选按钮。接下来，选择“确定”按钮；将显示“输入您的姓名首字母”对话框。
- 在此对话框中，在相应的编辑框中输入姓名首字母和注释（如果有），然后选择“确定”按钮；AutoCAD Electrical 数据将被标记。
注意
- 要在标记数据中包含非 AutoCAD Electrical 块，请从“要执行的操作”区域中选择“包括非 AutoCAD Electrical 块”复选框。
- 要在标记数据中包含线和导线，请从“要执行的操作”区域中选择“包括线/导线”复选框。
修改数据
-
从“原理图”>“编辑元件”>“编辑元件”下拉列表中选择“编辑”工具；系统提示您选择要编辑的元件。选择
PB1按钮；将显示“插入/编辑元件”对话框。 -
在“目录数据”区域中选择“查阅”按钮；将显示“目录浏览器”对话框。从此对话框中选择
800H-BR6D1，然后选择“确定”按钮；目录数据将在“插入/编辑元件”对话框的“目录数据”区域中修改。此外，将显示“AutoCAD 消息”消息框。从此消息框中选择“确定”按钮。接下来，从“插入/编辑元件”对话框中选择“确定”按钮；将显示“更新其他图形”消息框。从此消息框中选择“任务”按钮。 -
从“原理图”>“编辑元件”>“编辑元件”下拉列表中选择“编辑”工具；系统提示您选择要编辑的元件。选择
PB1A按钮；将显示“插入/编辑元件”对话框。 -
在“目录数据”区域中选择“查阅”按钮；将显示“目录浏览器”对话框。在此对话框中，从“目录浏览器”对话框中选择
800H-BR6D2，然后选择“确定”按钮；目录数据将添加到“插入/编辑元件”对话框的“目录数据”区域中。接下来，从此对话框中选择“确定”按钮；将显示“更新其他图形”消息框。从此消息框中选择“任务”按钮。
验证数据

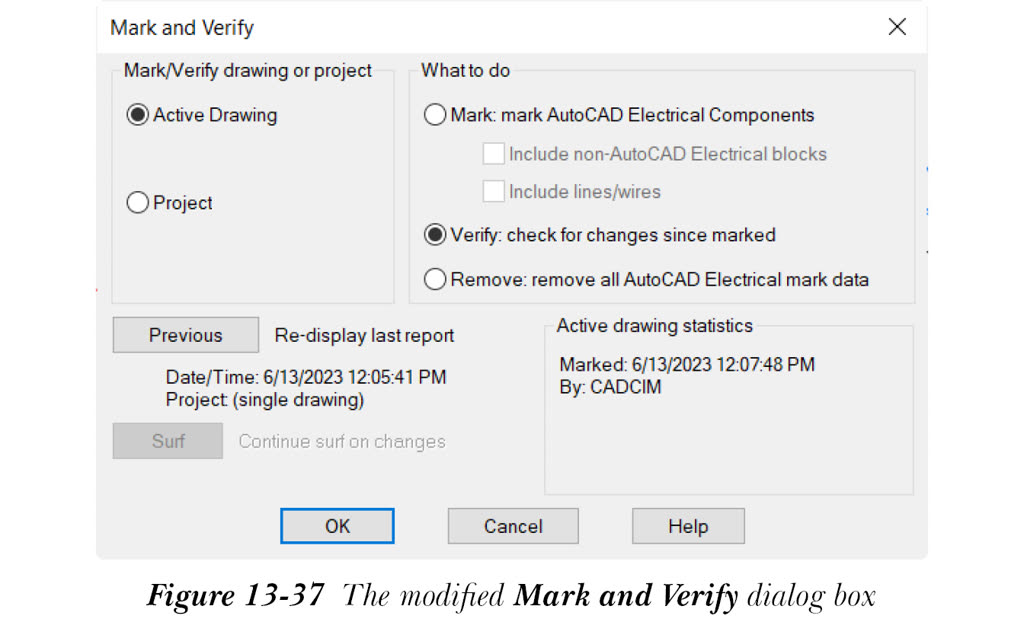

- 从“项目”选项卡的“项目工具”面板中选择“标记/验证图形”工具；将显示修改后的“标记和验证”对话框，如图 13-37 所示。
请注意，“当前图形统计”区域显示当前图形数据被标记的日期和时间，以及在“输入您的姓名首字母”对话框中输入的姓名首字母。

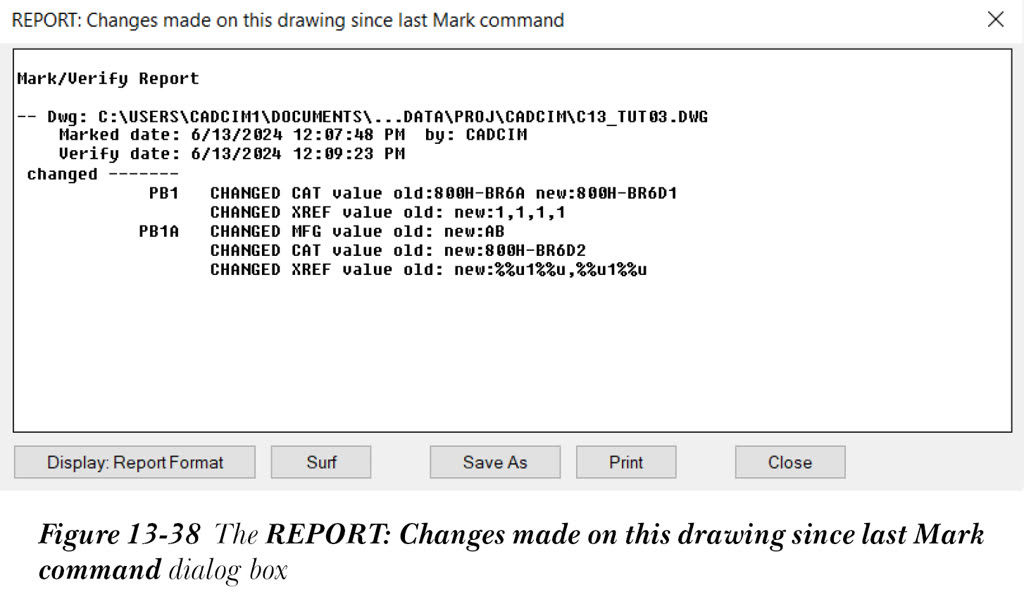

- 确保在“要执行的操作”区域中选择了“验证：检查自标记以来的更改”单选按钮。接下来，选择“确定”按钮；将显示“报表：自上次标记命令以来对此图形所做的更改”对话框，如图 13-38 所示。

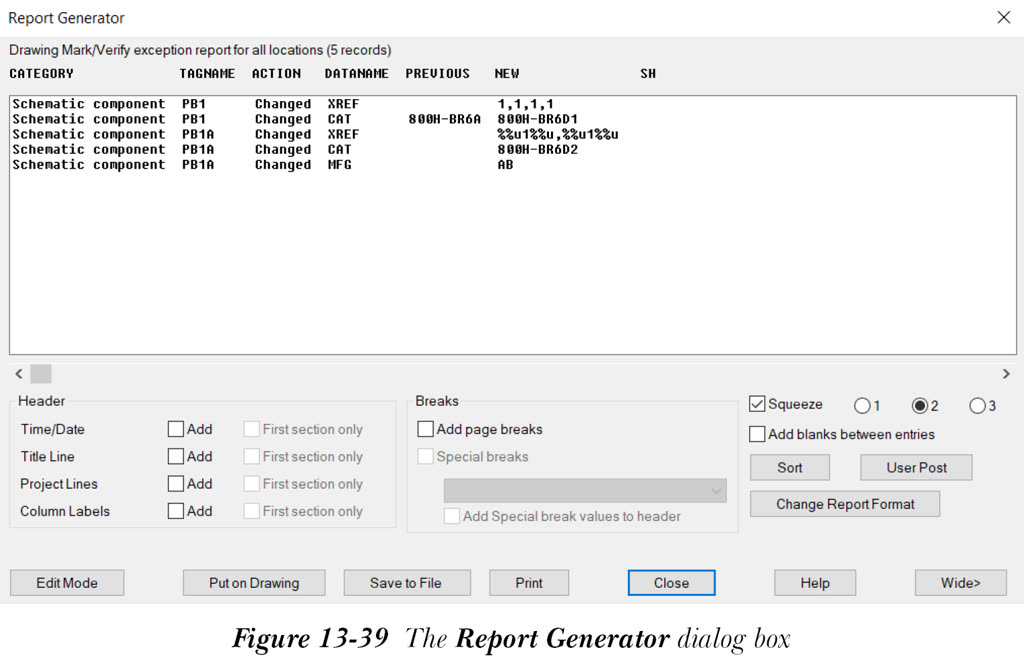

您可以使用此对话框中的“显示报表格式”按钮在“报表生成器”对话框中显示更改，参见图 13-39。使用此对话框，您可以
打印更改、将其保存到文件，或将其以表格格式放置在图形中，如第 9 章中详细讨论的那样。
保存图形文件
- 从应用程序菜单中选择“保存”，或从菜单栏中选择“文件”>“保存”以保存图形文件。
