教程 1

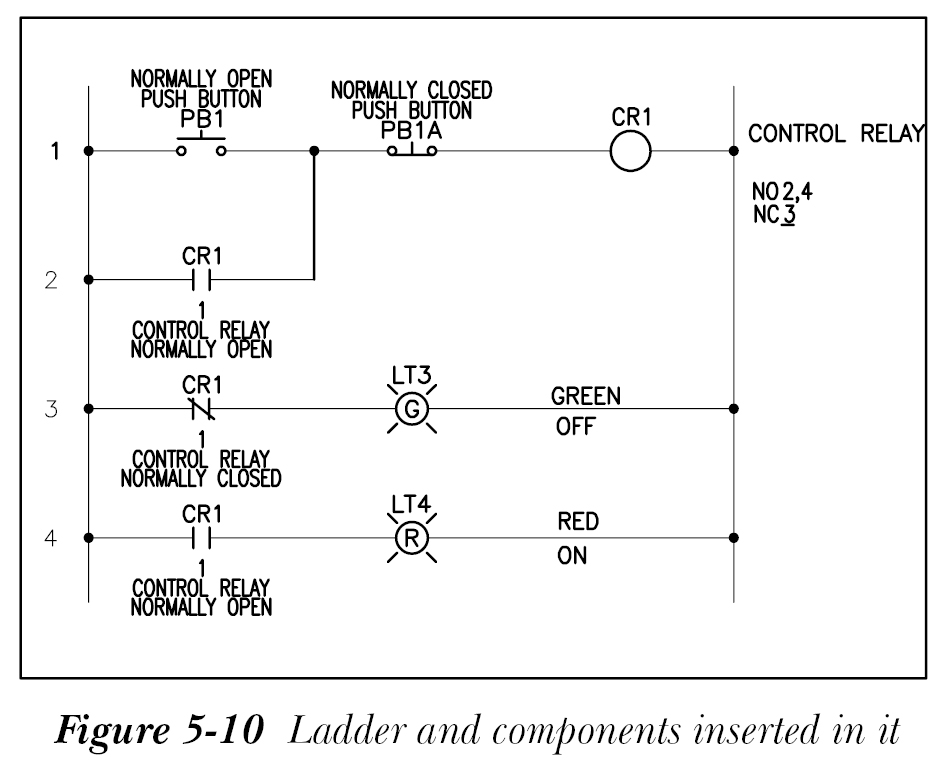

在本教程中，您将在图形中插入一个带有四个梯级的梯形图，然后从“插入元件”对话框中插入按钮、继电器和指示灯。此外，您还将为元件添加描述，如图 5-10 所示。 （预计时间：20 分钟）
完成本教程需要以下步骤：
a. 创建新图形。
b. 将梯形图插入图形中。
c. 插入元件并为元件添加描述。
d. 添加导线。
e. 修剪梯形图的梯级。
f. 保存图形文件。
创建新图形
- 如果“项目管理器”尚未显示，请打开它。
- 激活 CADCIM 项目。
-
在“项目管理器”中选择“新建图形”按钮；将显示“创建新图形”对话框。在“图形文件”区域的“名称”编辑框中输入
C05_tut01。 -
接下来，选择“样板”编辑框右侧的“浏览”按钮；将显示“选择样板”对话框。从此对话框中选择
ACAD_ELECTRICAL样板，然后选择“打开”按钮；样板文件的路径和位置将显示在“样板”编辑框中。 -
在“描述 1”编辑框中输入
Schematic Components。 -
选择“确定”按钮；
C05_tut01.dwg将在 CADCIM 项目中创建，并显示在其图形列表的底部。 -
如前所述，将
C05_tut01.dwg移动到 TUTORIALS 子文件夹中。
将梯形图插入图形中
- 从“原理图”>“插入导线/导线编号”>“插入梯形图”下拉列表中选择“插入梯形图”工具；将显示“插入梯形图”对话框。
- 在“插入梯形图”对话框中设置以下参数：
宽度: 5.0 间距: 1.0
第一参考: 1 梯级: 4
1 相: 选择此单选按钮 是: 选择此单选按钮
设置这些参数后，单击“长度”编辑框；梯形图的长度将自动计算并显示在此编辑框中。
-
选择“确定”按钮；系统将提示您指定第一个梯级的起始位置。在命令提示下输入

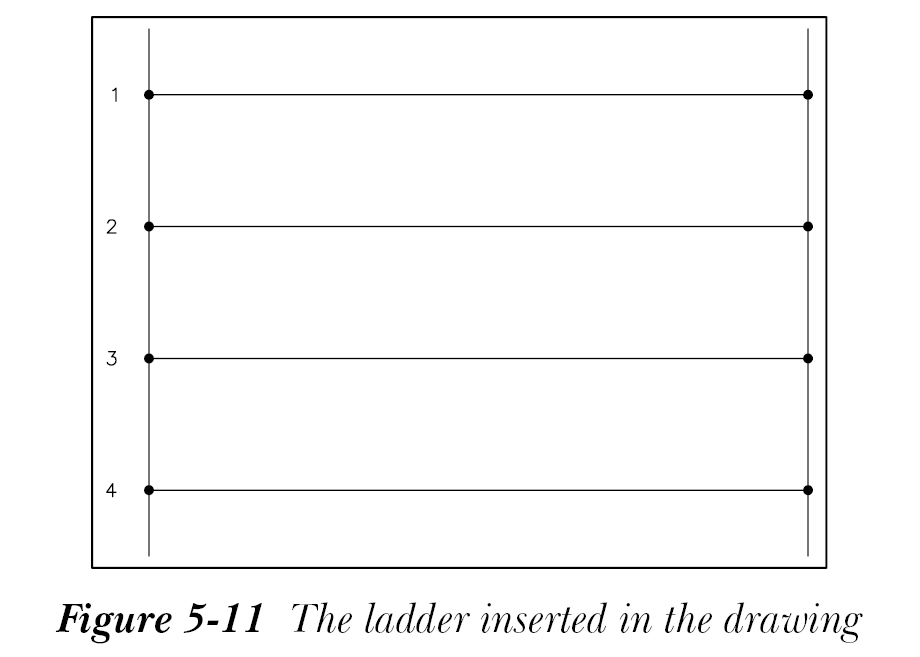

10, 15并按ENTER键；梯形图将插入到图形中，如图 5-11 所示。 - 放大图形。
插入元件并为元件添加描述

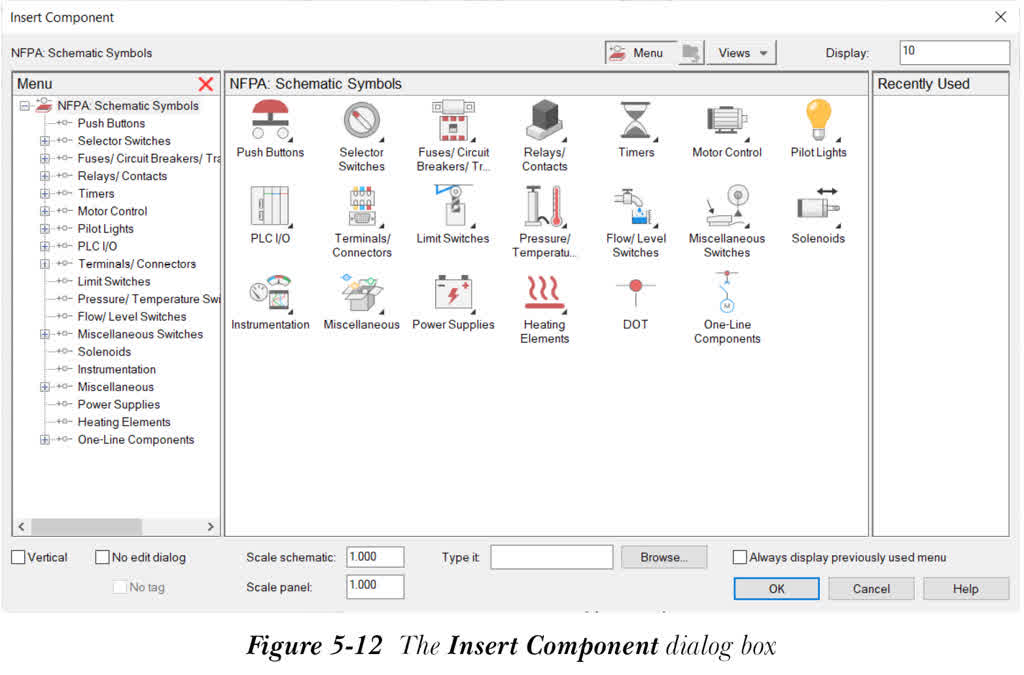

- 从“原理图”>“插入元件”>“图标菜单”下拉列表中选择“图标菜单”工具；将显示“插入元件”对话框，如图 5-12 所示。
- 从“插入元件”对话框右侧显示的“NFPA: 原理图符号”区域中选择“按钮”图标；“NFPA: 原理图符号”区域将被“NFPA: 按钮”区域替换。
- 从“NFPA: 按钮”区域中选择“常开按钮”。您会注意到，元件随光标一起显示。此外，系统将提示您指定按钮的插入点。接下来，将按钮放置在梯级 1 的最左侧；将显示“插入/编辑元件”对话框。
PB1 显示在“元件标记”区域的编辑框中。不要更改该值。
-
分别在“描述”区域的“行 1”和“行 2”编辑框中输入
NORMALLY OPEN和PUSH BUTTON。 -
从“插入/编辑元件”对话框中选择“确定”按钮；
PB1元件将插入到图形中。 - 再次从“原理图”>“插入元件”>“图标菜单”下拉列表中选择“图标菜单”工具；将显示“插入元件”对话框。
- 从“插入元件”对话框右侧显示的“NFPA: 原理图符号”区域中选择“按钮”图标；“NFPA: 原理图符号”区域将修改为“NFPA: 按钮”区域，显示各种类型的按钮。
-
选择“常闭按钮”元件；您会注意到，元件随光标一起显示。此外，系统将提示您指定按钮的插入点。接下来，将按钮放置在梯级 1 上
PB1的右侧，参见图 5-13；将显示“插入/编辑元件”对话框。PB1A显示在“元件标记”区域的编辑框中。不要更改此值。 -
分别在“描述”区域的“行 1”和“行 2”编辑框中输入
NORMALLY CLOSED和PUSH BUTTON。 -
从“插入/编辑元件”对话框中选择“确定”按钮；
PB1A符号将插入到图形中。 - 重复步骤 1。选择“插入元件”对话框的“NFPA: 原理图符号”区域中显示的“继电器/触点”图标；将显示“NFPA: 继电器和触点”区域。
-
选择位于“插入元件”对话框的“NFPA: 继电器和触点”区域中第一行第一列的“继电器线圈”；系统将提示您指定插入点。接下来，将继电器放置在梯级 1 上
PB1A按钮的右侧；将显示“插入/编辑元件”对话框。
CR1 显示在“元件标记”区域的编辑框中。不要更改此值。
-
在“描述”区域的“行 1”编辑框中输入
CONTROL RELAY。 - 在“插入/编辑元件”对话框中选择“确定”按钮；元件将插入到梯形图的梯级 1 中。
- 重复步骤 1。从“插入元件”对话框中选择“继电器/触点”图标；将显示“NFPA: 继电器和触点”区域。
- 从“NFPA: 继电器和触点”区域中选择“继电器常开触点”；系统将提示您指定符号的插入点。将“继电器常开触点”放置在梯级 2 的最左侧；将显示“插入/编辑子元件”对话框。
-
在此对话框中，从“元件标记”区域中选择“图形”按钮；将显示“FAMILY = “CR” 的活动图形列表”对话框。从此对话框中选择
CR1，然后选择“确定”按钮；CR1将显示在“标记”编辑框中。 -
如果尚未显示，请在“描述”区域的“行 1”编辑框中输入
CONTROL RELAY。 -
在“描述”区域的“行 2”编辑框中输入
NORMALLY OPEN。 -
从“插入/编辑子元件”对话框中选择“确定”按钮；
CR1将插入到图形中的梯级 2 上。 - 重复步骤 1。从“插入元件”对话框中的“NFPA: 原理图符号”区域中选择“继电器/触点”图标；将显示“NFPA: 继电器和触点”区域。
- 选择“继电器常闭触点”符号；系统将提示您指定插入点。将该符号放置在梯级 3 的左侧；将显示“插入/编辑子元件”对话框。
-
在此对话框中，从“元件标记”区域中选择“图形”按钮；将显示“FAMILY = “CR” 的活动图形列表”对话框。在此对话框中，选择第一个标记条目
CR1（其描述为CONTROL RELAY），然后选择“确定”按钮；CR1将显示在“标记”编辑框中，并且CONTROL RELAY将显示在“插入/编辑子元件”对话框的“描述”区域的“行 1”编辑框中。 -
接下来，在“描述”区域的“行 2”编辑框中输入
NORMALLY CLOSED。 -
在“插入/编辑子元件”对话框中选择“确定”按钮；
CR1将插入到图形中的梯级 3 上。 -
重复步骤 1。接下来，从“NFPA: 原理图符号”区域中选择“指示灯”图标；“NFPA: 原理图符号”区域将修改为“NFPA: 指示灯”区域。接下来，选择位于第一行第二列的“绿色标准”符号；系统将提示您指定插入点。将该符号放置在梯级 3 上“继电器常闭触点”符号的右侧；将显示“插入/编辑元件”对话框。默认情况下，
LT3显示在“元件标记”区域的编辑框中。不要更改此值。 -
分别在“描述”区域的“行 1”和“行 2”编辑框中输入
GREEN和OFF。 -
从“插入/编辑元件”对话框中选择“确定”；
LT3符号将插入到梯级 3 上。 -
同样，将描述为
CONTROL RELAY和NORMALLY OPEN的CR1（继电器常开触点）放置在梯级 4 的最左侧。 -
从“插入元件”对话框中插入描述为

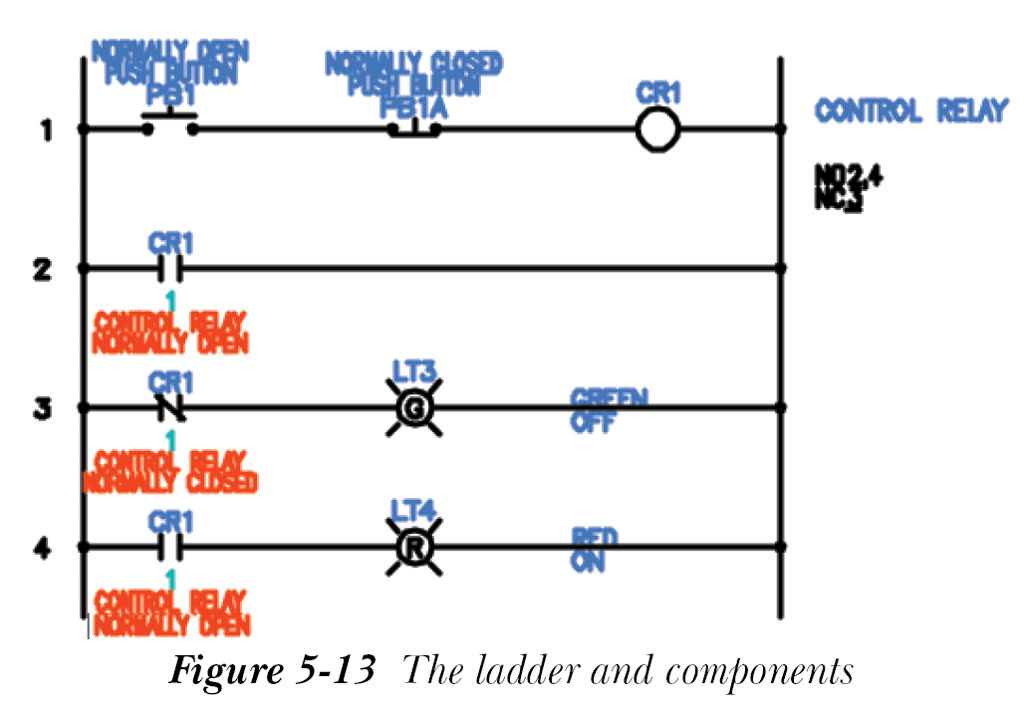

RED和ON的指示灯（红色标准），放置在梯级 4 上CR1的右侧。图 5-13 显示了插入了以下元件的梯形图：
(a) PB1，(b) PB1A，(c) CR1 及其触点，(d) LT3 和 (e) LT4
注意
为了检查插入在梯级 1 上的继电器线圈（CR1）的交叉参考字段，请从“原理图”选项卡的“编辑元件”面板中选择“编辑”工具；系统将提示您选择元件。接下来，选择位于梯级 1 上的 CR1；将显示“插入/编辑元件”对话框。在此对话框中，“交叉参考”区域显示与此继电器线圈一起使用的常开和常闭触点的数量。
添加导线
- 从“原理图”>“插入导线/导线编号”>“导线”下拉列表中选择“导线”工具；系统将提示您指定导线的起点。
-
单击梯级 1 的

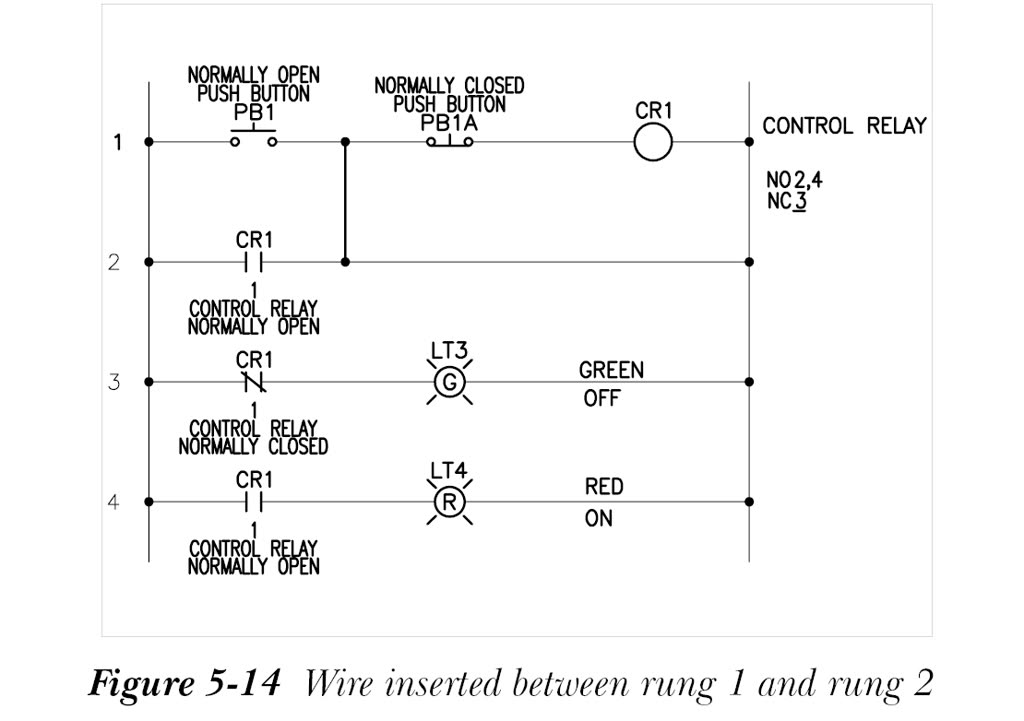

PB1和PB1A的中间，向下拖动光标并单击梯级 2；在梯级 1 和梯级 2 之间绘制一条导线，这些梯级被连接起来，如图 5-14 所示。按ESC键退出命令。
修剪梯级

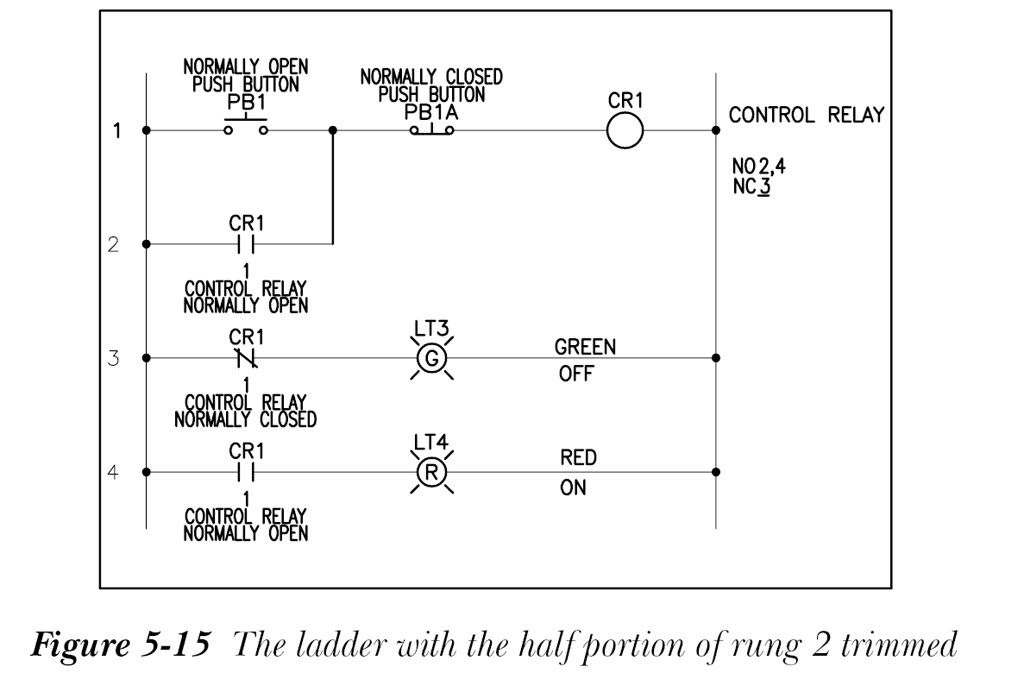

- 从“原理图”选项卡的“编辑导线/导线编号”面板中选择“修剪导线”工具；系统将提示您选择导线。选择梯级 2 的右侧部分；所选部分将被移除，如图 5-15 所示。接下来，按
ESC键退出命令。
保存图形文件
- 从“应用程序菜单”中选择“保存”以保存
C05_tut01.dwg图形文件。
