教程 2

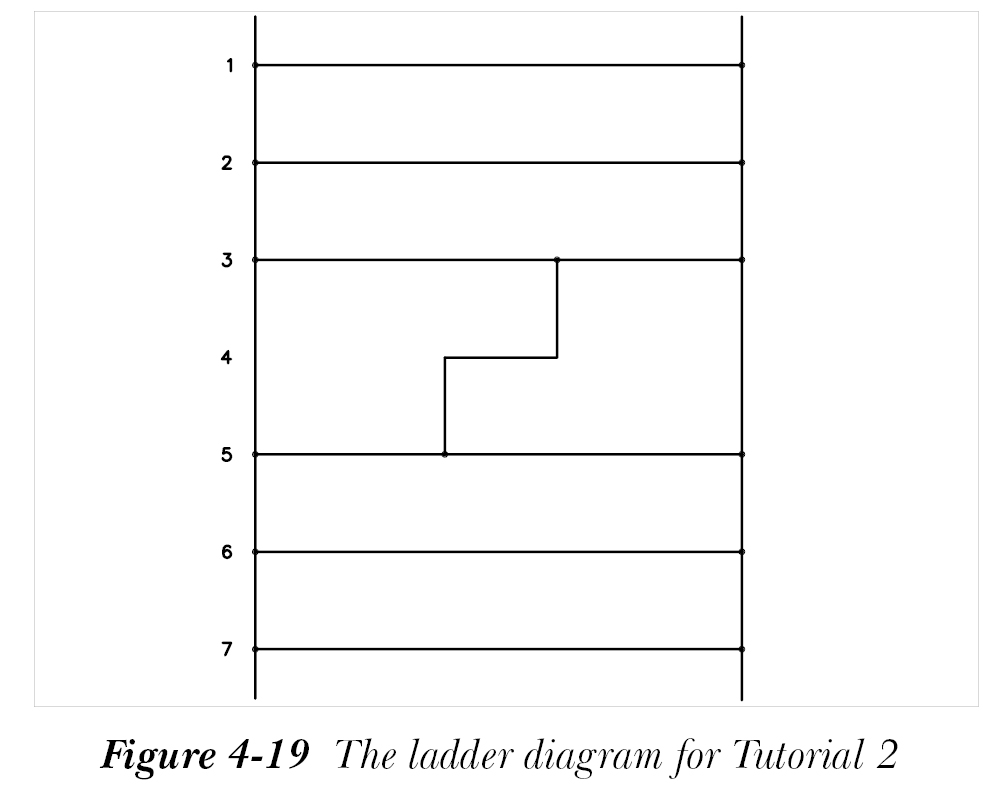

在本教程中，您将拉伸并修改在本章教程 1 中创建的梯形图。此外，您将向梯形图添加梯级，如图 4-19 所示。（预计时间：10 分钟）
完成本教程需要执行以下步骤：
a. 打开、保存图形，并将其添加到 CADCIM 项目图形列表。
b. 拉伸梯形图。
c. 修改梯形图。
d. 向梯形图添加梯级。
e. 保存图形文件。
打开、保存图形并将其添加到 CADCIM 项目列表
- 打开
C04_tut01.dwg文件，然后将其另存为C04_tut02.dwg。
您也可以从 www.cadcim.com 下载该文件。文件路径如下：
Textbooks > CAD/CAM > AutoCAD Electrical > AutoCAD Electrical 2025: A Tutorial Approach
- 在 CADCIM 项目的 TUTORIALS 子文件夹上单击鼠标右键；将显示快捷菜单。接下来，从快捷菜单中选择“添加活动图形”选项；“将项目默认值应用于图形设置”消息框将显示。从该消息框中选择“是”按钮；
C04_tut02.dwg将添加到 CADCIM 项目的 TUTORIALS 子文件夹中图形列表的底部。接下来，从“应用程序菜单”中选择“保存”以保存图形。
拉伸梯形图
-

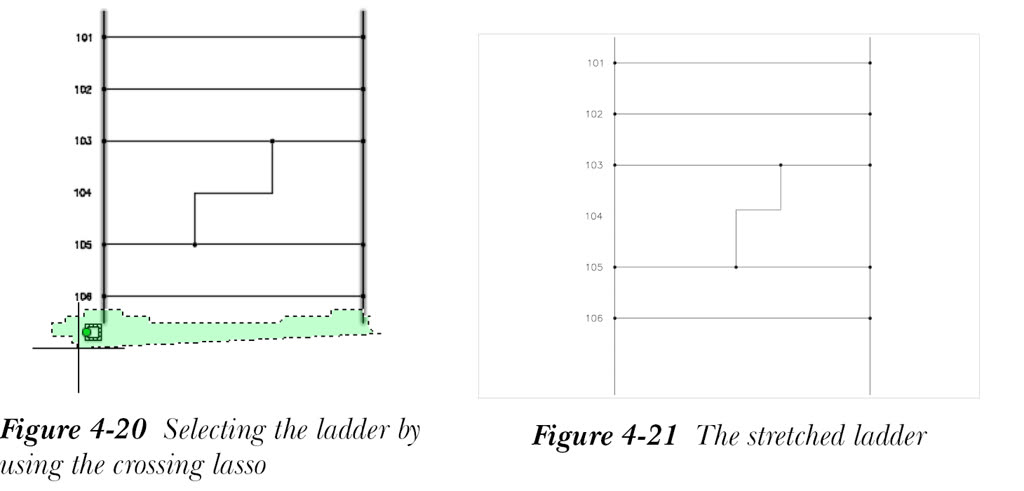

从“常用”选项卡的“修改”面板中选择“拉伸”工具。使用从右到左的交叉套索选择梯形图，如图 4-20 所示，然后按
ENTER键。确保仅选择梯形图的垂直母线。 - 通过选择垂直母线的下端来指定基点。现在，垂直向下移动光标并单击以拉伸垂直母线，请参见图 4-21。
修改梯形图

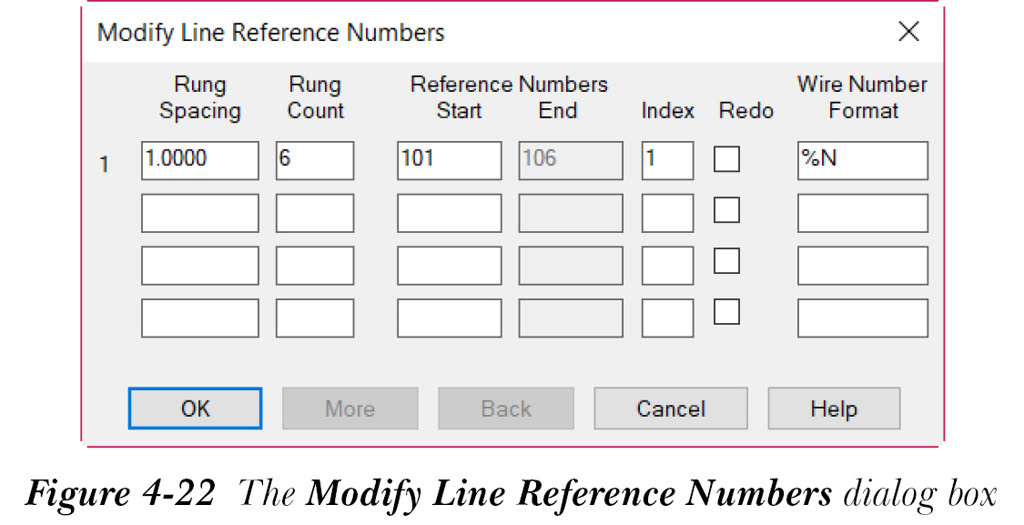

- 拉伸梯形图后，您需要修改它。为此，请从“原理图”>“编辑导线/导线编号”>“修改梯形图”下拉列表中选择“修改梯形图”工具；“修改线参考编号”对话框将显示，如图 4-22 所示。
由于您在创建梯形图时在“插入梯形图”对话框的“间距”编辑框中输入了 1.0000，因此“梯级间距”编辑框中梯级之间的间距显示为 1.0000。
-
分别在“梯级数”和“参考编号起始”编辑框中输入
7和1。同时，确保“索引”编辑框中显示1。 - 在“梯级间距”、“梯级数”和“参考编号起始”编辑框中输入值后，“重做”复选框将自动选中。如果未选中，请手动选择它。
默认情况下，“导线编号格式”编辑框中显示 %N。请勿更改它。

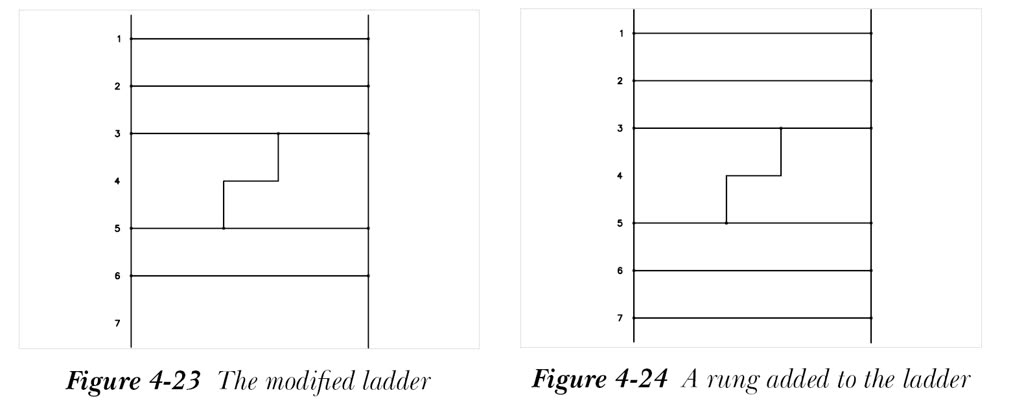

- 选择“确定”按钮；新的参考编号将分配给梯形图，请参见图 4-23。
向梯形图添加梯级
- 从“原理图”>“编辑导线/导线编号”>“修改梯形图”下拉列表中选择“添加梯级”工具；系统将提示您指定梯级的位置。
- 在垂直母线之间、梯级 6 下方的区域中单击；梯级将添加到梯级 6 下方，如图 4-24 所示。
- 按
ENTER键退出命令。
保存图形
- 从“应用程序菜单”中选择“保存”以保存
C04_tut02.dwg图形文件。
