插入 X 网格标签

插入 X 网格标签

命令: AEXZONE

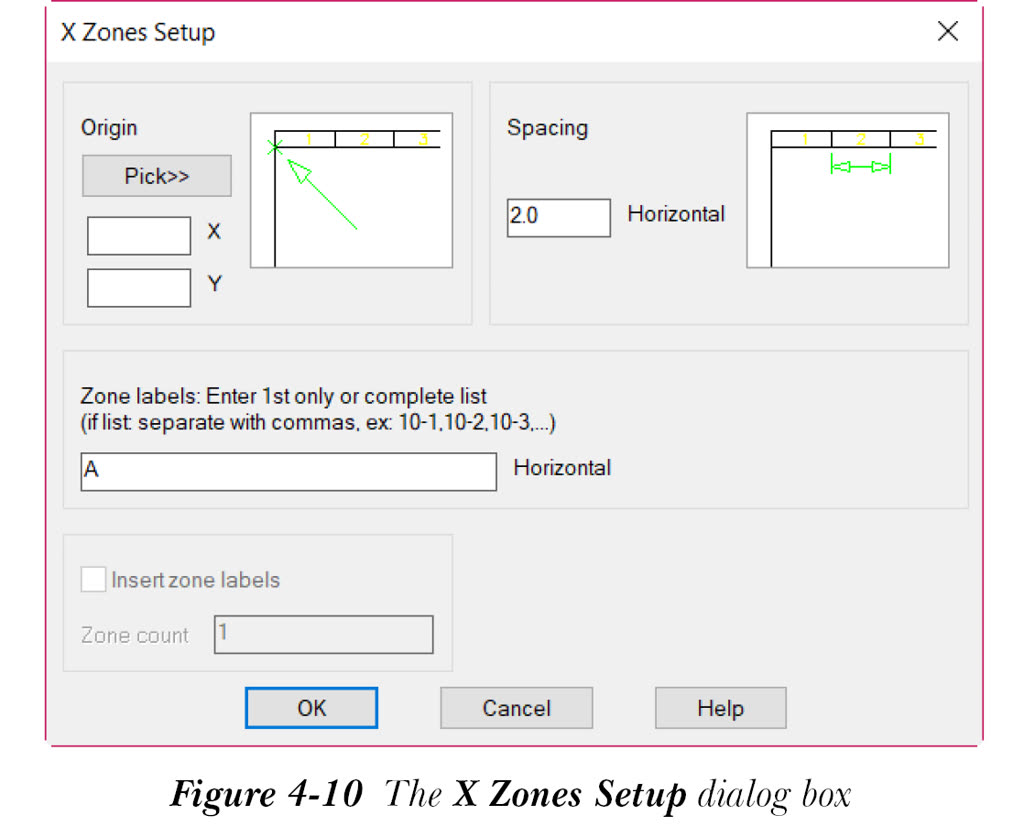

“X 区域设置”工具用于将 X 网格标签插入到使用 X 区域进行格式参考的图形梯形图中。要将 X 网格标签插入梯形图，请从“原理图”选项卡的“插入导线/导线编号”面板中的“插入梯形图”下拉列表中选择“X 区域设置”工具；“X 区域设置”对话框将显示，如图 4-10 所示。

请注意，仅当您在“图形特性”对话框的“图形格式”选项卡中选择了“X 区域”单选按钮时，才会显示此对话框。如果未选择此单选按钮，则将显示“AutoCAD 消息”消息框，指示该图形未针对 X 区域进行配置。

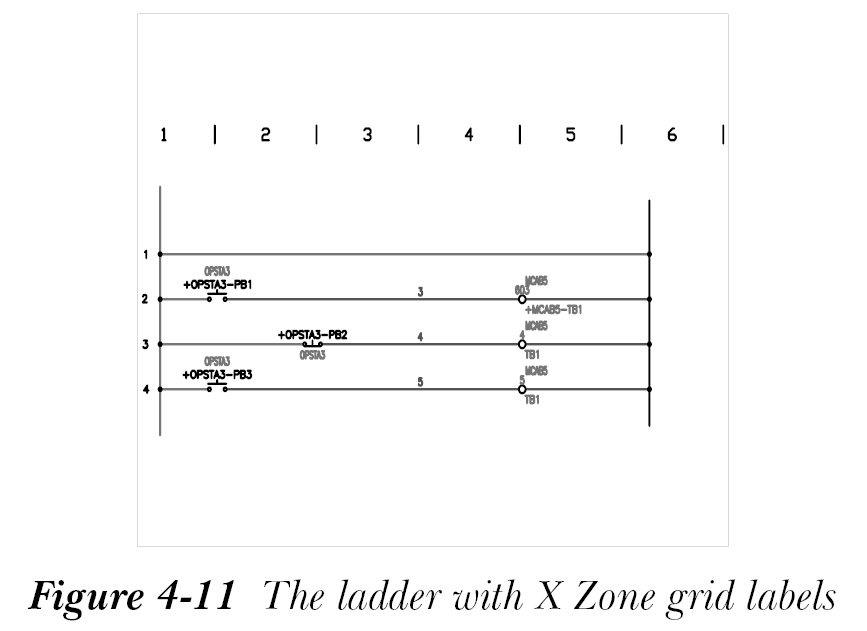

或者，您可以通过在“图形特性”或“项目特性”对话框的“图形格式”选项卡中选择“X 区域”单选按钮，然后选择“设置”按钮，来调用“X 区域设置”对话框。在“X 区域设置”对话框中指定所需设置后，选择“确定”按钮；X 区域网格标签将插入到图形中，如图 4-11 所示。
