学生项目 SP

学生项目

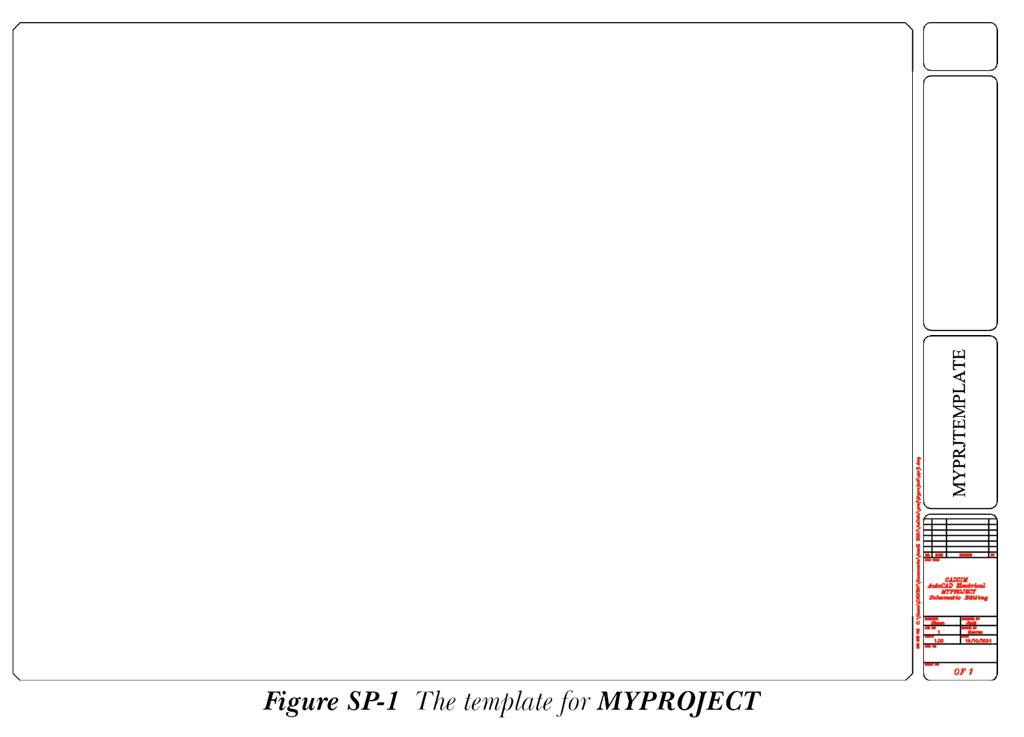

创建一个名为 MYPROJECT 的新项目。接下来，创建一个名为 myprjtemplate 的新模板，参见图 SP-1。

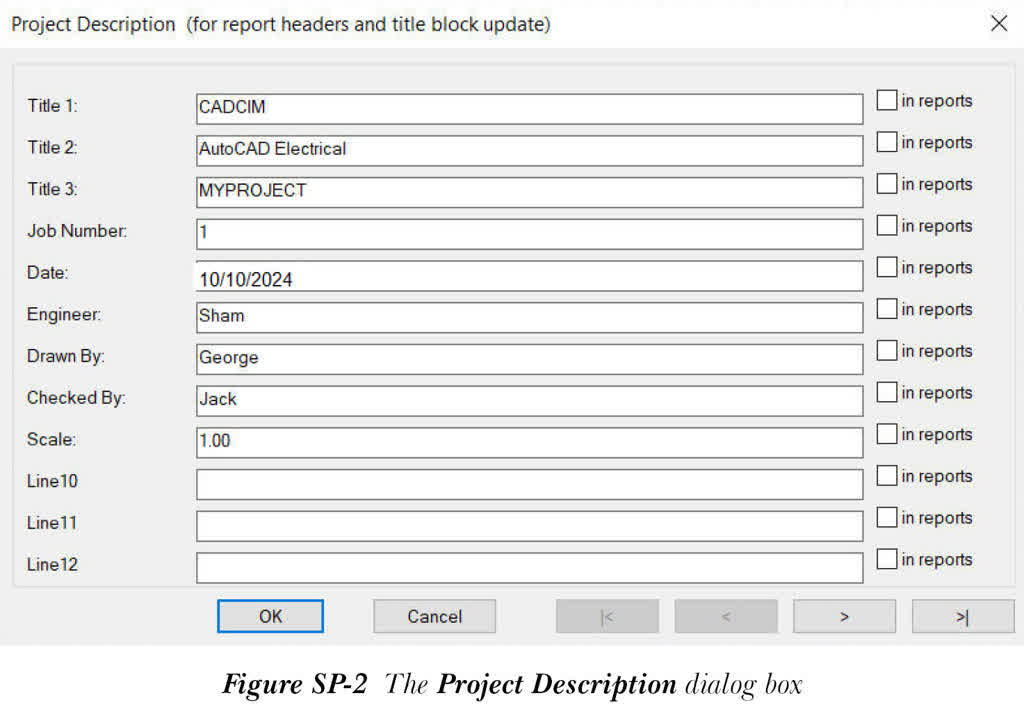

使用此模板，在 MYPROJECT 项目中创建一个新的图形文件 sprj1.dwg。向此项目添加描述，如图 SP-2 所示。

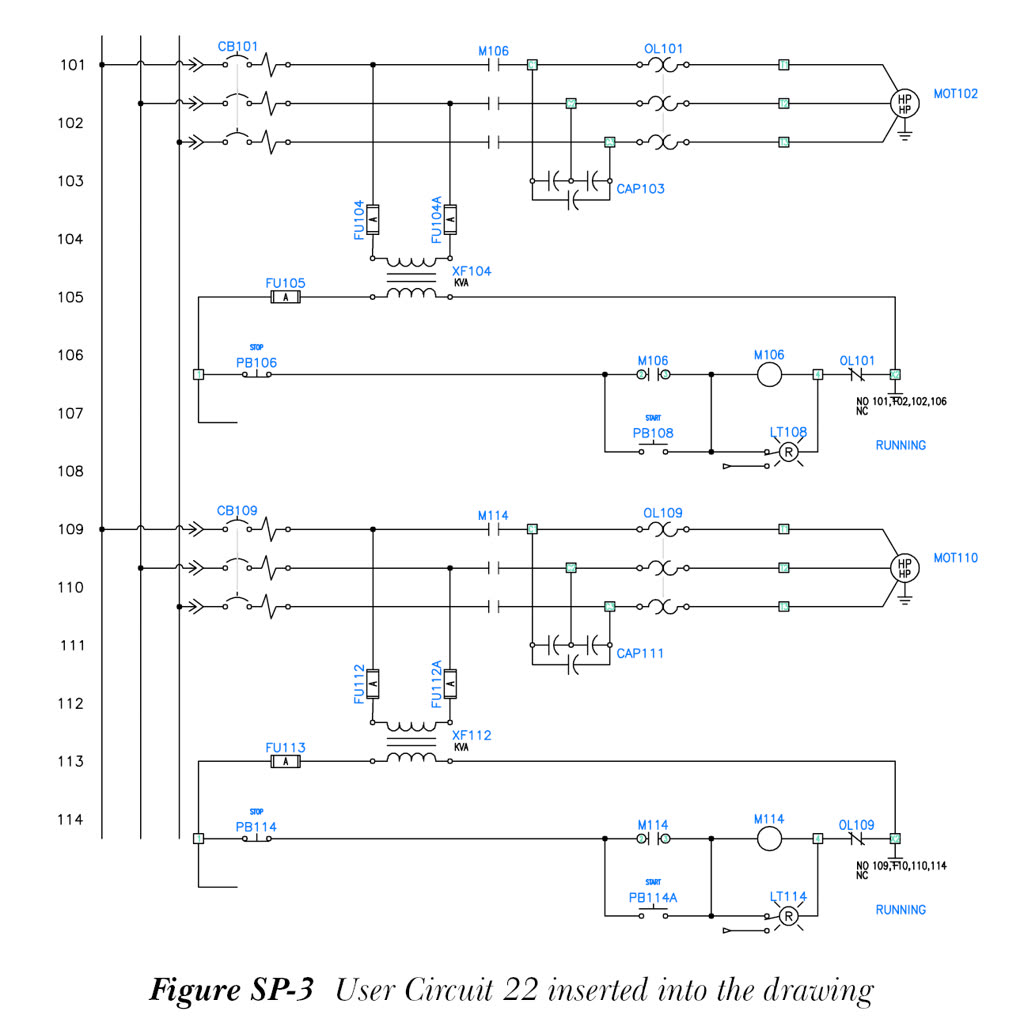

插入一个三相梯形图，起始线参考编号为 101，然后在两个点处将用户回路 22 插入到图形中，参见图 SP-3

。编辑图形中的元件，向其中添加目录信息和其他详细信息。使用属性编辑工具显示、移动和调整这些元件属性的大小。使用“电气审核”工具审核图形并更正错误。接下来，为元件报表和材料清单报表创建并保存格式文件，参见图 SP-4。

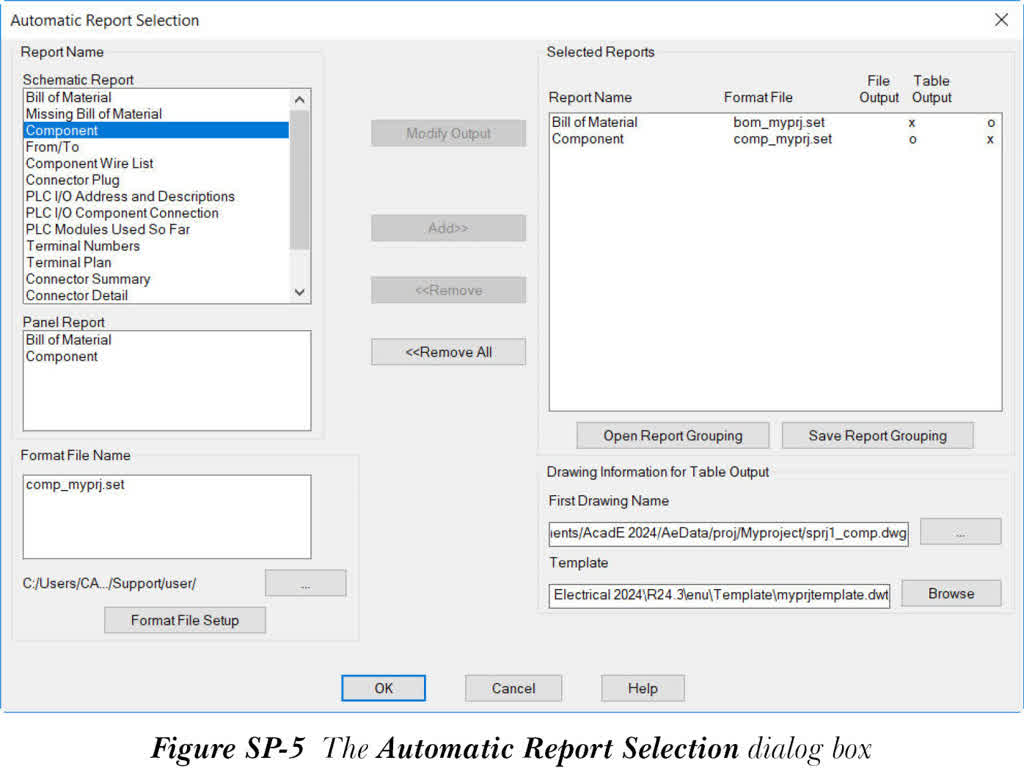

现在，使用“自动报表”工具对格式文件进行分组并生成累积报表，参见图 SP-5。

提示：要创建 myprjtemplate 模板，请使用 ACAD_Electrical 模板创建一个新图形。接下来，使用“常用”选项卡的“块”面板中的“编辑”工具，更改块中的徽标。另外，为 MYPROJECT 创建 wdl 文件。
