设置图形界限

设置图形界限

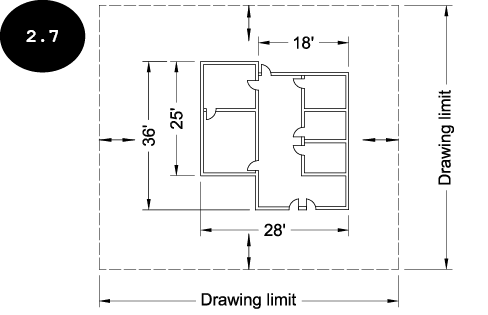

定义图形单位后，在绘图区域中设置图形界限（工作区域）非常重要。图形界限是绘图区域中一条不可见的假想矩形边界，它定义了工作空间的大小。设置图形界限有助于定义边界内的栅格显示、在边界内放大或缩小图形以及打印图形。你可以根据图形的整体尺寸为图形设置图形界限。例如，如果你正在绘制一栋大约 28 英尺 x 36 英尺的建筑平面图，则可以将图形界限设置为大约 56 英尺 x 72 英尺。请注意，图形界限是你的工作区域大小，它容纳整个图形和尺寸并留有一些额外空间，参见图 2.7。

要为图形定义图形界限，请在命令行窗口中输入 LIMITS，然后按 ENTER 键。下面将讨论用于设置图形界限的命令提示。

命令: LIMITS

重置模型空间界限:

指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>: 0,0

指定右上角点 <420.0000,297.0000>: 56,72

注意：如果打开了栅格显示，则默认情况下栅格会显示在整个绘图区域中。要在图形界限内显示栅格，请在命令行窗口中输入 GRIDDISPLAY，然后在命令提示中输入 0。接下来，按 ENTER 键。你将在本章后面了解有关栅格设置的更多信息。
