倒角图形实体

倒角图形实体

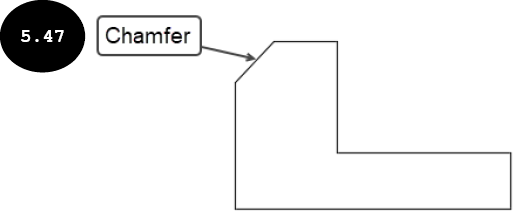

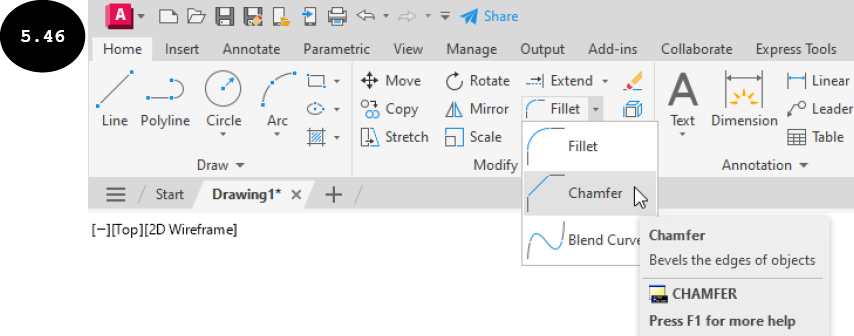

倒角是与其相邻边不垂直的斜面边缘。在 AutoCAD 中,您可以使用“修改”面板中的倒角工具创建倒角,参见图 5.46。图 5.47 显示了在其左上角带有倒角的图形。


在 AutoCAD 中,您可以使用两种方法创建倒角:距离距离方法和角度距离方法。接下来将讨论这两种方法。

使用距离距离方法创建倒角

  1. 单击“修改”面板中圆角工具旁边的向下箭头。将出现一个弹出工具栏。在此弹出工具栏中,单击倒角工具,参见图 5.46。或者,在命令行窗口中输入 CHA,然后按 ENTER 键。系统提示您选择用于创建倒角的第一条直线。

选择第一条直线或 [放弃(Undo) 多段线(Polyline) 距离(Distance) 角度(Angle) 修剪(Trim) 方法(mEthod) 多个(Multiple)]:

在您选择用于倒角的第一条直线之前,建议定义创建倒角的方法类型。

  1. 单击命令提示中的距离选项,或输入 D 然后按 ENTER 键调用距离距离方法。系统提示您指定第一个倒角距离。

指定第一个倒角距离 <0.0000>:
  1. 输入第一个倒角距离值,然后按 ENTER 键。系统提示您指定第二个倒角距离。

指定第二个倒角距离 <0.0000>:
  1. 输入第二个倒角距离值,然后按 ENTER 键。系统提示您选择用于创建倒角的第一条直线。

选择第一条直线或 [放弃(Undo) 多段线(Polyline) 距离(Distance) 角度(Angle) 修剪(Trim) 方法(mEthod) 多个(Multiple)]:

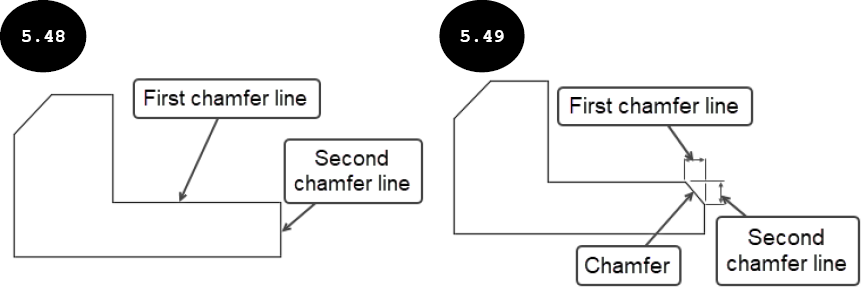

  1. 单击第一条倒角直线,参见图 5.48。系统提示您选择第二条倒角直线。

选择第二条直线,或按住 Shift 键选择要应用角点的对象或 [距离(Distance) 角度(Angle) 方法(Method)]:
  1. 单击第二条倒角直线,参见图 5.48。将创建具有指定距离的倒角,参见图 5.49。

使用角度距离方法创建倒角

  1. 单击“修改”面板中圆角工具旁边的向下箭头。将出现一个弹出工具栏。在此弹出工具栏中,单击倒角工具。或者,在命令行窗口中输入 CHA,然后按 ENTER 键。系统提示您选择用于创建倒角的第一条直线。

选择第一条直线或 [放弃(Undo) 多段线(Polyline) 距离(Distance) 角度(Angle) 修剪(Trim) 方法(mEthod) 多个(Multiple)]:
  1. 单击命令提示中的角度选项,或输入 A 然后按 ENTER 键调用角度距离方法。系统提示您指定第一条直线上的倒角长度。

指定第一条直线的倒角长度 <0.0000>:
  1. 输入倒角长度值,然后按 ENTER 键。系统提示您指定倒角角度。

指定第一条直线的倒角角度 <0>:
  1. 输入倒角角度值,然后按 ENTER 键。系统提示您选择倒角第一条直线。

选择第一条直线或 [放弃(Undo) 多段线(Polyline) 距离(Distance) 角度(Angle) 修剪(Trim) 方法(mEthod) 多个(Multiple)]:

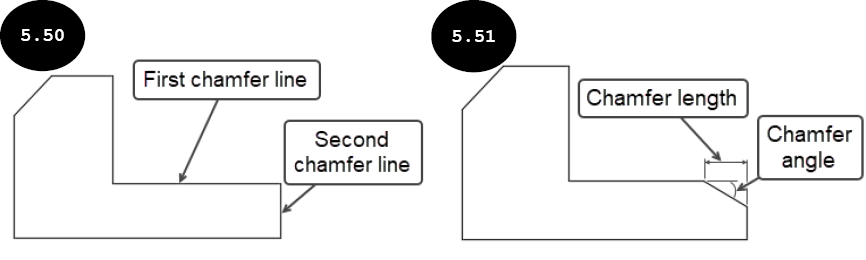

  1. 单击第一条倒角直线,参见图 5.50。系统提示您选择第二条直线。

选择第二条直线,或按住 Shift 键选择要应用角点的对象或 [距离(Distance) 角度(Angle) 方法(Method)]:
  1. 单击第二条倒角直线,参见图 5.50。将创建具有指定角度和距离的倒角,参见图 5.51。
