绘制矩形

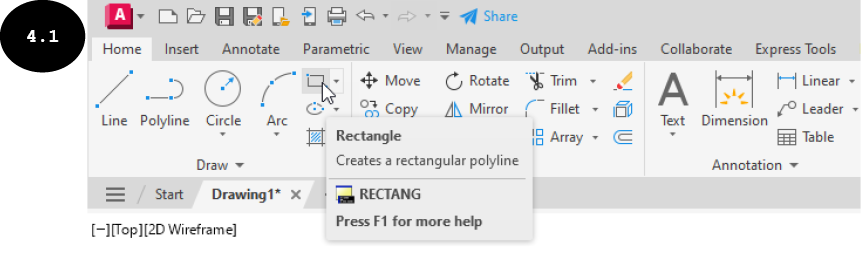

矩形由四条线段组成，被视为单个对象。在 AutoCAD 中，您可以使用“主页”选项卡“绘图”面板中的“矩形”工具，通过不同方法绘制矩形，参见图 4.1。下面将讨论使用“矩形”工具创建矩形的各种方法。

通过指定对角点绘制矩形
通过指定面积和一条边绘制矩形
通过指定尺寸绘制矩形
以一定角度绘制矩形
绘制带倒角的矩形
绘制带圆角的矩形
绘制带标高的矩形
绘制带厚度的矩形
绘制带宽度的矩形

通过指定对角点绘制矩形

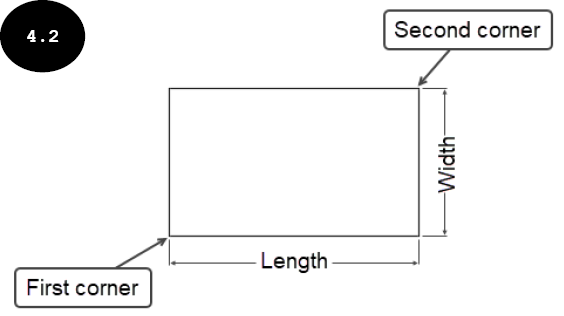

在 AutoCAD 中，您可以通过指定矩形的对角点来绘制矩形。指定的第一个角点定义矩形的位置，指定的第二个角点定义矩形的长度和宽度，参见图 4.2。该方法讨论如下：

单击“主页”选项卡“绘图”面板中的“矩形”工具。或者，在“命令行”窗口中输入 REC，然后按 Enter 键。“矩形”工具被激活，并提示您指定矩形的第一个角点。


指定第一个角点或 [倒角(C) 标高(E) 圆角(F) 厚度(T) 宽度(W)]:

在绘图区单击鼠标左键以指定矩形的第一个角点。系统提示您指定矩形的第二个角点。或者，您可以在“命令行”窗口中输入坐标 (X, Y) 来指定矩形的第一个角点。


指定另一个角点或 [面积(A) 尺寸(D) 旋转(R)]:

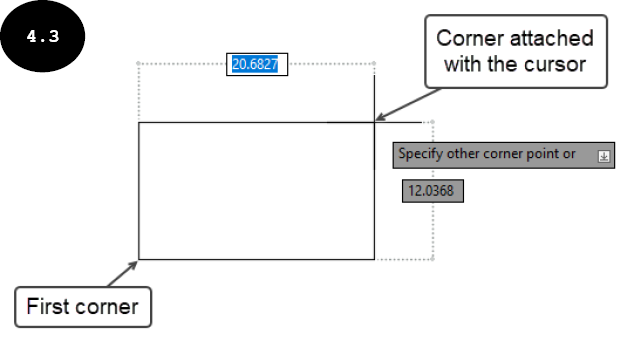

沿对角线方向移动光标，在绘图区指定矩形的第二个角点。此时会出现矩形的预览，第一个角点固定在指定位置，第二个角点附着在光标上，参见图 4.3。

在光标附近出现的“动态输入”框中输入矩形的长度和宽度值，以定义矩形的第二个角点。您可以按 Tab 键从一个“动态输入”框切换到另一个，以指定这些值。输入长度和宽度值后，按 Enter 键。矩形即在绘图区中创建完成。

注意：如果光标附近没有出现用于指定矩形长度和宽度值的“动态输入”框，您需要单击状态栏中的“动态输入”按钮，打开“动态输入”模式。

通过指定面积和一条边绘制矩形

您可以使用“矩形”工具，通过指定矩形的面积和一条边（长度或宽度）来绘制矩形。该方法讨论如下：

注意：在指定矩形的面积和一条边（长度/宽度）后，AutoCAD 会自动使用以下公式计算矩形的另一条边：矩形面积 = 长度 X 宽度。例如，如果您指定矩形面积为 500 单位，长度为 50 单位，则宽度将等于 500/50，即 10 单位。

单击“主页”选项卡“绘图”面板中的“矩形”工具。或者，在“命令行”窗口中输入 REC，然后按 Enter 键。“矩形”工具被激活，并提示您指定矩形的第一个角点。


指定第一个角点或 [倒角(C) 标高(E) 圆角(F) 厚度(T) 宽度(W)]:

在绘图区单击鼠标左键或输入坐标 (X, Y) 以指定矩形的第一个角点。系统提示您指定矩形的第二个角点。


指定另一个角点或 [面积(A) 尺寸(D) 旋转(R)]:

在“动态输入”框或“命令行”窗口中输入 A，然后按 Enter 键。系统提示您指定矩形的面积。或者，单击命令提示中的“面积”选项以指定矩形的面积。


输入以当前单位计算的矩形面积 <10.0000>:

输入矩形的面积，然后按 Enter 键。系统提示您指定矩形的长度或宽度。


计算矩形标注时依据 [长度(L) 宽度(W)] <长度>:

输入 L，然后按 Enter 键以定义矩形的长度。系统提示您指定矩形的长度。请注意，要定义矩形的宽度，您需要在“命令行”窗口中输入 W。


输入矩形长度 <5.0000>:

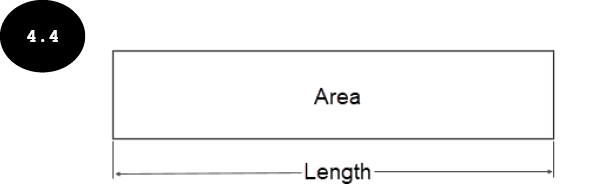

输入矩形的长度值，然后按 Enter 键。具有指定面积和长度的矩形即在绘图区中绘制完成，参见图 4.4。

注意：命令提示中 < > 符号内输入的值是该命令上次定义的值或默认值。例如，在提示“计算矩形标注时依据 [长度(L) 宽度(W)] <长度>:”中，<> 内输入的长度是该命令的默认选项。如果您想使用默认选中的选项，可以直接按 Enter 键；否则，请在“命令行”窗口中指定新选项，然后按 Enter 键。

通过指定尺寸绘制矩形

您可以使用“矩形”工具，通过指定尺寸（长度和宽度）来绘制矩形。该方法讨论如下：

单击“矩形”工具，或在“命令行”窗口中输入 REC。系统提示您指定矩形的第一个角点。


指定第一个角点或 [倒角(C) 标高(E) 圆角(F) 厚度(T) 宽度(W)]:

在绘图区单击鼠标左键或指定坐标 (X, Y) 以指定矩形的第一个角点。系统提示您指定矩形的第二个角点。


指定另一个角点或 [面积(A) 尺寸(D) 旋转(R)]:

输入 D，然后按 Enter 键。系统提示您指定矩形的长度。或者，您可以单击命令提示中的“尺寸”选项。


指定矩形的长度 <100.000>:

输入矩形的长度值，然后按 Enter 键。系统提示您指定矩形的宽度。


指定矩形的宽度 <2.0000>:

输入矩形的宽度值，然后按 Enter 键。系统提示您指定矩形的另一个角点。


指定另一个角点或 [面积(A) 尺寸(D) 旋转(R)]:

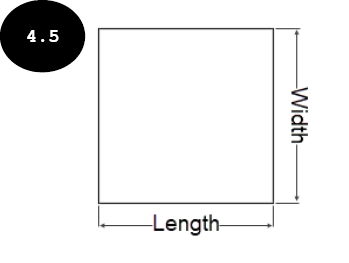

单击以指定矩形的另一个角点。具有指定长度和宽度的矩形即在绘图区中绘制完成，参见图 4.5。

以一定角度绘制矩形

您可以使用“矩形”工具，以一定角度绘制矩形。该方法讨论如下：

单击“矩形”工具。系统提示您指定矩形的第一个角点。


指定第一个角点或 [倒角(C) 标高(E) 圆角(F) 厚度(T) 宽度(W)]:

在绘图区单击鼠标左键或输入坐标 (X, Y) 以指定矩形的第一个角点。系统提示您指定矩形的第二个角点。


指定另一个角点或 [面积(A) 尺寸(D) 旋转(R)]:

输入 R，然后按 Enter 键。系统提示您指定矩形的旋转角度。您也可以单击命令提示中的“旋转”选项来指定矩形的旋转角度。


指定旋转角度或 [拾取点(P)] <0.0000>:

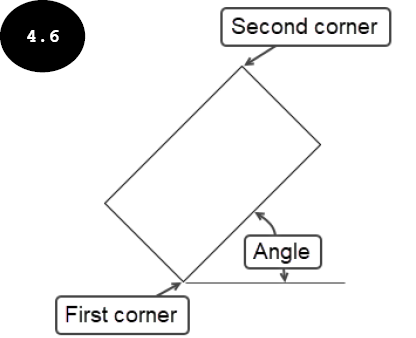

输入旋转角度，然后按 Enter 键，参见图 4.6。系统提示您指定矩形的另一个角点。


指定另一个角点或 [面积(A) 尺寸(D) 旋转(R)]:

在绘图区中移动光标。绘图区中会出现以指定角度显示的矩形预览。接下来，在绘图区单击鼠标左键以定义矩形的第二个角点，参见图 4.6。您也可以输入坐标 (X, Y) 来定义矩形的第二个角点。

绘制带倒角的矩形

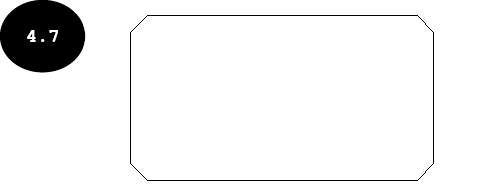

在 AutoCAD 中，您可以使用“矩形”工具绘制角点带倒角的矩形，参见图 4.7。该方法讨论如下：

单击“矩形”工具。系统提示您指定矩形的第一个角点。


指定第一个角点或 [倒角(C) 标高(E) 圆角(F) 厚度(T) 宽度(W)]:

单击命令提示中的“倒角”选项，或输入 C，然后按 Enter 键。系统提示您指定第一个倒角距离。


指定矩形的第一个倒角距离 <0.0000>:

输入第一个倒角距离，然后按 Enter 键。系统提示您指定第二个倒角距离。


指定矩形的第二个倒角距离 <0.0000>:

输入第二个倒角距离，然后按 Enter 键。系统提示您指定矩形的第一个角点。


指定第一个角点或 [倒角(C) 标高(E) 圆角(F) 厚度(T) 宽度(W)]:

在绘图区单击鼠标左键或输入坐标 (X, Y) 以指定矩形的第一个角点。系统提示您指定矩形的第二个角点。


指定另一个角点或 [面积(A) 尺寸(D) 旋转(R)]:

在绘图区单击鼠标左键或输入坐标 (X, Y) 以指定矩形的第二个角点。每个角点都带倒角的矩形即在绘图区中绘制完成。

绘制带圆角的矩形

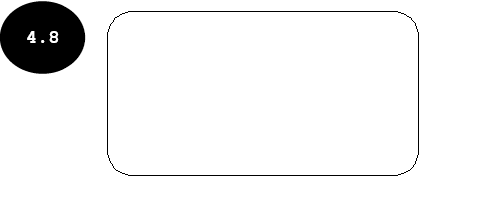

在 AutoCAD 中，您可以使用“矩形”工具绘制角点带圆角的矩形，参见图 4.8。该方法讨论如下：

单击“矩形”工具。系统提示您指定矩形的第一个角点。


指定第一个角点或 [倒角(C) 标高(E) 圆角(F) 厚度(T) 宽度(W)]:

单击命令提示中的“圆角”选项，或输入 F，然后按 Enter 键。系统提示您指定矩形的圆角半径。


指定矩形的圆角半径 <0.0000>:

输入矩形的圆角半径，然后按 Enter 键。系统提示您指定矩形的第一个角点。


指定第一个角点或 [倒角(C) 标高(E) 圆角(F) 厚度(T) 宽度(W)]:

在绘图区单击鼠标左键或输入坐标 (X, Y) 以指定矩形的第一个角点。系统提示您指定矩形的第二个角点。


指定另一个角点或 [面积(A) 尺寸(D) 旋转(R)]:

在绘图区单击鼠标左键或输入坐标 (X, Y) 以指定矩形的第二个角点。角点带圆角的矩形即在绘图区中绘制完成。

绘制带标高的矩形

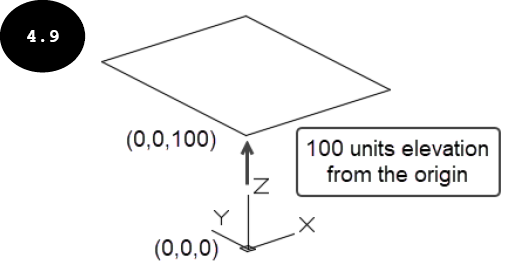

您可以使用“矩形”工具，沿 Z 方向从原点 (0,0,0) 起在指定标高上绘制矩形，参见图 4.9。该方法讨论如下：

单击“矩形”工具。系统提示您指定矩形的第一个角点。


指定第一个角点或 [倒角(C) 标高(E) 圆角(F) 厚度(T) 宽度(W)]:

单击命令提示中的“标高”选项，或输入 E，然后按 Enter 键。系统提示您指定矩形的标高。


指定矩形的标高 <0.0000>:

输入沿 z 轴从原点 (0,0,0) 起的标高值，然后按 Enter 键。系统提示您指定矩形的第一个角点。


指定第一个角点或 [倒角(C) 标高(E) 圆角(F) 厚度(T) 宽度(W)]:

指定矩形的第一个角点。系统提示您指定矩形的第二个角点。


指定另一个角点或 [面积(A) 尺寸(D) 旋转(R)]:

指定矩形的第二个角点。具有指定标高的矩形即在绘图区中绘制完成，参见图 4.9。

注意：您可以单击屏幕右上角 ViewCube 中的“主页”按钮，将矩形的方向更改为等轴测，以查看所绘制矩形的标高。

绘制带厚度的矩形

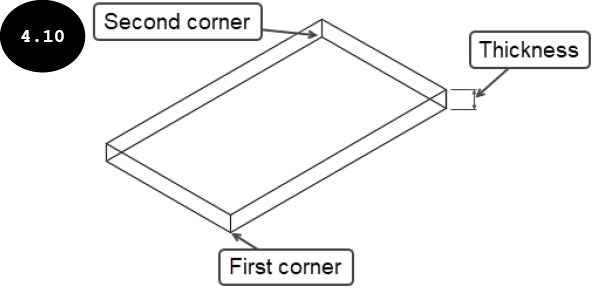

您可以使用“矩形”工具，沿 z 轴绘制具有指定厚度的矩形，参见图 4.10。该方法讨论如下：

单击“矩形”工具。系统提示您指定矩形的第一个角点。


指定第一个角点或 [倒角(C) 标高(E) 圆角(F) 厚度(T) 宽度(W)]:

单击命令提示中的“厚度”选项，或输入 T，然后按 Enter 键。系统提示您指定矩形沿 z 轴的厚度。


指定矩形的厚度 <0.0000>:

输入沿 z 轴从原点 (0,0,0) 起的厚度值，然后按 Enter 键。系统提示您指定矩形的第一个角点。


指定第一个角点或 [倒角(C) 标高(E) 圆角(F) 厚度(T) 宽度(W)]:

指定矩形的第一个角点。系统提示您指定矩形的第二个角点。


指定另一个角点或 [面积(A) 尺寸(D) 旋转(R)]:

指定矩形的第二个角点。具有指定厚度的矩形即在绘图区中绘制完成。
单击屏幕右上角 ViewCube 中的“主页”按钮。图形的方向将更改为等轴测，参见图 4.10。

绘制带宽度的矩形

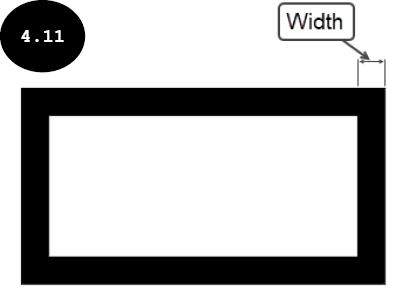

您可以使用“矩形”工具绘制具有指定宽度的矩形，参见图 4.11。该方法讨论如下：

单击“矩形”工具。系统提示您指定矩形的第一个角点。


指定第一个角点或 [倒角(C) 标高(E) 圆角(F) 厚度(T) 宽度(W)]:

单击命令提示中的“宽度”选项，或输入 W，然后按 Enter 键。系统提示您指定矩形的宽度。


指定矩形的线宽 <0.0000>:

输入矩形的宽度值，然后按 Enter 键。系统提示您指定矩形的第一个角点。


指定第一个角点或 [倒角(C) 标高(E) 圆角(F) 厚度(T) 宽度(W)]:

指定矩形的第一个角点。系统提示您指定矩形的第二个角点。


指定另一个角点或 [面积(A) 尺寸(D) 旋转(R)]:

指定矩形的第二个角点。具有指定宽度的矩形即在绘图区中绘制完成，参见图 4.11。
