绘制构造线和射线

绘制构造线和射线

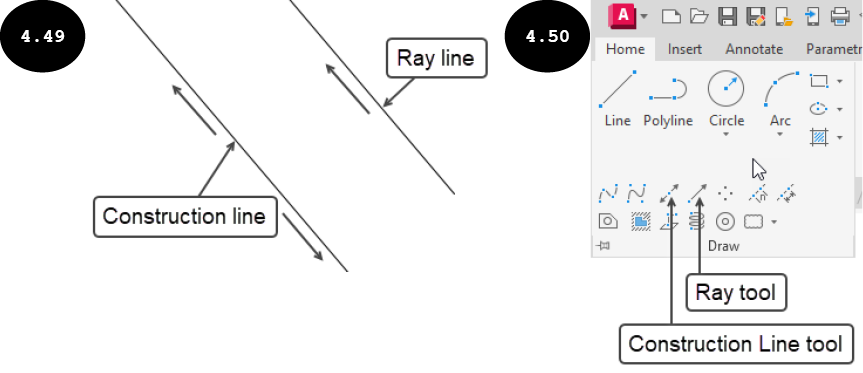

构造线和射线用作创建对象的参考线。构造线也称为 XLINE。构造线向两个方向延伸至无限长，并穿过两个指定的点，参见图 4.49。而射线仅从第一个指定点起向一个方向延伸至无限长，参见图 4.49。您可以使用“构造线”工具创建构造线 (XLINE)，使用“射线”工具创建射线。这两种工具都位于“主页”选项卡展开的“绘图”面板中，参见图 4.50。下面将讨论绘制构造线和射线的方法。

绘制构造线

绘制构造线的方法讨论如下：

1. 展开“主页”选项卡的“绘图”面板，然后单击“构造线”工具，参见图 4.50。“构造线”工具被激活，并提示您在绘图区中指定一个点。或者，在“命令行”窗口中输入 XLINE，然后按 Enter 键以激活“构造线”工具。

指定点或 [水平(H) 垂直(V) 角度(A) 二等分(B) 偏移(O)]:

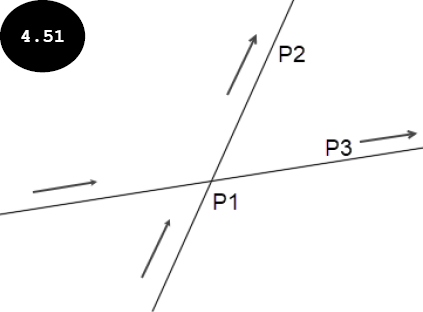

2. 单击以在绘图区中指定一个点 (P1)，参见图 4.51。系统提示您指定通过点。

指定通过点:

3. 单击以在绘图区中指定一个点 (P2)，参见图 4.51。一条穿过指定点（P1 和 P2）的无限长构造线即在绘图区中绘制完成。此外，绘图区中会出现另一条构造线的预览，使其穿过第一个指定点并附着在光标上。这意味着您可以通过在绘图区中指定点，依次创建多条构造线。
4. 单击以在绘图区中指定另一个点 (P3)，参见图 4.51。另一条穿过点（P1 和 P3）的无限长构造线即在绘图区中绘制完成。此外，绘图区中会出现另一条构造线的预览。同样，您可以创建多条穿过同一公共点的构造线。
5. 创建完构造线后，按 Enter 键退出该工具。图 4.51 显示了在绘图区中创建的两条构造线。

您还可以使用“构造线”工具创建水平、垂直、成角度、二等分和偏移的构造线。下面将讨论创建这些构造线的方法。

绘制水平和垂直构造线

1. 展开“主页”选项卡的“绘图”面板，然后单击“构造线”工具。“构造线”工具被激活，并提示您在绘图区中指定一个点。或者，您可以在“命令行”窗口中输入 XLINE，然后按 Enter 键以激活“构造线”工具。

指定点或 [水平(H) 垂直(V) 角度(A) 二等分(B) 偏移(O)]:

2. 在“命令行”窗口中输入 H，然后按 Enter 键。或者，您可以单击命令提示中的“水平”选项。一条附着在光标上的水平构造线即显示出来，并提示您指定通过点。

指定通过点:

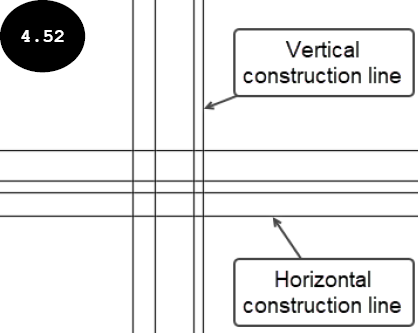

3. 单击以在绘图区中指定一个点。一条穿过指定点的水平构造线即创建完成，参见图 4.52。请注意，另一条附着在光标上的水平构造线会显示出来。因此，您可以通过在绘图区中指定点，依次创建多条水平构造线。
4. 创建完水平构造线后，按 Enter 键。
5. 同样，您可以通过在“命令行”窗口中输入 V 或单击命令提示中的“垂直”选项来创建垂直构造线，参见图 4.52。

绘制成角度的构造线

1. 调用“构造线”工具。系统提示您在绘图区中指定一个点。

指定点或 [水平(H) 垂直(V) 角度(A) 二等分(B) 偏移(O)]:

2. 在“命令行”窗口中输入 A，然后按 Enter 键。系统提示您指定构造线的角度值。或者，您可以单击命令提示中的“角度”选项。

输入构造线的角度(0) 或 [参照(R)]:

3. 输入角度值，然后按 Enter 键。一条以指定角度显示的构造线即附着在光标上。此外，系统提示您指定通过点。

指定通过点:

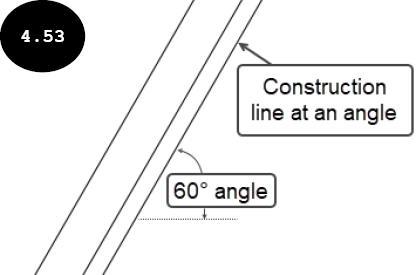

4. 单击以在绘图区中指定一个点。一条穿过指定点的指定角度构造线即创建完成，参见图 4.53。此外，另一条指定角度的构造线会附着在光标上。因此，您可以通过在绘图区中指定点，依次创建多条构造线。
5. 创建完构造线后，按 Enter 键或右键单击以退出。

绘制二等分构造线

1. 调用“构造线”工具。系统提示您在绘图区中指定一个点。

指定点或 [水平(H) 垂直(V) 角度(A) 二等分(B) 偏移(O)]:

2. 在“命令行”窗口中输入 B，然后按 Enter 键。系统提示您指定顶点。或者，您可以单击命令提示中的“二等分”选项。

指定角的顶点:

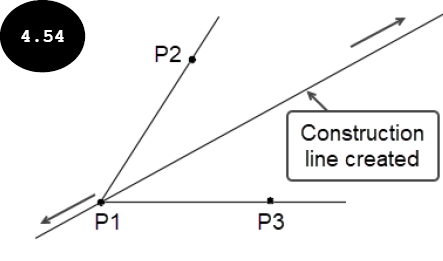

3. 单击以在绘图区中指定顶点 (P1)，参见图 4.54。系统提示您指定角的起点。

指定角的起点:

4. 单击以在绘图区中指定角的起点 (P2)，参见图 4.54。系统提示您指定角的端点。

指定角的端点:

5. 单击以在绘图区中指定角的端点 (P3)，参见图 4.54。一条穿过顶点 (P1) 并平分由指定点形成的角的构造线即创建完成，参见图 4.54。接下来，按 Enter 键或右键单击以退出。

绘制偏移距离的构造线

1. 调用“构造线”工具。系统提示您在绘图区中指定一个点。

指定点或 [水平(H) 垂直(V) 角度(A) 二等分(B) 偏移(O)]:

2. 在“命令行”窗口中输入 O，然后按 Enter 键，或单击命令提示中的“偏移”选项。系统提示您指定构造线的偏移距离。

指定偏移距离或 [通过(T)] <通过>:

注意：“偏移”选项用于在与实体相距一定偏移距离处创建构造线。

3. 输入偏移距离值，然后按 Enter 键。系统提示您选择一条线。您可以选择直线或构造线作为测量偏移距离的参考线。

选择直线对象:

4. 单击以选择一条直线或构造线。系统提示您指定要偏移的侧。

指定要偏移的边:

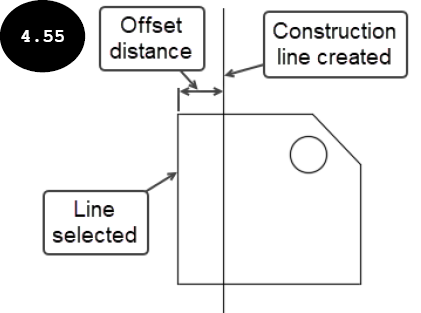

5. 单击所选直线的任一侧。构造线即在绘图区中以指定的偏移距离创建完成，参见图 4.55。

提示：除了定义偏移值外，您还可以在绘图区中指定一个点来定义偏移距离。为此，当系统提示您指定偏移距离时，请单击命令提示中的“通过”选项，或在“命令行”窗口中输入 T。接下来，单击一条直线作为参考线，然后在绘图区中单击以定义偏移距离。构造线即在绘图区中创建完成。

绘制射线

射线与构造线 (Xlines) 类似，唯一的区别在于它仅从第一个指定点起向一个方向延伸至无限长。绘制射线的方法讨论如下：

1. 展开“主页”选项卡的“绘图”面板，然后单击“射线”工具。或者，在“命令行”窗口中输入 RAY，然后按 Enter 键。系统提示您指定起点。

指定起点:

2. 单击以在绘图区中指定射线的起点。系统提示您指定通过点。

指定通过点:

3. 单击以在绘图区中指定一个点。一条从起点起向一个方向无限长的射线即在绘图区中创建完成。另一条射线的预览也会出现在绘图区中，其原点固定在指定的起点上。您可以通过在绘图区中指定通过点，依次创建多条射线。

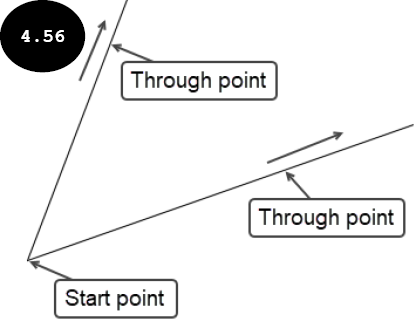

4. 创建完射线后，按 Enter 键或右键单击以退出。图 4.56 显示了两条共享同一始点的射线。
