开始使用图纸空间/布局
如前所述，图纸空间是一张纸，用于准备图形以进行出图和打印。图形用于完整、清晰地传达最终产品的制造要求。它是一种传达产品想法和信息的语言。您既可以在纸上打印图形，也可以创建电子文件来传达产品信息。设计 Web 格式（DWF）是传达产品信息最常用的电子文件格式。在 AutoCAD 中，您可以在两个工作环境中出图图形：模型空间和图纸空间（布局）。但是，建议使用图纸空间（布局）来出图图形，因为图纸空间/布局为您提供了更大的灵活性来控制用于打印的图形，并允许您生成具有不同比例的不同图形视图。此外，它还能使图形呈现出与在纸张上相同的外观。默认情况下，有两个布局：布局1 和布局2 可用于出图图形。除了默认布局之外，您还可以添加多个布局，以在不同布局上生成对象的不同图形视图。在 AutoCAD 中，每个布局都表示一张具有标准尺寸的纸。您将在本章后面学习有关添加布局的内容。

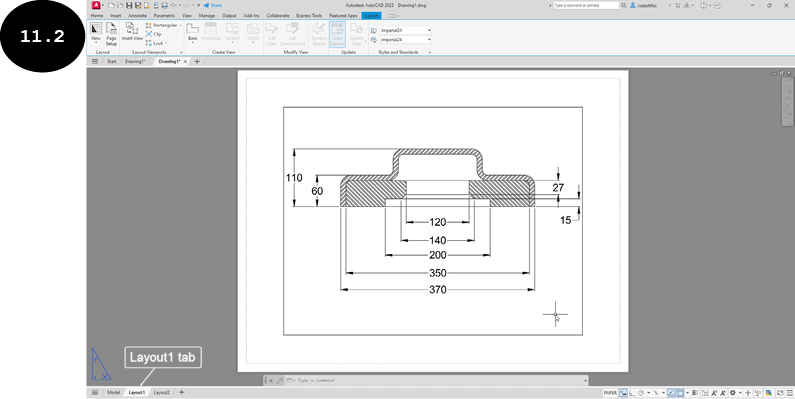

要激活图纸空间，请单击绘图区左下角的布局1 选项卡，参见图 11.2。图纸空间将被激活，在模型空间中创建的图形将显示在默认视口中。此外，功能区中将显示布局选项卡。您可以在布局中创建多个视口，删除和/或修改现有视口。但是，在您学习创建、删除和编辑视口之前，了解布局的不同组成部分并为布局设置图纸大小非常重要。
