了解布局的不同组成部分

了解布局的不同组成部分

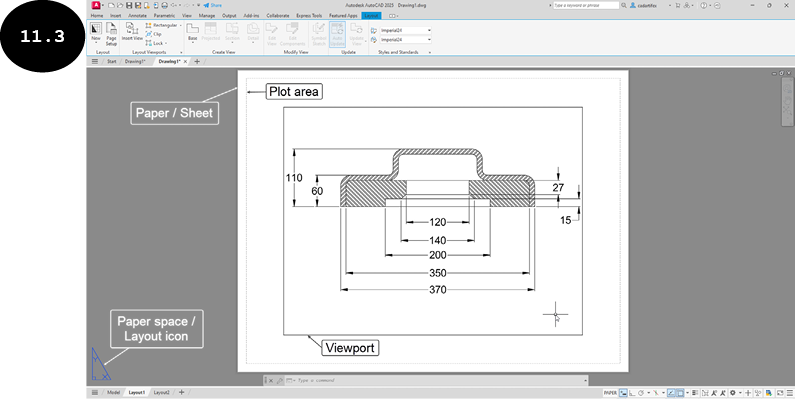

在 AutoCAD 中，布局具有多个组成部分，例如纸张/图纸、出图区域、视口和布局图标，参见图 11.3。布局的纸张具有标准尺寸。默认情况下，布局1 的纸张大小为 8.5'' X 11.0''，即 ISO A4 图纸。您可以根据需要定义布局的纸张/图纸大小。您将在本章后面学习有关设置图纸大小的内容。布局的出图区域是打印图形的最大区域，由虚线表示，参见图 11.3。布局的视口用于创建模型的不同图形视图。您可以在布局中创建多个视口。您将在本章后面学习有关创建视口的内容。
