使用“特性”选项板编辑尺寸标注

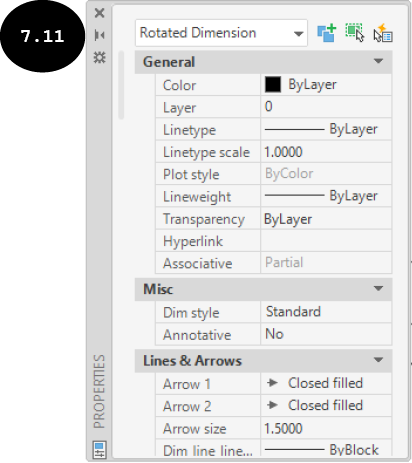

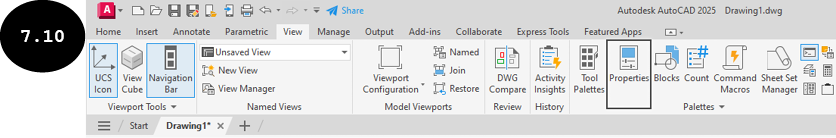

你也可以使用“特性”选项板编辑尺寸标注特性，如尺寸标注文字大小、箭头大小、线型、线宽等。要调用“特性”选项板，请单击功能区中的“视图”选项卡。出现“视图”选项卡的工具，参见图 7.10。然后，单击“视图”选项卡“选项板”面板中的“特性”工具。绘图区域左侧出现“特性”选项板，参见图 7.11。

调用“特性”选项板后，单击要编辑的尺寸标注。所选尺寸标注的特性出现在“特性”选项板的不同类别中，参见图 7.11。你可以使用“特性”选项板不同类别中的选项修改所选尺寸标注的特性。下面讨论这些选项。

常规

“特性”选项板“常规”类别中的选项用于编辑所选尺寸标注的颜色、图层、线型、线型比例、线宽、透明度和超链接等特性。你可以使用“常规”类别中可用的选项修改这些特性。

其他

“其他”类别中的选项用于更改所选尺寸标注的标注样式和注释性特性。你可以使用此类别中可用的选项修改标注样式和注释性特性。

直线和箭头

“直线和箭头”类别中的选项用于编辑箭头样式、箭头大小、尺寸标注线线宽、尺寸界线线宽、尺寸标注线颜色等。你可以使用此类别中可用的选项修改这些参数。

文字

“文字”类别中的选项用于编辑尺寸标注文字特性，如尺寸标注文字颜色、文字高度、文字偏移、文字样式、文字水平位置、文字垂直位置、文字旋转、文字替代等。你可以使用此类别中可用的选项编辑这些参数。

调整

“调整”类别中的选项用于编辑所选尺寸标注的调整参数，如尺寸标注文字在尺寸界线内的位置开/关、文字移动、总体标注比例等。你可以使用此类别中可用的选项编辑调整参数。

主单位

“主单位”类别中的选项用于编辑所选尺寸标注的单位格式、标注精度、标注前缀/后缀、标注比例因子、消零等。

换算单位

“换算单位”类别中的选项用于编辑换算单位的单位格式、单位精度、前缀/后缀、单位比例因子等。请注意，默认情况下，此类别的选项未启用。要启用此类别的选项，请在此类别的“换算单位启用”下拉列表中选择“开”选项。

公差

“公差”类别中的选项用于编辑控制尺寸标注文字中公差格式和显示的参数。
