创建新尺寸样式

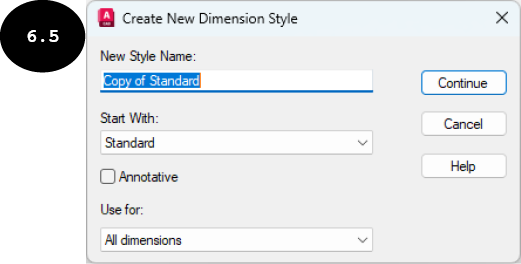

除了默认尺寸样式外，您还可以使用“标注样式管理器”对话框的“新建”按钮创建新的尺寸样式。要创建新尺寸样式，请调用“标注样式管理器”对话框，然后单击“新建”按钮。将显示“创建新标注样式”对话框，见图 6.5。

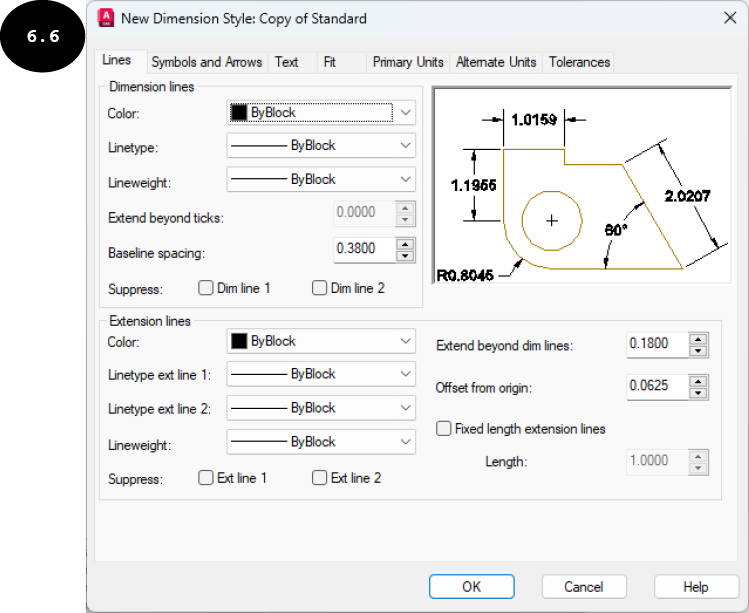

在“创建新标注样式”对话框的“新样式名”字段中，您可以为尺寸样式指定名称。接下来，在对话框的“基础样式”下拉列表中选择基础尺寸样式。然后，在对话框的“用于”下拉列表中选择要应用此尺寸样式的尺寸类型。默认情况下，此下拉列表中选择的是“所有标注”选项。因此，新尺寸样式适用于所有尺寸类型。如果您只想将新尺寸样式应用于特定尺寸类型，则需要在此下拉列表中选择该尺寸类型。例如，如果您只想将新尺寸样式应用于半径尺寸，则在此下拉列表中选择“半径标注”选项。要创建注释性尺寸样式，请选中“注释性”复选框。然后，单击对话框中的“继续”按钮。将显示“新建标注样式”对话框，见图 6.6。在此对话框中，您可以使用对话框各选项卡下提供的相应选项根据需要指定尺寸参数。接下来讨论此对话框的不同选项卡和选项。
直线选项卡
对话框“直线”选项卡中的选项分为两个区域：“尺寸线”和“尺寸界线”，参见图 6.6。接下来讨论这两个区域中可用的选项。
尺寸线区域
“尺寸线”区域的选项用于控制尺寸线的外观，如下所述。
颜色

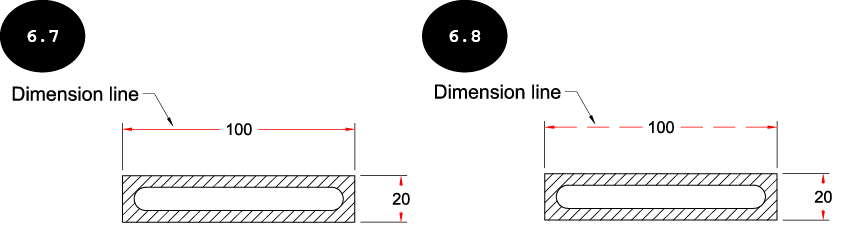

“颜色”下拉列表用于选择尺寸线的颜色。图 6.7 显示了红色的尺寸线。请注意，为尺寸线设置的颜色也适用于尺寸箭头。
线型
“线型”下拉列表用于为尺寸线选择线型，例如 Continuous（实线）、Center 或 Hidden。图 6.8 显示了使用 DASHED 线型的尺寸线。
线宽

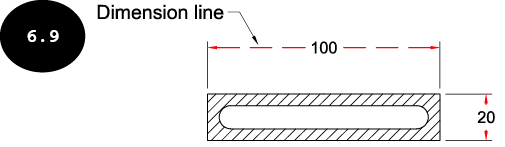

“线宽”下拉列表用于为尺寸线选择线宽（粗细）。图 6.9 显示了线宽为 0.80 mm 的尺寸线。
超出标记

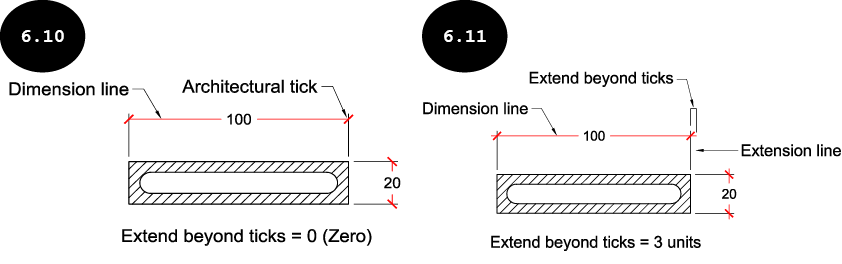

“超出标记”字段用于指定尺寸线超出尺寸界线的距离。图 6.10 显示了尺寸线超出尺寸界线距离为 0（零）的情况，图 6.11 显示了尺寸线超出尺寸界线距离为 3 个单位的情况。默认情况下，此字段在对话框中不可用。只有当尺寸线的箭头样式在对话框“符号和箭头”选项卡的“箭头”区域中的“第一个”或“第二个”下拉列表中设置为建筑标记、积分或类似样式时，它才会被激活。
基线间距

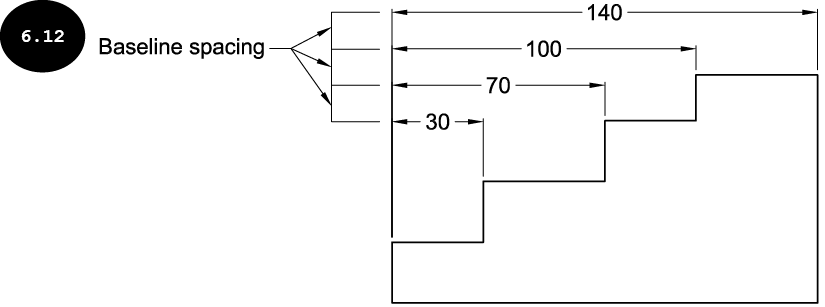

“基线间距”字段用于指定基线尺寸的尺寸线之间的间距，见图 6.12。您将在本章后面了解更多关于应用基线尺寸的信息。
隐藏

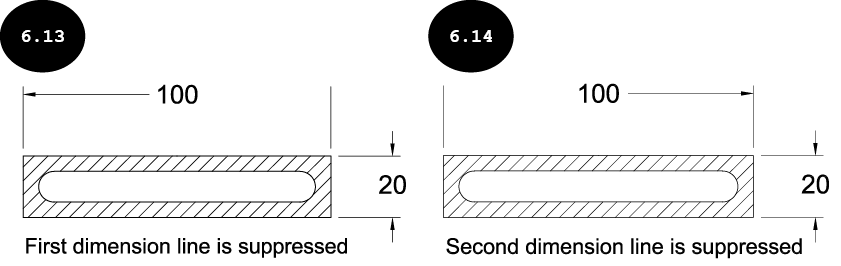

“尺寸线 1”和“尺寸线 2”复选框分别用于隐藏第一条和第二条尺寸线。图 6.13 显示了隐藏第一条尺寸线的尺寸，图 6.14 显示了隐藏第二条尺寸线的尺寸。默认情况下，这些复选框未选中。因此，尺寸的两条尺寸线都会显示在图形中。
尺寸界线区域
“尺寸界线”区域的选项用于控制尺寸的尺寸界线的外观。接下来讨论这些选项。
颜色
“尺寸界线”区域的“颜色”下拉列表用于选择尺寸界线的颜色。您可以为尺寸的尺寸界线指定不同的颜色。
线型尺寸界线 1
此区域的“线型尺寸界线 1”下拉列表用于为尺寸的第一条尺寸界线选择线型，例如 Continuous（实线）、Center 或 Hidden。
线型尺寸界线 2
此区域的“线型尺寸界线 2”下拉列表用于为尺寸的第二条尺寸界线选择线型，例如 Continuous（实线）、Center 或 Hidden。
线宽
此区域的“线宽”下拉列表用于为尺寸界线选择线宽（粗细）。
超出尺寸线

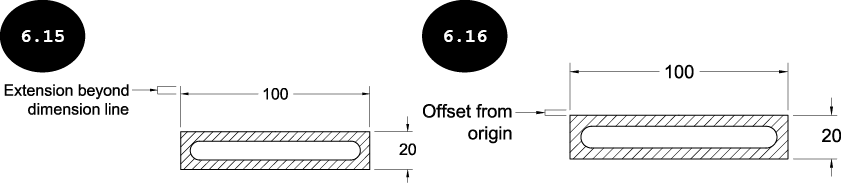

“超出尺寸线”字段用于指定尺寸界线超出尺寸线的距离值，见图 6.15。
起点偏移量
“起点偏移量”字段用于指定尺寸界线从其原点的偏移距离，见图 6.16。
固定长度的尺寸界线

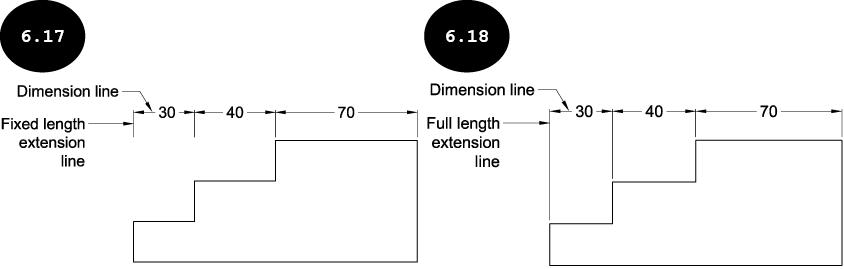

选中“固定长度的尺寸界线”复选框后，此复选框下方的“长度”字段将变为可用。在“长度”字段中，您可以指定尺寸界线的固定距离（从尺寸线开始），见图 6.17。默认情况下，“固定长度的尺寸界线”复选框未选中。因此，尺寸使用全长尺寸界线。图 6.17 显示了使用指定固定长度尺寸界线的尺寸，图 6.18 显示了使用全长尺寸界线的尺寸。
隐藏
“尺寸界线”区域的“尺寸界线 1”和“尺寸界线 2”复选框分别用于隐藏尺寸的第一条和第二条尺寸界线。
符号和箭头选项卡

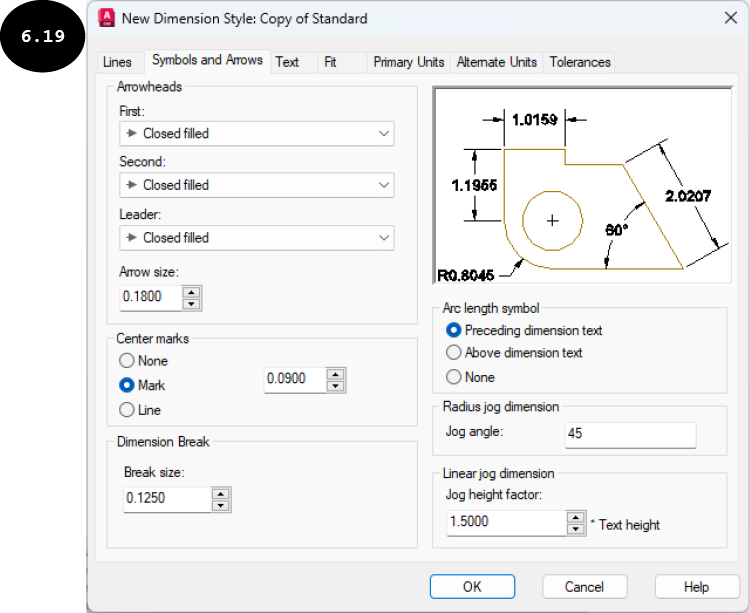

对话框“符号和箭头”选项卡中的选项用于指定尺寸箭头、箭头大小、圆心标记、尺寸打断等，见图 6.19。接下来讨论“符号和箭头”选项卡中的选项。
箭头区域
“符号和箭头”选项卡中“箭头”区域的选项用于控制箭头的样式和参数。接下来讨论这些选项。
第一个和第二个

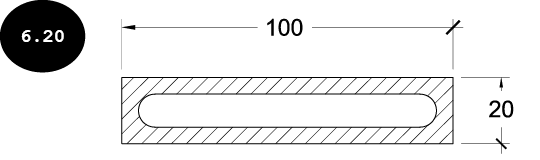

“第一个”和“第二个”下拉列表分别用于指定尺寸线的第一个和第二个箭头。默认情况下，尺寸线的两端（第一个和第二个）应用相同的箭头样式（闭合填充）。此外，在“第一个”下拉列表中选择第一个箭头样式后，“第二个”下拉列表会自动选择相同的箭头样式。要为尺寸线的第二个箭头应用不同的箭头样式，请在“第二个”下拉列表中选择所需的箭头样式。图 6.20 显示了第一个箭头样式为闭合填充、第二个箭头样式为建筑标记的尺寸。

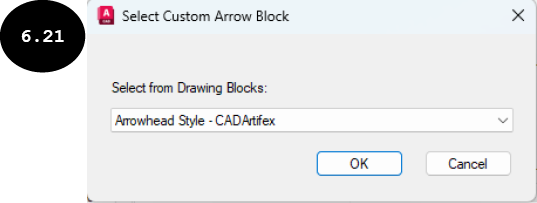

注意：除了从“第一个”和“第二个”下拉列表中选择箭头样式外，您还可以根据需要为尺寸使用自定义/用户定义的箭头样式。要定义自定义/用户定义的箭头样式，您需要先将其创建为块，然后可以从这些下拉列表中选择“用户箭头”选项。选择“用户箭头”选项后，将显示“选择自定义箭头块”窗口，见图 6.21。此窗口的“从图形块中选择”下拉列表显示图形中创建的所有块的列表。您可以在此下拉列表中选择所需的块作为箭头样式，然后单击“确定”按钮。您将在后续章节中学习创建块。
引线
“引线”下拉列表用于指定引线的箭头样式。
箭头大小
“箭头大小”字段用于指定尺寸箭头的大小。
圆心标记区域

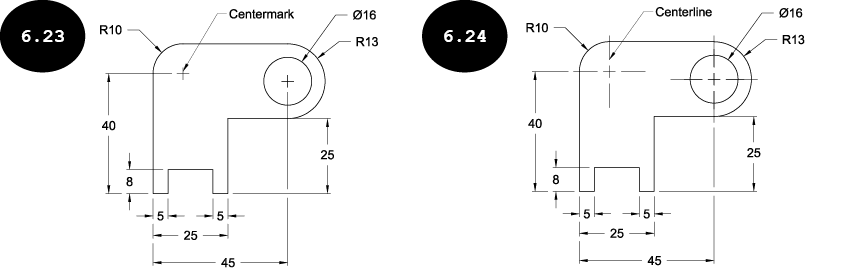

“圆心标记”区域中的选项用于控制半径和直径尺寸的圆心标记的显示，见图 6.22。如果选择“无”单选按钮，则在应用直径或半径尺寸时，圆或圆弧的中心不会显示圆心标记。如果选择“标记”单选按钮，则在应用直径或半径尺寸时，圆或圆弧的中心会显示十字标记，见图 6.23。如果选择“直线”单选按钮，则在应用直径或半径尺寸时，圆或圆弧的中心会显示中心线，见图 6.24。请注意，一旦选择“标记”或“直线”单选按钮，此区域中的“大小”字段就会变为可用。在此字段中，您可以指定在应用直径或半径尺寸时出现在圆或圆弧中心的圆心标记或中心线的大小。
尺寸打断区域

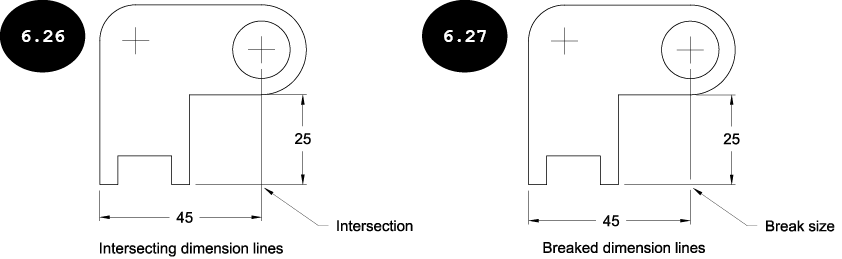

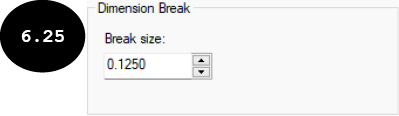

“尺寸打断”区域的“打断大小”字段（见图 6.25）用于指定尺寸线的默认打断大小。请注意，您可以使用 DIMBREAK 命令打断相互相交或与图形对象相交的尺寸线，以避免重叠或混淆。当您使用 DIMBREAK 命令打断尺寸线时，“打断大小”字段中指定的打断大小将自动应用。图 6.26 显示了相交的尺寸线，图 6.27 显示了使用 DIMBREAK 命令打断尺寸线后的尺寸。
提示：要打断与其他尺寸或图形对象相交的尺寸线，请输入 DIMBREAK 命令，然后按 ENTER 键。系统会提示您选择要添加/删除打断的尺寸。单击要打断的尺寸，然后单击用于打断所选尺寸的对象。用于打断所选尺寸的对象可以是图形实体或另一个尺寸。
弧长符号区域

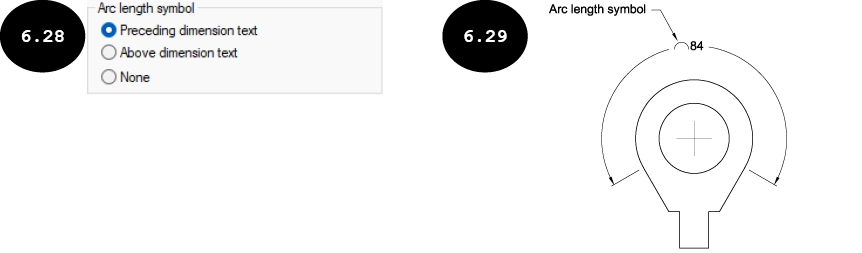

“弧长符号”区域中的选项（见图 6.28）用于控制弧长尺寸符号的位置。默认情况下，此区域中选择的是“标注文字的前缀”单选按钮。因此，在应用弧长尺寸时，弧长符号出现在尺寸文字之前，见图 6.29。选择“标注文字的上方”单选按钮后，弧长符号出现在尺寸文字上方。如果选择“无”单选按钮，弧长符号将被隐藏，不会出现在尺寸文字中。您将在本章后面学习应用弧长尺寸。
半径折弯标注区域

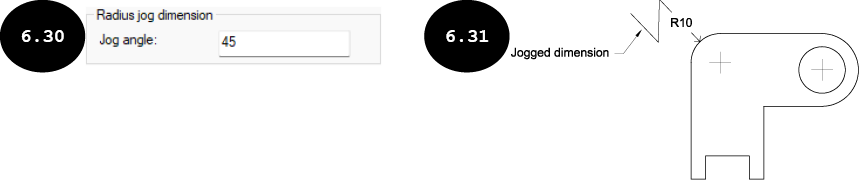

“半径折弯标注”区域中的“折弯角度”字段（见图 6.30）用于指定折弯尺寸的折弯角度。默认情况下，此字段中指定了 45 度的折弯角度。因此，对圆弧或圆应用半径折弯尺寸时，会应用 45 度角的折弯，见图 6.31。您将在本章后面学习应用折弯尺寸。
线性折弯标注区域

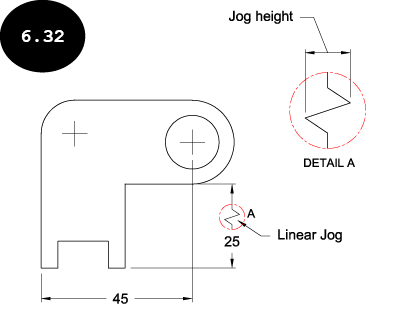

“线性折弯标注”区域的“折弯高度因子”字段用于指定控制线性折弯尺寸折弯高度的折弯因子。折弯高度是构成折弯的折弯角两个顶点之间的距离，见图 6.32。请注意，在此字段中输入的折弯高度因子值将乘以尺寸的文字高度来计算折弯高度。您将在本章后面学习应用线性折弯尺寸。
文字选项卡

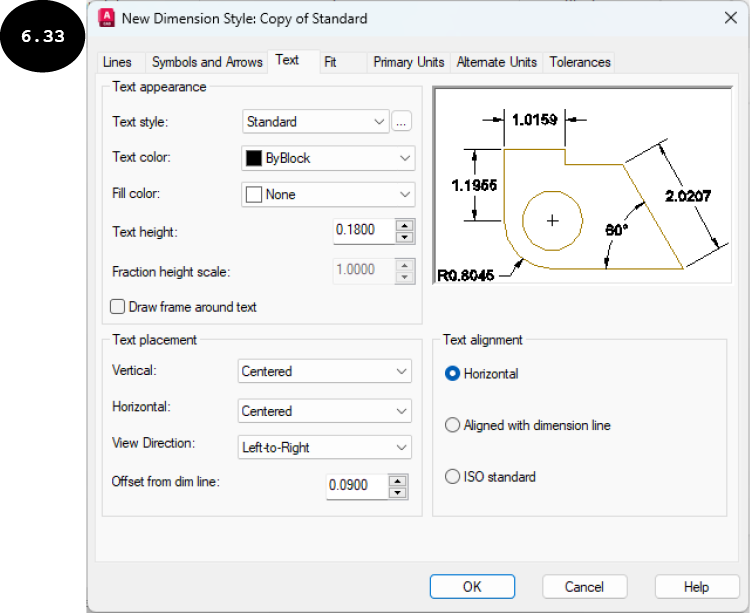

对话框“文字”选项卡中的选项用于控制尺寸文字样式和格式，见图 6.33。接下来讨论这些选项。
文字外观区域
“文字外观”区域中的选项用于控制尺寸文字的外观，例如文字样式和颜色。接下来讨论这些选项。
文字样式
“文字样式”下拉列表用于指定尺寸的预定义文字样式。您也可以根据需要修改预定义文字样式并创建新的文字样式。要编辑现有文字样式并创建新文字样式，请单击“文字样式”下拉列表前面的

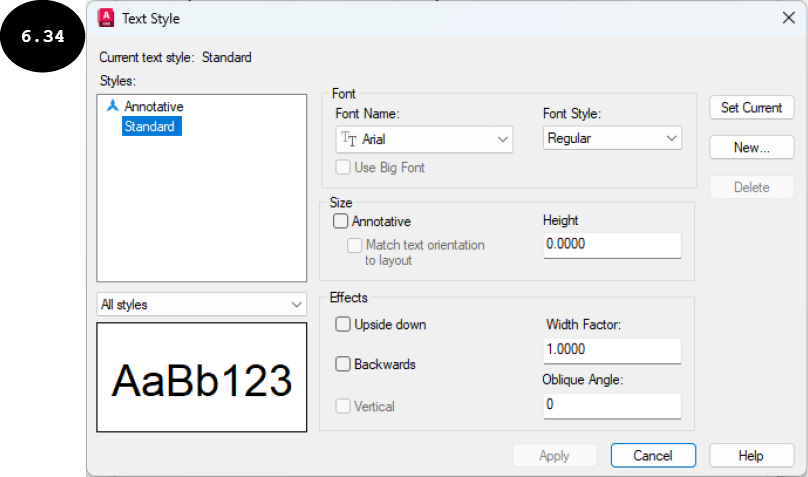

按钮。将显示“文字样式”对话框，见图 6.34。通过使用此对话框中的选项，您可以修改现有文字样式，例如文字字体、字体样式和高度。此外，您还可以使用此对话框中的“新建”按钮创建新的文字样式。要关闭对话框，请单击“取消”按钮。
文字颜色
“文字颜色”下拉列表用于选择尺寸文字的颜色。
填充颜色

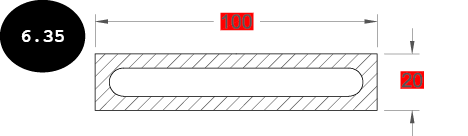

“填充颜色”下拉列表用于选择在尺寸文字背景框中显示的填充颜色。图 6.35 显示了尺寸文字周围填充红色的框。
文字高度
“文字高度”字段用于指定尺寸文字高度。
分数高度比例
“分数高度比例”字段用于指定分数单位格式的比例。此字段中指定的值将乘以文字高度来计算分数尺寸的高度。请注意，只有当对话框“主单位”选项卡中的单位格式设置为“分数”时，此字段才可用。
绘制文字边框
选中“绘制文字边框”复选框后，将在尺寸文字周围绘制边框。默认情况下，此复选框未选中。因此，不会在尺寸文字周围绘制边框。
文字位置区域

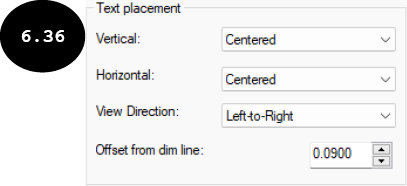

对话框“文字位置”区域中的选项用于控制尺寸文字的位置，见图 6.36。接下来讨论这些选项。
垂直

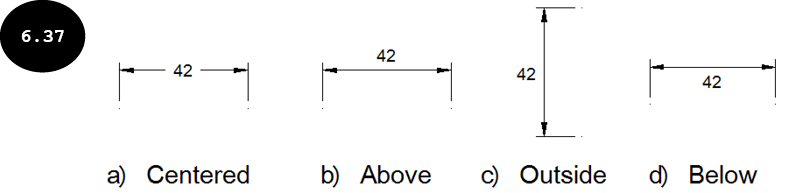

此区域的“垂直”下拉列表用于控制尺寸文字在尺寸线上的垂直位置。默认情况下，此下拉列表中选择的是“居中”选项。因此，尺寸文字放置在尺寸线的中心，见图 6.37 (a)。选择“上方”选项后，尺寸文字放置在尺寸线上方，见图 6.37 (b)。选择“外部”选项后，尺寸文字放置在尺寸线的一侧，见图 6.37 (c)。选择“下方”选项后，尺寸文字放置在尺寸线下方，见图 6.37 (d)。选择“JIS”选项后，尺寸文字设置为符合 JIS（日本工业标准）表示法。
水平

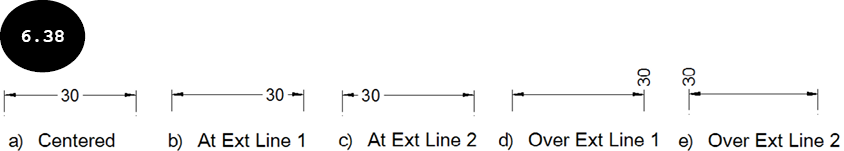

“水平”下拉列表用于控制尺寸文字沿尺寸线相对于尺寸界线的水平位置。默认情况下，此下拉列表中选择的是“居中”选项。因此，尺寸文字沿尺寸线放置在尺寸界线的中心，见图 6.38 (a)。选择“第一条尺寸界线”选项后，尺寸文字放置在第一尺寸界线附近，见图 6.38 (b)。选择“第二条尺寸界线”选项后，尺寸文字放置在第二尺寸界线附近，见图 6.38 (c)。选择“第一条尺寸界线上方”选项后，尺寸文字放置在第一尺寸界线上方或沿其放置，见图 6.38 (d)。选择“第二条尺寸界线上方”选项后，尺寸文字放置在第二尺寸界线上方或沿其放置，见图 6.38 (e)。
观察方向
“观察方向”下拉列表用于通过从此下拉列表中选择相应选项，控制尺寸文字从左到右或从右到左的观察方向。
从尺寸线偏移

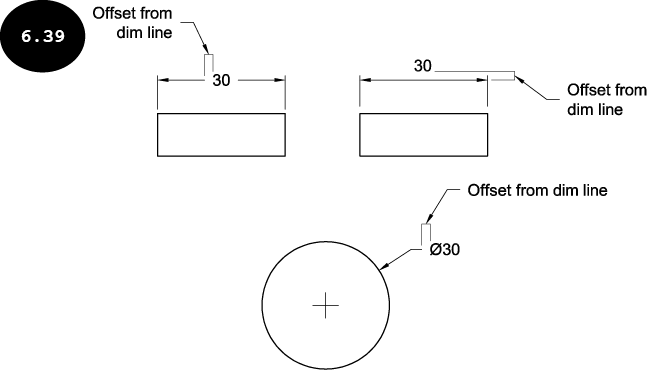

“从尺寸线偏移”字段用于指定尺寸文字与尺寸线之间的偏移距离，见图 6.39。
文字对齐区域

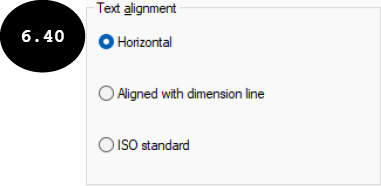

“文字对齐”区域中的选项用于控制尺寸文字的方向，见图 6.40。接下来讨论这些选项。
水平

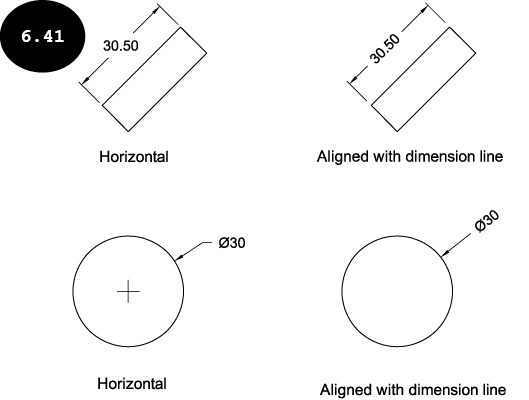

默认情况下，“文字对齐”区域中选择的是“水平”单选按钮。因此，尺寸文字水平放置于指定尺寸，见图 6.41。
与尺寸线对齐
选择“与尺寸线对齐”单选按钮后，尺寸文字与尺寸线对齐，见图 6.41。
ISO 标准
选择“ISO 标准”单选按钮后，当尺寸文字放置在尺寸界线内部时，尺寸文字与尺寸线对齐。如果尺寸文字放置在尺寸界线外部，则选择此单选按钮后，尺寸文字水平对齐。
调整选项卡

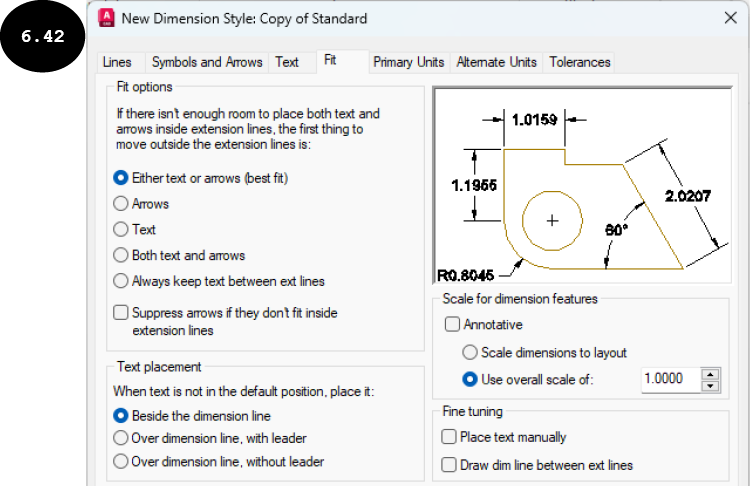

对话框中“调整”选项卡的选项用于控制尺寸线、箭头、引线的放置以及所有尺寸组成部分的比例，见图 6.42。接下来讨论这些选项。
调整选项区域
对话框“调整选项”区域中的选项用于根据尺寸界线之间空间的可用性控制尺寸文字和箭头的放置。如果有可用空间进行放置，则文字和箭头放置在尺寸界线之间。而如果尺寸界线之间没有足够空间放置尺寸文字和箭头，则尺寸文字和箭头将根据此区域中选择的调整选项进行放置。接下来讨论“调整选项”区域的选项。
文字或箭头（最佳效果）
默认情况下，对话框“调整选项”区域中选择的是此单选按钮。因此，尺寸文字或箭头会根据最佳效果移动到尺寸界线外部。请注意，如果尺寸界线之间有足够空间，则文字和箭头都放置在尺寸界线之间。否则，文字、箭头或两者会根据最佳效果移动到尺寸界线外部。
箭头
选择“箭头”单选按钮后，箭头首先移动到尺寸界线外部，然后才是尺寸文字。例如，如果尺寸界线之间的空间仅够放置文字或箭头，则箭头移动到尺寸界线外部。
文字
选择“文字”单选按钮后，尺寸文字首先移动到尺寸界线外部，然后才是箭头。例如，如果尺寸界线之间的空间仅够放置文字或箭头，则文字移动到尺寸界线外部。
文字和箭头
选择此单选按钮后，当尺寸界线之间没有足够空间时，尺寸文字和箭头都移动到尺寸界线外部。
文字始终保持在尺寸界线之间
选择此单选按钮后，无论尺寸界线之间是否有可用空间，尺寸文字始终放置在尺寸界线之间。
若箭头不能放在尺寸界线内，则将其消除
选择此单选按钮后，如果没有足够空间将箭头放置在尺寸界线内部，则箭头将被隐藏。
文字位置区域

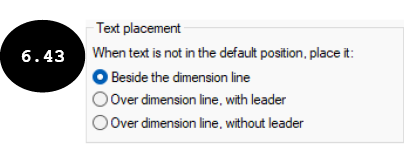

对话框“文字位置”区域中的选项用于控制尺寸文字不在默认位置或从默认位置移动时的放置，见图 6.43。接下来讨论这些选项。
尺寸线旁边
默认情况下选择此单选按钮。因此，尺寸文字放置在尺寸线旁边，或者每当尺寸文字移动时尺寸线也随之移动。
尺寸线上方，带引线

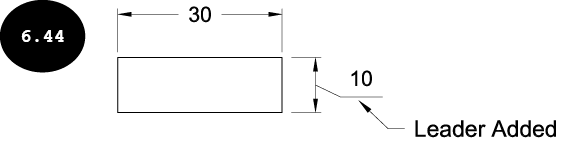

选择此单选按钮后，移动尺寸文字时尺寸线不会移动。而当尺寸文字移离尺寸线时，会为尺寸文字添加一条引线，将尺寸文字连接到尺寸线，见图 6.44。请注意，如果尺寸文字放置得非常靠近尺寸线，则无法添加引线。
尺寸线上方，不带引线
选择此单选按钮后，移动尺寸文字时尺寸线不会移动。但是，您可以自由移动尺寸文字或使其独立于尺寸线。请注意，如果选择此单选按钮，移动后的尺寸文字将不会通过引线连接到尺寸线。
标注特征比例区域

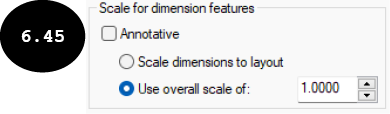

对话框“标注特征比例”区域中的选项用于控制整体尺寸比例值或图纸空间缩放，见图 6.45。接下来讨论这些选项。
注释性
“注释性”复选框用于定义尺寸样式是否为注释性。要使尺寸样式具有注释性，请选中“注释性”复选框。您将在本章后面学习注释性尺寸。
将标注缩放到布局
选择“将标注缩放到布局”单选按钮后，AutoCAD 会根据当前模型空间视口与图纸空间布局之间的缩放，自动为尺寸组成部分（例如文字高度、箭头大小等）计算可接受的缩放因子。您将在后续章节中学习布局。
使用全局比例
选择此单选按钮后，其前面的“比例”字段将变为可用。默认情况下，比例值设置为 1（一）。因此，尺寸样式（例如文字高度、箭头大小以及所有其他指定大小、距离或间距的设置）按全比例打印。您可以根据需要在此字段中指定整体比例来控制所有尺寸样式。请注意，此字段中指定的比例不会改变尺寸测量值。
调整区域
“调整”区域中的选项提供了尺寸文字放置的附加选项，见图 6.46。接下来讨论这些选项。
手动放置文字
默认情况下，此复选框未选中。因此，如果有足够空间，尺寸文字放置在尺寸线的中间。但是，选中此复选框后，您可以将尺寸文字放置在尺寸线上的任何位置。此外，在放置尺寸文字时，它会忽略指定的水平对齐设置。
在尺寸界线之间绘制尺寸线
选中此复选框后，即使由于空间不足导致尺寸文字和尺寸线放置在尺寸界线外部，尺寸线也会绘制在尺寸界线之间。
主单位选项卡

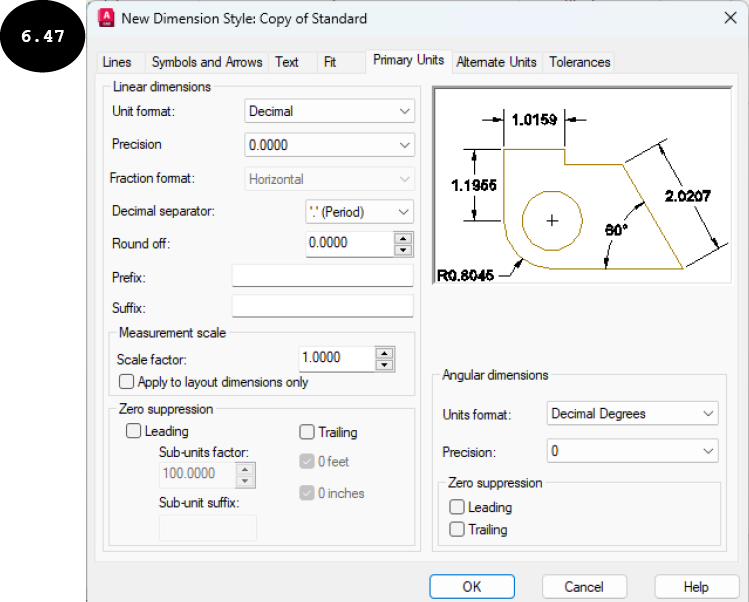

“主单位”选项卡中的选项用于控制线性和角度尺寸的单位格式、尺寸精度、分数格式、测量比例、消零等，见图 6.47。接下来讨论这些选项。
线性标注区域
对话框“线性标注”区域中的选项用于控制线性尺寸的单位格式、精度和其他参数。接下来讨论此区域的选项。
单位格式
“单位格式”下拉列表用于为除角度尺寸外的所有尺寸类型选择当前单位格式：小数、科学、工程、建筑、分数或 Windows 桌面。
精度
“精度”下拉列表用于为当前/主尺寸单位的尺寸文字指定尺寸精度（小数位数）。
分数格式
“分数格式”下拉列表用于为分数或建筑单位格式指定分数格式：水平、对角或非堆叠。请注意，只有当此区域的“单位格式”下拉列表中选择“分数”或“建筑”单位格式时，此下拉列表才可用。
小数分隔符

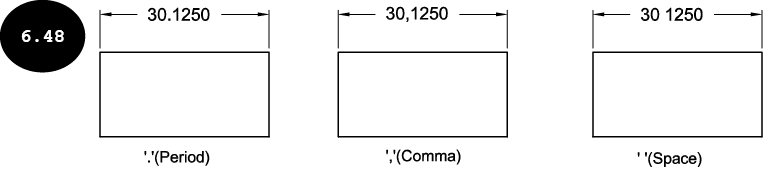

“小数分隔符”下拉列表用于为小数格式指定分隔符：'.'（句点）、','（逗号）、' '（空格），见图 6.48。
舍入
“舍入”字段用于为除角度尺寸外的所有尺寸类型的尺寸测量指定最接近的舍入值。例如，如果在此字段中指定 0.5，则测量值为 30.3 个单位的尺寸将舍入为 30.5 个单位，30.8 个单位将舍入为 31.0 个单位。请注意，小数点后数字的显示取决于精度设置。
前缀
“前缀”字段用于为尺寸测量指定前缀。此字段中指定的前缀放置在尺寸文字前面。您可以输入文字或任何控制代码作为尺寸测量的前缀。例如，在此字段中输入文字“Cad”作为前缀后，“Cad”将放置在尺寸文字前面。此外，如果在此字段中输入控制代码“%%c”作为前缀，直径符号将放置在尺寸文字前面。
后缀
与指定前缀类似，您可以为尺寸测量指定后缀。指定的后缀放置在尺寸文字后面。您可以输入文字或任何控制代码作为尺寸测量的后缀。例如，输入文字“mm”作为后缀后，“mm”将放置在尺寸文字后面。此外，如果输入控制代码“%%d”作为后缀，度数符号将放置在尺寸文字后面。
测量单位比例区域

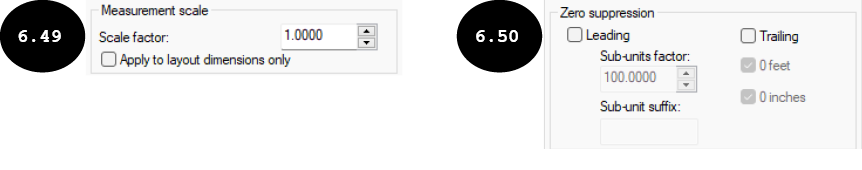

此“测量单位比例”区域的“比例因子”字段（见图 6.49）用于为线性尺寸测量指定比例因子，其中也包括半径、直径和坐标测量。默认情况下，此字段中的比例因子定义为 1（一）。因此，两个单位段仅标注为 2 个单位（2 X 1）。但是，如果在此字段中指定 2（二）作为比例因子，则两个单位段标注为 4 个单位（2 X 2）。请注意，此比例因子不适用于角度尺寸、舍入值或正负公差值。
选中此区域的“仅应用到布局标注”复选框（见图 6.49）后，指定的测量比例因子仅适用于在布局视口中创建的尺寸。
消零区域
对话框“消零”区域中的选项用于消除或不消除尺寸值中的前导零和后续零，见图 6.50。
选中此区域的“前导”复选框后，所有小数尺寸中的前导零将被消除。例如，如果尺寸为 0.800 个单位，则选中此复选框后变为 .800。类似地，选中“后续”复选框后，所有小数尺寸中的后续零将被消除。例如，如果尺寸为 15.500 个单位，则选中此复选框后变为 15.5，15.000 个单位变为 15。
默认情况下，此区域中的“0 英尺”和“0 英寸”复选框不可用。当“单位格式”下拉列表中选择“工程”或“建筑”格式时，这些复选框变为可用。如果英尺和英寸尺寸小于一，则选中“0 英尺”复选框后，尺寸的前导零（英尺部分）将被消除。例如，如果选中“0 英尺”复选框，则 0'-5 1/2'' 尺寸变为 5 1/2''。类似地，选中“0 英寸”复选框后，英尺和英寸尺寸的后续零（英寸部分）将被消除。例如，如果选中“0 英寸”复选框，则 5'-0'' 尺寸变为 5'。
此区域的“子单位因子”字段用于为尺寸指定子单位因子。例如，如果当前尺寸以米为单位（2 米），则输入 100 作为子单位因子后，尺寸将转换为厘米（2 X 100 = 200 cm）。您还可以在此区域的“子单位后缀”字段中输入子单位的后缀（cm）。
角度标注区域

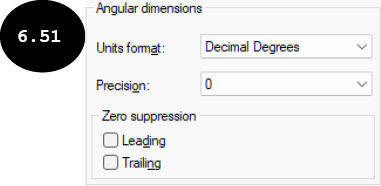

与为线性尺寸指定单位格式、精度和消零类似，您也可以使用对话框“角度标注”区域中的选项为角度尺寸指定单位格式、精度和消零，见图 6.51。
换算单位选项卡

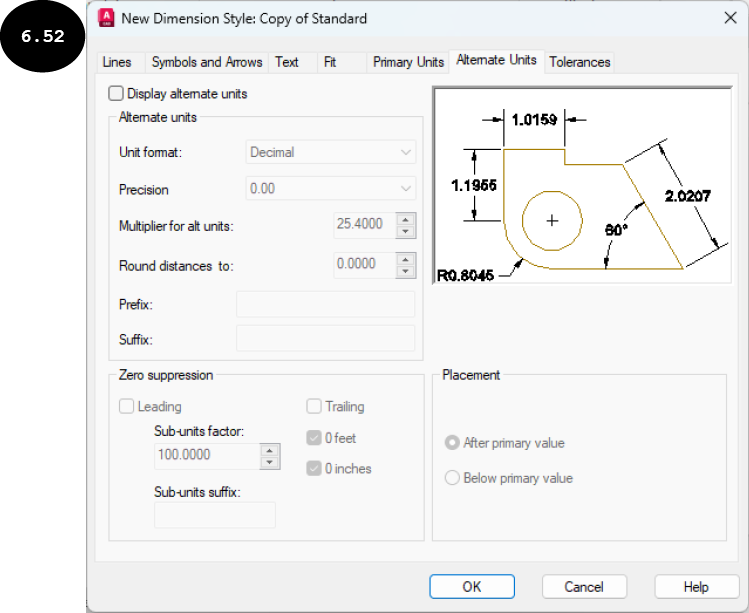

“换算单位”选项卡中的选项用于显示尺寸测量的换算单位，并控制换算单位的格式和精度，见图 6.52。接下来讨论“换算单位”选项卡的选项。
显示换算单位复选框
默认情况下，“显示换算单位”复选框未选中。因此，尺寸仅以主单位显示。要同时以换算单位显示尺寸，请选中“显示换算单位”复选框。一旦选中此复选框，对话框的预览区域将在所有尺寸的主单位之后以方括号 [ ] 显示换算单位。此外，对话框的其他选项将变为可用，用于定义换算单位的格式和精度。接下来讨论这些选项。
换算单位区域

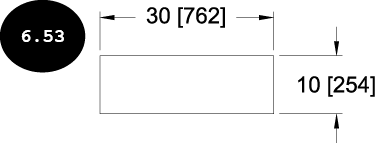

“换算单位”区域中的选项用于指定换算单位的格式和精度。除了“换算单位乘数”字段外，所有这些选项与“主单位”选项卡中讨论的选项相同。此字段用于指定乘数作为换算单位的转换因子。例如，如果为尺寸指定英寸作为主单位，并且您想为测量添加毫米作为换算单位，在这种情况下，您可以在此“换算单位乘数”字段中输入 25.4 作为转换因子。这样，测量尺寸将同时以英寸和毫米显示，见图 6.53。请注意，换算单位不适用于角度尺寸、舍入值或正负公差值。
消零区域

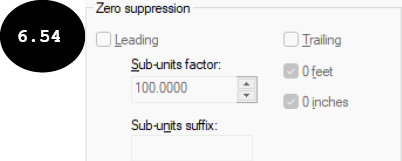

对话框“消零”区域中的选项用于消除或不消除换算尺寸值中的前导零和后续零，见图 6.54。这些选项与“主单位”选项卡中讨论的选项相同，唯一区别是这些选项影响换算尺寸值。
位置区域

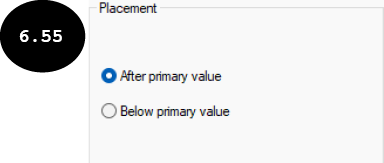

对话框“位置”区域中的选项用于定义换算单位的位置，见图 6.55。
默认情况下，“位置”区域中选择的是“主值后”单选按钮。因此，换算单位放置在主单位之后，参见图 6.53。如果选择“主值下”单选按钮，则换算单位放置在主单位下方。
公差选项卡

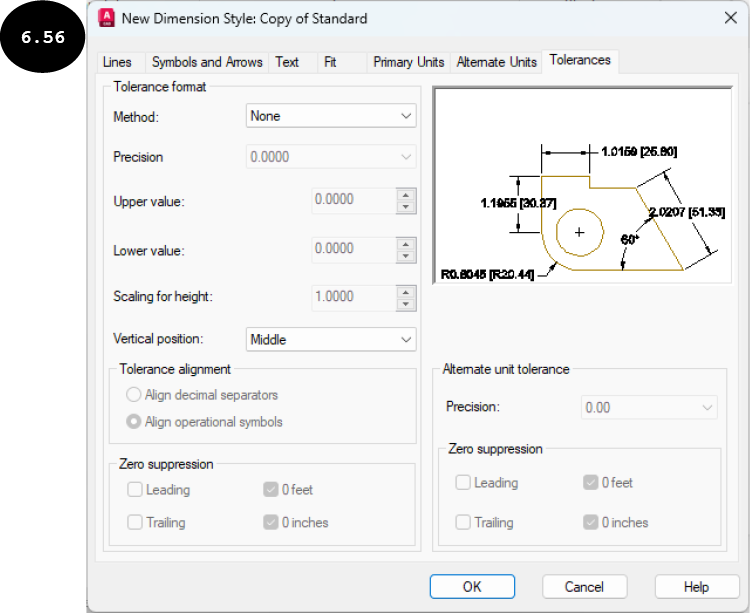

对话框“公差”选项卡中的选项用于指定控制尺寸文字中公差的格式和显示的参数，见图 6.56。接下来讨论这些选项。
公差格式区域
“公差格式”区域中的选项用于控制公差格式，例如公差方法、公差精度、高度比例、位置等。接下来讨论这些选项。
方式
“方式”下拉列表用于选择公差类型：对称、极限偏差、极限尺寸或基本尺寸。默认情况下，此下拉列表中选择的是“无”选项。因此，公差值不会添加到尺寸文字中。接下来讨论此下拉列表的其他选项。

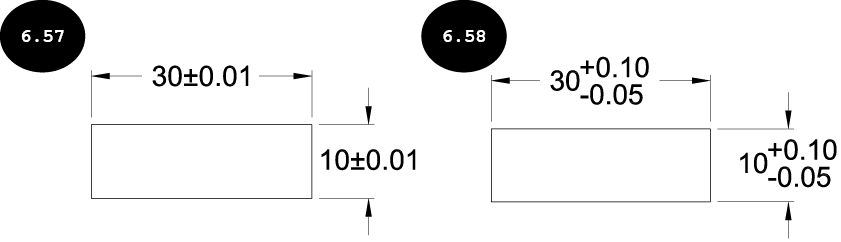

对称：选择“对称”选项后，对称公差将添加到尺寸文字中，以加号 (+) 和减号 (-) 表示对称公差值，见图 6.57。一旦选择此公差类型，“公差格式”区域的其他相应选项将变为可用。您可以分别在“精度”下拉列表和“上偏差”字段中指定对称公差的精度和公差值。
极限偏差：选择“极限偏差”选项后，极限偏差公差将添加到尺寸文字中，以加号 (+) 和减号 (-) 表示极限偏差公差值，见图 6.58。您可以在此区域的“上偏差”字段中指定加 (+) 公差值，在“下偏差”字段中指定减 (-) 公差值。

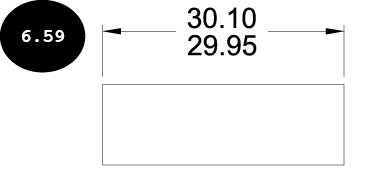

极限尺寸：选择“极限尺寸”选项后，通过将上限值加到实际尺寸并将下限值从实际尺寸中减去，分别应用最大和最小极限尺寸，见图 6.59。最大和最小极限尺寸在绘图区域中上下显示。在图 6.59 中，最大极限尺寸为 30.10（30 + 0.1），最小极限尺寸为 29.95（30 - 0.05）。

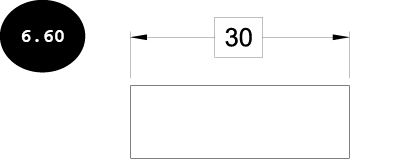

基本尺寸：选择“基本尺寸”选项后，应用基本尺寸并在尺寸文字周围显示一个框，见图 6.60。基本尺寸也称为参考尺寸。
精度、上偏差和下偏差
“精度”下拉列表、“上偏差”字段和“下偏差”字段分别用于指定公差尺寸值的精度、上偏差值和下偏差值。
高度比例
“高度比例”字段用于指定公差文字高度相对于当前尺寸文字高度的比例因子。默认情况下，公差文字高度的比例因子设置为 1（一）。因此，公差尺寸的高度与当前尺寸文字高度相同。如果您想将公差尺寸高度设置为当前尺寸文字高度的一半，则需要在此字段中输入 0.5。
垂直位置

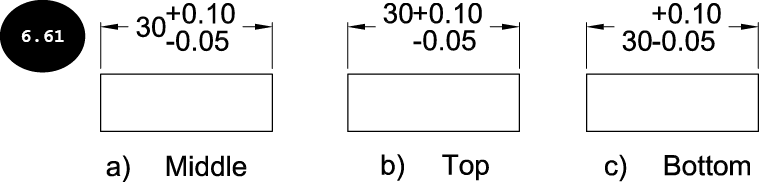

“垂直位置”下拉列表用于为对称和极限偏差公差尺寸值指定位置/文字对齐。默认情况下，此下拉列表中选择的是“中”选项。因此，公差文字值与尺寸文字的中间对齐，见图 6.61 (a)。选择“上”选项后，公差文字值与尺寸文字的顶部对齐，见图 6.61 (b)。选择“下”选项后，公差文字值与尺寸文字的底部对齐，见图 6.61 (c)。
公差对齐区域

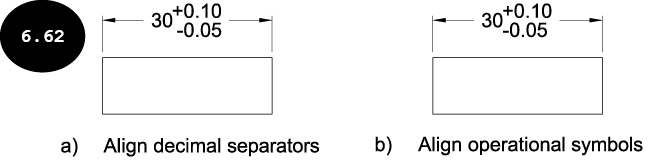

“公差对齐”区域中的选项用于控制上下公差值堆叠时的对齐方式。这些选项仅在选择“极限偏差”或“极限尺寸”公差类型时可用。选择此区域的“对齐小数分隔符”单选按钮后，公差值垂直对齐到小数分隔符 (.)，见图 6.62 (a)。而选择“对齐运算符”后，公差值对齐到运算符 [加号 (+) 和减号 (-)]，见图 6.62 (b)。
消零区域
“消零”区域中的选项用于消除或不消除公差值中的前导零和后续零，如前所述。
换算单位公差区域
“换算单位公差”区域中的选项用于为换算公差单位指定格式，例如精度和消零。请注意，这些选项仅在同时打开换算尺寸单位和主尺寸单位的显示时才可用。
为创建新尺寸样式指定所有设置后，单击对话框的“确定”按钮接受设置并退出“新建标注样式”对话框。
