创建扫掠特征

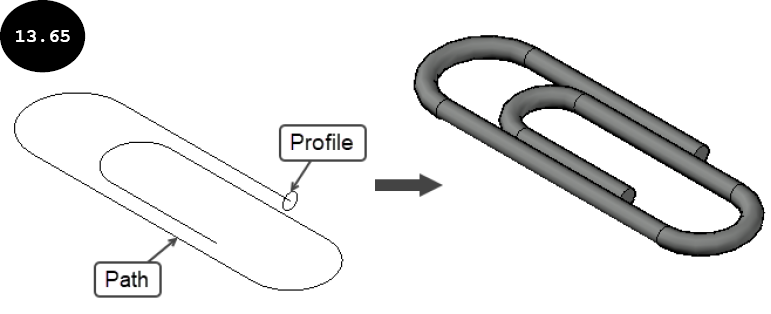

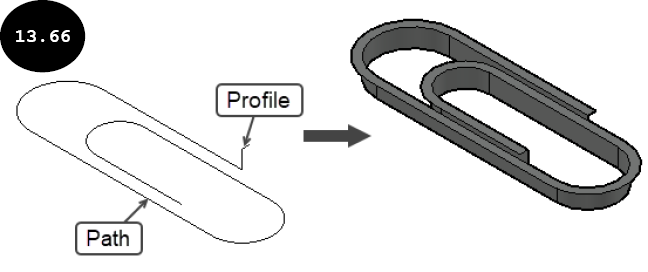

扫掠特征是通过沿路径扫掠轮廓而创建的。图 13.65 和图 13.66 显示了轮廓和路径，以及通过沿路径扫掠轮廓而创建的所得扫掠特征。请注意，轮廓定义扫掠特征的横截面，路径定义轮廓为创建特征所遵循的路线。轮廓和路径可以是开放的或闭合的。但是，如果轮廓是闭合的，将创建实体特征；如果轮廓是开放的，将创建曲面特征。图 13.65 显示了闭合轮廓和开放路径。图 13.66 显示了开放轮廓和路径。创建扫掠特征的方法讨论如下：

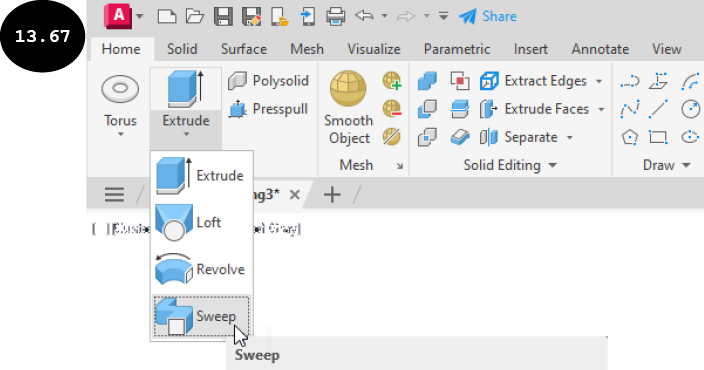

- 单击“常用”选项卡中“建模”面板中的
扫掠工具，如图 13.67 所示。系统将提示选择要扫掠的对象。或者，在命令行窗口中输入SWEEP，然后按ENTER键激活此工具。
- 选择对象作为轮廓，然后按
ENTER键。系统将提示选择扫掠路径。请注意，可以选择单个或多个对象沿路径扫掠。但是，所有对象必须在同一工作平面上创建。
注意：还可以使用命令提示中出现的“扭曲”选项指定扭曲角度，从而沿路径扭曲轮廓。还可以使用命令提示中出现的“基点”选项指定扫掠特征的基点。默认情况下，轮廓的中心点用作扫掠特征的基点。此外，通过使用命令提示的“比例”选项，可以沿路径缩放轮廓。

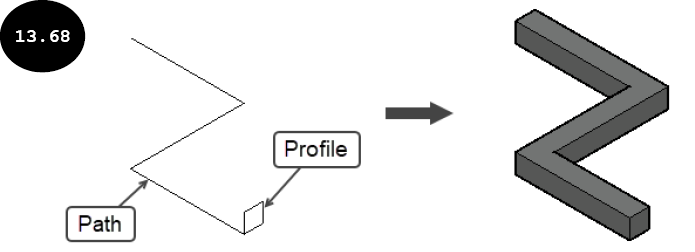

- 在绘图区域中选择扫掠路径。将创建扫掠特征，如图 13.68 所示。请注意，路径的所有实体或段必须作为单个对象。在图 13.68 中，路径是使用
多段线工具创建的。此外，轮廓、路径和所得扫掠特征不得自相交。
