练习 1

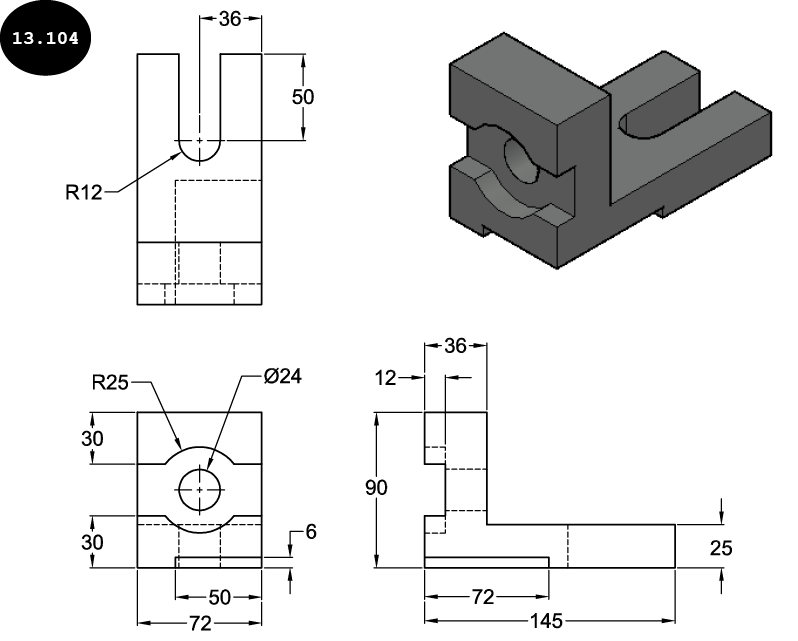

创建如图 13.104 所示的三维模型。

第 1 节：启动新的 AutoCAD 图形

  1. 启动 AutoCAD，然后单击初始屏幕“开始”选项卡旁边的 + 号。将调用使用默认图形样板的新图形文件。

第 2 节：定义图形界限

  1. 按照下面给出的命令序列定义图形界限。

命令: LIMITS (ENTER)

指定左下角点或 [开(ON)/关(OFF)]<0.0000,0.0000>: 0,0 (ENTER)

指定右上角点 <12.0000,9.0000>: 250,150 (ENTER)

第 3 节：选择工作空间

现在，你需要激活“三维建模”工作空间以创建三维模型。

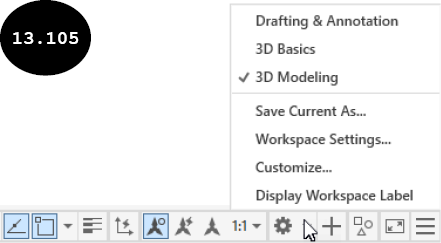

  1. 单击状态栏中的“切换工作空间”按钮 。将出现一个弹出菜单，参见图 13.105。
  2. 单击弹出菜单中的“三维建模”选项以激活“三维建模”工作空间。

第 4 节：创建三维模型的基础特征

现在，你需要创建三维模型的基础特征。该模型的基础特征是一个拉伸特征。

  1. 单击状态栏中的“显示图形栅格”按钮，关闭绘图区中栅格的显示。

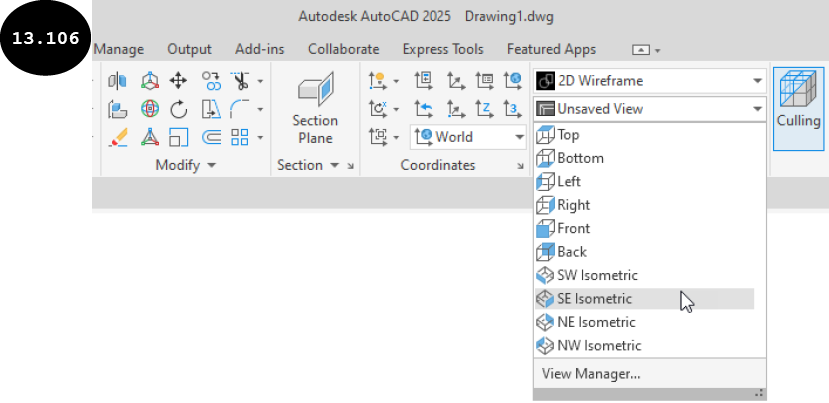

  2. 单击“常用”选项卡中“视图”面板的“视图”弹出菜单中的“东南等轴测”工具，将图形的视图方向更改为东南等轴测，参见图 13.106。

  1. 确保正交模式已打开。你可以通过单击状态栏中的“正交模式”按钮 或按 F8 键来打开或关闭正交模式。
  2. 确保动态输入模式已激活。你可以通过单击状态栏中的“动态输入”按钮 来打开或关闭动态输入模式。

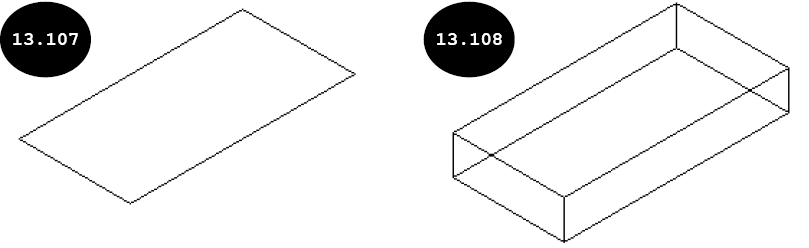

  3. 使用绘图区中的“矩形”工具绘制一个长度为 72 个单位、宽度为 145 个单位的矩形，参见图 13.107。

现在，你需要通过拉伸该矩形来创建三维实体特征。

  1. 单击“常用”选项卡中“建模”面板中的“拉伸”工具，或输入 EXT 然后按 ENTER 键。“拉伸”工具将被激活，并提示你选择要拉伸的对象。
  2. 在绘图区中选择该矩形，然后按 ENTER 键。将出现拉伸特征的预览，并提示你指定拉伸的高度。
  3. 输入 25 个单位作为拉伸的高度，然后按 ENTER 键。将创建一个高度为 25 个单位的拉伸特征，参见图 13.108。

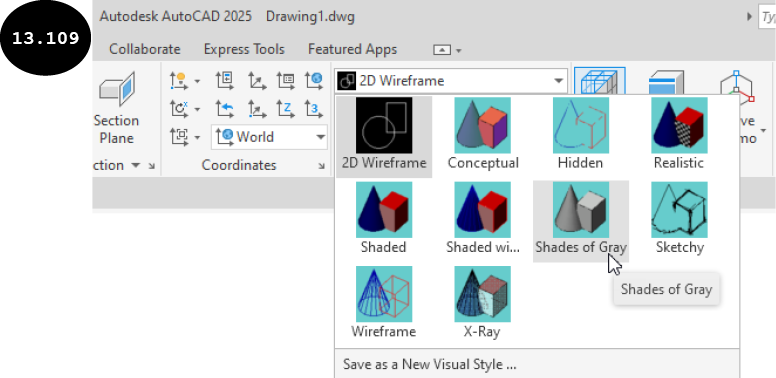

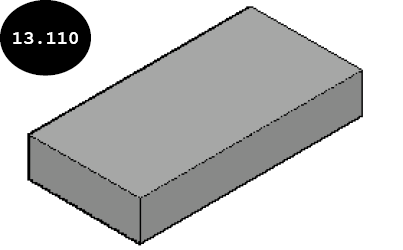

  1. 单击“常用”选项卡中“视图”面板的“视觉样式”弹出菜单中的“灰度”工具，将模型的视觉样式更改为“灰度”视觉样式，参见图 13.109。图 13.110 显示了处于“灰度”视觉样式的模型。


第 5 节：创建第二个特征

现在，你需要创建模型的第二个特征。

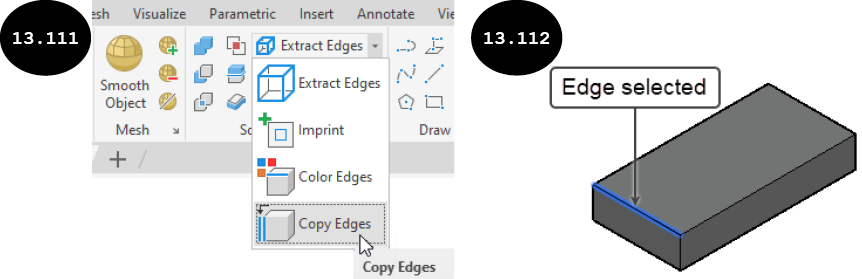

  1. 单击“常用”选项卡中“实体编辑”面板中的“复制边”工具，参见图 13.111。将提示你选择要复制的边。
  2. 单击基础特征顶部平面上的前边。该边将被选中，参见图 13.112。接下来，按 ENTER 键。将提示你选择基点。

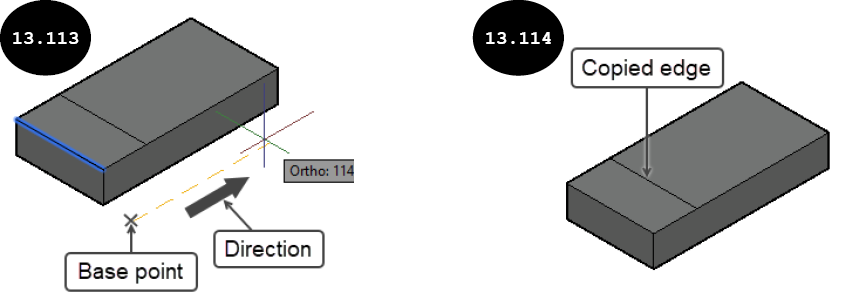

  1. 在绘图区中任意位置单击以指定基点，参见图 13.113。将提示你指定第二个位移点。
  2. 沿正 Y 轴方向水平移动光标，参见图 13.113。
  3. 输入 36，然后按 ENTER 键。所选的边将以 36 个单位的偏移距离复制到基础特征的顶部平面上，参见图 13.114。接下来，按 ESC 键退出该工具。

现在，你可以通过添加材料来创建第二个特征。

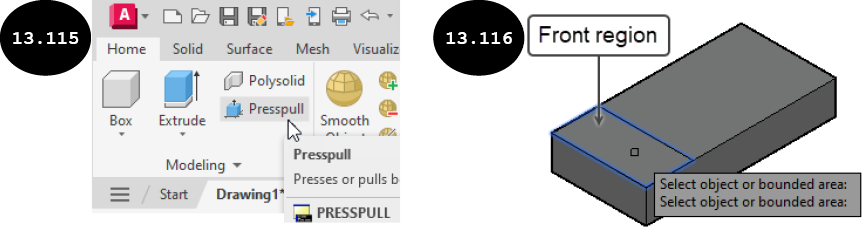

  1. 单击“建模”面板中的“按住并拖动”工具，参见图 13.115，或在“命令行”窗口中输入 PRESSPULL 然后按 ENTER 键。“按住并拖动”工具将被激活，并提示你选择对象或边界区域。
  2. 单击基础特征顶部平面的前封闭区域，参见图 13.116。将出现第二个特征的预览，并提示你指定拉伸高度。

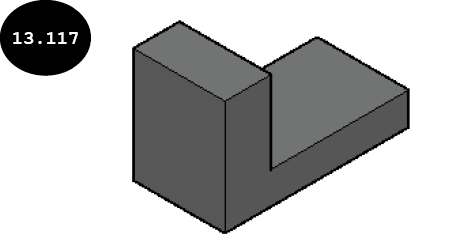

  1. 垂直向上移动光标。接下来，输入 65，然后按 ENTER 键。将通过添加材料创建高度为 65 个单位的第二个特征，参见图 13.117。

第 6 节：创建第三个特征

现在，你需要创建模型的第三个特征。模型的第三个特征通过移除材料来创建。

  1. 单击“常用”选项卡中“实体编辑”面板中的“复制边”工具。将提示你选择要复制的边。

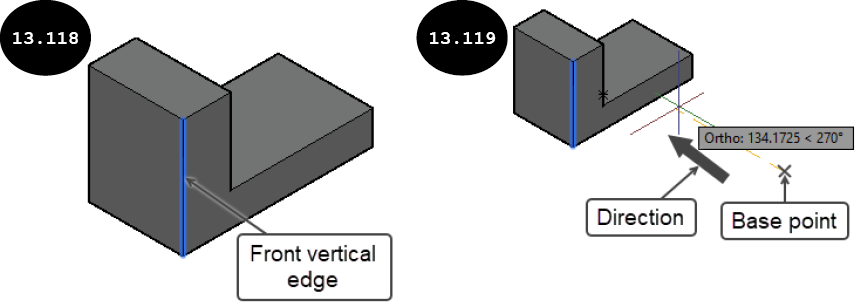

  2. 单击模型的前竖直边，参见图 13.118，然后按 ENTER 键。将提示你选择基点。
  3. 在绘图区中任意位置单击以指定基点。将提示你指定第二个位移点。

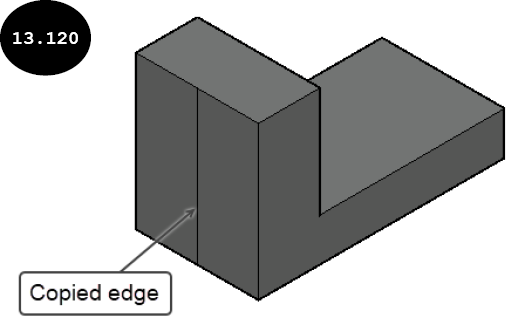

  4. 沿负 X 轴方向水平移动光标，参见图 13.119。接下来，输入 36，然后按 ENTER 键。所选的边将以 36 个单位的偏移距离复制到模型的前表面上，参见图 13.120。接下来，按 ESC 键退出该工具。


现在，你需要将工作平面（XY）更改为图形的前视图。

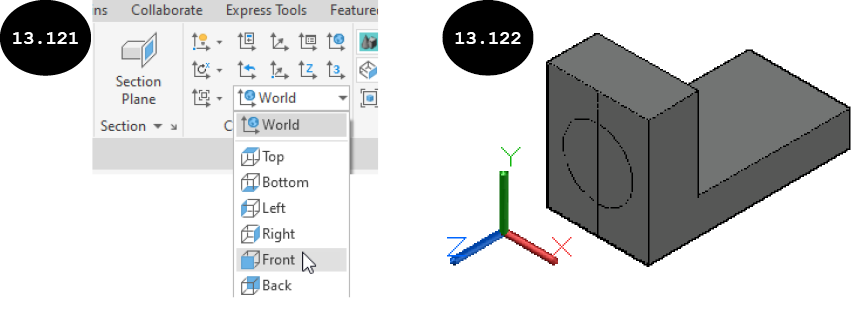

  1. 调用“常用”选项卡中“坐标”面板中的“命名 UCS 组合控件”弹出菜单，然后单击“前视”工具，将工作平面（XY）设置为图形的前视图，参见图 13.121。
  2. 单击“常用”选项卡中“绘图”面板中的“圆心、半径”工具，然后绘制一个半径为 25 个单位的圆，其圆心位于先前复制的边的中点处，参见图 13.122。

创建圆之后，你可以擦除/删除复制的边。

  1. 输入 E，然后按 ENTER 键。“删除”命令将被激活，并提示你选择要删除的对象。

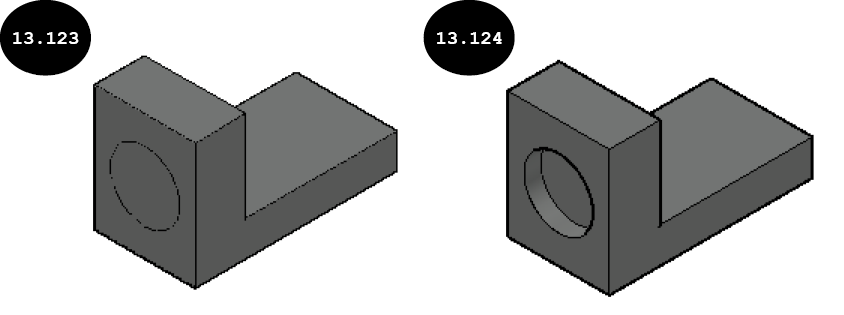

  2. 通过单击鼠标左键选择复制的边，然后按 ENTER 键。所选的边将被删除，参见图 13.123。

现在，你可以通过移除材料来创建第三个特征。

  1. 单击“建模”面板中的“按住并拖动”工具，或在“命令行”窗口中输入 PRESSPULL 然后按 ENTER 键。“按住并拖动”工具将被激活，并提示你选择对象或边界区域。
  2. 单击先前绘制的圆内部，作为要移除材料的区域。将出现该特征的预览，并提示你指定拉伸高度。
  3. 沿负 Z 轴方向移动光标。接下来，输入 12 作为拉伸高度，然后按 ENTER 键。将通过移除材料创建第三个特征，参见图 13.124。

第 7 节：创建第四个特征

现在，你需要创建模型的第四个特征。模型的第四个特征通过移除材料来创建。

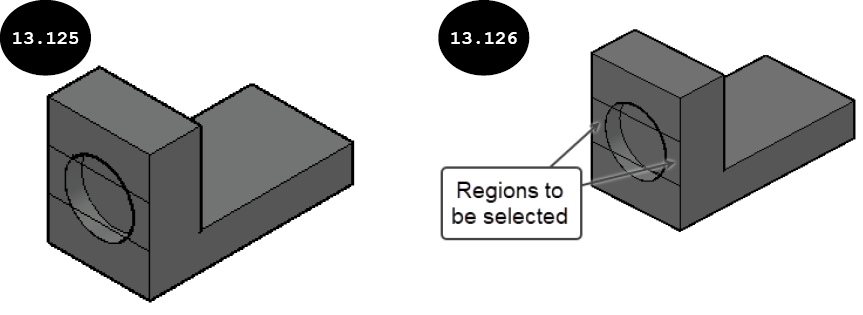

  1. 使用“复制边”工具将模型前平面的顶部边和底部边复制到 30 个单位的距离处，参见图 13.125。
  2. 调用“按住并拖动”工具，然后按住 SHIFT 键。接下来，通过单击鼠标左键逐一选择两个封闭区域，参见图 13.126。
  3. 松开 SHIFT 键，然后按 ENTER 键。将提示你指定拉伸高度。

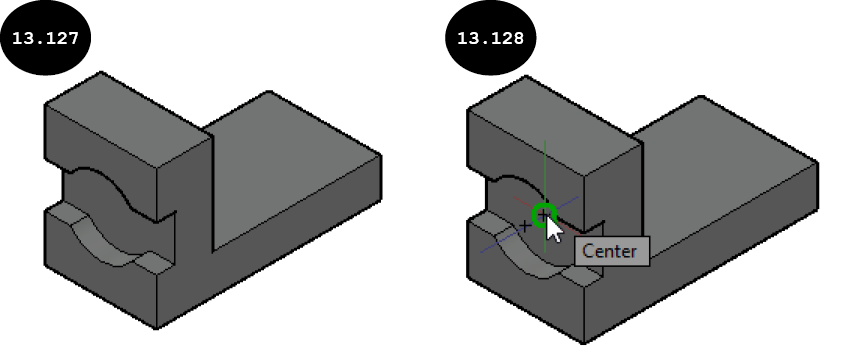

  1. 向后移动光标，然后输入 12。接下来，按 ENTER 键。将通过从模型中移除材料创建第四个特征，参见图 13.127。
  2. 创建第四个特征之后，你可以使用 ERASE 命令擦除复制的边。

第 8 节：创建第五个特征

现在，你需要创建模型的第五个特征。模型的第五个特征通过移除材料来创建。

  1. 确保工作平面（XY）设置为前视图。
  2. 调用“圆心、半径”工具，然后当光标捕捉到模型后部半圆形边的中心时单击以指定圆的圆心，参见图 13.128。将提示你指定圆的半径。

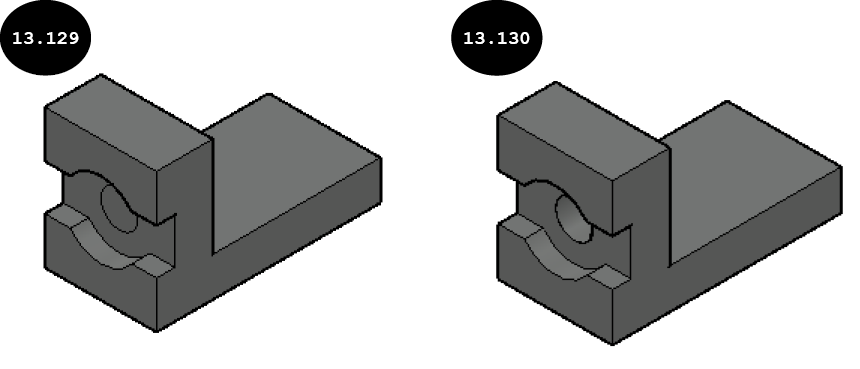

  1. 输入 12，然后按 ENTER 键。将创建一个半径为 12 个单位的圆，参见图 13.129。
  2. 调用“按住并拖动”工具，然后通过选择先前创建的圆的封闭区域来移除材料，以创建一个通孔，参见图 13.130。

第 9 节：创建第六个特征

现在，你需要创建模型的第六个特征。

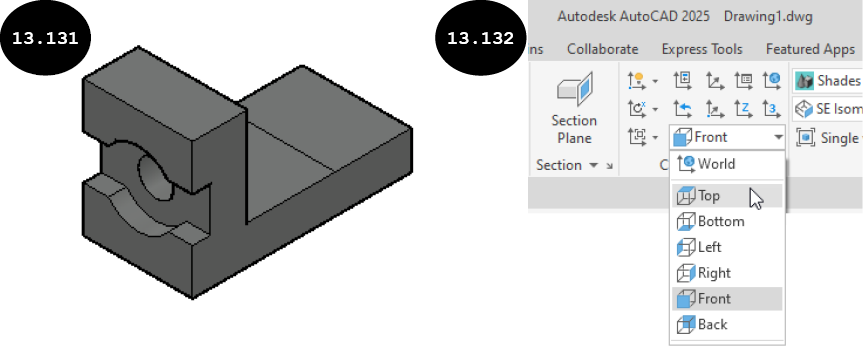

  1. 使用“复制边”工具将基础特征顶部平面的边复制到 50 个单位的距离处，参见图 13.131。
  2. 调用“常用”选项卡中“坐标”面板中的“命名 UCS 组合控件”弹出菜单，然后单击“俯视”工具，将工作平面（XY）设置为俯视图，以便在基础特征的顶部平面上创建草图，参见图 13.132。

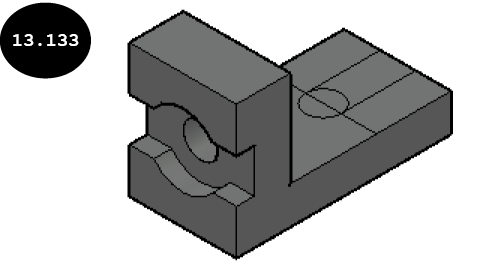

  1. 使用“圆”、“半径”和“直线”工具绘制第六个特征的草图，参见图 13.133。请注意，圆的圆心位于复制的边的中点处，其半径为 12 个单位。

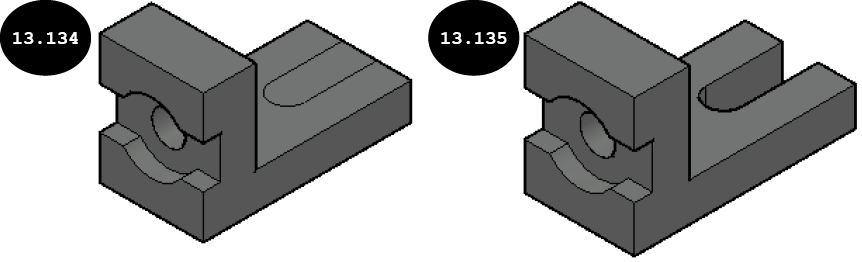

  1. 使用 ERASE 命令擦除复制的边，并使用“修剪”工具修剪草图中不需要的图元。图 13.134 显示了第六个特征的最终草图。
  2. 调用“按住并拖动”工具，然后通过选择草图的封闭区域来移除整个模型中的材料。图 13.135 显示了通过移除材料创建第六个特征后的模型。

第 10 节：创建第七个特征

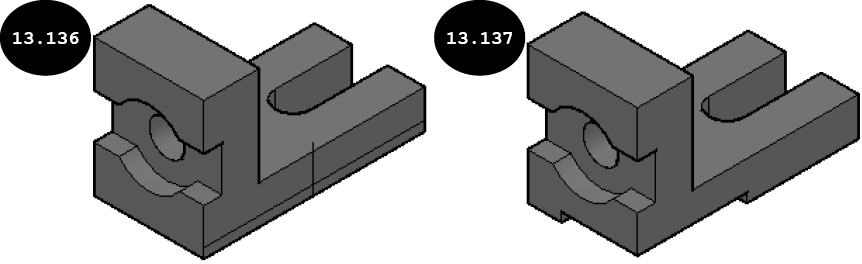

  1. 通过复制模型的边（参见图 13.136），然后使用“按住并拖动”工具移除材料至 50 个单位的深度来创建第七个特征，参见图 13.137。你可以参考图 13.104 获取复制的边的尺寸或距离。创建该特征之后，擦除复制的边。图 13.137 显示了创建所有特征后的最终模型。

第 11 节：保存模型

  1. 将模型以名称“Tutorial 1”保存在 Chapter 13 文件夹中。你需要在 AutoCAD 文件夹内创建此文件夹。

动手练习 1

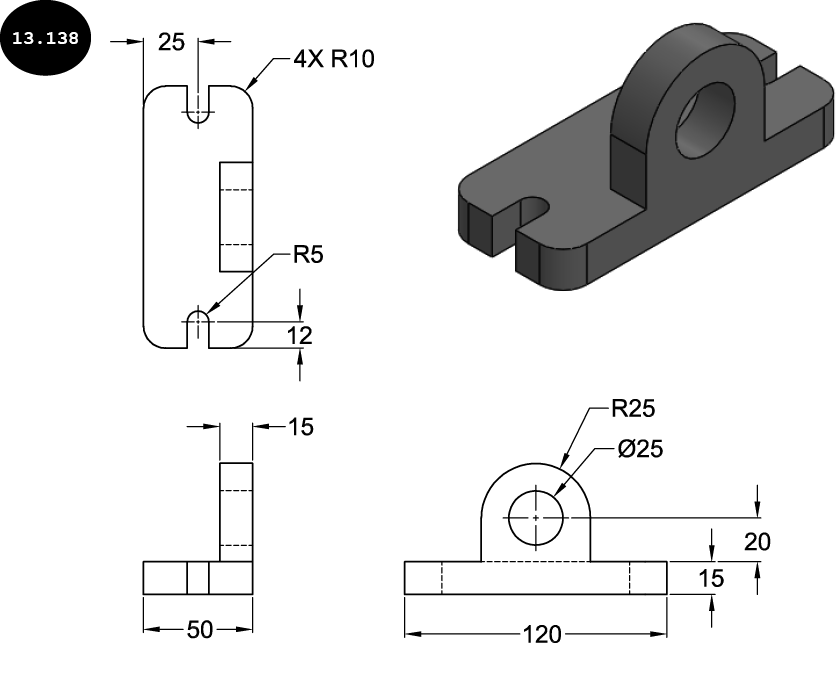

创建如图 13.138 所示的三维模型。不同的视图和尺寸在同一图中给出。

动手练习 2

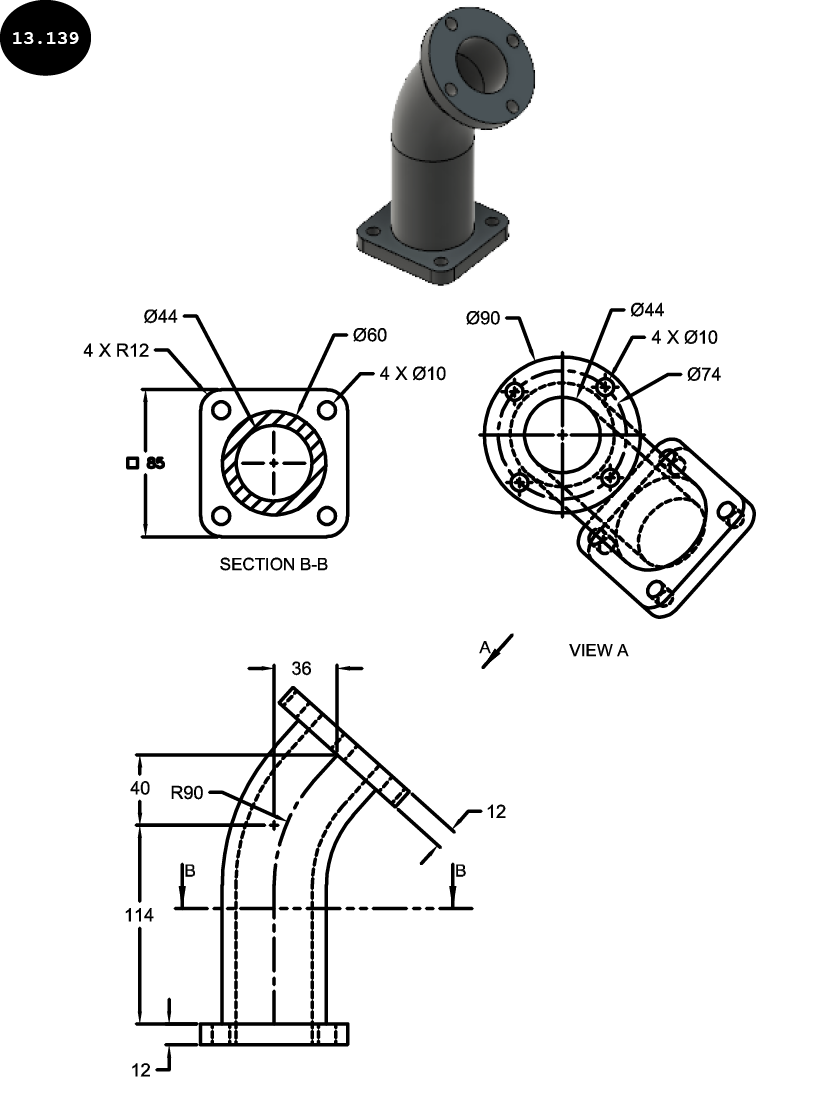

创建如图 13.139 所示的三维模型。

动手练习 3

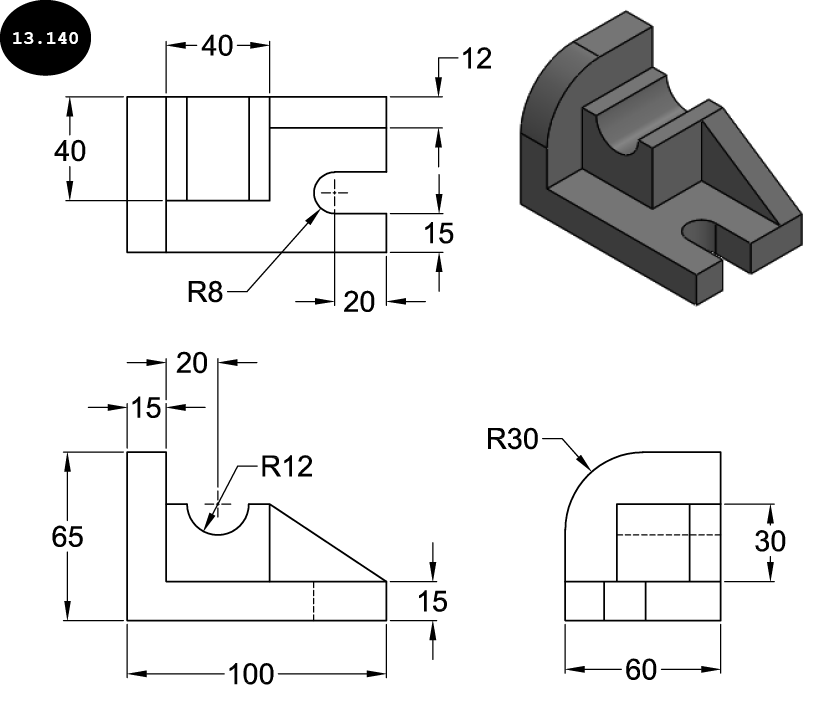

创建如图 13.140 所示的三维模型。不同的视图和尺寸在同一图中给出。
