教程 1

教程 1

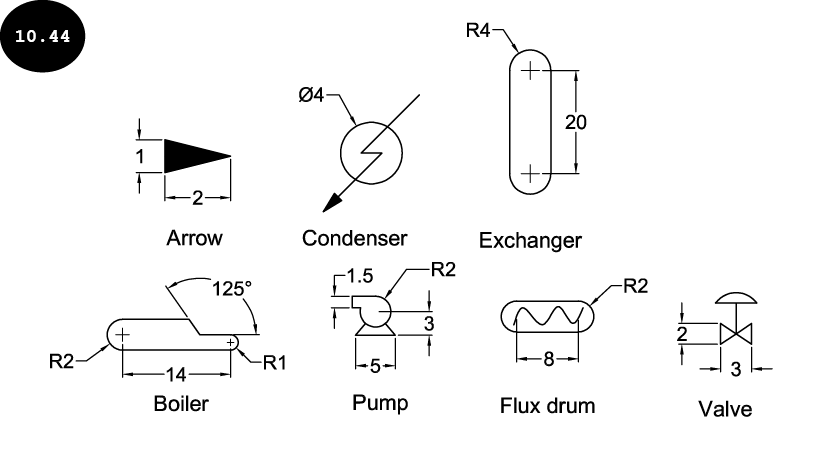

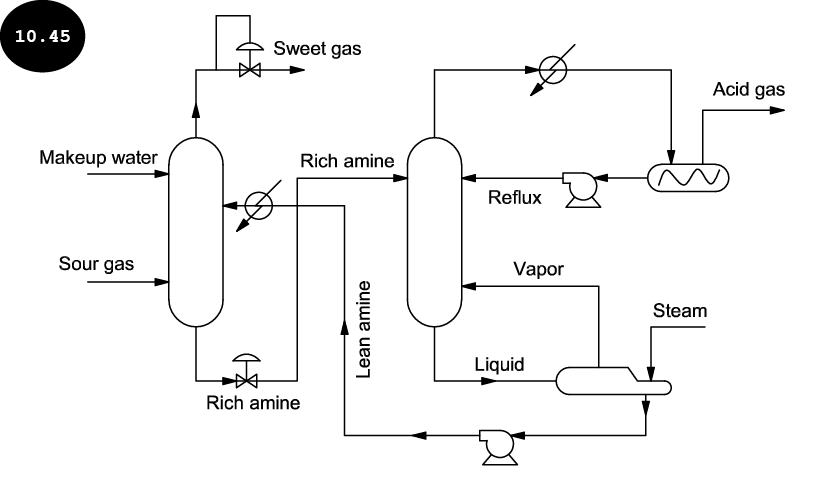

创建如图 10.44 所示的对象：箭头、冷凝器、换热器、锅炉、泵、溶剂鼓和阀门，然后将它们转换为块。创建块后，创建工艺流程图并在其中插入块，参见图 10.45。不要对块应用尺寸标注。此外，你可以指定缺失的尺寸。你还需要在流程图中添加单行文字，参见图 10.45。

第 1 节：启动 AutoCAD

1. 启动 AutoCAD，然后打开一个新的图形文件。

第 2 节：创建块

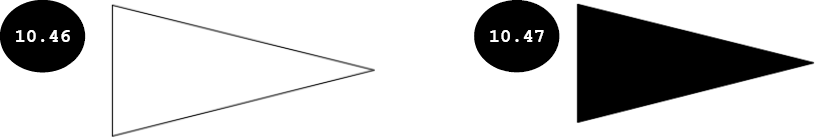

1. 使用直线工具创建如图 10.46 所示的箭头图形。有关箭头的整体尺寸，请参见图 10.44。
2. 使用图案填充工具用实体填充图案填充箭头的封闭区域，参见图 10.47。

创建箭头后，你需要将其转换为块。

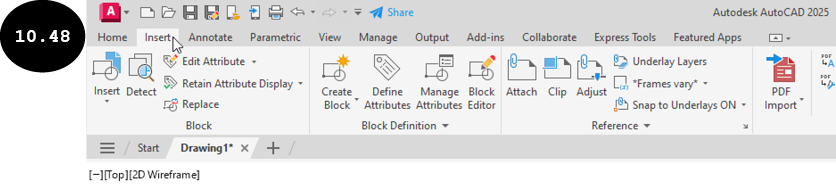

3. 单击功能区中的“插入”选项卡。功能区“插入”选项卡的工具将出现，参见图 10.48。

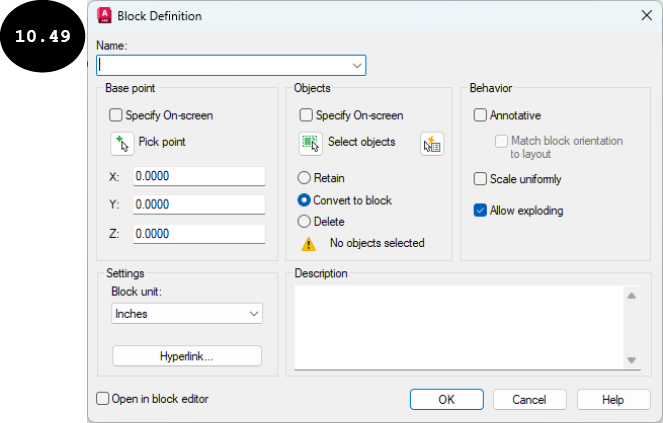

4. 单击“插入”选项卡“块定义”面板中的创建块工具。将显示“块定义”对话框，参见图 10.49。

5. 在对话框的“名称”字段中输入 Arrow 作为块的名称。
6. 单击对话框“基点”区域中的拾取点按钮。对话框将消失，并提示你指定插入基点。

_block 指定插入基点:

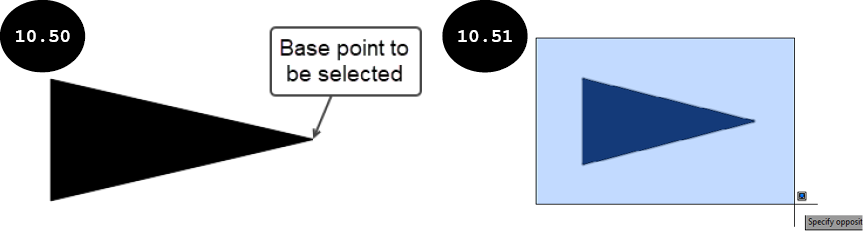

7. 单击箭头的尖端作为块的插入基点，参见图 10.50。基点已定义，“块定义”对话框将再次出现。
8. 单击对话框“对象”区域中的选择对象按钮。对话框将消失，并提示你选择对象。

选择对象:

9. 使用窗口选择方法在绘图区域中选择箭头对象的所有实体，包括图案填充，参见图 10.51。

10. 选择对象的所有实体后，按 ENTER 键。实体已选择，“块定义”对话框将再次出现。
11. 在对话框的“对象”区域中选择“删除”单选按钮，以删除绘图区域中所选的实体（箭头）并在图形中创建块。
12. 单击“块定义”对话框中的“确定”按钮。Arrow 块将被创建并保存在图形内部。此外，它将从绘图区域中删除。

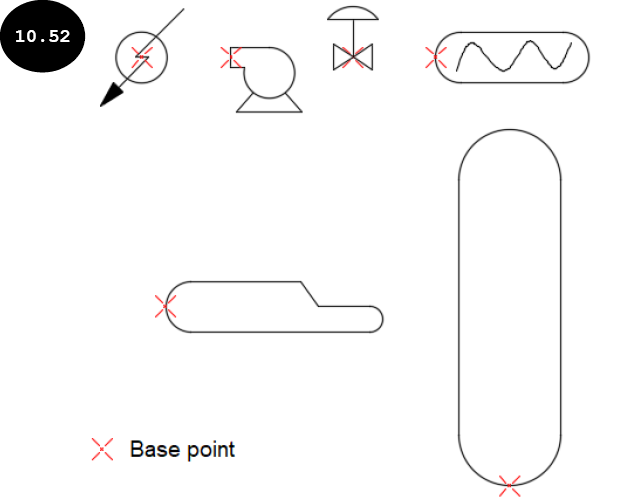

13. 类似地，创建其余对象：冷凝器、换热器、锅炉、泵、溶剂鼓和阀门，然后将它们转换为块，参见图 10.52。在此图中，十字标记表示对象的基点。

创建块后，你可以创建图形并在其中插入块。

第 3 节：创建图形并插入块

1. 单击功能区中的“插入”选项卡。功能区“插入”选项卡的工具将出现。

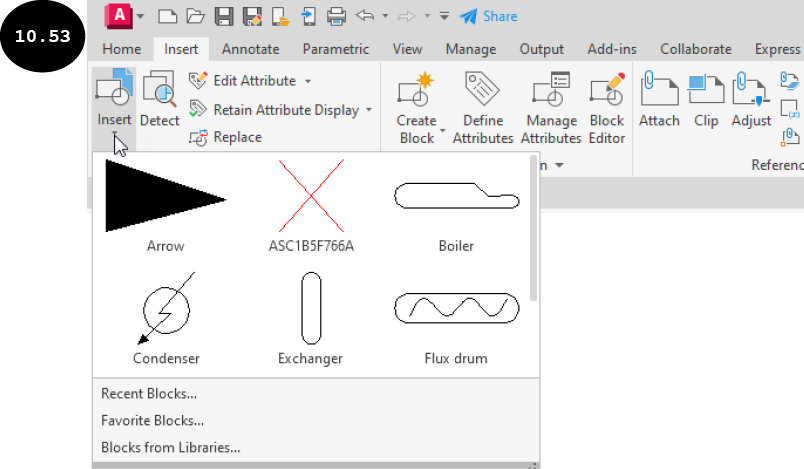

2. 单击“插入”选项卡“块”面板中的插入工具。将显示“块”飞出面板，其中显示图形中创建的所有块，参见图 10.53。在此飞出面板中，你可能需要滚动列表以选择所需的块。

3. 在出现的飞出面板中单击 Exchanger 块。Exchanger 块将以其指定的基点附着到光标。此外，系统会提示你指定插入点。

指定插入点或 [基点(B) 比例(S) 旋转(R) 分解(X) 重复(RE)]:

4. 在绘图区域中任意位置单击以指定 Exchanger 块的插入点。Exchanger 块将放置在绘图区域中的指定位置。

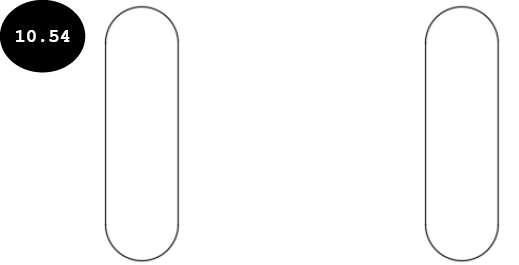

5. 类似地，在绘图区域中插入 Exchanger 块的另一个实例，参见图 10.54。请注意，你需要将 Exchanger 块的第二个实例与第一个插入的 Exchanger 块对齐放置，并在它们之间保留一些空间，参见图 10.54。

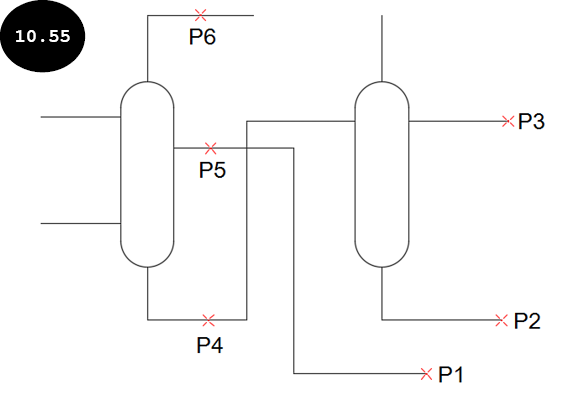

6. 调用直线工具，然后创建如图 10.55 所示的图形线实体。你可以假设线的长度。在图中，十字标记（P1 到 P6）表示图形中块的插入点，仅供参考。

7. 单击“插入”选项卡“块”面板中的插入工具。将显示“块”飞出面板。在此飞出面板中，单击 Pump 块。Pump 块将以其指定的基点附着到光标。此外，系统会提示你指定插入点。

指定插入点或 [基点(B) 比例(S) 旋转(R) 分解(X) 重复(RE)]:

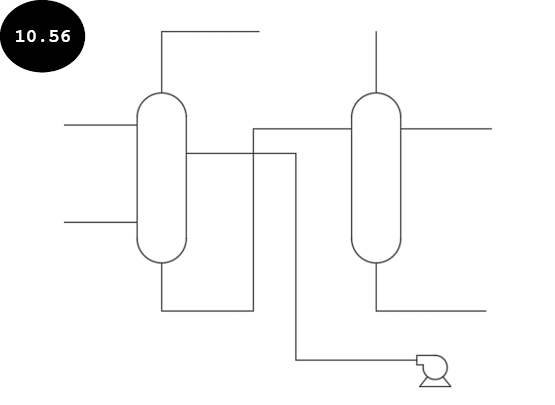

8. 将光标移向图形中的插入点“P1”，参见图 10.55。接下来，单击以指定 Pump 块的插入点。Pump 块将放置在绘图区域中的指定插入点，参见图 10.56。

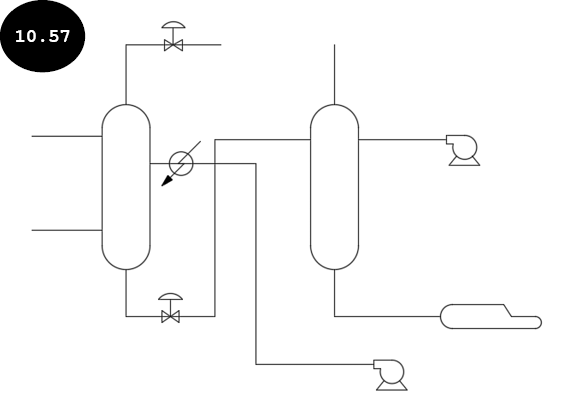

9. 类似地，在插入点“P2”处插入 Boiler 块，在插入点 P3 处插入 Pump 块，在插入点 P4 处插入 Valve 块，在插入点 P5 处插入 Condenser 块，在插入点 P6 处插入 Valve 块，参见图 10.57。

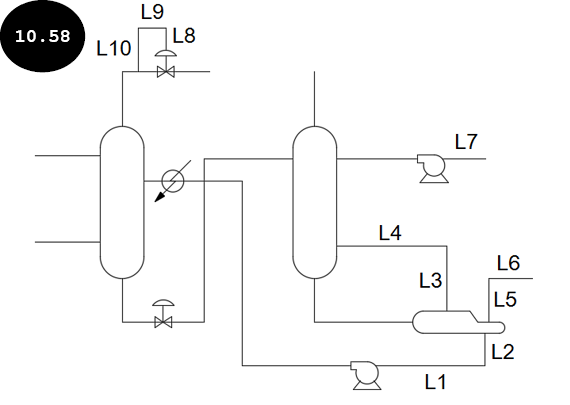

10. 使用直线工具创建图形的线实体（L1 到 L10），参见图 10.58。你可以假设线的长度。请注意，图 10.58 的编号仅供参考。

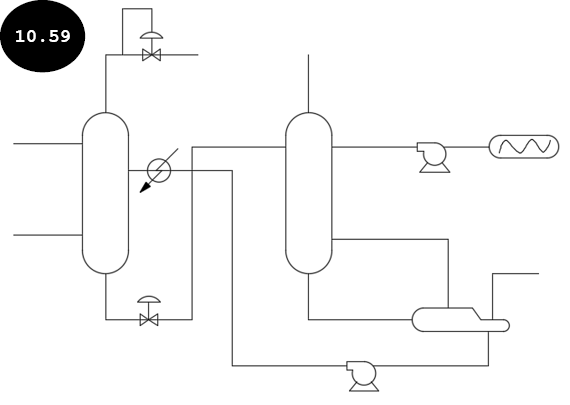

11. 在线“L7”的端点处插入 Flux drum 块，参见图 10.59。

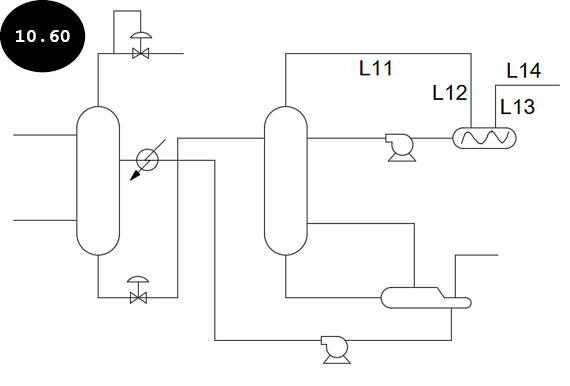

12. 使用直线工具创建图形的线实体（L11 到 L14），参见图 10.60。你可以假设线的长度。请注意，图 10.60 的编号仅供参考。

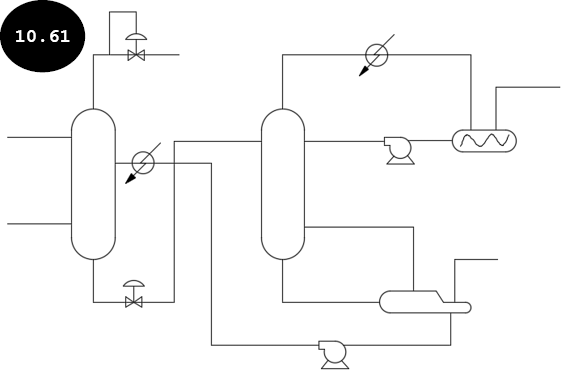

13. 在线“L11”的中点处插入 Condenser 块，参见图 10.61。

现在，你需要在图形中插入 Arrow 块以定义图形中的流程流向。

14. 单击“插入”选项卡“块”面板中的插入工具。将显示“块”飞出面板。在此飞出面板中，单击 Arrow 块。Arrow 块将以其基点附着到光标。此外，系统会提示你指定插入点。

指定插入点或 [基点(B) 比例(S) 旋转(R) 分解(X) 重复(RE)]:

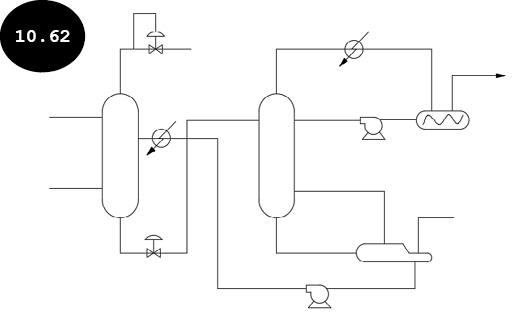

15. 将光标移动到线“L14”的端点，参见图 10.60。接下来，当光标捕捉到该点时，单击以指定 Arrow 块的插入点。Arrow 块将插入并放置在指定的插入点，参见图 10.62。

16. 再次调用“块”飞出面板，然后单击 Arrow 块。Arrow 块将以其指定的基点附着到光标。此外，系统会提示你指定插入点。

指定插入点或 [基点(B) 比例(S) 旋转(R) 分解(X) 重复(RE)]:

17. 在命令提示中单击“旋转”选项。系统会提示你指定旋转角度。或者，在命令行窗口中输入 R，然后按 ENTER 键。

指定旋转角度 <0>:

18. 在命令行窗口中输入 -90，然后按 ENTER 键。附着的 Arrow 块的旋转角度将改变。

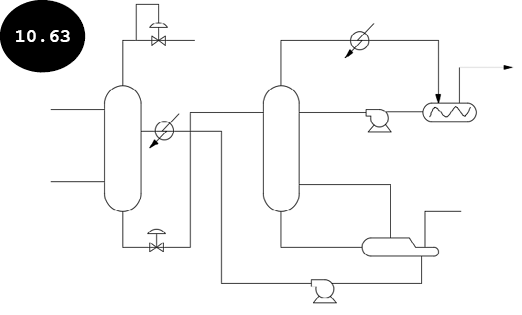

19. 将光标移动到线“L12”的端点，参见图 10.60。接下来，当光标捕捉到该点时，单击以指定 Arrow 块的插入点。Arrow 块将插入并放置在指定的插入点，参见图 10.63。

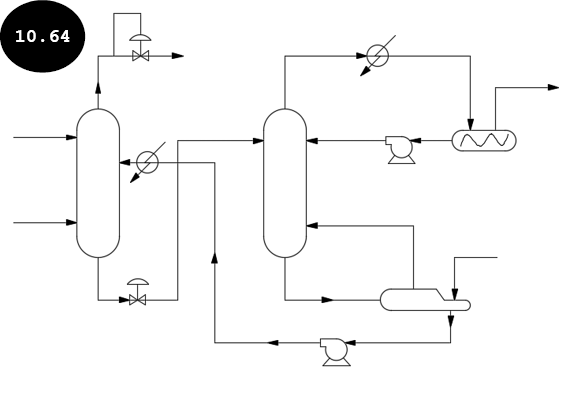

20. 类似地，在图形的其余位置插入 Arrow 块，参见图 10.64。当提示指定插入点时，你可以单击命令提示中的“重复”选项，以插入具有相同方向的多个箭头实例。

第 4 节：添加单行文字

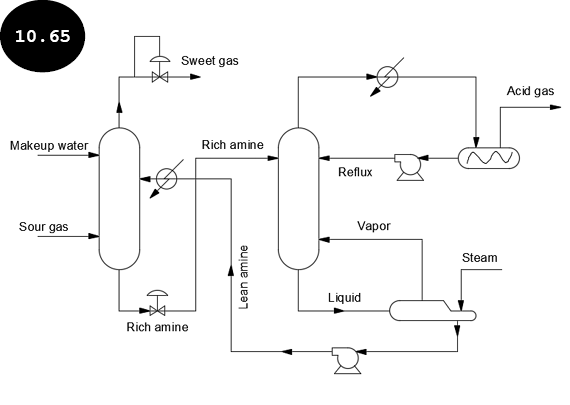

1. 使用单行工具在绘图区域中添加单行文字，参见图 10.65。

第 5 节：保存图形

1. 单击快速访问工具栏中的保存工具 。将显示“图形另存为”对话框。
2. 浏览到 AutoCAD 文件夹，然后在 AutoCAD 文件夹内创建一个名为 Chapter 10 的文件夹。接下来，在对话框的“文件名”字段中输入 Tutorial 1。
3. 单击“保存”按钮。图形将以名称 Tutorial 1 保存在 Chapter 10 文件夹中。

上机测试 1

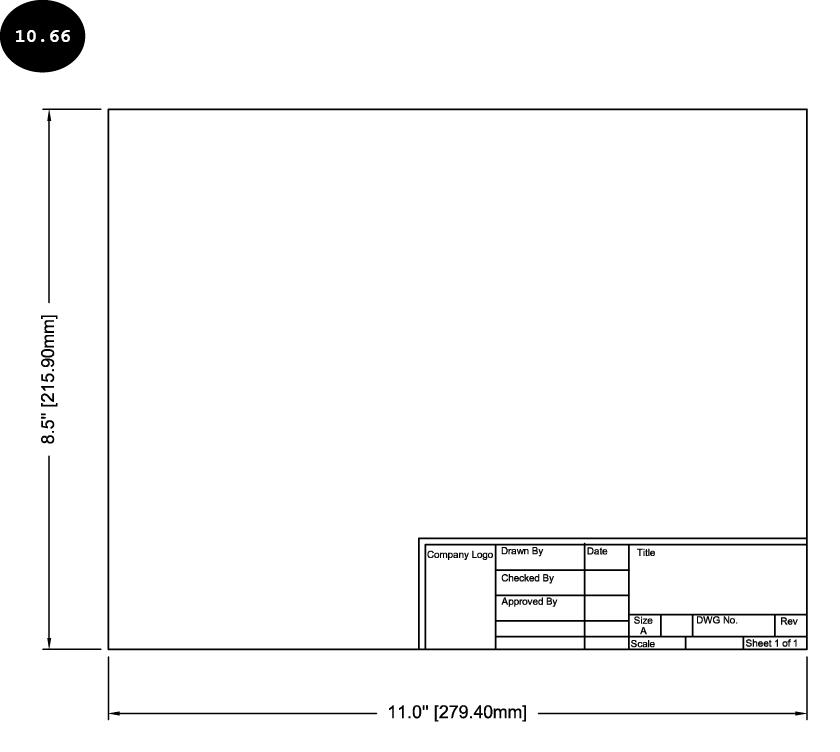

创建如图 10.66 所示的图形样板，然后使用 WBLOCK 命令将其转换为写块（外部块），以便你可以将图形样板作为块插入到任何图形中。尺寸仅供参考。你可以指定缺失的尺寸。
