练习 1

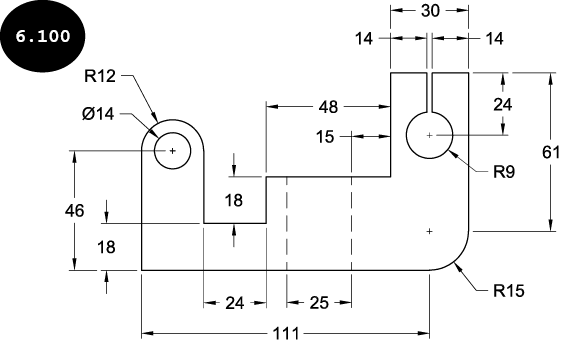

创建图形并按图 6.100 所示应用尺寸标注。您需要按照具有以下尺寸标注参数的新尺寸标注样式应用尺寸标注。

新尺寸标注样式参数

文字字体 | Arial

文字字体样式 | 常规

文字高度 | 4.75

文字放置 - 从尺寸线偏移 | 2.5

箭头样式 | 闭合填充

箭头大小 | 4.5

圆心标记 | 标记 - 1

尺寸标注打断大小 | 3.5

尺寸界线 - 超出尺寸线 | 2

尺寸界线 - 起点偏移量 | 1.75

线性尺寸标注 - 精度 | 0

角度尺寸标注 - 精度 | 0

第 1 节：启动新的 AutoCAD 图形

  1. 启动 AutoCAD，然后打开一个新的图形文件。接下来，设置图形界限。

第 2 节：创建图形

  1. 单击“常用”选项卡中“绘图”面板的“直线”工具。系统将提示您指定直线的第一点。或者，在命令行窗口中输入 L，然后按 ENTER 键调用“直线”工具。

指定第一点:
  1. 在绘图区中单击以指定直线的起点。系统将提示您指定直线的下一点。
  2. 确保“动态输入”模式和“正交”模式已打开。
  3. 按照下面给出的命令序列创建图形。

指定下一点或 [放弃(U)]: 将光标水平向右移动，然后在动态输入框中输入 126（ENTER）。

指定下一点或 [放弃(U)]: 将光标垂直向上移动，然后输入 76（ENTER）。

指定下一点或 [闭合(C) 放弃(U)]: 将光标水平向左移动，然后输入 14（ENTER）。

指定下一点或 [闭合(C) 放弃(U)]: 将光标垂直向下移动，然后输入 24（ENTER）。

指定下一点或 [闭合(C) 放弃(U)]: 将光标水平向左移动，然后输入 2（ENTER）。

指定下一点或 [闭合(C) 放弃(U)]: 将光标垂直向上移动，然后输入 24（ENTER）。

指定下一点或 [闭合(C) 放弃(U)]: 将光标水平向左移动，然后输入 14（ENTER）。

指定下一点或 [闭合(C) 放弃(U)]: 将光标垂直向下移动，然后输入 40（ENTER）。

指定下一点或 [闭合(C) 放弃(U)]: 将光标水平向左移动，然后输入 48（ENTER）。

指定下一点或 [闭合(C) 放弃(U)]: 将光标垂直向下移动，然后输入 18（ENTER）。

指定下一点或 [闭合(C) 放弃(U)]: 将光标水平向左移动，然后输入 24（ENTER）。

指定下一点或 [闭合(C) 放弃(U)]: 将光标垂直向上移动，然后输入 28（ENTER）。

指定下一点或 [闭合(C) 放弃(U)]: 将光标水平向左移动，然后输入 24（ENTER）。

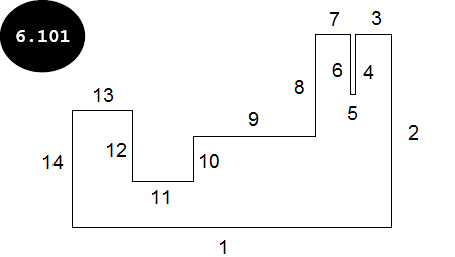

指定下一点或 [闭合(C) 放弃(U)]: C 或 闭合（ENTER）（参见图 6.101）。


注意：在图 6.101 中，实体已编号，供您参考以创建图形的其他实体。

创建图形的直线实体后，您需要创建圆实体。

  1. 单击“绘图”面板的“圆”飞出面板中的“圆，半径”工具，或在命令行窗口中输入 C，然后按 ENTER 键。系统将提示您指定圆的圆心。

指定圆的圆心或 [三点(3P) 两点(2P) 相切、相切、半径(T)]:
  1. 将光标移向水平线（13）的中点，参见图 6.101。

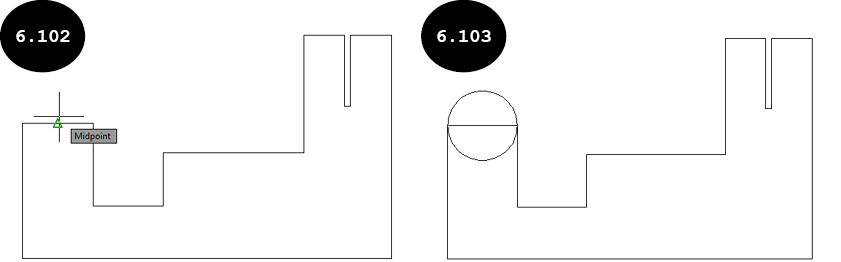

  2. 当光标捕捉到水平线（13）的中点时，单击以指定圆的圆心，参见图 6.102。系统将提示您指定圆的半径。

指定圆的半径或 [直径(D)]:
  1. 输入 12 作为圆的半径，然后按 ENTER 键。绘图区中将创建一个半径为 12 个单位的圆，参见图 6.103。

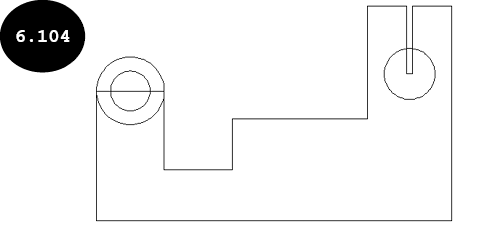

  1. 同样，再创建两个半径分别为 9 个单位和 7 个单位的圆，参见图 6.104。半径为 9 个单位的圆的圆心位于直线（5）的中点，半径为 7 个单位的圆的圆心位于直线（13）的中点，参见图 6.104。

现在，您需要在距垂直线（2）偏移距离为 45 个单位处创建一条垂直线。

  1. 单击“常用”选项卡中“修改”面板的“偏移”工具，或在命令行窗口中输入 O，然后按 ENTER 键。系统将提示您指定偏移距离。

指定偏移距离或 [通过(T) 删除(E) 图层(L)] <通过>:
  1. 输入 45 作为偏移距离，然后按 ENTER 键。系统将提示您选择要偏移的对象。

选择要偏移的对象或 [退出(X) 放弃(U)] <退出>:
  1. 单击垂直线（2）作为要偏移的对象，参见图 6.101。系统将提示您指定要偏移的那一侧上的点。

指定要偏移的那一侧上的点或 [退出(X) 多个(M) 放弃(U)] <退出>:

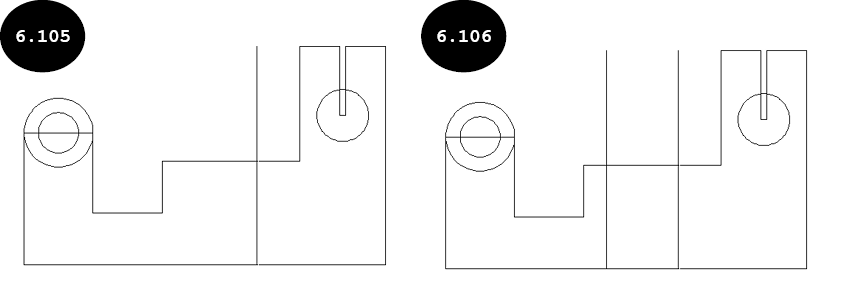

  1. 将光标向左移动，然后单击以指定所选垂直线（2）左侧的一个点。将创建一条偏移距离为 45 个单位的垂直线，参见图 6.105。
  2. 按 ENTER 键退出该工具。
  3. 同样，在距新创建的垂直线偏移距离为 25 个单位处创建另一条垂直线，参见图 6.106。

现在，您需要修剪实体中不需要的部分。

第 3 节：修剪图形实体

  1. 单击“修改”面板中的“修剪”工具，或在命令行窗口中输入 TR，然后按 ENTER 键。系统将提示您选择要修剪的对象。

选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或

[剪切边(T) 交叉(C) 模式(O) 投影(P) 删除(R)]:

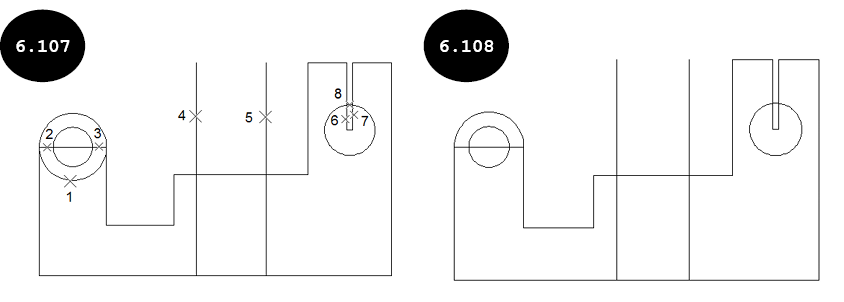

  1. 单击要修剪的不需要的实体（1），参见图 6.107。所选实体将被修剪到其最近的交点，参见图 6.108。同时，系统将提示您选择要修剪的对象。

选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或

[剪切边(T) 交叉(C) 模式(O) 投影(P) 删除(R) 放弃(U)]:

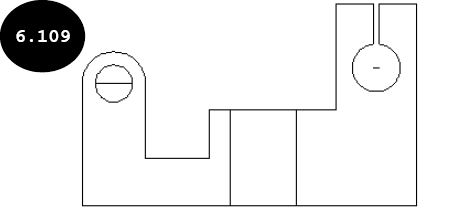

  1. 同样，单击其他不需要的实体（2、3、4、5、6、7 和 8），参见图 6.107。图 6.109 显示了修剪所有不需要的实体后的图形。

  1. 修剪实体后，按 ENTER 键退出该工具。

第 4 节：删除不需要的实体

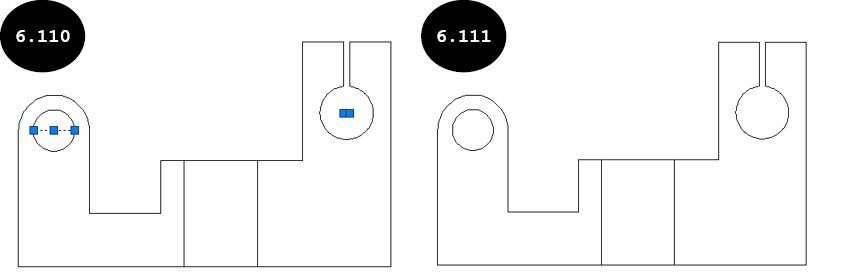

  1. 单击半径为 7 个单位和 9 个单位的圆内的水平实体，作为要从绘图区中删除的对象，参见图 6.110。
  2. 按 DELETE 键。所选实体将从图形中移除，参见图 6.111。

第 5 节：创建圆角

  1. 单击“修改”面板中的“圆角”工具，或在命令行窗口中输入 F，然后按 ENTER 键。系统将提示您选择圆角的第一个对象。

选择第一个对象或 [放弃(U) 多段线(P) 半径(R) 修剪(T) 多个(M)]:
  1. 单击命令提示中的“半径”选项或输入 R，然后按 ENTER 键。系统将提示您指定圆角半径。

指定圆角半径 <0.0000>:
  1. 输入 15 作为圆角半径，然后按 ENTER 键。系统将提示您选择第一个对象。

选择第一个对象或 [放弃(U) 多段线(P) 半径(R) 修剪(T) 多个(M)]:
  1. 单击图形最右侧的垂直线作为圆角的第一个对象。系统将提示您选择圆角的第二个对象。

选择第二个对象，或按住 Shift 键选择要应用角点的对象或 [半径(R)]:

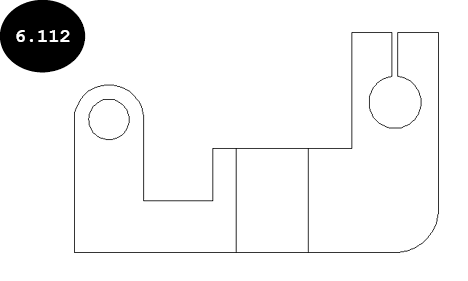

  1. 单击底部水平线作为圆角的第二个对象。将创建一个半径为 15 的圆角，参见图 6.112。

第 6 节：创建图层

现在，您需要创建图层：Object、Hidden 和 Dimension。创建图层后，将不同的图形对象分配到各自的图层，例如将隐藏对象分配到 Hidden 图层。

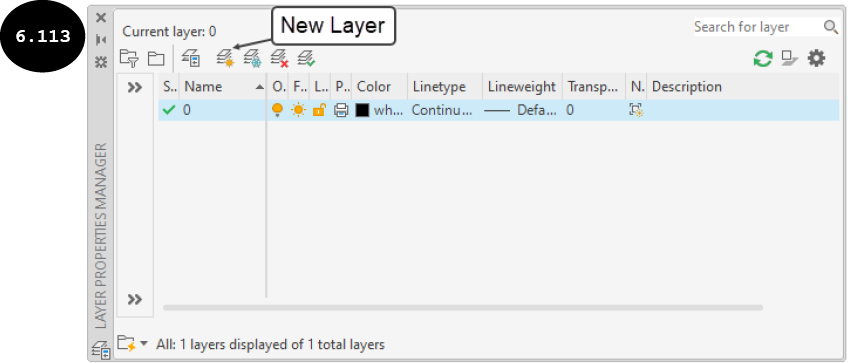

  1. 单击“常用”选项卡中“图层”面板的“图层特性”工具，或在命令行窗口中输入 LA，然后按 ENTER 键。“图层特性管理器”将出现，参见图 6.113。

  1. 单击“图层特性管理器”中的“新建图层”按钮，或按 ALT + N 键。将创建一个默认名称为“图层 1”的新图层。
  2. 在“图层特性管理器”中输入 Object 作为新建图层的名称。接受新建 Object 图层的默认参数。

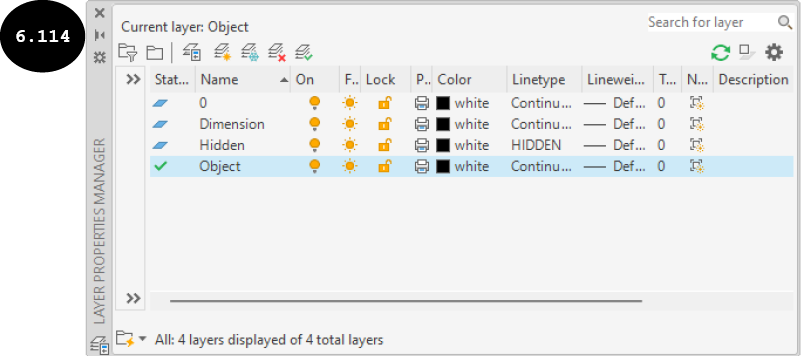

  3. 同样，再创建两个图层：Hidden 和 Dimension。同时，将 HIDDEN 线型指定给 Hidden 图层，并接受 Dimension 图层的默认参数，参见图 6.114。

  1. 创建完所有图层后，关闭“图层特性管理器”。

第 7 节：将图形对象分配到图层

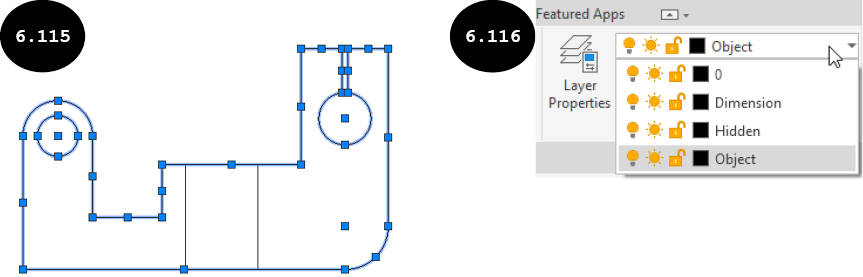

  1. 选择除两条垂直线（隐藏线）之外的所有图形对象，参见图 6.115。
  2. 调用“常用”选项卡中“图层”面板的“图层”下拉列表，参见图 6.116。

  1. 将光标移到“图层”下拉列表中的 Object 图层上，然后单击它以将所选对象分配到 Object 图层。接下来，按 ESC 键退出选择。

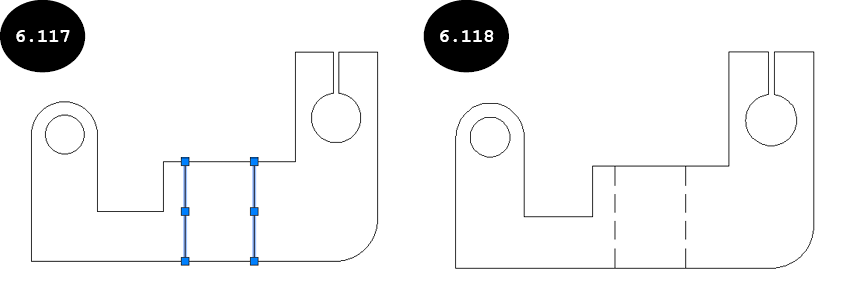

  2. 选择两条垂直线以将它们分配到 Hidden 图层，参见图 6.117。
  3. 调用“图层”下拉列表，参见图 6.116，然后单击 Hidden 图层。所选垂直线将被分配到 Hidden 图层，参见图 6.118。接下来，按 ESC 键退出选择。


注意：如果 Hidden 图层的实体在绘图区中显示为连续线型，则您可能需要使用“特性”面板增大或减小其线型比例。要增大或减小线型比例，请在命令行窗口中输入 PR，然后按 ENTER 键。“特性”面板将出现在绘图区左侧。接下来，在绘图区中选择要更改线型比例的 Hidden 图层实体，然后在“特性”面板的“线型比例”字段中输入比例值。您可以根据需要尝试任何值作为线型比例，以匹配隐藏线的显示。

创建图形后，您需要应用尺寸标注。如练习说明中所述，您需要按照新尺寸标注样式应用尺寸标注。因此，您需要先创建一个新的尺寸标注样式。

第 8 节：创建新尺寸标注样式

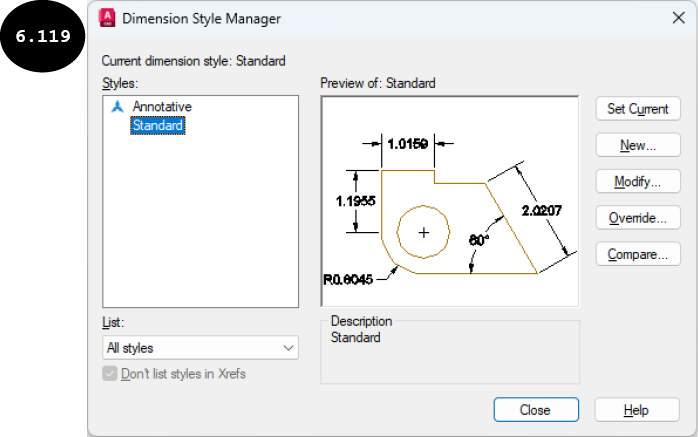

  1. 在命令行窗口中输入 D，然后按 ENTER 键。“标注样式管理器”对话框将出现，参见图 6.119。

  1. 在对话框的“样式”区域中单击 Standard 尺寸标注样式，作为创建新尺寸标注样式的基准尺寸标注样式。
  2. 单击“标注样式管理器”对话框中的“新建”按钮。“创建新标注样式”对话框将出现。
  3. 在对话框的“新样式名”字段中输入 C06_TUT 作为新尺寸标注样式的名称。

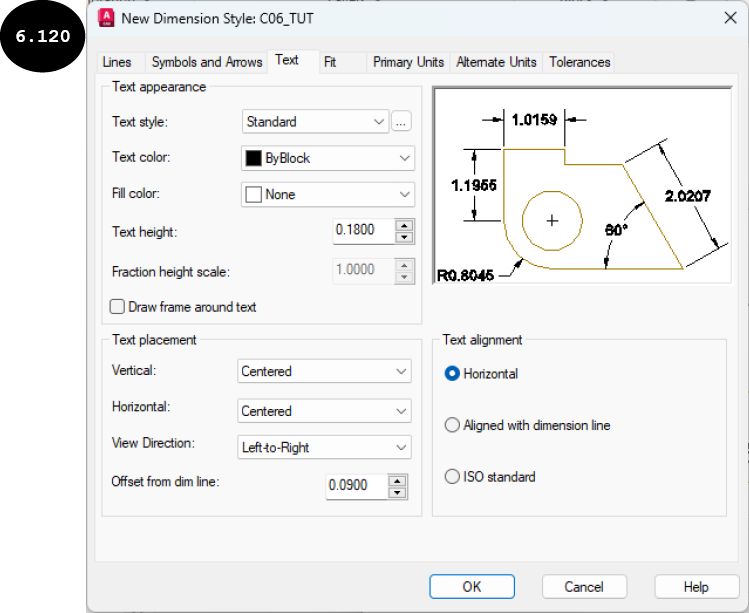

  4. 单击“创建新标注样式”对话框中的“继续”按钮。“新建标注样式”对话框将出现，参见图 6.120。
  5. 确保此对话框中“文字”选项卡已激活，参见图 6.120。
  6. 确保对话框“文字”选项卡的“文字样式”下拉列表中已选择 Standard 选项，参见图 6.120。

  1. 单击“文字样式”下拉列表旁边的 按钮。“文字样式”对话框将出现。
  2. 确保此“文字样式”对话框的“字体名”下拉列表中已选择 Arial 选项，且“字体样式”下拉列表中已选择“常规”选项。
  3. 单击“取消”按钮退出“文字样式”对话框。
  4. 在对话框“文字”选项卡的“文字外观”区域的“文字高度”字段中输入 4.75。
  5. 在“文字”选项卡的“文字放置”区域的“从尺寸线偏移”字段中输入 2.5。
  6. 单击“新建标注样式”对话框中的“符号和箭头”选项卡。
  7. 确保“符号和箭头”选项卡中“箭头”区域的“第一个”、“第二个”和“引线”下拉列表中已选择“闭合填充”选项。
  8. 在“箭头”区域的“箭头大小”字段中输入 4.5。
  9. 确保“圆心标记”区域中已选择“标记”单选按钮。
  10. 在“圆心标记”区域的“标记”单选按钮前面的字段中输入 1。
  11. 在对话框“尺寸标注打断”区域的“打断大小”字段中输入 3.5。
  12. 单击“新建标注样式”对话框中的“直线”选项卡。
  13. 在“直线”选项卡的“尺寸界线”区域的“超出尺寸线”字段中输入 2。
  14. 在“直线”选项卡的“尺寸界线”区域的“起点偏移量”字段中输入 1.75。
  15. 单击对话框中的“主单位”选项卡。
  16. 在“线性尺寸标注”区域的“精度”下拉列表中选择 0 选项。
  17. 在“角度尺寸标注”区域的“精度”下拉列表中选择 0 选项。
  18. 接受其余默认设置，然后单击“新建标注样式”对话框中的“确定”按钮。名为 C06_TUT 的新尺寸标注样式即被创建，并列在“标注样式管理器”对话框的“样式”区域中。
  19. 在“标注样式管理器”对话框的“样式”区域中单击新创建的尺寸标注样式“C06_TUT”。
  20. 单击对话框中的“置为当前”按钮，使新创建的尺寸标注样式成为图形的当前尺寸标注样式。
  21. 单击“标注样式管理器”对话框中的“关闭”按钮退出对话框。

创建尺寸标注样式并将其设为图形的当前样式后，您需要为图形应用尺寸标注。

第 9 节：应用尺寸标注

  1. 单击“常用”选项卡中“注释”面板的“尺寸标注”飞出面板中的“线性”工具，或在命令行窗口中输入 DIMLIN，然后按 ENTER 键。系统将提示您指定第一条尺寸界线的原点。

指定第一条尺寸界线原点或 <选择对象>:
  1. 按 ENTER 键直接选择要标注尺寸的对象。系统将提示您选择要标注尺寸的对象。

选择标注对象:
  1. 单击图形的底部水平线。所选直线的线性尺寸标注将附着到光标上。同时，系统将提示您指定尺寸线位置。

指定尺寸线位置或

[多行文字(M) 文字(T) 角度(A) 水平(H) 垂直(V) 旋转(R)]:

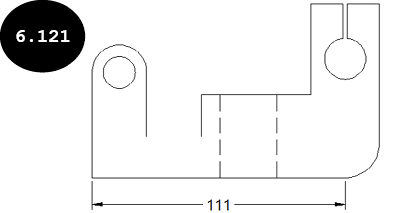

  1. 将光标垂直向下移动一小段距离，然后单击以指定所附着尺寸标注的位置，参见图 6.121。

  1. 再次单击“尺寸标注”飞出面板中的“线性”工具。系统将提示您指定第一条尺寸界线的原点。

指定第一条尺寸界线原点或 <选择对象>:

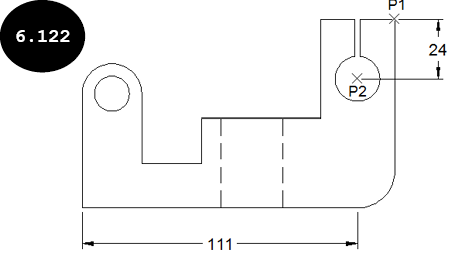

  1. 将光标移向图形的右上角（P1），参见图 6.122。接下来，当光标捕捉到该点（P1）时，单击以指定第一条尺寸界线的原点。系统将提示您指定第二条尺寸界线的原点。

指定第二条尺寸界线原点:
  1. 将光标移向右侧圆的圆心（P2），参见图 6.122。接下来，当光标捕捉到该点时，单击以指定第二条尺寸界线的原点。所选点（P1 和 P2）之间的线性尺寸标注将附着到光标上。同时，系统将提示您指定尺寸标注位置。

指定尺寸线位置或

[多行文字(M) 文字(T) 角度(A) 水平(H) 垂直(V) 旋转(R)]:
  1. 将光标水平向右移动一小段距离，然后单击以指定所附着尺寸标注的位置，参见图 6.122。

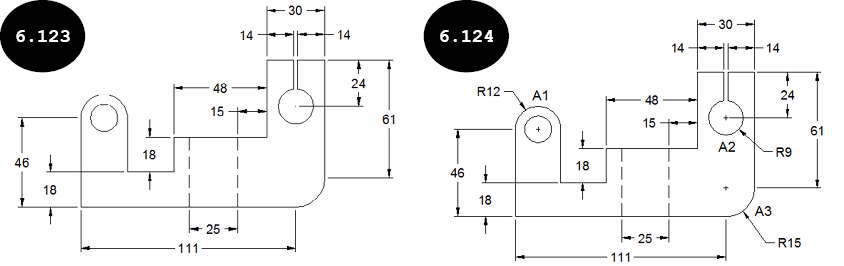

  1. 同样，为图形的其他实体应用其余的线性（水平和垂直）尺寸标注，参见图 6.123。您可以通过选择要标注尺寸的对象或选择点来应用尺寸标注。确保选择点时“对象捕捉”模式已打开。图 6.123 显示了应用所有线性尺寸标注后的图形。

应用线性尺寸标注后，您需要对圆弧实体应用半径尺寸标注。

  1. 单击“注释”面板中的“尺寸标注”工具。系统将提示您选择要标注尺寸的对象。或者，单击“注释”面板的“尺寸标注”飞出面板中的“半径”工具，或在命令行窗口中输入 DIMRAD，然后按 ENTER 键。

选择对象或指定第一条尺寸界线原点或 [角度(A) 基线(B) 继续(C) 坐标(O) 对齐(G) 分发(D) 图层(L) 放弃(U)]:
  1. 将光标移向左上方的圆弧（A1）（参见图 6.124），然后单击它。半径尺寸标注将附着到光标上，系统将提示您指定尺寸标注位置。

指定半径标注位置或 [直径(D) 角度(A) 多行文字(M) 文字(T) 文字 角度(A) 放弃(U)]:
  1. 单击以在所选圆弧（A1）的左上方指定尺寸标注位置。将为该圆弧应用 12 个单位的半径，参见图 6.124。
  2. 同样，为圆弧（A2）应用半径尺寸标注，参见图 6.124。请注意，“尺寸标注”工具仍处于激活状态。

应用半径尺寸标注后，您需要对圆应用直径尺寸标注。

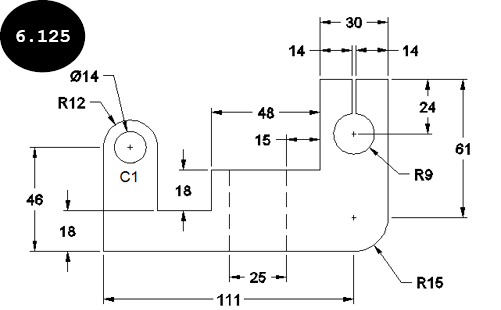

  1. 将光标移向圆（C1）（参见图 6.125），然后单击它。直径尺寸标注将附着到光标上，系统将提示您指定尺寸标注位置。

注意：您也可以使用“尺寸标注”飞出面板中的“直径”工具或 DIMDIA 命令为圆应用直径尺寸标注。


  1. 单击以在所选圆（C1）上方指定尺寸标注位置。直径尺寸标注即被应用，参见图 6.125。

为图形实体应用所有尺寸标注后，您需要将它们移到 Dimension 图层。

  1. 选择所有尺寸标注，然后调用“常用”选项卡中“图层”面板的“图层”下拉列表。接下来，单击 Dimension 图层以将所有所选尺寸标注分配到该图层。

第 10 节：保存图形

创建图形后，您需要保存它。

  1. 单击“快速访问”工具栏中的“保存”工具 。“图形另存为”对话框将出现。
  2. 浏览到 AutoCAD 文件夹，然后在 AutoCAD 文件夹内创建一个名为 Chapter 6 的文件夹。
  3. 在对话框的“文件名”字段中输入 Tutorial 1，然后单击“保存”按钮。图形将以名称 Tutorial 1 保存在 Chapter 6 文件夹中。

上机练习 1

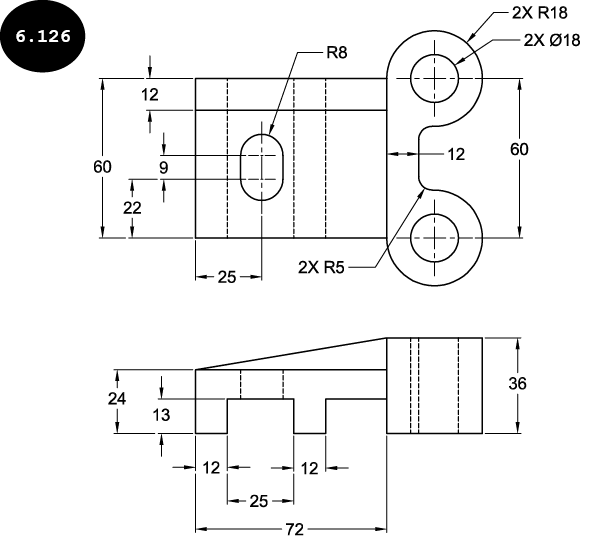

创建图形并按图 6.126 所示应用尺寸标注。您需要修改默认尺寸标注样式“Standard”以应用尺寸标注。以下是在 Standard 尺寸标注样式中要修改的尺寸标注参数。

尺寸标注样式参数

文字字体 | Arial

文字字体样式 | 常规

文字高度 | 4.5

文字放置 - 从尺寸线偏移 | 1.75

箭头样式 | 闭合填充

箭头大小 | 4.25

尺寸标注打断大小 | 3

尺寸界线 - 超出尺寸线 | 1.25

尺寸界线 - 起点偏移量 | 1

线性尺寸标注 - 精度 | 0

角度尺寸标注 - 精度 | 0

上机练习 2

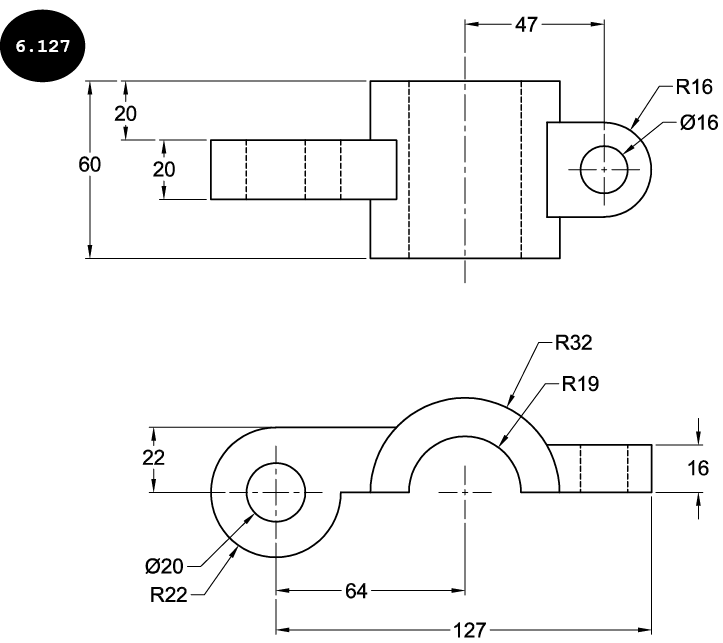

创建图形并按图 6.127 所示应用尺寸标注。您需要修改默认尺寸标注样式“Standard”以应用尺寸标注。在 Standard 尺寸标注样式中要修改的尺寸标注参数与上机练习 1 说明中提到的相同。

上机练习 3

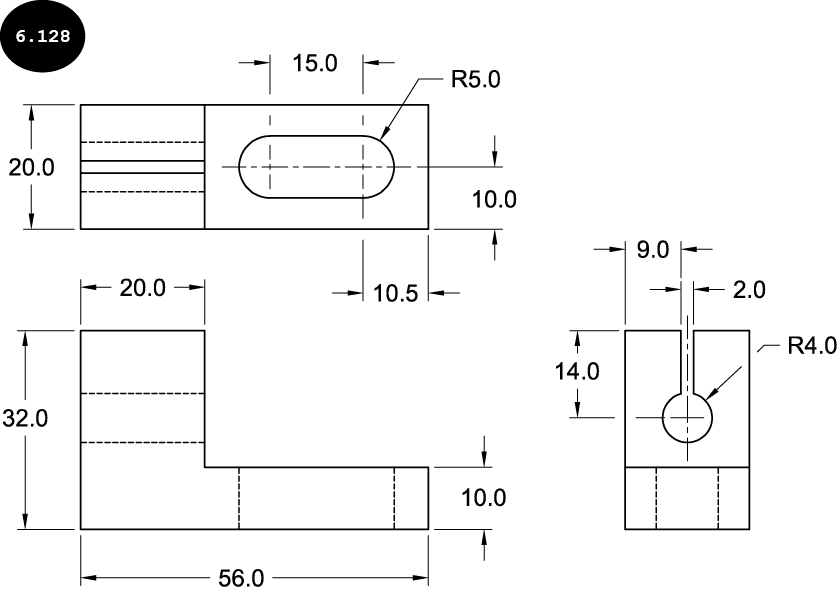

创建图形并按图 6.128 所示应用尺寸标注。您需要创建一个新的尺寸标注样式以应用尺寸标注。创建新尺寸标注样式的尺寸标注参数讨论如下。

新尺寸标注样式参数

文字字体 | Arial

文字字体样式 | 常规

文字高度 | 2.75

文字放置 - 从尺寸线偏移 | 1.5

箭头样式 | 闭合填充

箭头大小 | 2.5

尺寸标注打断大小 | 3.5

尺寸界线 - 超出尺寸线 | 1.25

尺寸界线 - 起点偏移量 | 1

线性尺寸标注 - 精度 | 0.0

角度尺寸标注 - 精度 | 0

动手实践 4

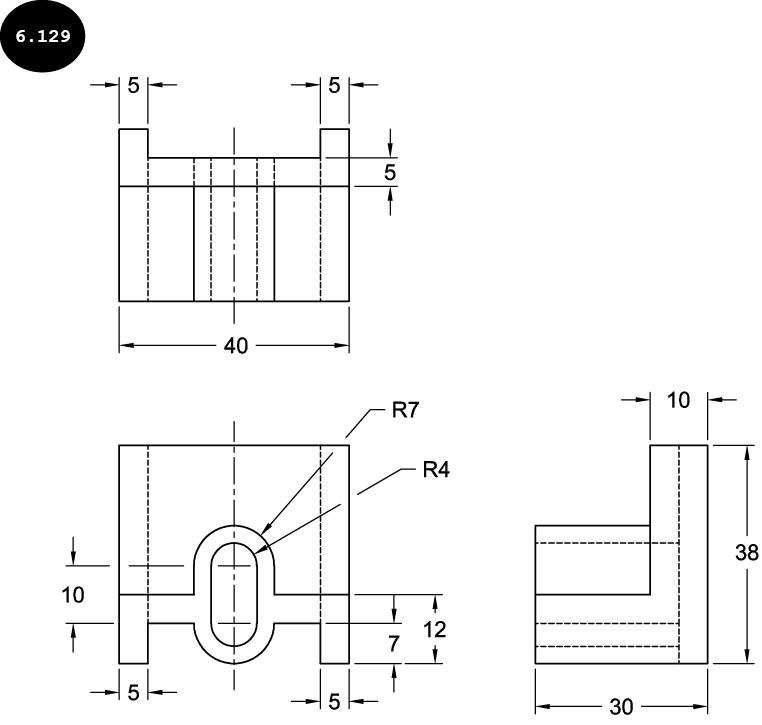

创建图形并按图 6.129 所示应用尺寸标注。你需要修改默认尺寸标注样式“Standard”以应用尺寸标注。在 Standard 尺寸标注样式中需要修改的尺寸标注参数与“动手实践 3”说明中提到的相同。
