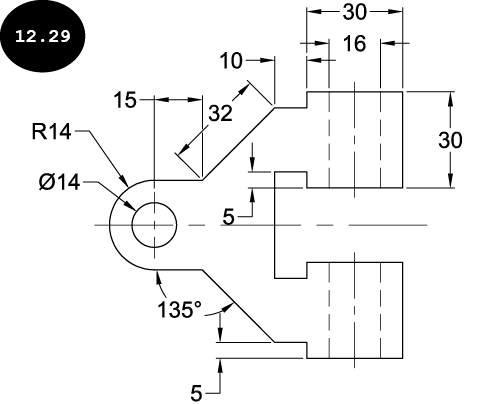

在模型空间中创建图 12.29 所示的图形。创建图形后，使用默认设置在纸张上打印图形。

第 1 节：启动 AutoCAD

1. 启动 AutoCAD，然后打开一个新的图形文件。

第 2 节：创建图形

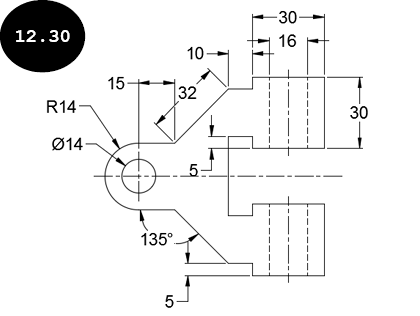

1. 创建图形并标注尺寸，参见图 12.30。

注意：要创建图形，您需要为隐藏线、中心线、对象实体和尺寸创建不同的图层。此外，对于尺寸，您需要更改设置，使尺寸文字、箭头等在图形中清晰可见。您可以通过创建新的尺寸样式或使用“标注样式管理器”对话框编辑现有样式来控制尺寸设置，如前面章节所述。

第 3 节：配置/添加绘图仪

1. 确保系统中已配置绘图仪。在配置绘图仪之前，请确保系统打印机（输出设备）已安装在计算机上。

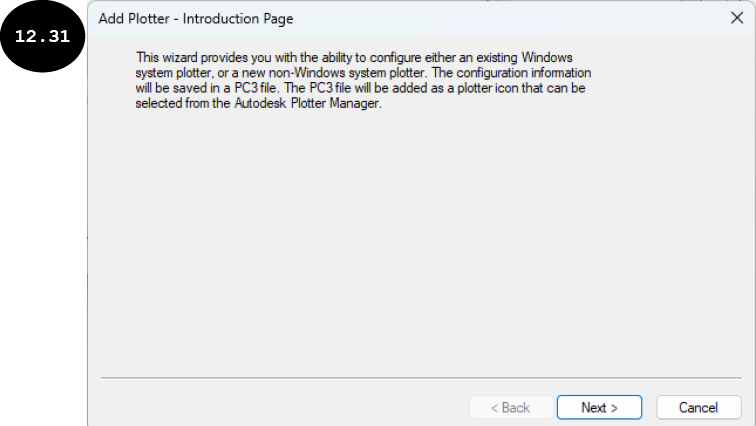

要配置绘图仪，请在“命令行”窗口中输入 PLOTTERMANAGER，然后按 Enter 键。将出现“绘图仪”系统窗口。或者，单击功能区中“输出”选项卡“打印”面板中的“绘图仪管理器”工具以调用“绘图仪”系统窗口。接下来，在“绘图仪”系统窗口中双击“添加绘图仪向导”。将出现“添加绘图仪”对话框的“简介”页，参见图 12.31。

接下来，阅读“添加绘图仪”对话框“简介”页中给出的信息，然后单击“下一步”按钮。将出现对话框的“开始”页。在“开始”页中，选择“系统打印机”单选按钮，然后单击“下一步”按钮。将出现对话框的“系统打印机”页。在此页上，选择系统打印机。如果此页上未列出系统打印机，则您需要先在系统中安装打印机驱动程序。选择系统打印机后，单击“下一步”按钮。将出现“导入 Pcp 或 Pc2”页。在“导入 Pcp 或 Pc2”页中单击“下一步”按钮。将出现“绘图仪名称”页。在此页上输入绘图仪的名称，然后单击“下一步”按钮。将出现对话框的“完成”页。接下来，单击“完成”按钮。绘图仪即在系统中配置完成。

2. 确保系统打印机通过 USB、Wifi 或任何其他方式连接到计算机。

第 4 节：打印/绘图

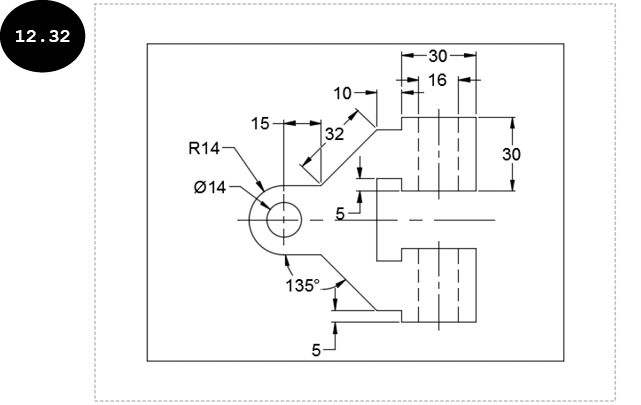

1. 单击绘图区左下角的“布局1”选项卡。“布局1”选项卡被激活，模型空间中创建的图形出现在布局的默认视口中，参见图 12.32。您也可以删除默认视口，并根据需要使用 MV 命令或功能区中“布局”选项卡“布局视口”面板中的工具创建新视口。

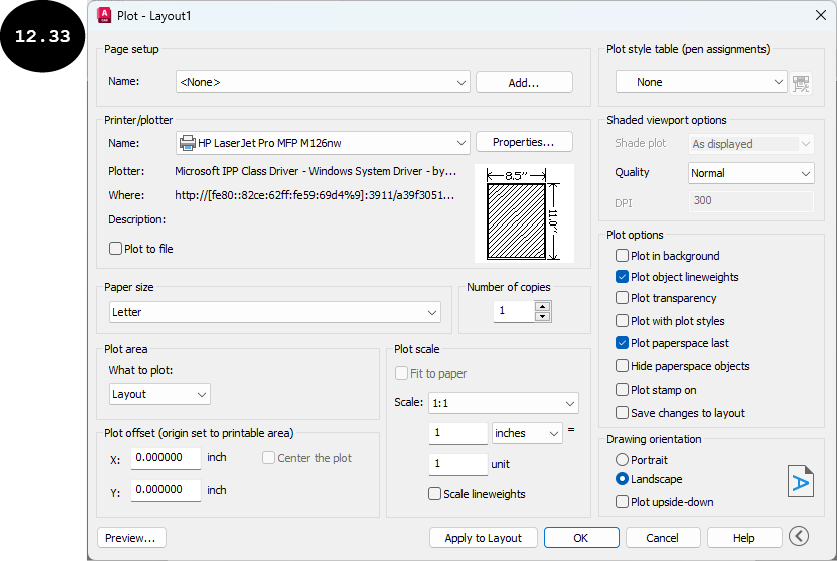

2. 单击功能区中“输出”选项卡“打印”面板中的“打印”工具。将出现“打印”对话框，参见图 12.33。或者，按 Ctrl+P 调用“打印”对话框。请注意，如果当前 AutoCAD 会话中打开了多个图形/布局，则单击“打印”工具后，将出现“批处理打印”窗口。在此窗口中，单击“继续打印单张图纸”按钮以调用“打印”对话框。
3. 在对话框“打印机/绘图仪”区域的“名称”下拉列表中选择绘图仪，参见图 12.33。在此图中，选择了 HP LaserJet Pro MFP M126nw 绘图仪。
4. 在对话框的“图纸尺寸”下拉列表中选择 A4 图纸尺寸。

5. 在对话框“打印区域”的“打印范围”下拉列表中选择“窗口”选项。“打印”对话框消失，并提示您指定打印窗口的第一个角点。

指定第一个角点:

注意：如果“打印范围”下拉列表中默认选择了“窗口”选项，则您需要单击“打印范围”下拉列表旁边出现的“窗口”按钮。

6. 单击以指定打印窗口的第一个角点。请注意，打印窗口定义了要打印的图形区域。系统提示您指定窗口的对角点。

指定第一个角点: 指定对角点:

7. 单击以指定打印窗口的对角点。可打印区域即被定义，然后“打印”对话框再次出现。
8. 确保对话框中的“居中打印”和“布满图纸”复选框被选中。
9. 接受对话框中其余的默认打印设置，然后单击“确定”按钮。将出现“打印作业进度”窗口，打印过程开始。打印图形的过程完成后，“打印作业进度”窗口消失，图形被打印在纸张上。在打印图形之前，请确保打印机设备通过 USB 或 wifi 连接到计算机。要在打印前查看打印预览，请单击对话框中的“预览”按钮。

第 5 节：保存图形

1. 单击“快速访问工具栏”中的“保存”工具 。将出现“图形另存为”对话框。
2. 浏览到 AutoCAD 文件夹，然后在 AutoCAD 文件夹内创建一个名为 Chapter 12 的文件夹。接下来，在对话框的“文件名”字段中输入 Tutorial 1，然后单击“保存”按钮。图形以名称 Tutorial 1 保存在 Chapter 12 文件夹中。
