绘制多边形

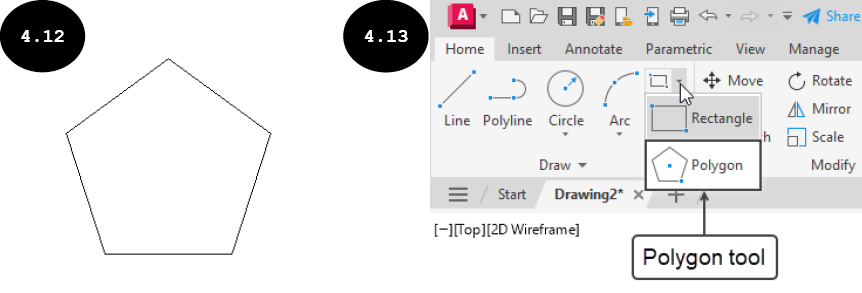

AutoCAD 允许您绘制边数从 3 到 1024 的多边形。多边形是一种封闭几何图形，其各边相等，且各边之间的角度也相等。图 4.12 显示了一个具有五条边的多边形。您可以使用“绘图”面板中的“多边形”工具（参见图 4.13）绘制多边形，也可以在“命令行”窗口中输入 POL 来绘制。POL 是 POLYGON 命令的快捷方式。

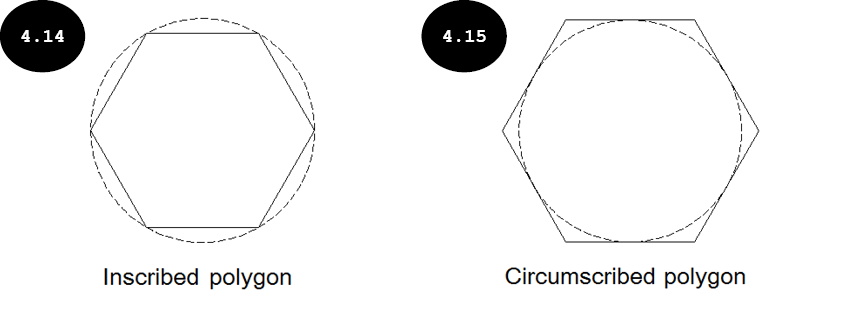

在 AutoCAD 中，您可以使用“多边形”工具绘制两种类型的多边形：内接多边形和外切多边形，参见图 4.14 和图 4.15。下面将讨论这两种类型。
内接多边形
内接多边形创建于一个假想圆内部，使其顶点与该假想圆接触，参见图 4.14。
外切多边形
外切多边形创建于一个假想圆外部，使其各边的中点与该假想圆接触，参见图 4.15。绘制多边形（内接或外切）的方法讨论如下：
- 单击“绘图”面板中“矩形”工具的下箭头。将出现一个弹出工具栏，参见图 4.13。在此弹出工具栏中，单击“多边形”工具。“多边形”工具被激活，并提示您指定多边形的边数。或者，在“命令行”窗口中输入
POL，然后按Enter键以激活“多边形”工具。
输入侧面数 <4>:
- 输入多边形的边数，然后按
Enter键。系统提示您指定多边形的中心点。
指定正多边形的中心点或 [边(E)]:
- 在绘图区单击鼠标左键或输入坐标 (X, Y) 以指定多边形的中心点。系统提示您指定多边形的类型（内接于圆或外切于圆）。
输入选项 [内接于圆(I) 外切于圆(C)] :
- 在“命令行”窗口中输入
I或C，分别用于绘制内接多边形或外切多边形。接下来，按Enter键。系统提示您指定假想圆的半径。
指定圆的半径:
- 输入假想圆的半径值，然后按
Enter键。多边形将根据所选的选项（内接于圆或外切于圆）绘制完成。
