练习 2

2026年9月26日 文档

练习 2

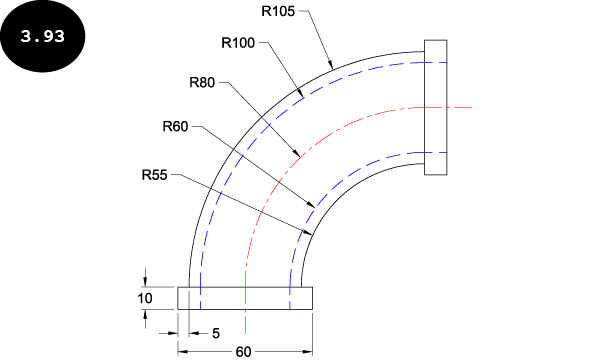

创建图 3.93 所示的图形。此图中显示的尺寸仅供参考。你将在后面的章节中学习如何标注尺寸。此外，创建三个图层：Object、Hidden 和 Centerline，其图层特性如下。

图层名称 颜色 线型 线宽
Object 黑色 Continuous 0.50 mm
Hidden 蓝色 Hidden2 0.40 mm
Centerline 红色 Center2 0.30 mm

第 1 节：启动 AutoCAD

  1. 如果尚未启动 AutoCAD，请双击桌面上的 AutoCAD 图标以启动它。
  2. 单击 AutoCAD 左上角“快速访问”工具栏中的“新建”工具。此时会出现“选择样板”对话框。在此对话框中，选择 acad.dwt 样板，然后单击“打开”按钮。此时会调用一个使用 acad.dwt 样板的新图形文件。

第 2 节：创建图层并为图层指定特性

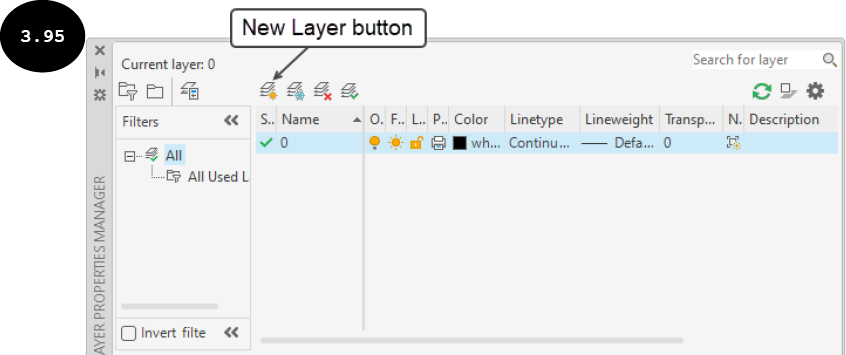

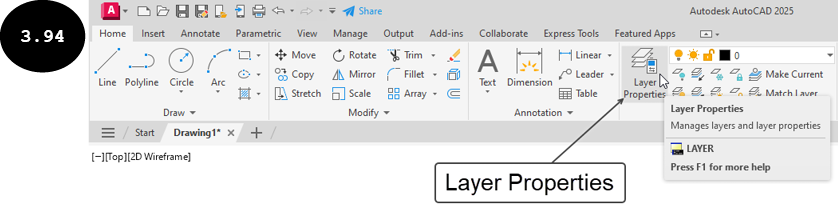

  1. 单击“常用”选项卡“图层”面板中的“图层特性”工具，参见图 3.94。此时会出现“图层特性管理器”，参见图 3.95。



提示：你也可以在“命令行”窗口中输入 LAYER 或 LA 来调用“图层特性管理器”。

  1. 单击“图层特性管理器”中的“新建图层”按钮。此时会创建一个默认名称为“图层 1”的新图层。
  2. 在“图层特性管理器”中为新创建的图层输入名称 Object。

创建 Object 图层后，你需要定义其特性，例如颜色和线宽。请注意，指定到 Object 图层的默认颜色和线型与练习说明中提到的相同。因此，你只需为 Object 图层指定线宽。

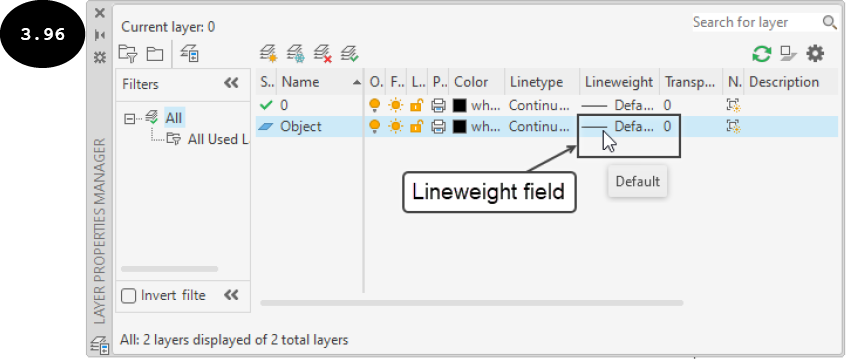

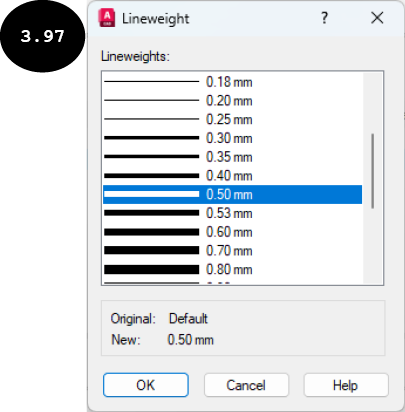

  1. 单击 Object 图层中的“线宽”字段，参见图 3.96。此时会出现“线宽”对话框，参见图 3.97。

  1. 在“线宽”对话框中单击 0.50 mm 线宽，参见图 3.97。

  1. 单击对话框中的“确定”按钮，以接受选择并退出对话框。

现在，你需要创建 Hidden 图层。

  1. 单击“图层特性管理器”中的“新建图层”按钮。此时会创建一个默认名称为“图层 1”的新图层。
  2. 在“图层特性管理器”中为新创建的图层输入名称 Hidden。

创建 Hidden 图层后，你需要为其指定颜色、线型和线宽。

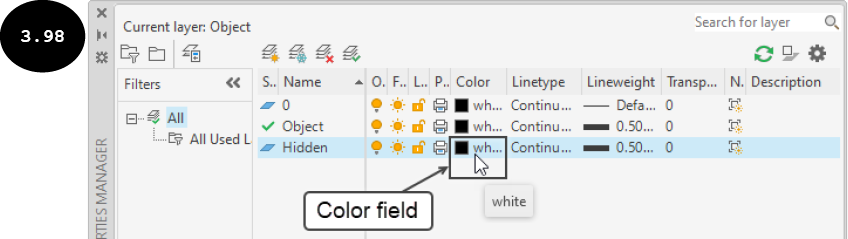

  1. 单击 Hidden 图层的“颜色”字段，参见图 3.98。此时会出现“选择颜色”对话框。

  1. 在“选择颜色”对话框中单击蓝色色块，然后单击“确定”按钮。所选颜色即被指定到 Hidden 图层。

为 Hidden 图层指定颜色后，你需要定义线型和线宽。

  1. 单击 Hidden 图层的“线型”字段。此时会出现“选择线型”对话框。在此对话框中，如果未提供 Hidden2 线型，则你需要先在对话框中加载它。

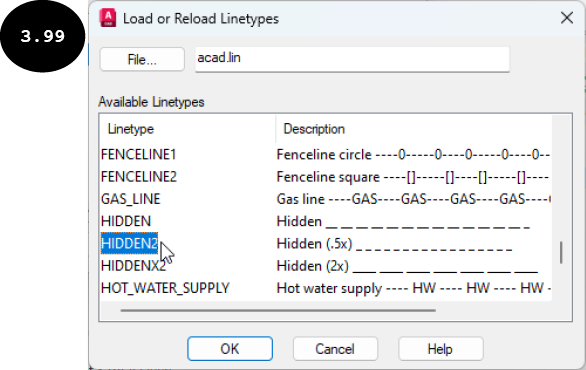

  2. 单击“选择线型”对话框中的“加载”按钮。此时会出现“加载或重载线型”对话框，参见图 3.99。
  3. 在对话框中单击 HIDDEN2 线型，参见图 3.99。接着，单击“确定”按钮。Hidden2 线型即被加载到“选择线型”对话框中。

  1. 在“选择线型”对话框中单击 HIDDEN2 线型，然后单击“确定”按钮。Hidden2 线型即被指定到 Hidden 图层。
  2. 为 Hidden 图层指定 0.40 mm 线宽。

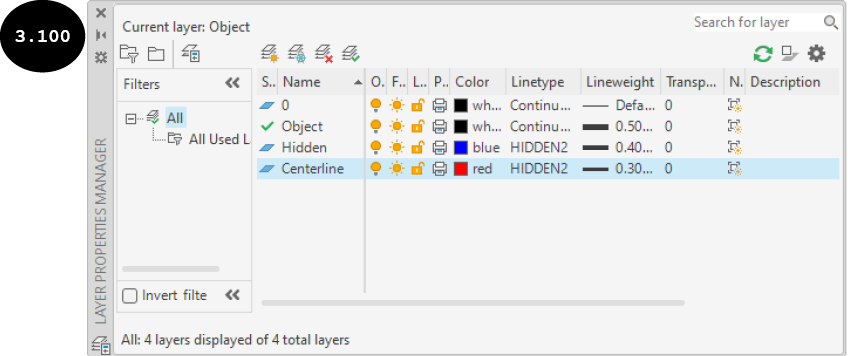

  3. 用类似方式创建 Centerline 图层，然后指定图层特性：颜色 = 红色，线型 = Center2，线宽 = 0.30 mm，参见图 3.100。

  1. 创建图层并指定特性后，单击“图层特性管理器”标题栏中的叉号 以关闭“图层特性管理器”。

第 3 节：在 Object 图层中创建对象实体

在创建 Object 图层的实体之前，你需要将 Object 图层设为当前图层，以便你在绘图区中创建的实体自动指定到 Object 图层。

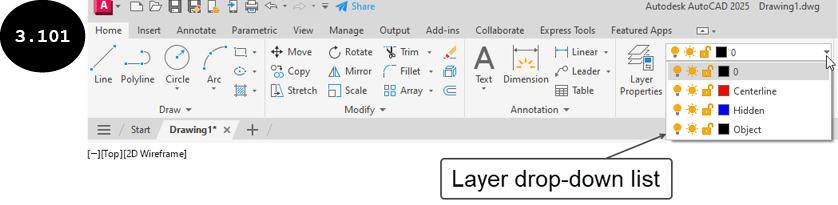

  1. 将光标移到“常用”选项卡“图层”面板中的“图层”下拉列表上，然后单击鼠标左键以显示“图层”下拉列表，参见图 3.101。

  1. 在“图层”下拉列表中单击 Object 图层，使其成为当前图层。

现在，你可以创建 Object 图层的实体了。

  1. 调用“圆弧”弹出菜单，然后单击“圆心、起点、端点”工具。系统会提示你指定圆弧的圆心。

指定圆弧的圆心:
  1. 在绘图区中任意位置单击以指定圆弧的圆心。系统会提示你指定圆弧的起点。

指定圆弧的起点:
  1. 确保正交模式和“动态输入”模式已激活。
  2. 将光标水平向左移动，然后在“动态输入”框中输入 105 作为圆弧的半径。接着，按 ENTER 键。系统会提示你指定圆弧的端点。

指定圆弧的端点(按住 Ctrl 键以切换方向)或 [角度(A)/弦长(L)]:

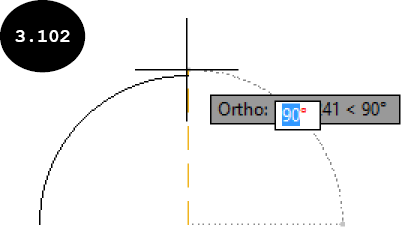

  1. 按住 CTRL 键，然后将光标沿顺时针方向移动。接着，当光标附近显示角度值为 90 度时单击以指定圆弧的端点，参见图 3.102。


注意：默认情况下，圆弧按逆时针方向创建。若要将圆弧的方向从逆时针更改为顺时针，请按住 CTRL 键，然后指定圆弧的端点。

  1. 再次调用“圆心、起点、端点”工具。系统会提示你指定圆弧的圆心。

指定圆弧的圆心:

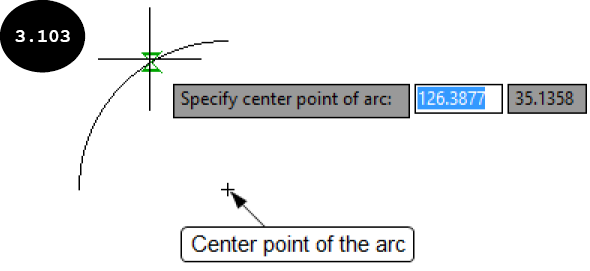

  1. 将光标移到绘图区中先前绘制的圆弧上，参见图 3.103。圆弧的圆心会在绘图区中高亮显示，参见图 3.103。

  1. 将光标移到高亮显示的圆心上，然后当光标捕捉到圆弧的圆心时单击鼠标左键。圆弧的圆心即被指定。

注意：如果光标未捕捉到现有实体，你需要使用“草图设置”对话框指定“对象捕捉”设置。为此，请右键单击状态栏中的“对象捕捉”按钮 。此时会出现一个弹出菜单。接着，单击弹出菜单中的“对象捕捉设置”选项。此时会出现“草图设置”对话框。在此对话框中，单击“全部选择”按钮以选中所有复选框。

  1. 将光标水平向左移动，然后在“动态输入”框中输入 55 作为圆弧的半径。系统会提示你指定圆弧的端点。

指定圆弧的端点(按住 Ctrl 键以切换方向)或 [角度(A)/弦长(L)]:

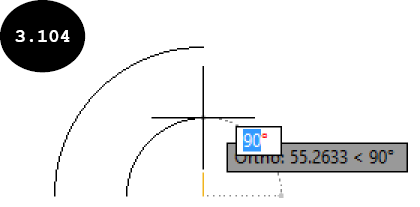

  1. 按住 CTRL 键，然后将光标沿顺时针方向移动。接着，当光标附近显示角度值为 90 度时单击以指定圆弧的端点，参见图 3.104。

  1. 单击“绘图”面板中的“直线”工具。系统会提示你指定直线的第一点。

指定第一点:

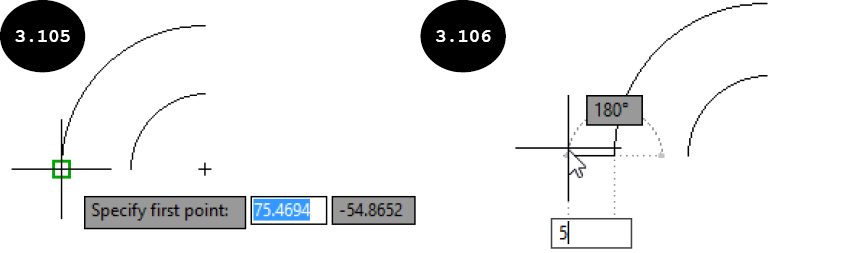

  1. 将光标移向第一条创建的圆弧的起点，然后当光标捕捉到它时单击以指定直线的第一点，参见图 3.105。

指定下一点或 [放弃(U)]:
  1. 将光标水平向左移动，然后在“动态输入”框中输入 5 作为直线的长度，参见图 3.106。接着，按 ENTER 键。

  1. 按照下面给出的命令序列创建其余直线实体。

指定下一点或 [放弃(U)]: 将光标垂直向下移动，然后在“动态输入”框中输入 10 (ENTER)。

指定下一点或 [闭合(C)/放弃(U)]: 将光标水平向右移动，然后输入 60 (ENTER)。

指定下一点或 [闭合(C)/放弃(U)]: 将光标垂直向上移动，然后输入 10 (ENTER)。

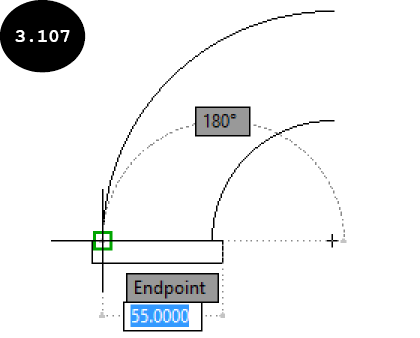

指定下一点或 [闭合(C)/放弃(U)]: 将光标水平向左移动，然后当光标捕捉到第一条绘制圆弧的起点时单击以指定直线的端点 (ENTER)（参见图 3.107）。



工具/命令: 直线 或 L (ENTER)

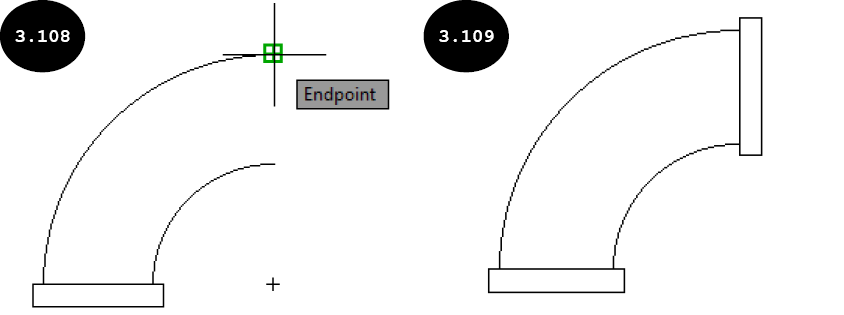

指定第一点: 将光标移向第一条绘制圆弧的端点，然后当光标捕捉到它时单击以指定直线的第一点（参见图 3.108）。

指定下一点或 [放弃(U)]: 将光标垂直向上移动，然后在“动态输入”框中输入 5 (ENTER)。

指定下一点或 [放弃(U)]: 将光标水平向右移动，然后输入 10 (ENTER)。

指定下一点或 [闭合(C)/放弃(U)]: 将光标垂直向下移动，然后输入 60 (ENTER)。

指定下一点或 [闭合(C)/放弃(U)]: 将光标水平向左移动，然后输入 10 (ENTER)。

指定下一点或 [闭合(C)/放弃(U)]: C 或 闭合(C) (ENTER)（参见图 3.109）。

提示：你可能需要使图形适合绘图区。为此，请按照下面给出的命令序列操作。


命令: Z 或 Zoom (ENTER)

指定窗口角点，输入比例因子 (nX 或 nXP)，或 [全部(A)/中心(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)/对象(O)] <实时>: A 或 全部(A) (ENTER)


第 4 节：在 Hidden 图层中创建隐藏实体

  1. 调用“常用”选项卡“图层”面板中的“图层”下拉列表，然后单击 Hidden 图层。Hidden 图层即成为图形的当前图层。
  2. 单击“绘图”面板中的“直线”工具。系统会提示你指定直线的第一点。

指定第一点:
  1. 确保正交模式、“动态输入”模式和“对象捕捉”模式已激活。

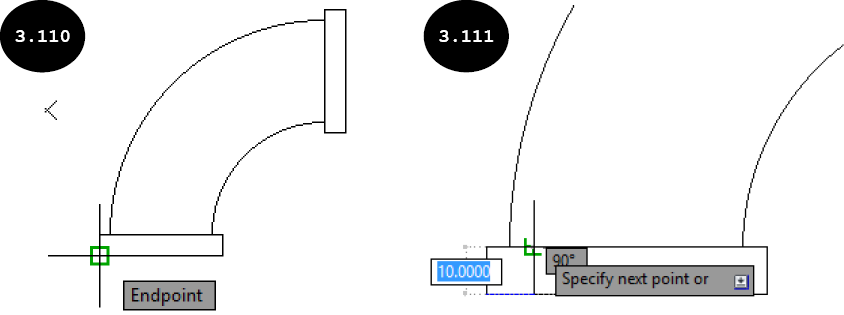

  2. 将光标移向图形的左下顶点，然后当光标捕捉到它时单击以指定直线的第一点，参见图 3.110。

指定下一点或 [放弃(U)]:
  1. 将光标水平向右移动，然后在“动态输入”框中输入 10 作为直线的长度。接着，按 ENTER 键。
  2. 将光标垂直向上移动，然后当光标捕捉到下一条对象线实体时单击以指定直线的端点，参见图 3.111。接着，按 ENTER 键。


注意：如果隐藏线实体在绘图区中显示为连续线型，则你需要使用“特性”面板增大或减小其线型比例。若要增大或减小线型比例，请在“命令行”窗口中输入 PR，然后按 ENTER 键。此时“特性”面板会出现在绘图区左侧。接着，在绘图区中选择隐藏实体。“特性”面板会显示所选实体的特性。接着，在“特性”面板的“线型比例”字段中输入 10。如果线型比例 10 不起作用，你可以根据需要尝试任意值作为线型比例，以匹配隐藏线的显示。

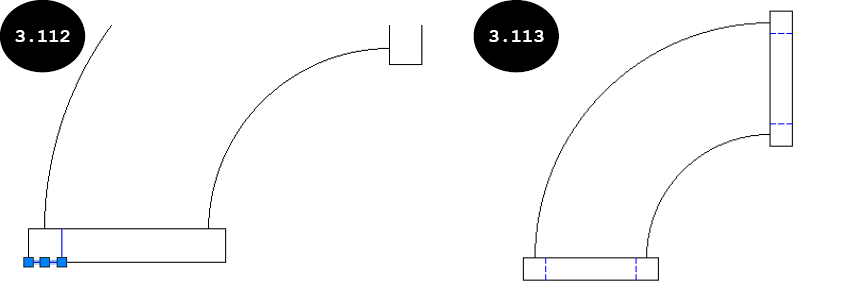

  1. 在绘图区中单击第一条绘制的隐藏线以选择它，参见图 3.112。接着，按 DELETE 键。该直线即被删除。此直线实体是作为参考线绘制的，用于从图形左下顶点测量 10 个单位以创建图形的隐藏线。
  2. 用类似方式，使用“直线”工具绘制其他隐藏线实体。图 3.113 显示了创建图形隐藏线实体后的图形。

现在，你需要使用“圆心、起点、端点”圆弧工具绘制图形的隐藏圆弧。

  1. 调用“常用”选项卡“绘图”面板中的“圆弧”弹出菜单，然后单击“圆心、起点、端点”工具。系统会提示你指定圆弧的圆心。

指定圆弧的圆心:

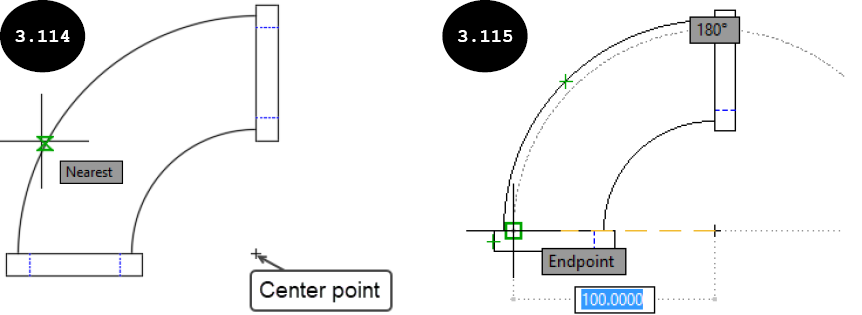

  1. 将光标移到绘图区中第一条绘制的圆弧上。第一条绘制圆弧的圆心会在绘图区中高亮显示，参见图 3.114。
  2. 将光标移到高亮显示的圆心上，然后当光标捕捉到它时单击鼠标左键。隐藏圆弧的圆心即被指定。

指定圆弧的起点:
  1. 将光标移到第一条绘制隐藏线实体的端点上，然后当光标捕捉到它时单击以指定圆弧的起点，参见图 3.115。

指定圆弧的端点(按住 Ctrl 键以切换方向)或 [角度(A)/弦长(L)]:

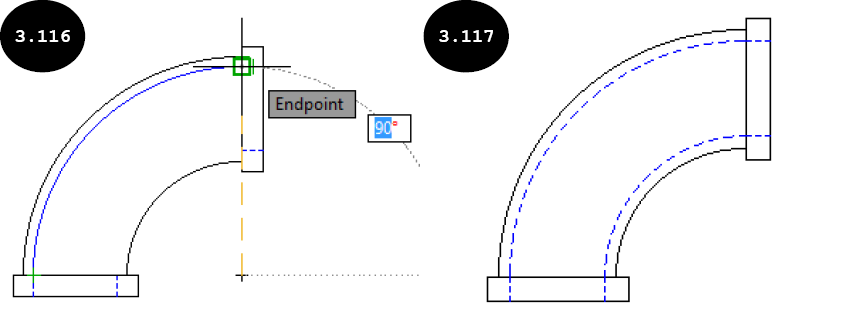

  1. 按住 CTRL 键，然后将光标沿顺时针方向移动。接着，当光标捕捉到下一条隐藏线实体的端点时单击以指定圆弧的端点，参见图 3.116。
  2. 用类似方式，使用“圆心、起点、端点”圆弧工具绘制图形的另一条隐藏圆弧实体。图 3.117 显示了绘制隐藏圆弧实体后的图形。

第 5 节：在 Centerline 图层中创建中心线

  1. 调用“常用”选项卡“图层”面板中的“图层”下拉列表，然后单击 Centerline 图层。Centerline 图层即成为图形的当前图层。
  2. 调用“常用”选项卡“绘图”面板中的“圆弧”弹出菜单，然后单击“圆心、起点、端点”工具。

指定圆弧的圆心:

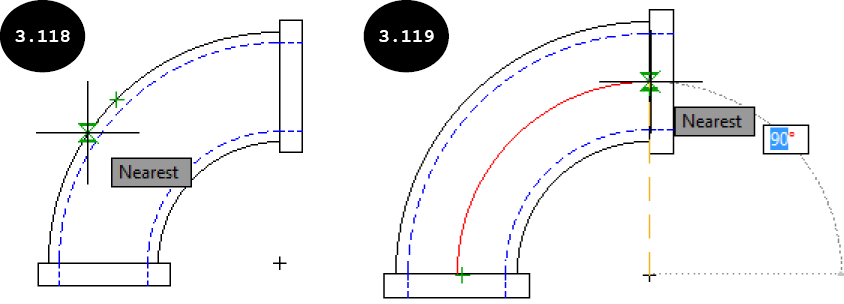

  1. 将光标移到绘图区中第一条绘制的圆弧上，参见图 3.118。圆弧的圆心会在绘图区中高亮显示，参见图 3.118。
  2. 将光标移到高亮显示的圆心上，然后当光标捕捉到它时单击以指定圆弧的圆心。

指定圆弧的起点:
  1. 将光标水平向左移动，然后在“动态输入”框中输入 80。接着，按 ENTER 键。

指定圆弧的端点(按住 Ctrl 键以切换方向)或 [角度(A)/弦长(L)]:
  1. 按住 CTRL 键，然后将光标沿顺时针方向移动。接着，当光标捕捉到下一个交点时单击以指定圆弧的端点，参见图 3.119。

  1. 单击“常用”选项卡“绘图”面板中的“直线”工具。“直线”工具即被调用。

指定第一点:

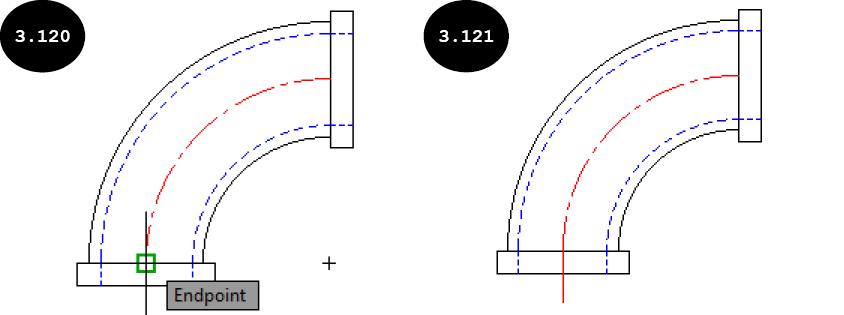

  1. 将光标移向先前绘制圆弧的起点，然后当光标捕捉到它时单击以指定直线的起点，参见图 3.120。
  2. 将光标垂直向下移动一小段距离，然后在图形水平线下方单击以指定直线的端点，参见图 3.121。

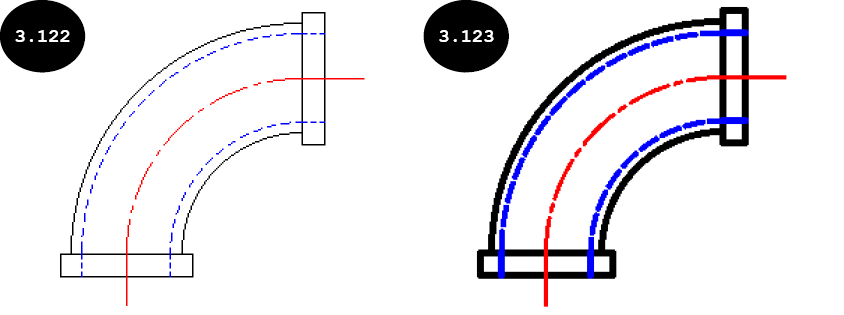

  1. 用类似方式，在圆弧的另一侧绘制一条直线。图 3.122 显示了最终图形。

注意：若要在绘图区中按指定到各图层的线宽/厚度显示实体，请单击状态栏中的“显示/隐藏线宽”按钮以将其激活。图 3.123 显示了打开线宽/厚度后的图形。


第 6 节：保存图形

创建图形后，你需要保存它。

  1. 单击“快速访问”工具栏中的“保存”工具 。此时会出现“图形另存为”对话框。
  2. 浏览到 AutoCAD 文件夹内的 Chapter 3 文件夹。如果这些文件夹未在本章练习 1 中创建，则你需要先创建这些文件夹。
  3. 在对话框的“文件名”字段中输入 Tutorial 4，然后单击“保存”按钮。图形即以名称 Tutorial 4 保存在 Chapter 3 文件夹中。
