识别点的坐标

识别点的坐标

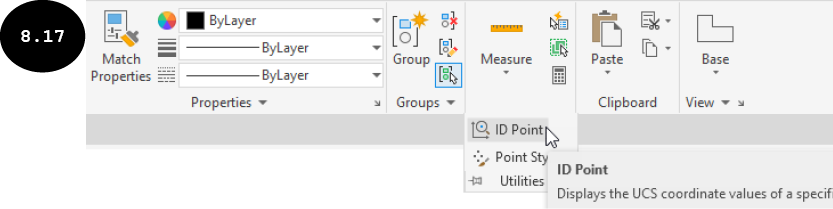

在 AutoCAD 中，您可以使用点坐标（ID Point）工具识别图形中某个点的位置/坐标。为此，请单击主页选项卡展开的实用工具面板中的点坐标（ID Point）工具，参见图 8.17。或者，输入 ID，然后按 ENTER 键以调用此工具。

一旦您调用点坐标（ID Point）工具，系统将提示您指定一个点。单击要识别其坐标的点。指定点的坐标（X、Y、Z）将出现在命令提示中，如果动态输入模式已打开，也会出现在屏幕上。

注意：识别出的点坐标存储在 LASTPOINT 系统变量中，通过在命令行窗口中输入 code>@ 然后按 ENTER 键，可以将其用作创建图形新图元的起点。例如，在使用直线（Line）工具创建直线时，当提示您指定直线的起点时，在命令行窗口中输入 code>@，然后按 ENTER 键。直线的起点将被指定到绘图区中最后识别出的点。
