执行布尔运算

执行布尔运算

在 AutoCAD 中，可以分别使用 实体，并集、实体，差集 或 实体，交集 工具，对两个或多个实体特征执行布尔运算，例如合并、减去或求交。用于执行布尔运算的工具位于“常用”选项卡的“实体编辑”面板中。执行不同布尔运算的方法将在下面讨论。

合并实体

可以使用 实体，并集 工具将两个或多个实体特征/实体合并在一起形成单个实体，具体方法讨论如下：

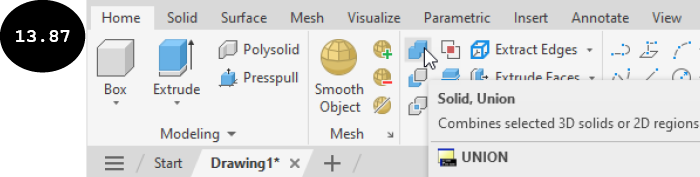

1. 单击“常用”选项卡中“实体编辑”面板中的 实体，并集 工具，如图 13.87 所示，将两个或多个实体特征/实体合并在一起。系统将提示选择对象。也可以使用 UNION 或 UNI 命令激活此工具。

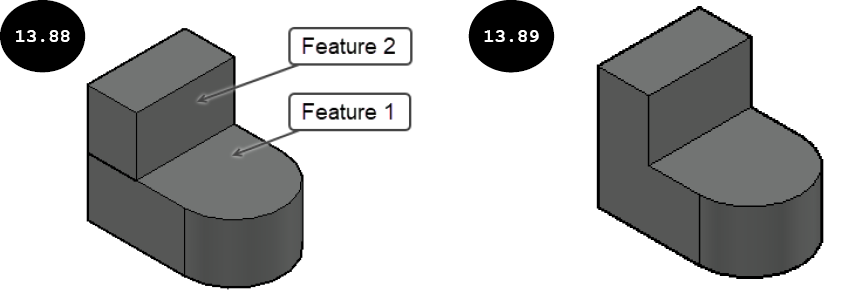

2. 在绘图区域中依次选择两个或多个实体特征/实体，如图 13.88 所示。接下来，按 ENTER 键。所选实体将合并在一起，并作为单个实体，如图 13.89 所示。

减去实体

可以使用 实体，差集 工具从一个实体中减去单个或多个实体/特征，具体方法讨论如下：

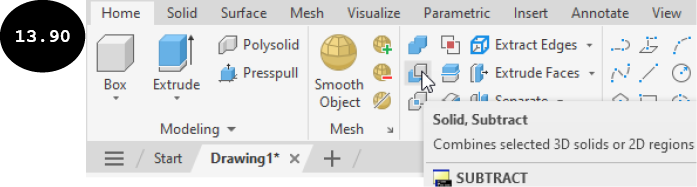

1. 单击 实体，差集 工具，如图 13.90 所示，或键入 SUBTRACT 命令，然后按 ENTER 键。系统将提示选择对象作为要减去的实体。

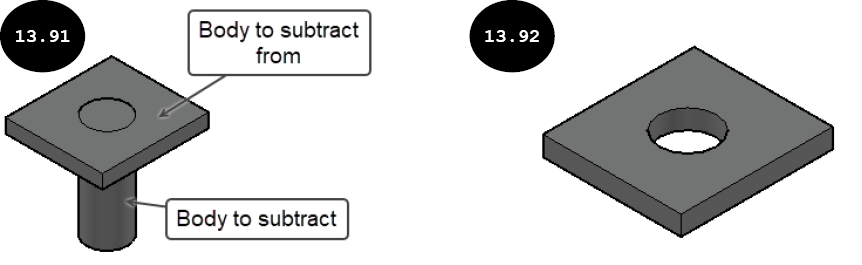

2. 在绘图区域中选择两个或多个实体特征/实体作为被减对象，如图 13.91 所示。接下来，按 ENTER 键。系统将提示选择对象。
3. 在绘图区域中选择一个或多个要减去的实体，然后按 ENTER 键。第二组实体将从第一组所选实体中减去，如图 13.92 所示。

相交实体

可以使用 实体，交集 工具，仅保留现有实体之间的相交/公共材料来创建复合实体，具体方法讨论如下：

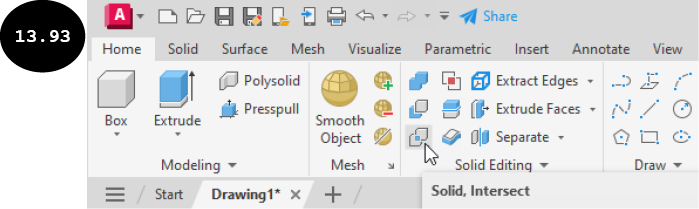

1. 单击 实体，交集 工具，如图 13.93 所示，或键入 INTERSECT 或 IN 命令，然后按 ENTER 键。系统将提示选择对象。

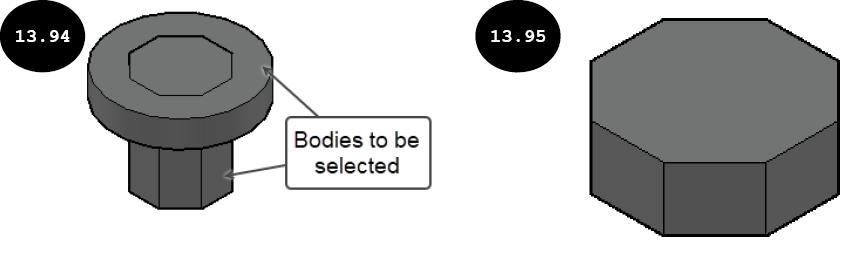

2. 在绘图区域中选择实体，然后按 ENTER 键。将仅保留所选实体之间的相交/公共材料，从而创建新的复合实体，如图 13.94 和图 13.95 所示。
