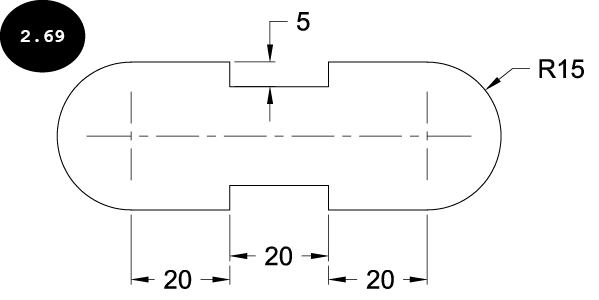

使用相对极坐标系创建图 2.69 所示的图形。同时，使用动态输入模式指定坐标点。此图中显示的尺寸仅供参考。您将在后面的章节中学习如何应用尺寸标注。

第 1 节：启动 AutoCAD

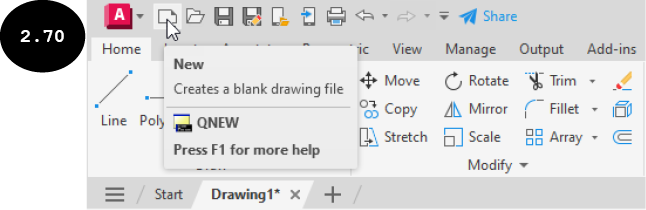

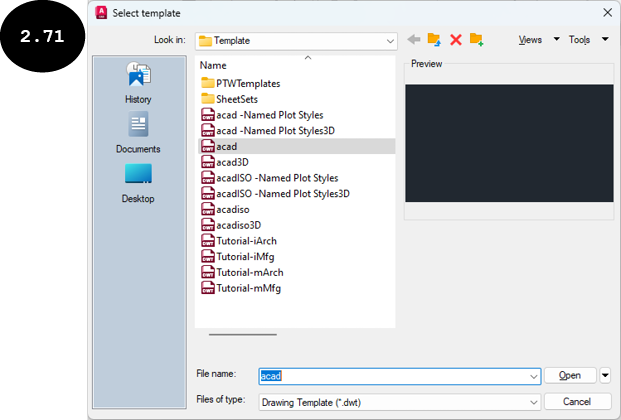

1. 启动 AutoCAD，然后单击屏幕左上角“快速访问工具栏”中的“新建”工具，参见图 2.70。“选择样板”对话框将出现，参见图 2.71。

2. 在对话框中，单击 acad.dwt 样板，然后单击“打开”按钮。将调用一个使用 acad.dwt 样板的新图形文件。
3. 确保“草图与注释”工作空间被选为创建图形的当前工作空间。

第 2 节：绘制直线实体

如教程说明中所述，需要根据相对极坐标系在动态输入框中输入坐标以指定点。

1. 确保动态输入模式已打开。可以通过单击状态栏中的“动态输入”按钮 打开或关闭动态输入模式。它是一个切换按钮。
2. 单击状态栏中的“正交模式”按钮或按 F8 键以打开正交模式。通过激活正交模式，只能创建水平或垂直的直线。
3. 单击“常用”选项卡“绘图”面板中的“直线”工具。“直线”工具将被调用，并提示指定直线的第一个点。

注意：在相对极坐标系中，距离和角度值从绘图区中最后指定的点开始测量。

4. 按照下面给出的命令序列创建图形。

指定第一个点: 在绘图区中单击鼠标左键以指定第一个点。

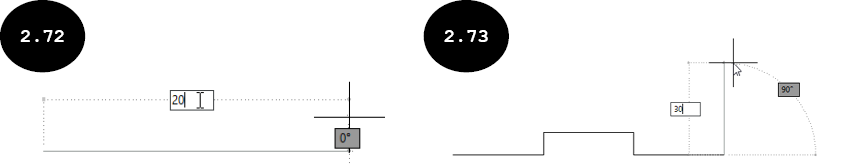

指定下一点或 [放弃(U)]: 将光标水平向右移动，然后在动态输入框中输入 20 (ENTER)（参见图 2.72）。

指定下一点或 [放弃(U)]: 将光标垂直向上移动，然后输入 5 (ENTER)。

指定下一点或 [闭合(C) 放弃(U)]: 将光标水平向右移动，然后输入 20 (ENTER)。

指定下一点或 [闭合(C) 放弃(U)]: 将光标垂直向下移动，然后输入 5 (ENTER)。

指定下一点或 [闭合(C) 放弃(U)]: 将光标水平向右移动，然后输入 20 (ENTER)。

指定下一点或 [闭合(C) 放弃(U)]: 将光标垂直向上移动，然后输入 30 (ENTER)（参见图 2.73）。

指定下一点或 [闭合(C) 放弃(U)]: 将光标水平向左移动，然后输入 20 (ENTER)。

指定下一点或 [闭合(C) 放弃(U)]: 将光标垂直向下移动，然后输入 5 (ENTER)。

指定下一点或 [闭合(C) 放弃(U)]: 将光标水平向左移动，然后输入 20 (ENTER)。

指定下一点或 [闭合(C) 放弃(U)]: 将光标垂直向上移动，然后输入 5 (ENTER)。

指定下一点或 [闭合(C) 放弃(U)]: 将光标水平向左移动，然后输入 20 (ENTER)。

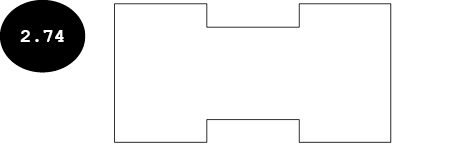

指定下一点或 [闭合(C) 放弃(U)]: C 或 Close（参见图 2.74）。

命令: Z 或 Zoom (ENTER)。

指定窗口角点，输入比例因子 (nX 或 nXP)，或

[全部(A)/中心(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)/对象(O)] <实时>: A 或 ALL (ENTER)。

第 3 节：清除图形中不需要的实体

1. 单击“常用”选项卡“修改”面板中的“删除”工具，或在命令行中输入 E。“删除”工具将被激活，并提示选择要删除的对象。

选择对象:

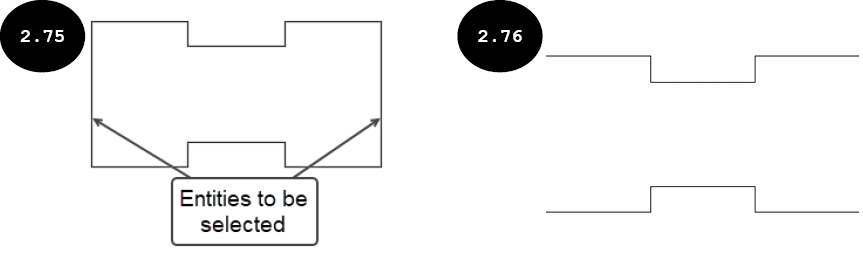

2. 依次单击最右侧和最左侧的垂直实体作为要删除的实体，参见图 2.75。接着，按 Enter 键。所选实体将被删除，参见图 2.76。

第 4 节：绘制圆弧

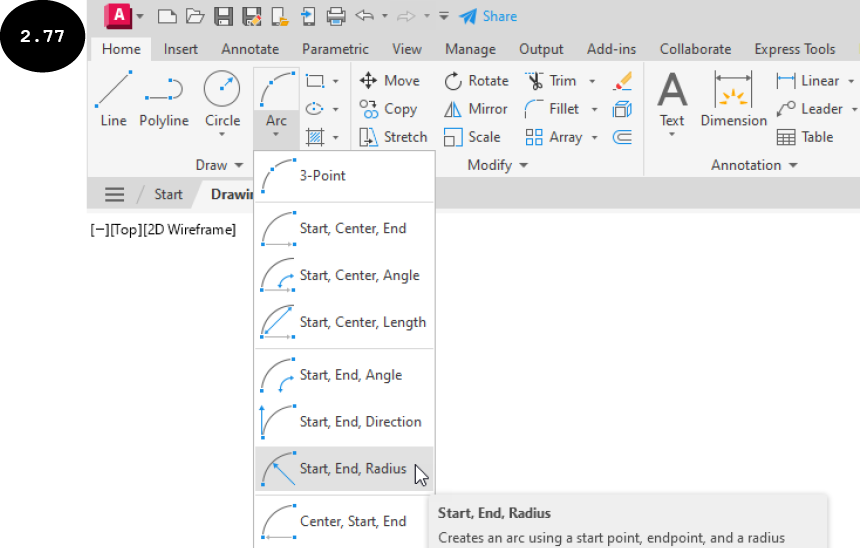

1. 单击圆弧工具底部的下箭头。“圆弧”弹出按钮将出现，参见图 2.77。
2. 在此弹出按钮中，单击“起点、端点、半径”工具，参见图 2.77。“起点、端点、半径”工具将被激活，并提示指定圆弧的起点。

指定圆弧的起点或 [圆心(C)]:

3. 单击状态栏中的“对象捕捉”按钮 以激活对象捕捉模式。您将在后面的章节中了解更多关于对象捕捉模式的内容。

注意：需要确保“端点”捕捉模式已激活，以便光标可以捕捉到实体的端点。为此，请在状态栏中的“对象捕捉”按钮上单击鼠标右键，然后确保在出现的弹出按钮中勾选“端点”选项。

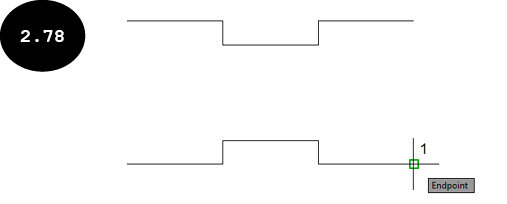

4. 将光标移到右下方水平线的端点上，然后当光标捕捉到该直线的端点时单击以指定圆弧的起点，参见图 2.78。

指定圆弧的端点:

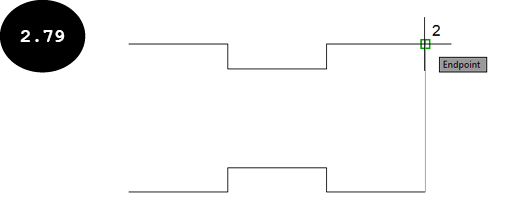

5. 将光标移到右上方水平线的端点上，然后当光标捕捉到该端点时单击以指定圆弧的端点，参见图 2.79。

指定圆弧的半径(按住 Ctrl 键以切换方向) :

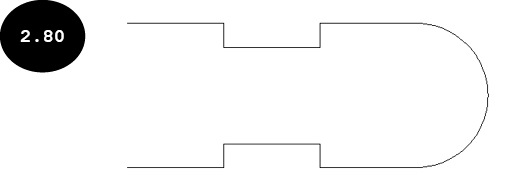

6. 将光标水平向右移动，然后在绘图区中光标附近出现的动态输入框中输入 15 作为圆弧的半径。圆弧即绘制完成，参见图 2.80。

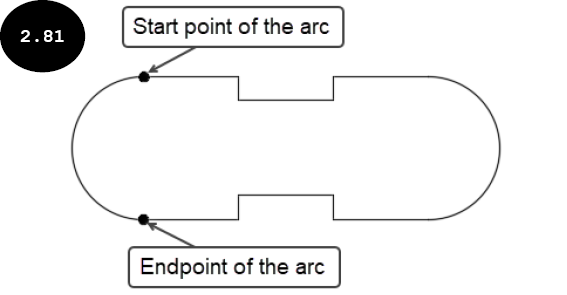

7. 同样，使用“起点、端点、半径”工具在图形左侧绘制一条圆弧，参见图 2.81。

第 5 节：保存图形

创建图形后，需要保存它。

1. 单击“快速访问工具栏”中的“保存”工具 。“图形另存为”对话框将出现。
2. 浏览到 AutoCAD 文件夹内的 Chapter 2 文件夹。如果在本章教程 3 中未创建这些文件夹，则需要先在系统的本地驱动器上创建这些文件夹。
3. 在对话框的“文件名”字段中输入 Tutorial 4，然后单击“保存”按钮。图形将以名称 Tutorial 4 保存。
