教程 3

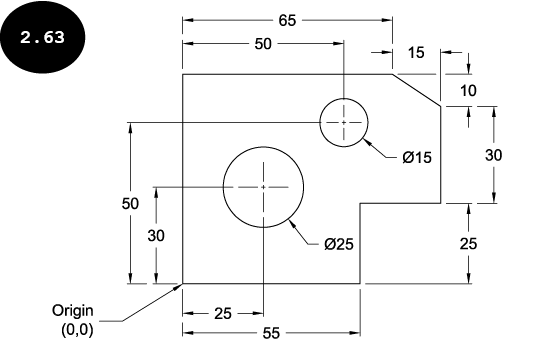

使用绝对笛卡尔坐标系指定点，创建图 2.63 所示的图形。同时，使用动态输入框指定坐标。此图中显示的尺寸仅供参考。您将在后面的章节中学习如何应用尺寸标注。

第 1 节：启动 AutoCAD

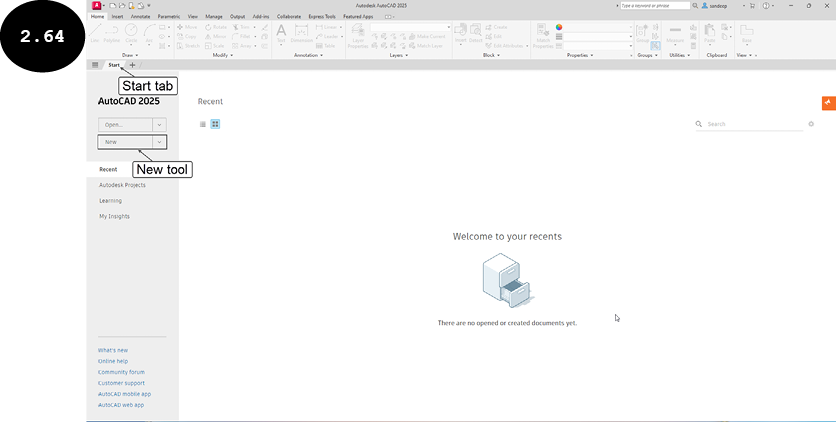

双击桌面上的 AutoCAD 图标。AutoCAD 的启动用户界面将出现，并显示“开始”选项卡，参见图 2.64。

单击“开始”选项卡中的“新建”工具，参见图 2.64。将调用一个使用默认图形样板的新图形文件。

注意：此外，要调用新的图形文件，可以单击 AutoCAD 左上角“快速访问工具栏”中的“新建”工具。“选择样板”对话框将出现。在此对话框中，选择 acad.dwt 样板，然后单击“打开”按钮。将调用一个使用 acad.dwt 样板的新图形文件。也可以在“开始”选项卡上单击鼠标右键，然后在出现的快捷菜单中单击“新建”选项。此外，可以单击“开始”选项卡旁边的 + 号以调用新的图形文件。

第 2 节：选择用于创建图形的工作空间

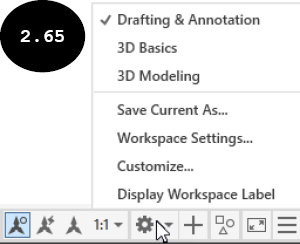

单击状态栏中的“工作空间切换”按钮。将出现一个弹出按钮，参见图 2.65。

在此弹出按钮中，确保“草图与注释”选项已勾选，以在“草图与注释”工作空间中创建图形。

注意：工作空间旁边的勾选标记表示其被选为创建图形的当前工作空间。默认情况下，“草图与注释”工作空间被选为创建图形的当前工作空间。可以单击任何工作空间，使其成为创建图形的当前工作空间。

第 3 节：定义图形的界限

按照下面给出的命令序列定义图形的界限。


命令: LIMITS (ENTER)。

指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>: 0,0(ENTER)。

指定右上角点 <12.0000,9.0000>: 160,130 (ENTER)

第 4 节：使用绝对坐标系创建图形

如教程说明中所述，需要根据绝对笛卡尔坐标系在动态输入框中输入坐标以指定点。要在动态输入框中输入坐标，需要确保动态输入模式已打开。

确保动态输入模式已打开。可以通过单击状态栏中的“动态输入”按钮打开或关闭动态输入模式。它是一个切换按钮。
单击“常用”选项卡“绘图”面板中的“直线”工具。“直线”工具将被激活，并提示指定直线的第一个点。此外，也可以在命令行窗口中输入 L，然后按 Enter 键以激活“直线”工具。

注意：在绝对坐标系中，坐标值从原点开始测量。要根据绝对坐标系在动态输入框中指定坐标，需要在 X 坐标前输入 # 作为前缀，后跟 Y 坐标。

按照下面给出的命令序列创建图形。


指定第一个点: 0,0 (ENTER)

指定下一点或 [放弃(U)]: #55,0 (ENTER)

指定下一点或 [放弃(U)]: #55,25 (ENTER)

指定下一点或 [闭合(C) 放弃(U)]: #80,25 (ENTER)

指定下一点或 [闭合(C) 放弃(U)]: #80,55 (ENTER)

指定下一点或 [闭合(C) 放弃(U)]: #65,65 (ENTER)

指定下一点或 [闭合(C) 放弃(U)]: #0,65 (ENTER)

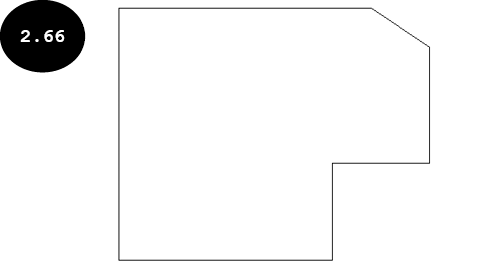

指定下一点或 [闭合(C) 放弃(U)]: C 或 Close（参见图 2.66）

命令: Z 或 Zoom (ENTER)

指定窗口角点，输入比例因子 (nX 或 nXP)，或

[全部(A)/中心(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)/对象(O)] <实时>: A 或 ALL (ENTER)


命令: C 或 Circle (ENTER)

指定圆的圆心或 [三点(3P) 两点(2P) 切点、切点、半径(T)]: 25,30 (ENTER)

指定圆的半径或 [直径(D)] : D (ENTER)

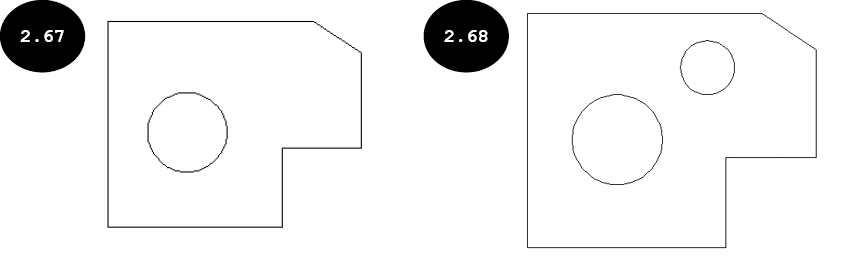

指定圆的直径 : 25 (ENTER)（参见图 2.67）

命令: C 或 Circle (ENTER)

指定圆的圆心或 [三点(3P) 两点(2P) 切点、切点、半径(T)]: 50,50 (ENTER)

指定圆的半径或 [直径(D)] <12.5000>: D (ENTER)

指定圆的直径 <25.0000>: 15 (ENTER)（参见图 2.68）

第 5 节：保存图形

创建图形后，需要保存它。

单击“快速访问工具栏”中的“保存”工具。“图形另存为”对话框将出现。
浏览到系统的本地驱动器，然后创建一个名为 AutoCAD 的文件夹。
在 AutoCAD 文件夹内创建另一个名为 Chapter 2 的文件夹。接着，在对话框的“文件名”字段中输入 Tutorial 3。
单击对话框中的“保存”按钮。图形将以名称 Tutorial 3 保存。
