绘制圆环

绘制圆环

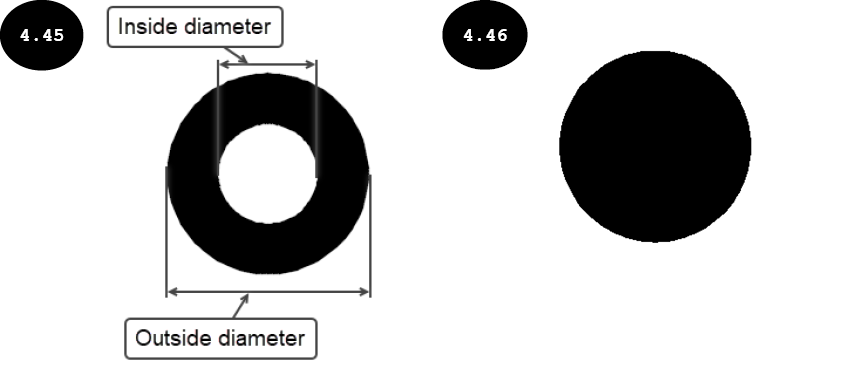

圆环是一种填充的实心环/圆，由两条首尾相接、具有指定宽度的多段线圆弧组成。多段线圆弧的宽度通过指定内径和外径来定义，参见图 4.45。如果您将内径指定为 0（零），则圆环将绘制为填充圆，参见图 4.46。在 AutoCAD 中，您可以使用“圆环”工具绘制圆环，该工具位于展开的“绘图”面板中。绘制圆环的方法讨论如下：

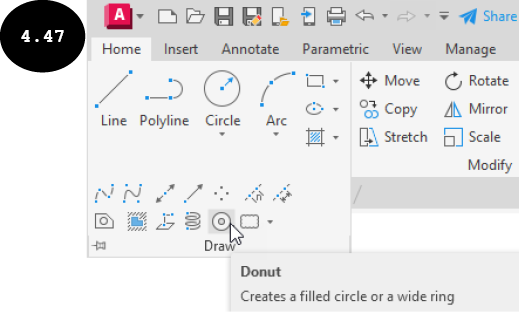

1. 展开“主页”选项卡的“绘图”面板，然后单击“圆环”工具，参见图 4.47。系统提示您指定圆环的内径。或者，在“命令行”窗口中输入 DO，然后按 Enter 键以激活“圆环”工具。

指定圆环的内径 <0.0000>:

2. 输入圆环的内径值，然后按 Enter 键。系统提示您指定圆环的外径。

指定圆环的外径 <0.0000>:

3. 输入圆环的外径值，然后按 Enter 键。系统提示您指定圆环的中心点。

指定圆环的中心点或 <退出>:

4. 在绘图区单击鼠标左键或指定坐标 (X, Y) 以定义圆环的中心点。具有指定参数的圆环即在绘图区中绘制完成。此外，另一个具有相同参数的圆环会附着在光标上。这意味着您可以通过在绘图区中指定中心点，依次绘制多个圆环。
5. 按 Enter 键退出圆环的创建。

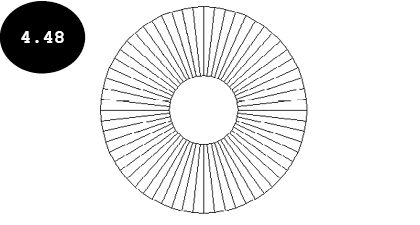

注意：默认情况下，填充模式设置为 1。因此，生成的圆环显示为实心环/圆。但是，如果您将填充模式更改为 0（零），则生成的圆环将不被填充，显示效果类似于图 4.48 所示。要定义填充模式，请在“命令行”窗口中输入 FILLMODE，然后指定填充值（0 或 1）。接下来，按 Enter 键。
