教程 1

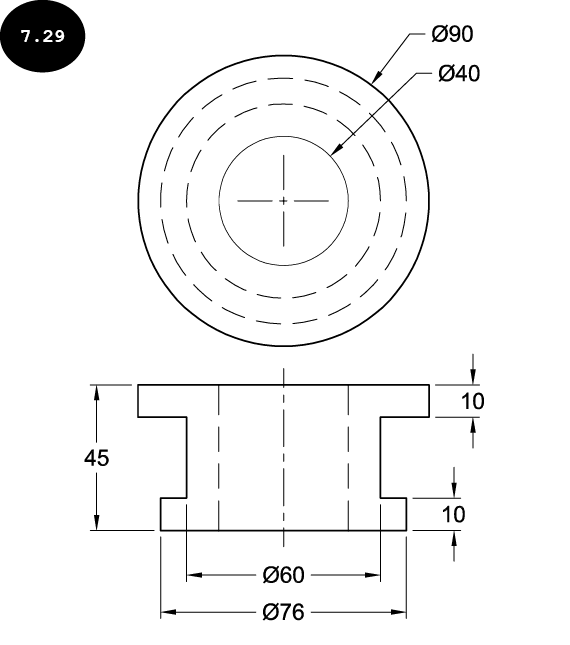

创建图形并按图 7.29 所示应用尺寸标注。你需要编辑图形的线性直径标注，为其添加直径符号作为前缀，参见图 7.29。

第 1 节：启动 AutoCAD

启动 AutoCAD，然后打开新的图形文件。然后，设置图形界限。

第 2 节：创建前视图

单击“常用”选项卡“绘图”面板中的“直线”工具。系统提示你指定直线的第一点。或者，在命令行窗口中输入 L，然后按 Enter 键。


指定第一个点:

单击以在绘图区域中指定直线的第一点。系统提示你指定直线的下一点。
确保动态输入模式和正交模式已打开。
按照下面给出的命令序列创建图形。


指定下一点或 [放弃(U)]: 将光标水平向右移动，然后在动态输入框中输入 76（ENTER）。

指定下一点或 [放弃(U)]: 将光标垂直向上移动，然后输入 10（ENTER）。

指定下一点或 [闭合(C) 放弃(U)]: 将光标水平向左移动，然后输入 8（ENTER）。

指定下一点或 [闭合(C) 放弃(U)]: 将光标垂直向上移动，然后输入 25（ENTER）。

指定下一点或 [闭合(C) 放弃(U)]: 将光标水平向右移动，然后输入 15（ENTER）。

指定下一点或 [闭合(C) 放弃(U)]: 将光标垂直向上移动，然后输入 10（ENTER）。

指定下一点或 [闭合(C) 放弃(U)]: 将光标水平向左移动，然后输入 90（ENTER）。

指定下一点或 [闭合(C) 放弃(U)]: 将光标垂直向下移动，然后输入 10（ENTER）。

指定下一点或 [闭合(C) 放弃(U)]: 将光标水平向右移动，然后输入 15（ENTER）。

指定下一点或 [闭合(C) 放弃(U)]: 将光标垂直向下移动，然后输入 25（ENTER）。

指定下一点或 [闭合(C) 放弃(U)]: 将光标水平向左移动，然后输入 8（ENTER）。

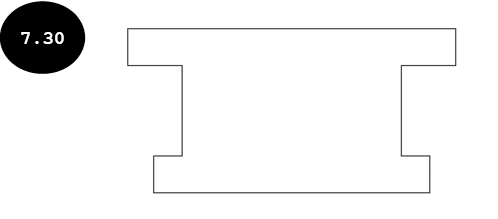

指定下一点或 [闭合(C) 放弃(U)]: C 或 闭合（ENTER）（参见图 7.30）。

创建图形的直线实体后，你需要创建隐藏线和中心线实体。

单击“修改”面板中的“偏移”工具。系统提示你指定偏移距离。或者，在命令行窗口中输入 O，然后按 Enter 键。


指定偏移距离或 [通过(T) 删除(E) 图层(L)] <通过>:

输入 10 作为偏移距离，然后按 Enter 键。系统提示你选择要偏移的对象。


选择要偏移的对象，或 [退出(E) 放弃(U)] <退出>:

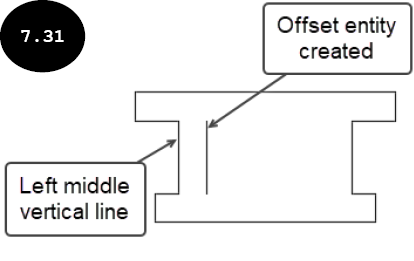

单击左侧中间垂直线作为要偏移的对象，参见图 7.31。系统提示你指定要偏移的那一侧上的点。


指定要偏移的那一侧上的点，或 [退出(E) 多个(M) 放弃(U)] <退出>:

在所选垂直线的右侧单击鼠标左键。创建偏移实体，参见图 7.31。系统再次提示你选择要偏移的对象。


选择要偏移的对象，或 [退出(E) 放弃(U)] <退出>:

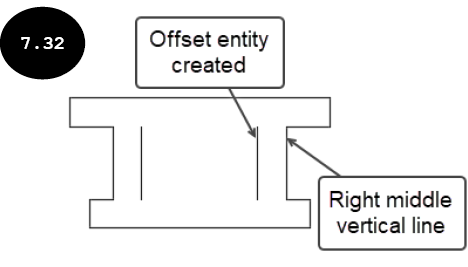

单击右侧中间垂直线作为要偏移的对象，参见图 7.32。然后，单击所选垂直线的左侧。创建偏移实体，参见图 7.32。

按 Enter 键退出偏移工具。

现在，你需要将偏移实体延伸到其下一个交点。

在命令行窗口中输入 EX，然后按 Enter 键。调用延伸工具，系统提示你选择要延伸的对象。或者，单击“常用”选项卡“修改”面板中的“延伸”工具以调用该工具。


选择要延伸的对象，或按住 Shift 键选择要修剪的对象，或

[边界边(B) 窗交(C) 投影(P)]:

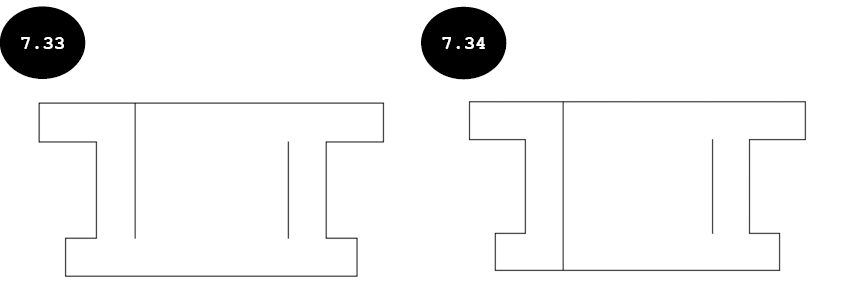

在绘图区域中单击左侧偏移实体的上侧。偏移实体的顶部部分延伸到下一个交点，参见图 7.33。然后，单击左侧偏移实体的下侧。实体的底部部分被延伸，参见图 7.34。

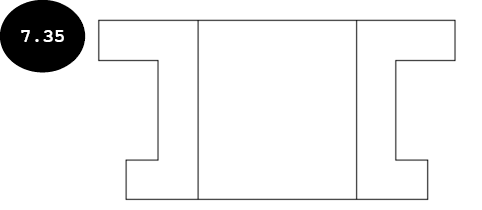

类似地，单击右侧偏移实体的两侧以逐个延伸。图 7.35 显示了延伸实体后的图形。然后，按 Enter 键退出延伸工具。

现在，你需要绘制图形的中心线。

单击“绘图”面板中的“直线”工具，或输入 L 然后按 Enter 键。调用直线工具，系统提示你指定直线的第一点。


指定第一个点:

确保对象捕捉模式已激活。

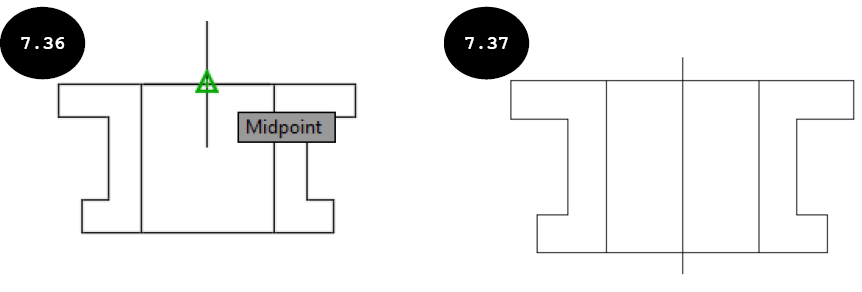

将光标移到上方水平线的中点，当光标捕捉到它时暂停，参见图 7.36，将光标垂直向上移动一小段距离。然后，单击鼠标左键以指定直线的第一点。系统提示你指定直线的下一点。


指定下一点或 [放弃(U)]:

将光标垂直向下移动，单击以在图形下方水平线外部指定直线的端点。创建直线，参见图 7.37。然后，按 Enter 键退出直线工具。

第 3 节：创建图层并将对象指定到图层

单击“常用”选项卡“图层”面板中的“图层特性”工具。出现“图层特性管理器”。

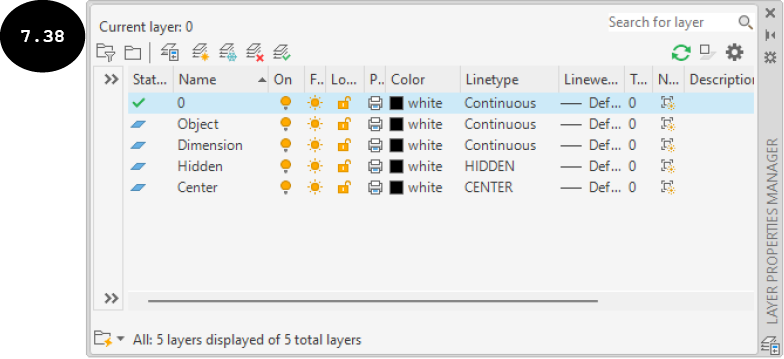

在“图层特性管理器”中创建四个图层，名称分别为 Object、Hidden、Center 和 Dimension，参见图 7.38。请注意，你需要为 Hidden 图层指定 HIDDEN 线型，为 Center 图层指定 CENTER 线型，并接受图层的其余默认特性，参见图 7.38。然后，退出“图层特性管理器”。

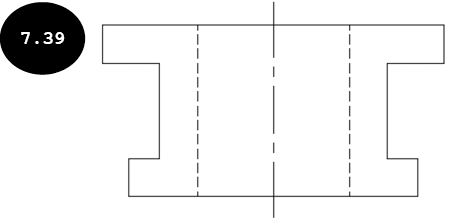

创建图层后，将图形的隐藏线实体（2 个线实体）指定到 Hidden 图层，将中心线实体（1 个线实体）指定到 Center 图层，将图形的其余线实体指定到 Object 图层。图 7.39 显示了将图形实体指定到相应图层后的图形。

注意：如果图形的隐藏线和中心线在绘图区域中显示为连续/实线，则你需要更改实体的线型比例。为此，请在命令行窗口中输入 PR，然后按 Enter 键。出现“特性”选项板。或者，单击“视图”选项卡“选项板”面板中的“特性”工具以调用“特性”选项板。然后，选择要更改其比例的实体。所选实体的当前特性出现在“特性”选项板中。然后，在选项板的“线型”字段中为所选实体输入新的线型比例值。你可以尝试不同的比例值以满足你的要求。

第 4 节：创建俯视图

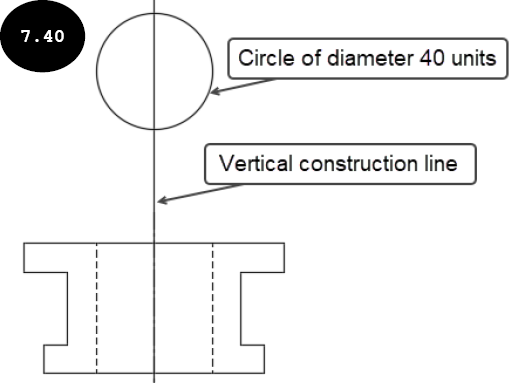

使用构造线工具或 XL 命令创建一条穿过前视图中心的垂直构造线，参见图 7.40。
创建一个直径为 40 单位的圆，其中心点位于新建的垂直构造线上，在前视图上方的任意位置，参见图 7.40。

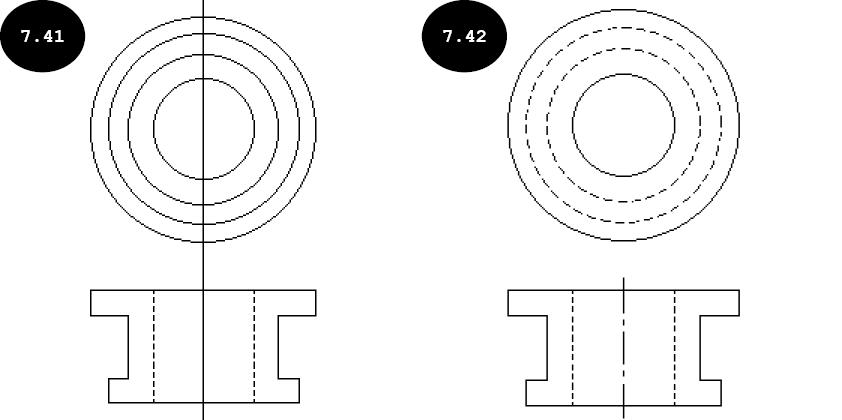

类似地，创建其余直径为 60、76 和 90 单位的圆，参见图 7.41。
将直径为 60 和 76 单位的两个圆指定到 Hidden 图层，将直径为 40 和 90 单位的两个圆指定到 Object 图层。然后，删除构造线，参见图 7.42。请注意，如果指定到 Hidden 图层的圆在绘图区域中显示为连续/实线，则你需要更改其线型比例。

第 5 节：应用尺寸标注

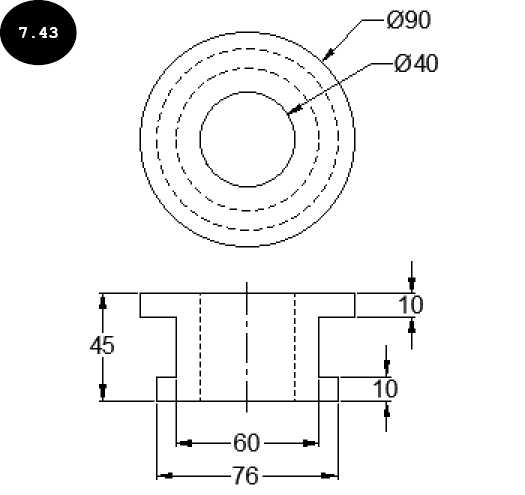

使用“标注”工具为图形应用尺寸标注，参见图 7.43。

注意：默认情况下，尺寸标注按照默认尺寸标注样式特性显示，这可能不符合要求，尺寸标注在图形中可能显示得太小或太大。在这种情况下，你可能需要创建新的尺寸标注样式或编辑现有尺寸标注样式，以根据需要匹配尺寸标注特性。你可以使用“标注样式管理器”对话框创建新的尺寸标注样式或修改现有尺寸标注样式。你可以使用 D 命令调用此对话框。

选择所有尺寸标注并将其指定到 Dimension 图层。

第 6 节：编辑尺寸标注

现在，你需要编辑图形的线性直径标注以添加直径符号。

在命令行窗口中输入 DDEDIT，然后按 Enter 键。系统提示你选择要编辑的注释对象。或者，双击要编辑的尺寸标注。你也可以使用 DIMEDIT 命令编辑尺寸标注文字。


选择注释对象或 [放弃(U) 模式(M)]:

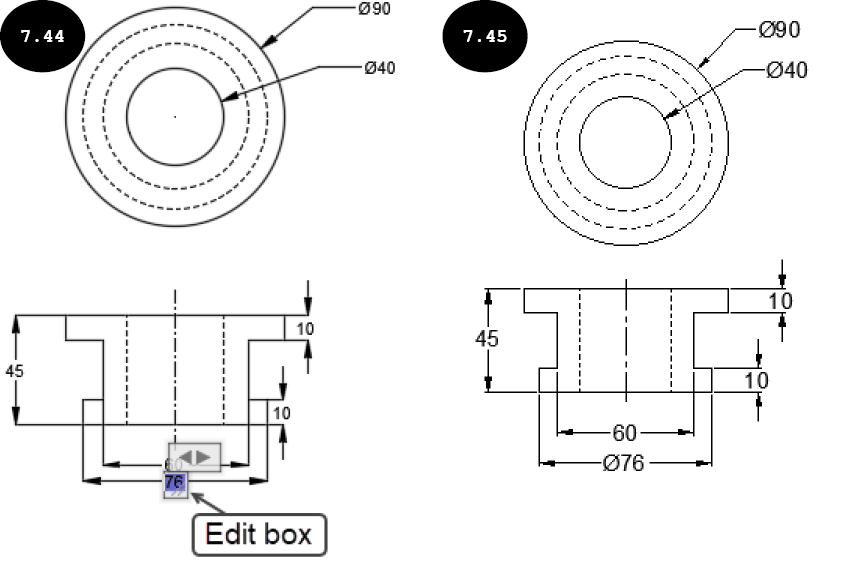

在绘图区域中单击测量值为 76 单位的尺寸标注。所选尺寸标注的尺寸标注文字出现在编辑框中，参见图 7.44。
在编辑框中为尺寸标注文字“76 单位”输入 %%c 作为前缀。然后，在绘图区域中任意位置单击。直径符号添加到所选尺寸标注，参见图 7.45。

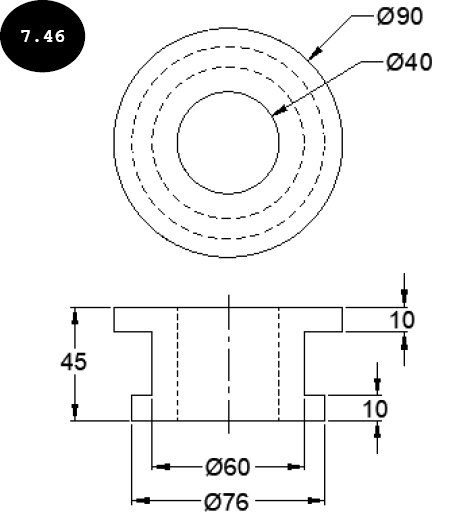

类似地，为图形中测量值为 60 单位的尺寸标注添加直径符号。图 7.46 显示了最终图形。

第 7 节：保存图形

创建图形后，你需要保存它。

单击“快速访问”工具栏中的“保存”工具。出现“图形另存为”对话框。
浏览到 AutoCAD 文件夹，然后在 AutoCAD 文件夹内创建一个名为 Chapter 7 的文件夹。
在对话框的“文件名”字段中输入 Tutorial 1，然后单击“保存”按钮。图形以名称 Tutorial 1 保存在 Chapter 7 文件夹中。
