练习 1

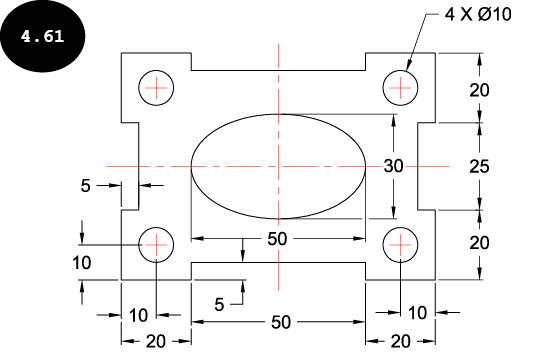

创建图 4.61 所示的图形。图中显示的尺寸仅供参考。

第 1 节：启动 AutoCAD

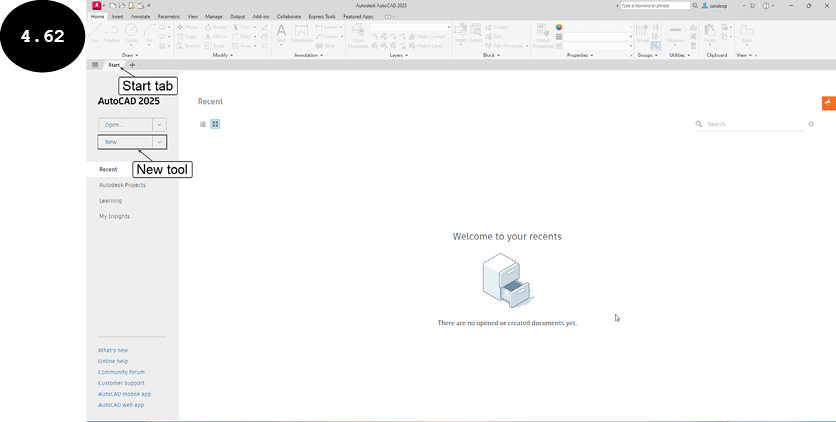

  1. 双击桌面上的 AutoCAD 图标以启动 AutoCAD。AutoCAD 的初始屏幕及“开始”选项卡出现，参见图 4.62。

  1. 单击“开始”选项卡旁边的 + 号，参见图 4.62。将调用一个使用默认图形样板的新图形文件。此外，您也可以单击“开始”选项卡的“新建”工具，以使用默认图形样板启动新的图形文件。您还可以使用“快速访问工具栏”（位于 AutoCAD 左上角）中的“新建”工具启动新的图形文件。

第 2 节：选择用于创建图形的工作空间

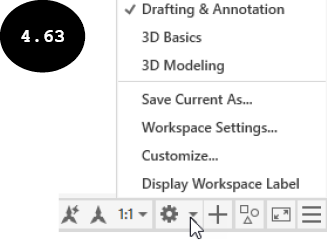

  1. 单击状态栏中的“工作空间切换”按钮。将出现一个弹出菜单，参见图 4.63。

  1. 在此弹出菜单中，确保“草图与注释”选项已被勾选，以便在“草图与注释”工作空间中创建图形。

第 3 节：定义图形界限

  1. 定义图形界限。您可以根据图形的总体尺寸定义图形界限，并在绘图区中保留一些额外空间用于放置尺寸标注。

第 4 节：绘制图形的外环

  1. 单击“常用”选项卡“绘图”面板中的“直线”工具。“直线”工具被激活，并提示您指定直线的第一个点。此外，您也可以在“命令行”窗口中输入 L，然后按 ENTER 键激活“直线”工具。

指定第一个点:
  1. 单击状态栏中的“正交模式”按钮或按 F8 键打开正交模式。请注意，这是一个切换按钮。
  2. 确保“动态输入”模式已激活。您可以通过单击状态栏中的“动态输入”按钮来启用“动态输入”模式。
  3. 按照下面给出的命令序列创建图形。

指定第一个点: 0,0 (ENTER)。

指定下一点或 [放弃(U)]: 将光标水平向右移动，然后在“动态输入”框中输入 20 (ENTER)。

指定下一点或 [放弃(U)]: 将光标垂直向上移动，然后输入 5 (ENTER)。

指定下一点或 [闭合(C) 放弃(U)]: 将光标水平向右移动，然后输入 50 (ENTER)。

指定下一点或 [闭合(C) 放弃(U)]: 将光标垂直向下移动，然后输入 5 (ENTER)。

指定下一点或 [闭合(C) 放弃(U)]: 将光标水平向右移动，然后输入 20 (ENTER)。

指定下一点或 [闭合(C) 放弃(U)]: 将光标垂直向上移动，然后输入 20 (ENTER)。

指定下一点或 [闭合(C) 放弃(U)]: 将光标水平向左移动，然后输入 5 (ENTER)。

指定下一点或 [闭合(C) 放弃(U)]: 将光标垂直向上移动，然后输入 25 (ENTER)。

指定下一点或 [闭合(C) 放弃(U)]: 将光标水平向右移动，然后输入 5 (ENTER)。

指定下一点或 [闭合(C) 放弃(U)]: 将光标垂直向上移动，然后输入 20 (ENTER)。

指定下一点或 [闭合(C) 放弃(U)]: 将光标水平向左移动，然后输入 20 (ENTER)。

指定下一点或 [闭合(C) 放弃(U)]: 将光标垂直向下移动，然后输入 5 (ENTER)。

指定下一点或 [闭合(C) 放弃(U)]: 将光标水平向左移动，然后输入 50 (ENTER)。

指定下一点或 [闭合(C) 放弃(U)]: 将光标垂直向上移动，然后输入 5 (ENTER)。

指定下一点或 [闭合(C) 放弃(U)]: 将光标水平向左移动，然后输入 20 (ENTER)。

指定下一点或 [闭合(C) 放弃(U)]: 将光标垂直向下移动，然后输入 20 (ENTER)。

指定下一点或 [闭合(C) 放弃(U)]: 将光标水平向右移动，然后输入 5 (ENTER)。

指定下一点或 [闭合(C) 放弃(U)]: 将光标垂直向下移动，然后输入 25 (ENTER)。

指定下一点或 [闭合(C) 放弃(U)]: 将光标水平向左移动，然后输入 5 (ENTER)。

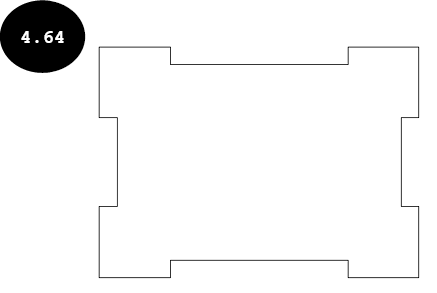

指定下一点或 [闭合(C) 放弃(U)]: C 或 闭合(C)（参见图 4.64）。

第 5 节：绘制椭圆

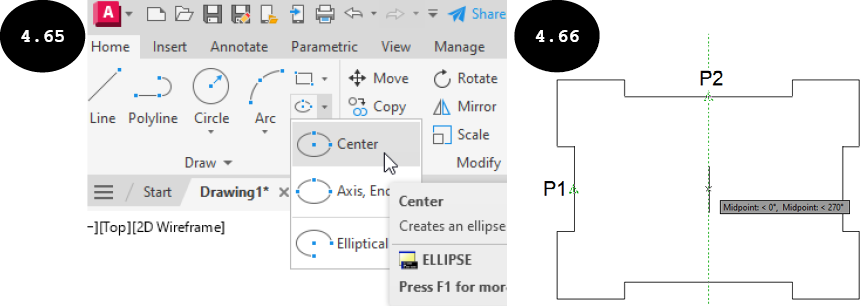

  1. 调用“绘图”面板中的“椭圆”弹出菜单，然后单击“圆心”工具，参见图 4.65。系统提示您指定椭圆的中心。此外，您也可以在“命令行”窗口中输入 EL，然后按 ENTER 键。接着，输入 C，然后按 ENTER 键激活该工具。

指定椭圆的中心点:
  1. 将光标移动到左侧中间垂直线的中点 (P1)（参见图 4.66），然后将光标移动到上方中间水平线的中点 (P2)，参见图 4.66。接着，将光标垂直向下移动。将出现一条参考/追踪线。
  2. 继续将光标垂直向下移动，当光标捕捉到穿过点 (P1 和 P2) 的参考/追踪线的交点时，单击以指定椭圆的中心点，参见图 4.66。

  1. 将光标水平向右移动，然后在“动态输入”框中输入 25。接着，按 ENTER 键。

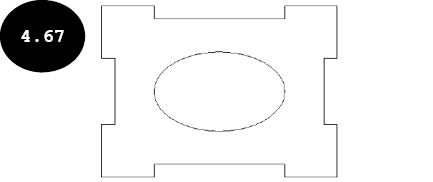

  2. 将光标垂直向上移动一段距离。接着，在“动态输入”框中输入 15，然后按 ENTER 键。绘图区中将创建一个长轴为 50 个单位、短轴为 30 个单位的椭圆，参见图 4.67。

第 6 节：绘制圆

在本节中，您将借助构造线绘制图形中的圆。

  1. 展开“常用”选项卡的“绘图”面板，然后单击“构造线”工具。系统提示您指定构造线 (xline) 的起点。此外，您也可以在“命令行”窗口中输入 XLINE 以激活“构造线”工具。

指定点或 [水平(H) 垂直(V) 角度(A) 二等分(B) 偏移(O)]:
  1. 单击命令提示中的“偏移”选项，或输入 O，然后按 ENTER 键。系统提示您指定偏移距离。

指定偏移距离或 [通过(T)] <通过>:
  1. 输入 10 作为偏移距离值，然后按 ENTER 键。系统提示您选择直线对象。

选择直线对象:

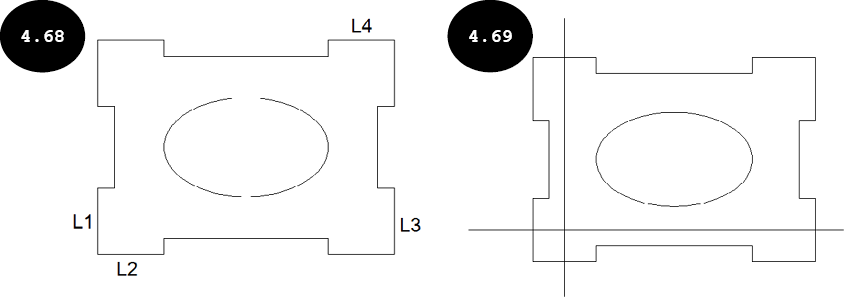

  1. 单击左下方的垂直线 (L1)，参见图 4.68。系统提示您指定偏移构造线 (xline) 的一侧。

指定要偏移的那一侧:
  1. 在图形外部闭合环内的任意位置单击。将创建一条与所选垂直线偏移距离为 10 个单位的构造线 (xline)。系统还会提示您选择直线对象。

选择直线对象:
  1. 单击左下方的水平线 (L2)，参见图 4.68。系统提示您指定偏移构造线 (xline) 的一侧。

指定要偏移的那一侧:
  1. 在图形外部闭合环内的任意位置单击。将创建一条与所选水平线偏移距离为 10 个单位的构造线 (xline)，参见图 4.69。系统还会提示您选择直线对象。

选择直线对象:

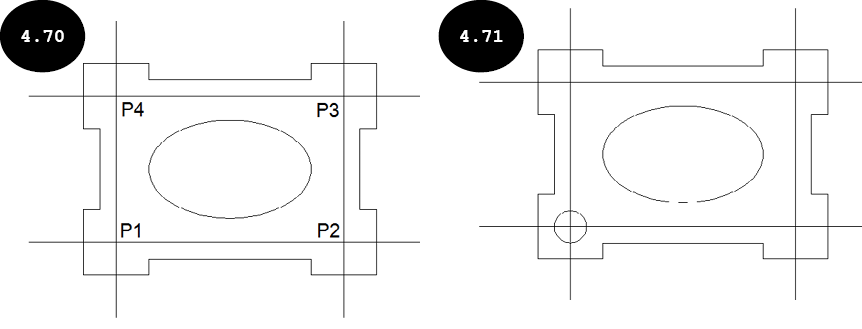

  1. 同样，选择右下方的垂直线 (L3) 和右上方的水平线 (L4) 以创建其他构造线，参见图 4.68。图 4.70 显示了创建所有构造线后的图形。
  2. 按 ENTER 键或右键单击以退出构造线的创建。

创建构造线 (xline) 后，您可以使用构造线的交点来指定圆的中心点。

  1. 在“命令行”窗口中输入 C，然后按 ENTER 键激活“圆心，半径”工具。您也可以单击“绘图”面板中的“圆心，半径”工具。系统提示您指定圆的中心点。

指定圆的圆心或 [三点(3P) 两点(2P) 切点、切点、半径(T)]:
  1. 将光标移到构造线的左下方交点 (P1) 上（参见图 4.70），当光标捕捉到交点 (P1) 时，单击以指定圆的中心点。系统提示您指定圆的半径。

指定圆的半径或 [直径(D)] <0.0000>:
  1. 输入 5 作为圆的半径值，然后按 ENTER 键。绘图区中将创建一个半径为 5 个单位的圆，参见图 4.71。

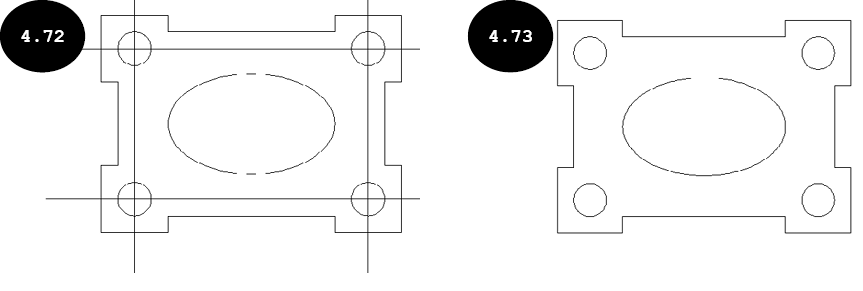

  1. 同样，在构造线的交点 (P2、P3 和 P4) 处绘制其他三个半径为 5 个单位的圆，参见图 4.72。
  2. 绘制完所有圆后，您可以删除构造线。但是，建议您创建一个图层并将所有构造线移动到该图层。接着，隐藏该图层。图 4.73 显示了隐藏构造线后的最终图形。


提示：要将一组实体移动到某个图层，请选择要移动的实体。接着，调用“常用”选项卡“图层”面板中的“图层”下拉列表，然后单击要将所选实体组移动到的图层。

第 7 节：保存图形

创建图形后，您需要保存它。

  1. 单击“快速访问工具栏”中的“保存”工具。“图形另存为”对话框出现。
  2. 浏览到 AutoCAD 文件夹，然后在 AutoCAD 文件夹内创建一个名为 Chapter 4 的文件夹。
  3. 在对话框的“文件名”字段中输入 Tutorial 1，然后单击“保存”按钮。图形将以名称 Tutorial 1 保存在 Chapter 4 文件夹中。
