练习 1

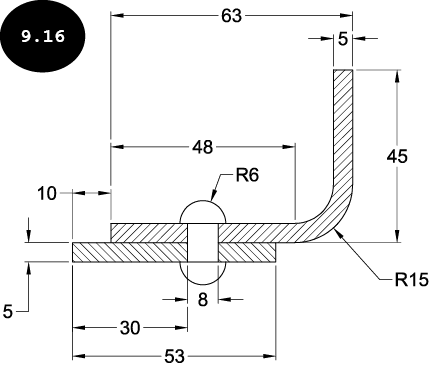

创建图 9.16 所示的图形。您需要以不同的图案填充角度将 ANSI31 图案填充应用到图形。
第 1 节：启动 AutoCAD
- 启动 AutoCAD，然后打开一个新的图形文件。
第 2 节：创建图形并应用标注

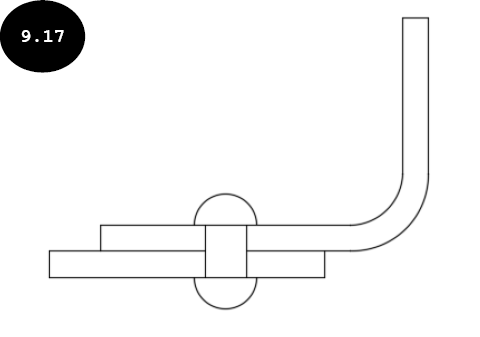

- 创建图形，如图 9.17 所示。
-
调用修改标注样式（Modify Dimension Style）对话框，然后修改 Standard 标注样式：文字高度 = 3.5，从尺寸线偏移 = 1，箭头大小 = 3.25，超出尺寸线 = 1，起点偏移量 = 1，精度 = 0。要调用此对话框，请在命令行窗口中输入

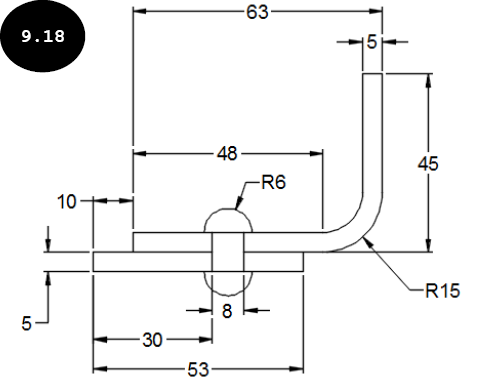

D，然后按ENTER键。接下来，在出现的标注样式管理器（Dimension Style Manager）对话框中选择 Standard 标注样式，然后单击修改（Modify）按钮。 - 使用标注工具将标注应用到图形，参见图 9.18。
第 3 节：创建图案填充

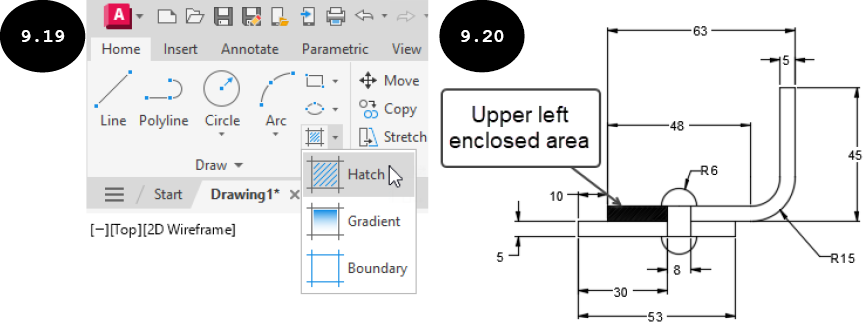

- 单击主页选项卡绘图面板中的图案填充（Hatch）工具，参见图 9.19。图案填充创建（Hatch Creation）选项卡出现在功能区中。此外，系统将提示您拾取内部点。或者，在命令行窗口中输入
H，然后按ENTER键。
拾取内部点或 [选择对象(S) 绘制(W) 放弃(U) 设置(T)]:
- 单击图形的左上封闭区域，参见图 9.18。图案填充将在所选的封闭区域中创建，参见图 9.20。
- 确保在功能区中图案填充创建（Hatch Creation）选项卡的图案（Pattern）面板中选择了 ANSI31 作为图案填充。
从图 9.20 可以明显看出，图案填充的比例非常小，因此您需要更改它。
-
在图案填充创建（Hatch Creation）选项卡特性（Properties）面板的图案填充比例（Hatch Pattern Scale）字段中输入 12，然后按

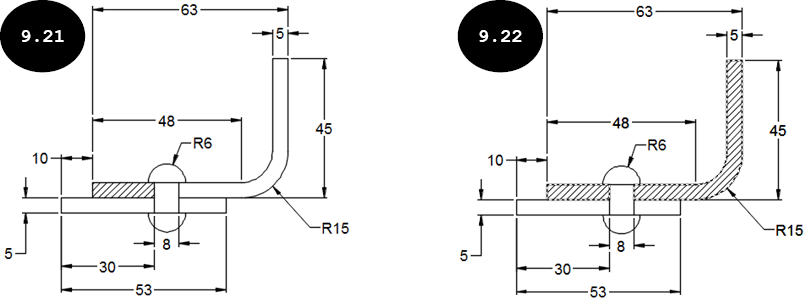

ENTER键。图案填充的比例发生变化，参见图 9.21。 - 单击图形上部的右侧封闭区域。图案填充即被创建，参见图 9.22。
- 按
ENTER键退出图案填充的创建。图案填充在图形的上部创建。
现在，您需要在图形的下部创建图案填充。
- 再次单击主页选项卡绘图面板中的图案填充（Hatch）工具。图案填充创建（Hatch Creation）选项卡出现。此外，系统将提示您拾取内部点。或者，在命令行窗口中输入
H，然后按ENTER键。
拾取内部点或 [选择对象(S) 绘制(W) 放弃(U) 设置(T)]:

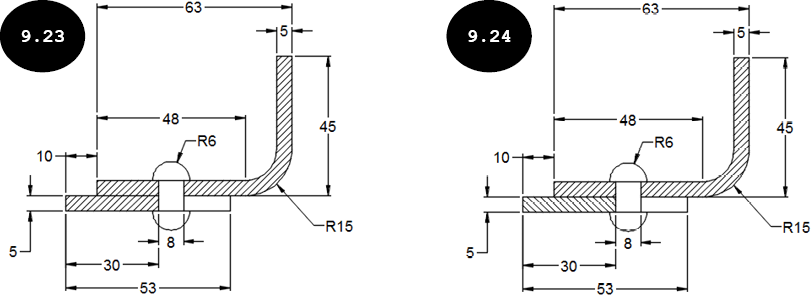

- 单击图形的左下封闭区域，参见图 9.23。图案填充即被创建，参见图 9.23。确保在特性（Properties）面板的图案填充比例（Hatch Pattern Scale）字段中将图案填充的比例指定为 12。现在，您需要更改图案填充的角度。
- 在图案填充创建（Hatch Creation）选项卡特性（Properties）面板的角度（Angle）字段中输入 90 作为图案填充的角度。图案填充的角度按指定发生变化，参见图 9.24。

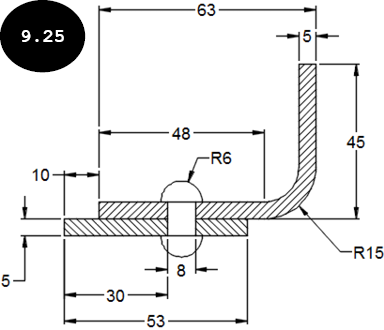

- 单击图形下部的右侧封闭区域。图案填充即被创建，参见图 9.25。接下来，按
ENTER键。图 9.25 显示了创建图案填充后的最终图形。
第 4 节：保存图形
-
单击快速访问工具栏中的保存（Save）工具
。图形另存为（Save Drawing As）对话框出现。
- 浏览到 AutoCAD 文件夹，然后在 AutoCAD 文件夹内创建一个名为 Chapter 9 的文件夹。接下来，在对话框的文件名（File name）字段中输入 Tutorial 1。
- 单击保存（Save）按钮。图形以名称 Tutorial 1 保存在 Chapter 9 文件夹中。
上机测试 1

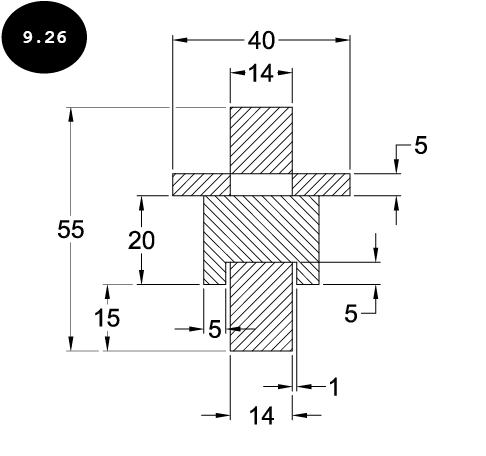

创建图 9.26 所示的图形。您需要以图 9.26 所示的不同图案填充角度将 ANSI31 图案填充应用到图形。
上机测试 2

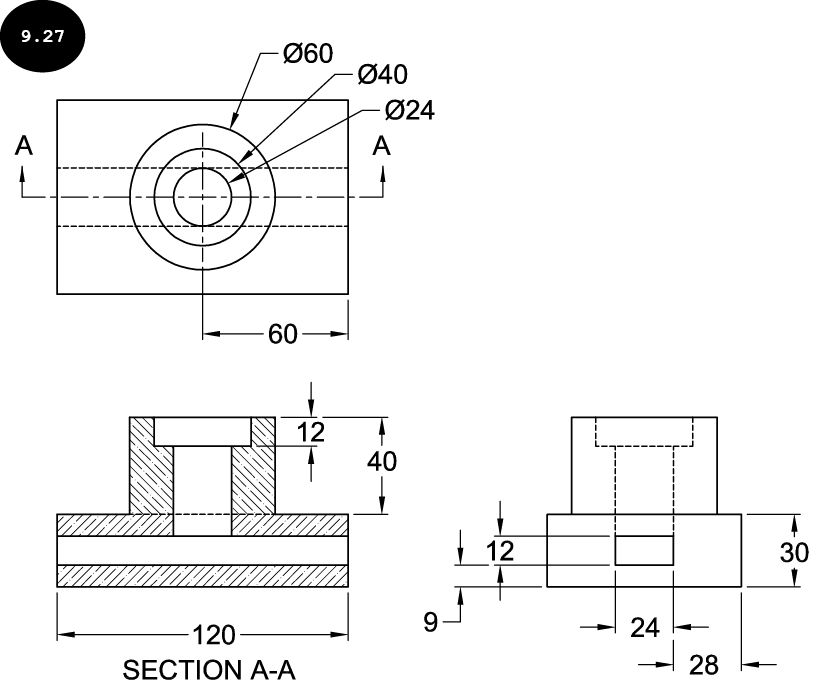

创建图 9.27 所示的图形。您需要以图 9.27 所示的不同图案填充角度将 ANSI35 图案填充应用到图形。
上机测试 3

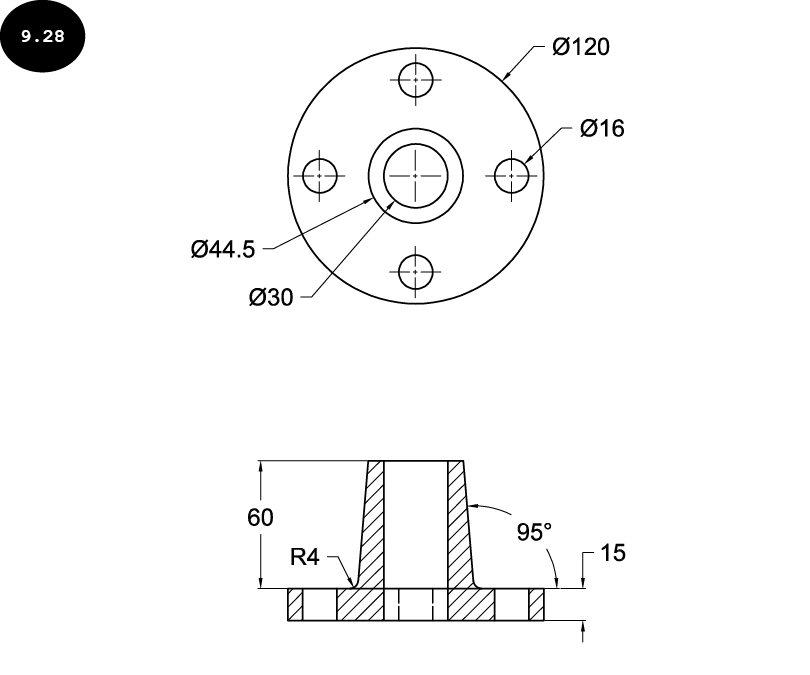

创建图 9.28 所示的图形。您需要将 ANSI31 图案填充应用到图形，如图 9.28 所示。
