使用外部参照

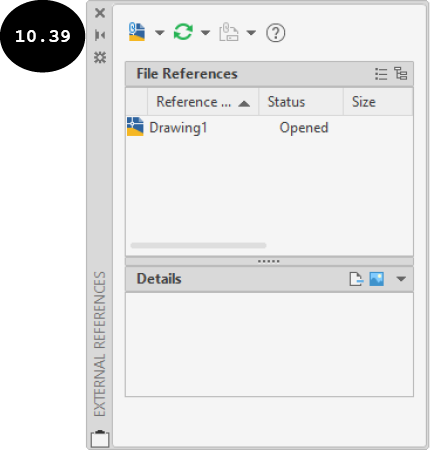

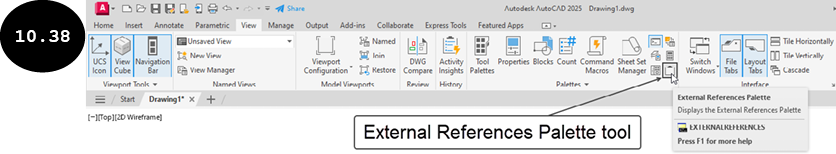

在 AutoCAD 中，外部参照（Xrefs）是从外部链接或附着到当前图形的图形。外部参照（Xrefs）图形不是图形的永久组成部分，而是从外部连接到图形。外部参照（Xrefs）图形最广泛地用于具有多个零件的大型装配图中。你可以将所有零件的图形创建为单独的图形，然后将它们作为外部参照（Xrefs）装配到主图形中。外部参照还允许多个用户（CAD 工程师或操作员）处理单个项目（图形），然后将不同用户创建的所有图形作为外部参照装配到主图形中。你可以使用“外部参照”选项板将外部参照附着到图形。要调用“外部参照”选项板，请单击“视图”选项卡“选项板”面板中的外部参照选项板工具，参见图 10.38。将显示“外部参照”选项板，参见图 10.39。或者，在命令行窗口中输入 XREF，然后按 ENTER 键以调用此选项板。
“外部参照”选项板用于附着新的外部参照、拆离现有外部参照、卸载已附着的外部参照以及重载已卸载的外部参照。此外，“外部参照”选项板显示当前图形中附着的每个外部参照的当前状态。

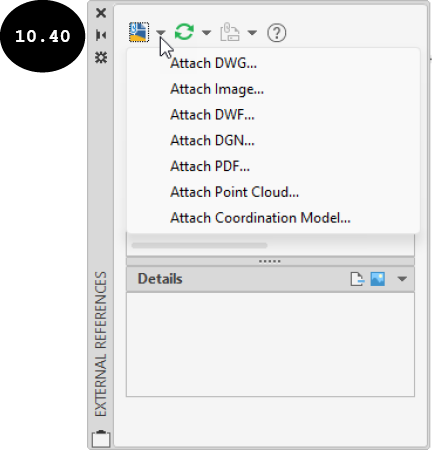

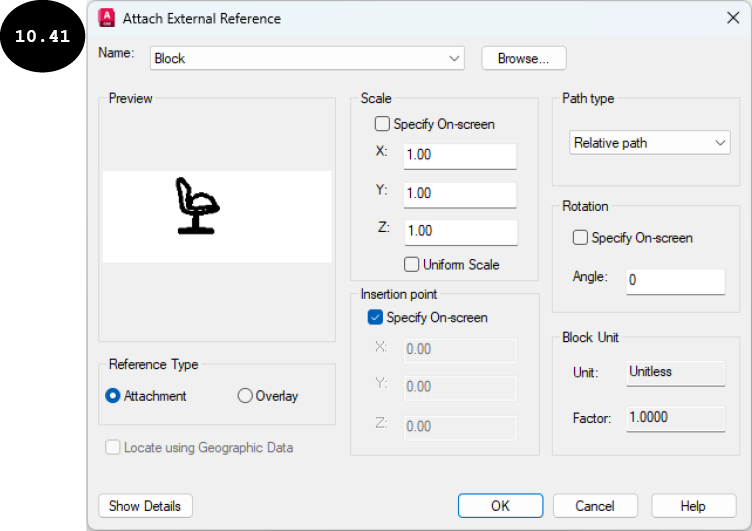

要在当前图形中附着外部参照，请单击“外部参照”选项板中“附着”工具中的箭头。将显示“附着”飞出面板，参见图 10.40。通过使用此飞出面板中的工具，你可以附着 DWG、图像、DWF、DGN、PDF、点云和协调模型文件。例如，要附着 DWG 文件，请单击“附着”飞出面板中的“附着 DWG”工具。将显示“选择参照文件”对话框。在此对话框中，浏览到要附着的文件所保存的位置。接下来，选择 DWG 文件，然后单击“打开”按钮。将显示“附着外部参照”对话框，参见图 10.41。
在“附着外部参照”对话框中，指定用于附着外部参照的参数，如比例、插入点、参照类型和旋转。接下来，单击“确定”按钮。所选 DWG 文件将以其基点附着到光标，并提示你指定插入点。
指定插入点或 [比例(S) X Y Z 旋转(R) 比例(PS) PX PY PZ 旋转(PR)]:
单击以在绘图区域中指定插入点。所选图形（DWG）将附着到当前图形，并放置在指定的插入点。此外，附着图形的名称将列在“外部参照”选项板中。类似地，你可以将多个文件附着到当前图形。

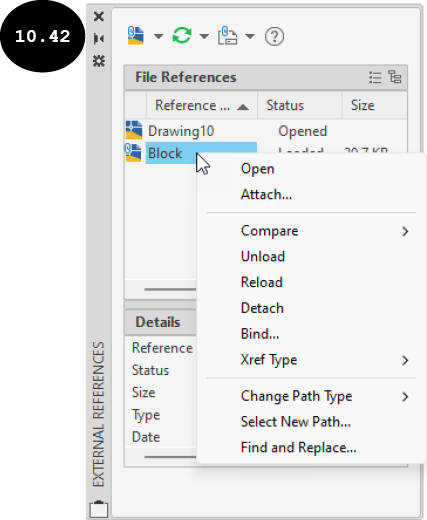

要拆离外部参照、卸载已附着的外部参照、重载已卸载的外部参照等，请单击“外部参照”选项板中的外部参照，然后右键单击。将显示快捷菜单，参见图 10.42。在此快捷菜单中，单击所需选项。例如，如果要卸载外部参照，请单击“卸载”选项。所选文件将被卸载，并从当前图形中消失。此外，在“外部参照”选项板中，文件名前面将出现一个箭头符号。你可以重载已卸载的文件。为此，请单击当前图形中要重载的图形文件的名称，然后右键单击。将显示快捷菜单。在此快捷菜单中，单击“重载”选项。文件将被重载，并在绘图区域中可见。类似地，你可以拆离现有外部参照、更改外部参照类型等。“外部参照”选项板的“详细信息”区域显示所选外部参照文件的状态。

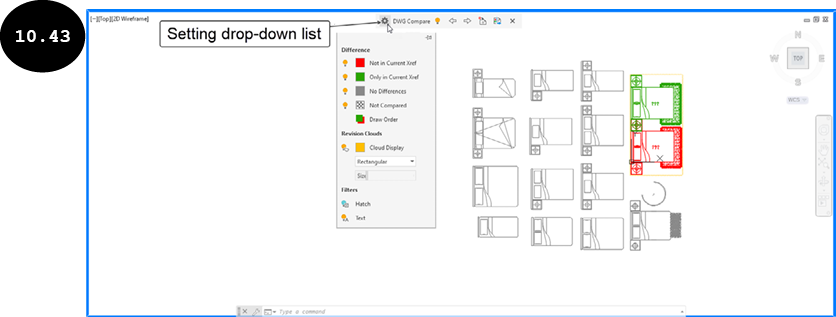

在 AutoCAD 中，如果对图形的外部参照文件进行了任何修改，则在打开包含已修改外部参照文件的图形时，AutoCAD 会在屏幕右下角显示一条消息，通知所做的更改。单击此消息以查看更改的详细信息。将显示“外部参照比较”，并且该文件的当前版本和先前版本的差异将以不同颜色显示，参见图 10.43。你可以调用“设置”下拉列表，其中包含两个版本不同实体集的颜色方案，参见图 10.43。你可以通过从此下拉列表中选择所需选项，选择显示所需的实体集，如不在更新版本中的实体或仅显示已更改的实体。在图 10.43 中，红色实体显示床的先前位置，绿色实体显示床的新位置。比较更改后，通过单击工具栏中的绿色对勾标记退出“外部参照比较”。
