教程 2

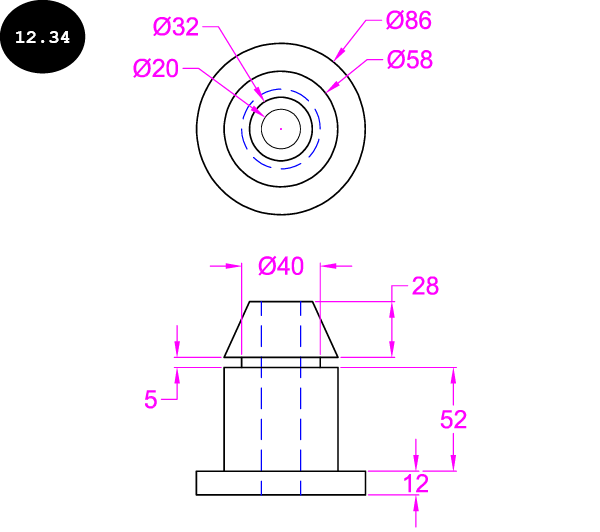

在模型空间中创建图 12.34 所示的图形。您需要为隐藏线指定蓝色，为尺寸指定洋红色，为对象实体指定黑色，为图形的参考线指定青色。您可以通过创建不同的图层为图形实体指定这些不同的颜色。请注意，在图 12.34 中，参考线已关闭。创建具有不同颜色的图形后，您需要通过创建名为“My Color Plot Style”的颜色相关打印样式来打印图形，使所有图形实体在纸张上以黑色打印。此外，在颜色相关打印样式中为对象实体指定 0.8 mm 线宽，为尺寸指定 0.65 mm 线宽，为隐藏线指定 0.53 mm 线宽，以打印图形。

第 1 节：启动 AutoCAD

启动 AutoCAD，然后打开一个新的图形文件。

第 2 节：创建图层

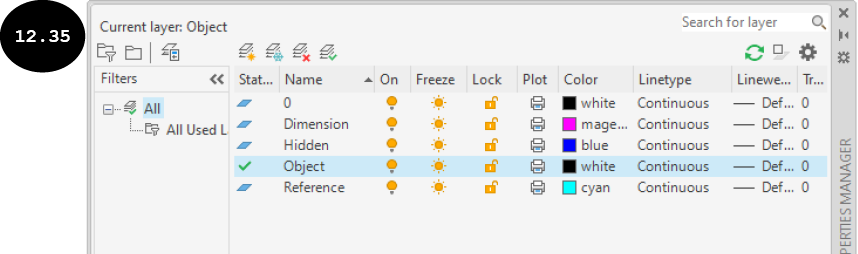

调用 LAYER 命令（图层特性管理器），然后创建四个图层，名称分别为：Object、Dimension、Hidden 和 Reference。接下来，为 Dimension 图层指定洋红色，为 Hidden 图层指定蓝色，为 Reference 图层指定青色。此外，为 Reference 图层指定 CENTER 线型，为 Hidden 图层指定 HIDDEN 线型，并接受图层的其余默认参数，参见图 12.35。
双击 Object 图层使其成为图形的当前图层。在图层特性管理器中 Object 图层名称前会出现一个绿色对勾标记，表示 Object 图层现在是图形的当前图层，参见图 12.35。

创建图层后，关闭图层特性管理器。

现在，您可以创建图形了。

第 3 节：创建图形

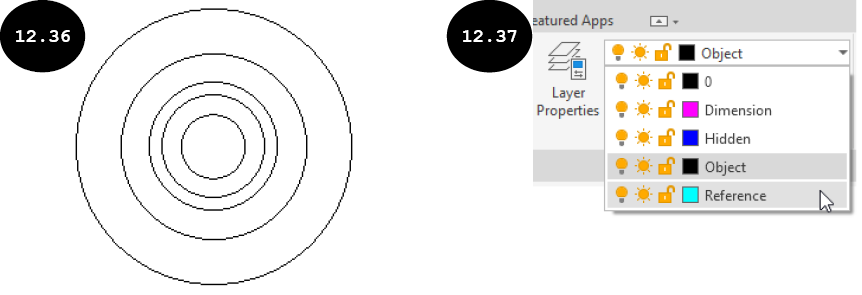

创建五个圆作为图形的俯视图，参见图 12.36。圆的直径尺寸请参见图 12.34。

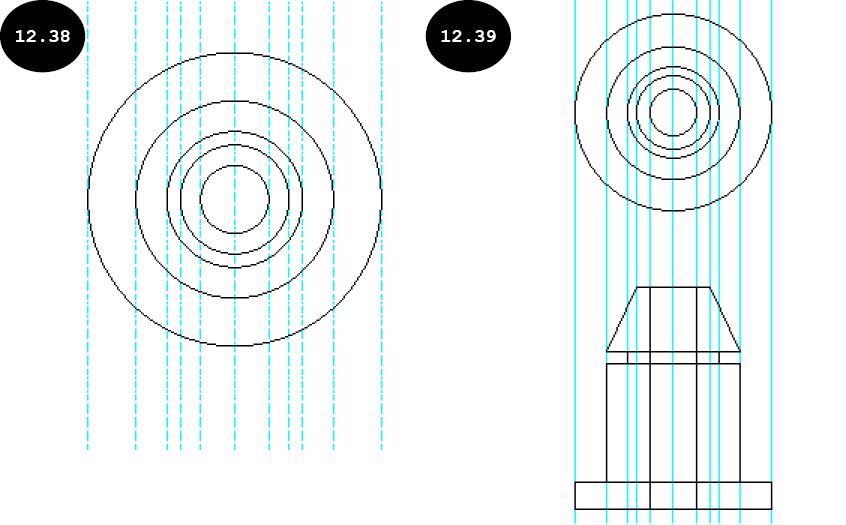

创建图形的俯视图后，通过在“常用”选项卡“图层”面板的“图层”下拉列表中选择 Reference 图层来激活它，参见图 12.37。接下来，创建穿过左、右象限以及圆心的垂直构造线作为参考实体，以创建图形的主视图，参见图 12.38。

参考垂直构造线，在 Object 图层中创建图形的主视图，参见图 12.39。

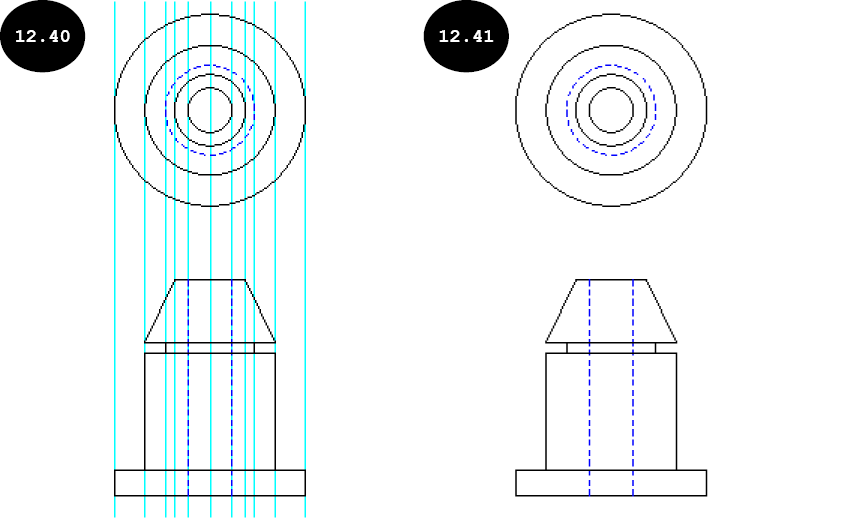

将图形的隐藏实体指定给 Hidden 图层，参见图 12.40。接下来，隐藏 Reference 图层，参见图 12.41。

现在，您需要为图形标注尺寸。

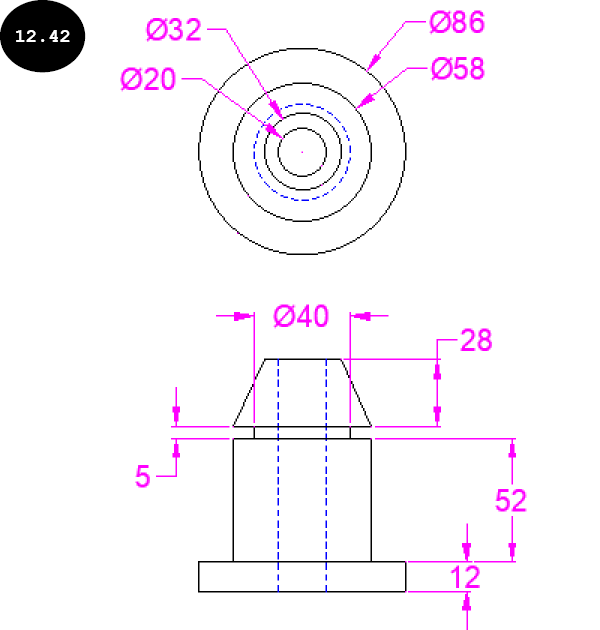

使 Dimension 图层成为图形的当前图层，然后为图形标注尺寸，参见图 12.42。请注意，您需要更改尺寸设置，使尺寸文字、尺寸箭头和其他尺寸组件在绘图区中清晰可见，可以通过创建新的尺寸样式或编辑现有尺寸样式来实现。您可以使用“标注样式管理器”对话框创建或编辑尺寸样式，如前面章节所述。

第 4 节：配置/添加绘图仪

确保系统中已配置绘图仪。请注意，在配置绘图仪之前，您需要确保系统打印机（输出设备）驱动程序已安装在计算机上。

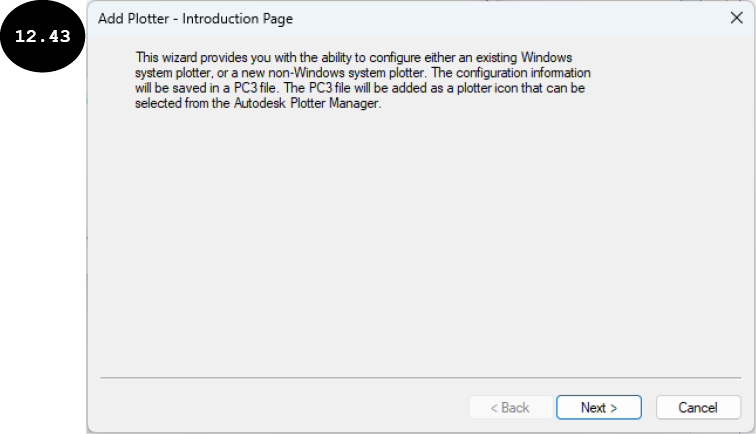

要配置绘图仪，请在“命令行”窗口中输入 PLOTTERMANAGER，然后按 Enter 键。将出现“绘图仪”系统窗口。或者，单击功能区中“输出”选项卡“打印”面板中的“绘图仪管理器”工具。接下来，在“绘图仪”系统窗口中双击“添加绘图仪向导”。将出现“添加绘图仪”对话框的“简介”页，参见图 12.43。

接下来，阅读“添加绘图仪”对话框“简介”页中给出的信息，然后单击“下一步”按钮。将出现对话框的“开始”页。在“开始”页中，选择“系统打印机”单选按钮，然后单击“下一步”按钮。将出现对话框的“系统打印机”页。在此页上，选择系统打印机。如果此页上未列出系统打印机，则您需要先在系统中安装打印机驱动程序。选择系统打印机后，单击“下一步”按钮。将出现“导入 Pcp 或 Pc2”页。在“导入 Pcp 或 Pc2”页中单击“下一步”按钮。将出现“绘图仪名称”页。在此页上输入绘图仪的名称，然后单击“下一步”按钮。将出现对话框的“完成”页。接下来，单击“完成”按钮。绘图仪即在系统中配置完成。

确保系统打印机通过 USB 或 Wifi 连接到计算机。

第 5 节：创建颜色相关打印样式

在“命令行”窗口中输入 STYLESMANAGER，然后按 Enter 键。将出现“打印样式”系统窗口，其中显示预定义打印样式文件的列表。

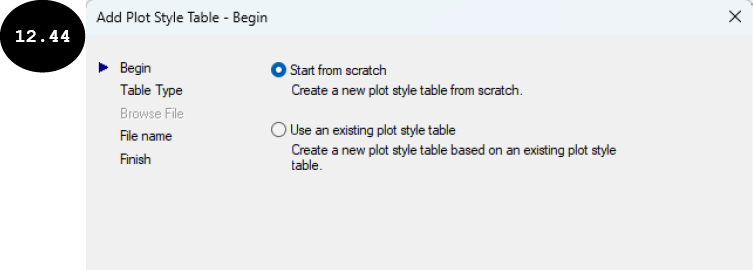

在“打印样式”系统窗口中双击“添加打印样式表向导”。将出现“添加打印样式表”对话框。阅读此页上的信息，然后单击“下一步”按钮。将出现“添加打印样式表”对话框的“开始”页，参见图 12.44。

确保对话框“开始”页中选中“从零开始”单选按钮，参见图 12.44。接下来，单击“下一步”按钮。将出现对话框的“选择打印样式表”页。

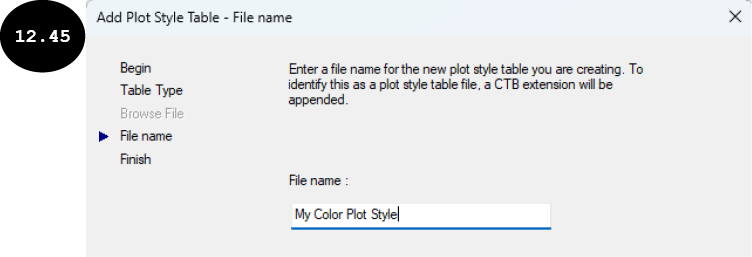

确保对话框“选择打印样式表”页中选中“颜色相关打印样式表”单选按钮。接下来，单击“下一步”按钮。将出现对话框的“文件名”页，参见图 12.45。
在“文件名”字段中输入 My Color Plot Style 作为打印样式的名称，参见图 12.45。接下来，单击“下一步”按钮。将出现对话框的“完成”页。

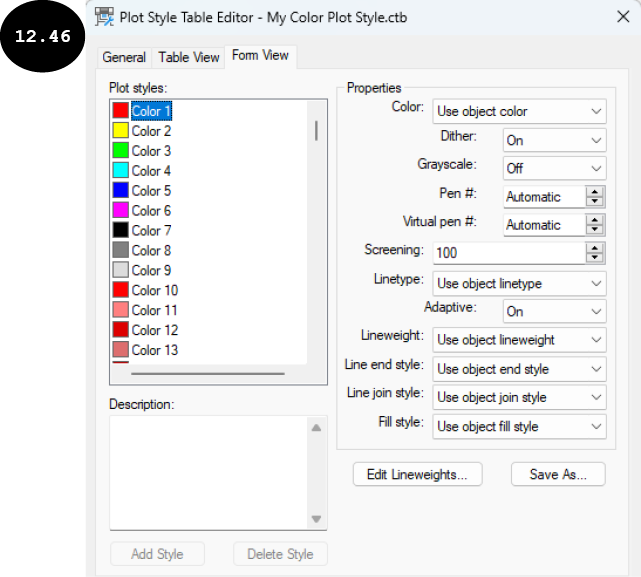

单击对话框“完成”页上的“打印样式表编辑器”按钮。将出现“打印样式表编辑器”对话框，参见图 12.46。

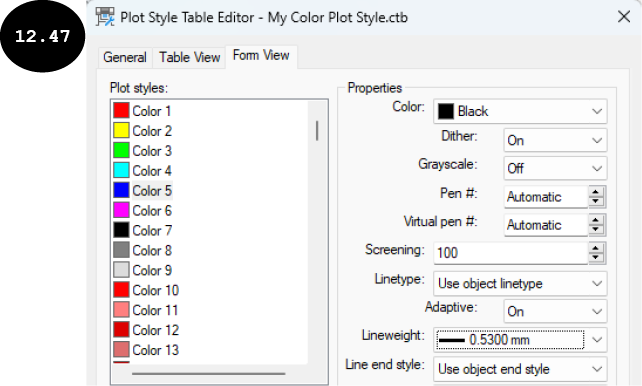

确保“打印样式表编辑器”对话框的“表单视图”选项卡被激活，参见图 12.47。
在对话框的“打印样式”区域中选择“颜色 5”（蓝色）。颜色 5 打印样式的所有特性将出现在对话框的“特性”区域中，参见图 12.47。
在对话框“特性”区域的“颜色”下拉列表中选择“黑色”，在“线宽”下拉列表中选择 0.5300 mm，参见图 12.47。

同样，更改“颜色 6”（洋红色）和“颜色 7”（黑色）打印样式的特性。对于颜色 6 打印样式，选择黑色作为对象的打印颜色，0.65 mm 作为对象的打印线宽。对于颜色 7（黑色）打印样式，选择黑色作为对象的打印颜色，0.8 mm 作为对象的打印线宽。
编辑打印样式特性后，单击“打印样式表编辑器”对话框的“保存并关闭”按钮。对话框关闭，打印样式特性被修改。
单击“添加打印样式表”对话框中的“完成”按钮。名为 My Color Plot Style 的颜色相关打印样式即被创建。

创建打印样式后，您可以按照新创建的打印样式打印图形。

第 6 节：打印/绘图

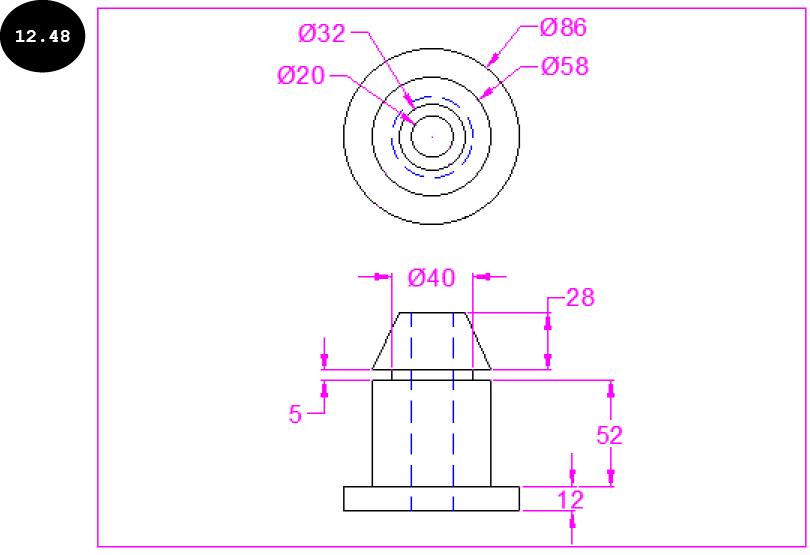

单击绘图区左下角的“布局1”选项卡。“布局1”选项卡被激活，模型空间中创建的图形出现在布局的默认视口中，参见图 12.48。

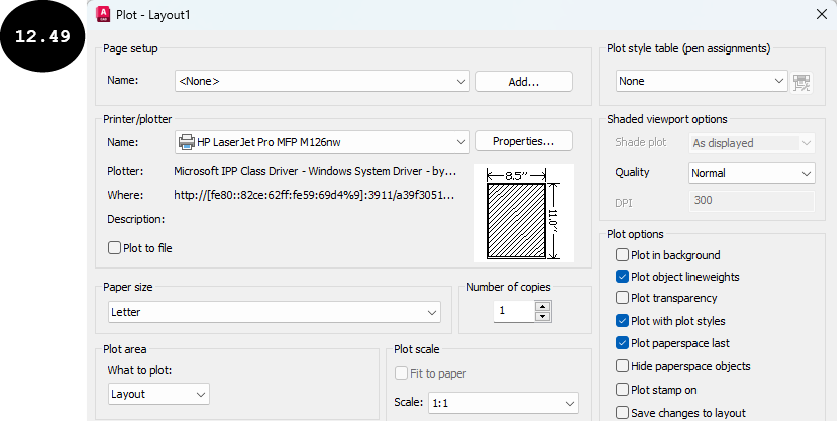

单击功能区中“输出”选项卡“打印”面板中的“打印”工具。将出现“打印”对话框，参见图 12.49。或者，按 Ctrl+P 调用“打印”对话框。请注意，如果当前 AutoCAD 会话中打开了多个图形/布局，则单击“打印”工具后，将出现“批处理打印”窗口。在此窗口中，单击“继续打印单张图纸”按钮以调用“打印”对话框。

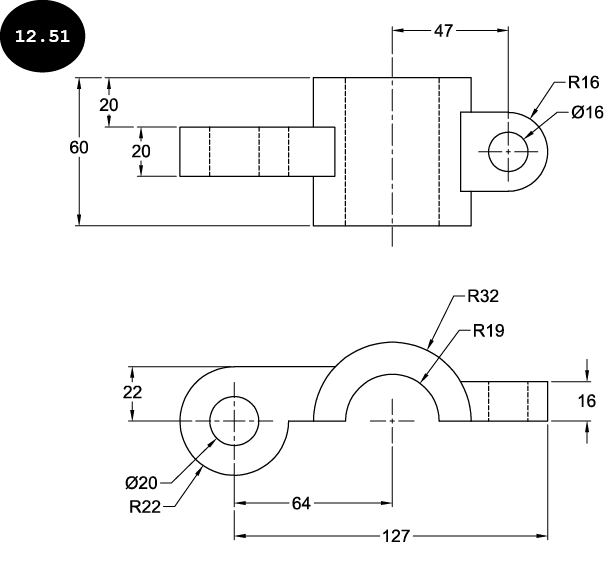

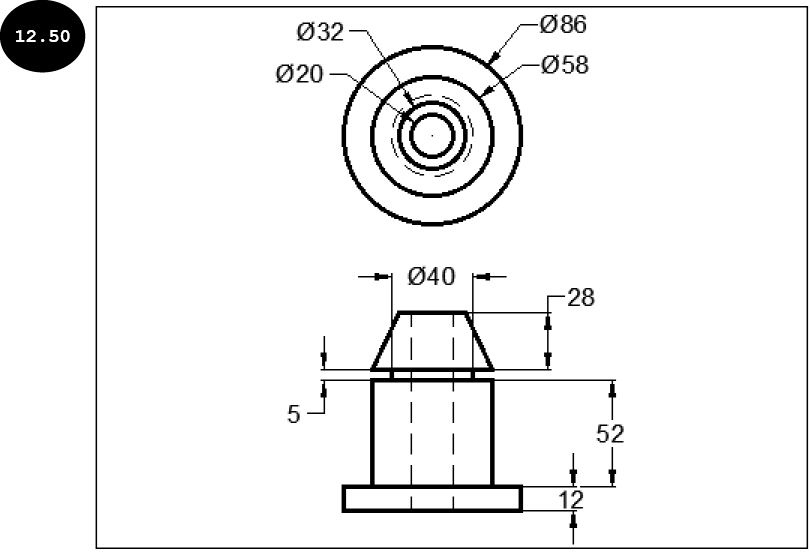

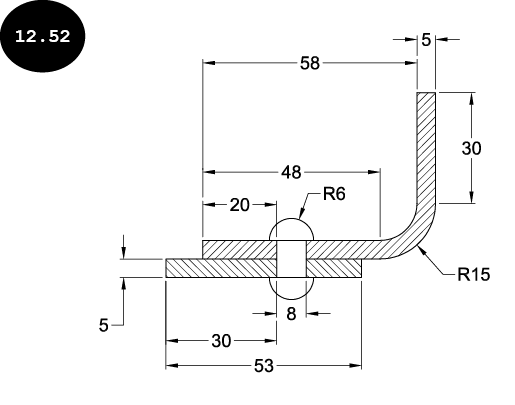

在对话框“打印机/绘图仪”区域的“名称”下拉列表中选择绘图仪，参见图 12.49。在此图中，选择了 HP LaserJet Pro MFP M126nw 绘图仪。
