创建 3D 基本体

创建 3D 基本体

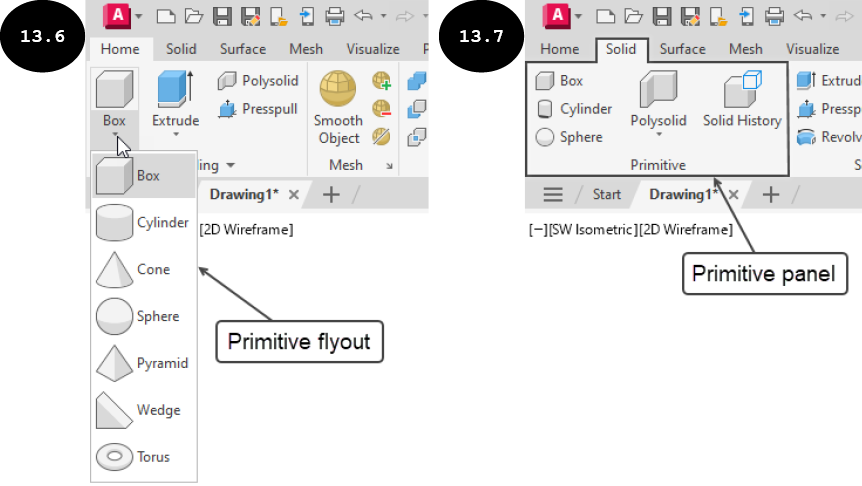

在 AutoCAD 中，可以创建各种预定义的 3D 实体基本体，例如长方体、圆柱体、圆锥体、球体、棱锥体、楔体和圆环体。用于创建各种基本体的工具位于“常用”选项卡中“建模”面板的“基本体”弹出菜单中，如图 13.6 所示。也可以在功能区“实体”选项卡的“基本体”面板中访问这些工具，如图 13.7 所示。创建各种 3D 基本体的方法将在下面讨论。

创建 3D 实体长方体

可以使用“长方体”工具创建 3D 实体长方体，具体讨论如下：

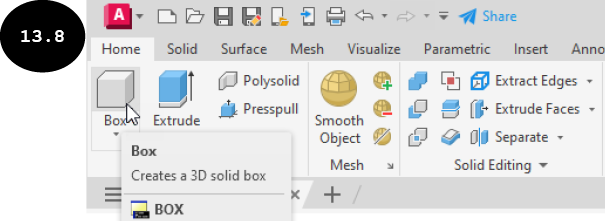

1. 单击“常用”选项卡中“建模”面板中的“长方体”工具，如图 13.8 所示。系统将提示指定长方体的第一个角点。或者，可以在命令行窗口中输入 BOX，然后按 ENTER 键激活此工具。

指定第一个角点或 [中心(C)]:

2. 单击 ViewCube 的“主视图”图标，将图形视图的方向更改为等轴测。
3. 在绘图区域中单击以指定长方体的第一个角点。系统将提示指定长方体的另一个角点。也可以输入 X 和 Y 坐标来指定长方体的第一个角点。

指定其他角点或 [立方体(C)]:

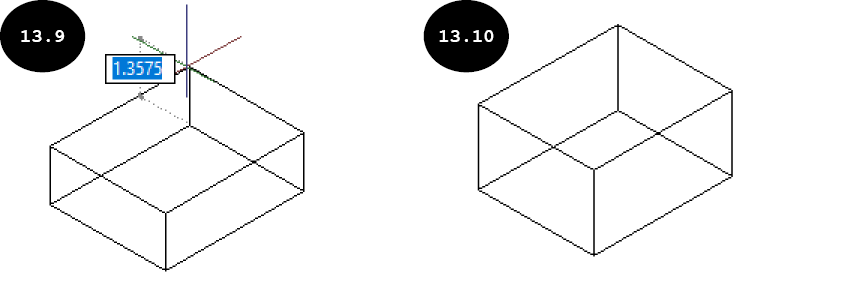

4. 在绘图区域中单击以指定长方体的对角角点。将出现 3D 实体长方体的预览（参见图 13.9），并提示指定其高度。也可以指定长方体的长度和宽度值来指定长方体的第二个角点。

指定高度或 [两点(2P)] <2.0000>:

5. 输入长方体的高度，然后按 ENTER 键。将创建指定高度的 3D 实体长方体，如图 13.10 所示。

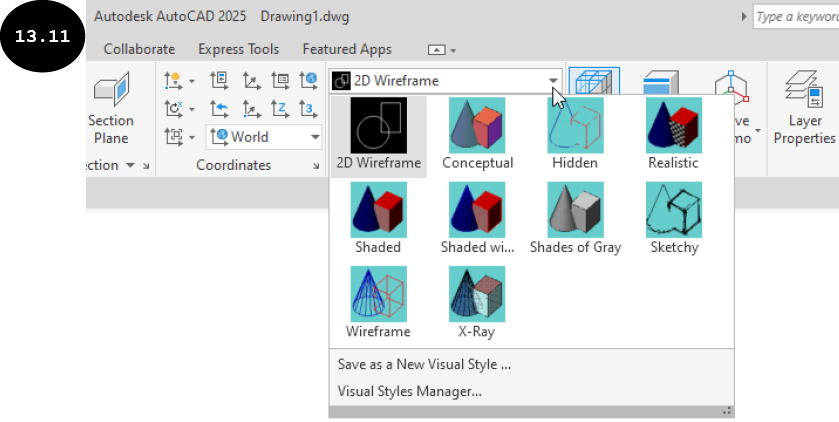

注意：默认情况下，3D 模型的视觉样式定义为二维线框。因此，3D 模型在绘图区域中以二维线框视觉样式显示，如图 13.10 所示。可以使用“常用”选项卡中“视图”面板的“视觉样式”弹出菜单，将模型的视觉样式更改为概念、隐藏、着色、带边缘着色、灰度、线框等，如图 13.11 所示。

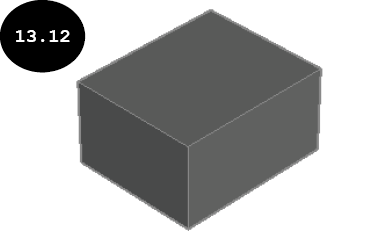

6. 单击“常用”选项卡中“视图”面板的“视觉样式”弹出菜单中的“灰度”工具，将模型的视觉样式更改为“灰度”视觉样式，如图 13.12 所示。

创建 3D 实体圆柱体

可以使用“圆柱体”工具创建 3D 实体圆柱体，具体讨论如下：

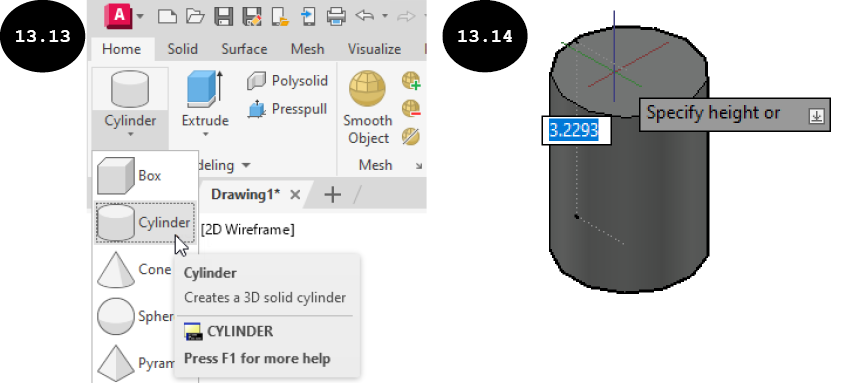

1. 调用“常用”选项卡中“建模”面板的“基本体”弹出菜单，然后单击“圆柱体”工具，如图 13.13 所示。系统将提示指定圆柱体底面的中心点。或者，可以在命令行窗口中输入 CYL，然后按 ENTER 键激活此工具。

指定底面的中心点或 [三点(3P) 两点(2P) 切点、切点、半径(T) 椭圆(E)]:

2. 在绘图区域中单击以指定圆柱体底面的中心点。中心点被指定，并提示指定其半径。也可以指定坐标（X,Y）来指定圆柱体底面的中心点。

指定底面半径或 [直径(D)]:

3. 输入圆柱体的半径值，然后按 ENTER 键。绘图区域中将出现圆柱体的预览，如图 13.14 所示，并提示指定圆柱体的高度。

指定高度或 [两点(2P) 轴端点(A)] <1.0000>:

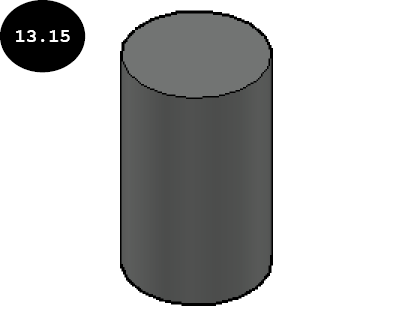

4. 输入圆柱体的高度，然后按 ENTER 键。将创建指定高度的 3D 实体圆柱体，如图 13.15 所示。

注意：在图 13.14 和图 13.15 中，模型的默认视觉样式已更改为“灰度”视觉样式。

创建 3D 实体圆锥体

可以使用“圆锥体”工具创建 3D 实体圆锥体，具体讨论如下：

1. 调用“基本体”弹出菜单，然后单击“圆锥体”工具。系统将提示指定圆锥体底面的中心点。或者，可以在命令行窗口中输入 CONE，然后按 ENTER 键激活此工具。

指定底面的中心点或 [三点(3P) 两点(2P) 切点、切点、半径(T) 椭圆(E)]:

2. 在绘图区域中单击以指定圆锥体底面的中心点。中心点被指定，并提示指定其半径。也可以指定坐标（X,Y）来指定圆锥体底面的中心点。

指定底面半径或 [直径(D)] <1.0000>:

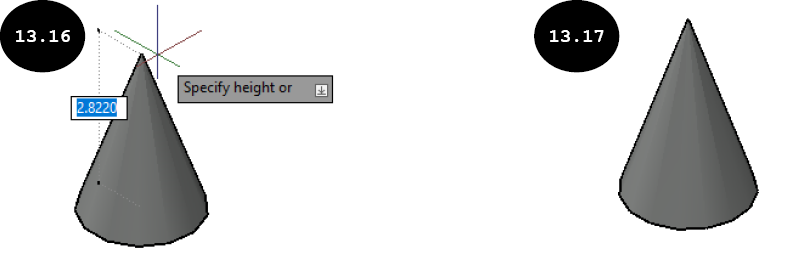

3. 输入圆锥体底面的半径值，然后按 ENTER 键。绘图区域中将出现圆锥体的预览，如图 13.16 所示，并提示指定圆锥体的高度。

指定高度或 [两点(2P) 轴端点(A) 顶面半径(T)] <4.0000>:

4. 输入圆锥体的高度，然后按 ENTER 键。将创建指定高度的 3D 实体圆锥体，如图 13.17 所示。

创建 3D 实体球体

可以使用“球体”工具创建 3D 实体球体，具体讨论如下：

1. 调用“基本体”弹出菜单，然后单击“球体”工具。系统将提示指定球体的中心点。或者，可以在命令行窗口中输入 SPHERE，然后按 ENTER 键激活此工具。

指定中心点或 [三点(3P) 两点(2P) 切点、切点、半径(T)]:

2. 在绘图区域中单击以指定球体的中心点。中心点被指定，并提示指定其半径。也可以指定坐标（X,Y）来指定球体的中心点。

指定半径或 [直径(D)] <1.0000>:

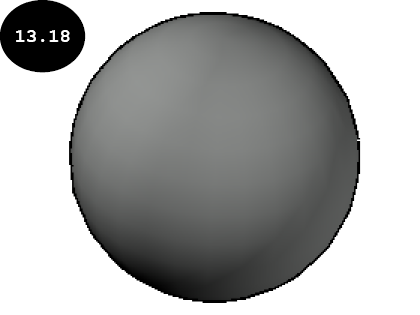

3. 输入球体的半径值，然后按 ENTER 键。将创建指定半径的 3D 实体球体，如图 13.18 所示。

创建 3D 实体棱锥体

可以使用“棱锥体”工具创建 3D 实体棱锥体，具体讨论如下：

1. 调用“基本体”弹出菜单，然后单击“棱锥体”工具。系统将提示指定棱锥体底面的中心点。或者，可以在命令行窗口中输入 PYR，然后按 ENTER 键激活此工具。

指定底面的中心点或 [边(E) 侧面(S)]:

2. 在绘图区域中单击以指定棱锥体底面的中心点。中心点被指定，并提示指定假想圆的半径以创建外切棱锥体底面。也可以指定坐标（X,Y）来指定棱锥体底面的中心点。

指定底面半径或 [内接(I)] <1.0000>:

注意：可以创建外切或内接棱锥体底面。外切棱锥体底面创建在假想圆的外部，使棱锥体侧面的中点与假想圆接触。内接棱锥体底面创建在假想圆的内部，使其顶点与假想圆接触。默认情况下，系统会提示指定假想圆的半径以创建外切棱锥体底面。要创建内接棱锥体底面，请单击命令提示中的“内接”选项。

3. 输入假想圆的半径值以创建外切棱锥体底面，然后按 ENTER 键。将出现棱锥体的预览，并提示指定棱锥体的高度。

指定高度或 [两点(2P) 轴端点(A) 顶面半径(T)] <1.0000>:

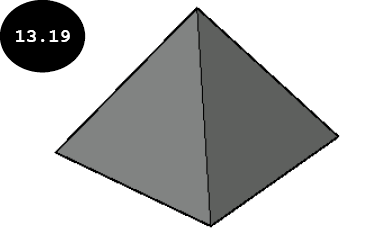

4. 输入棱锥体的高度，然后按 ENTER 键。将创建指定高度的 3D 实体棱锥体，如图 13.19 所示。

创建 3D 实体楔体

可以使用“楔体”工具创建 3D 实体楔体，具体讨论如下：

1. 调用“基本体”弹出菜单，然后单击“楔体”工具。系统将提示指定楔体的第一个角点。或者，可以在命令行窗口中输入 WE，然后按 ENTER 键激活此工具。

指定第一个角点或 [中心(C)]:

2. 在绘图区域中单击以指定楔体的第一个角点。系统将提示指定楔体的另一个角点。

指定其他角点或 [立方体(C)]:

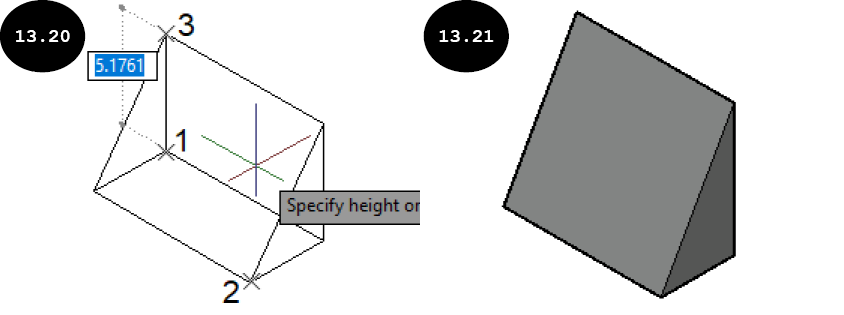

3. 在绘图区域中单击以指定楔体的对角角点。将出现 3D 实体楔体的预览，如图 13.20 所示，并提示指定其高度。请注意，楔体的斜面始终与指定的第一个角点相对。

指定高度或 [两点(2P)] <1.0000>:

4. 输入楔体的高度，然后按 ENTER 键。将创建指定高度的 3D 实体楔体，如图 13.21 所示。

创建 3D 实体圆环体

可以使用“圆环体”工具创建 3D 实体圆环体，具体讨论如下：

1. 调用“基本体”弹出菜单，然后单击“圆环体”工具。系统将提示指定圆环体的中心点。或者，可以在命令行窗口中输入 TOR，然后按 ENTER 键激活此工具。

指定中心点或 [三点(3P) 两点(2P) 切点、切点、半径(T)]:

2. 在绘图区域中单击以指定圆环体的中心点。将出现圆的预览，并提示指定其半径。

指定半径或 [直径(D)] <4.0000>:

3. 输入圆环体圆的半径值，然后按 ENTER 键。将出现圆环体的预览，并提示指定圆环体的管半径。

指定圆管半径或 [两点(2P) 直径(D)]:

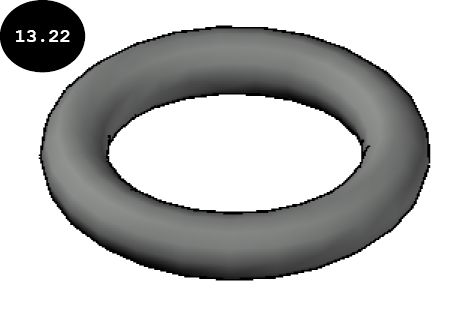

4. 输入圆环体的管半径，然后按 ENTER 键。将创建指定管半径的圆环体，如图 13.22 所示。
