使用阵列

使用阵列

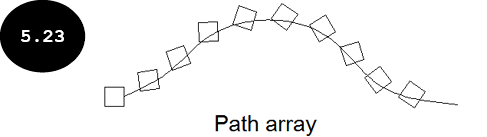

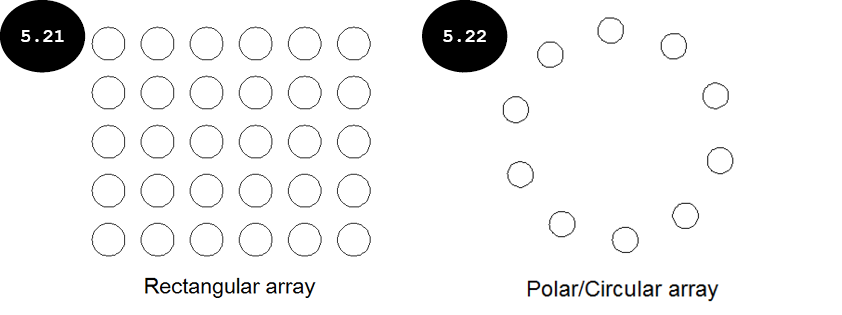

阵列是 AutoCAD 中一个非常强大的功能，用于以矩形方式、圆形方式或沿路径创建现有几何图形的多个实例/副本，参见图 5.21 至 5.23。

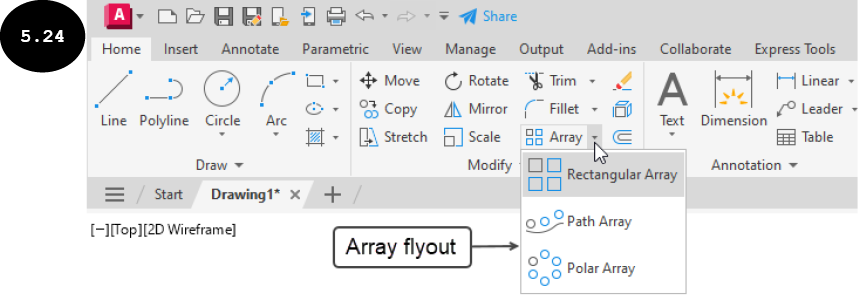

在 AutoCAD 中，您可以使用“修改”面板中“阵列”弹出工具栏中的矩形阵列、环形阵列和路径阵列工具创建矩形阵列、环形/圆形阵列和路径阵列，参见图 5.24。接下来将讨论创建各种类型阵列的方法。

创建矩形阵列

1. 调用“修改”面板中的阵列弹出工具栏（参见图 5.24），然后单击矩形阵列工具。系统提示您选择对象。或者，在命令行窗口中输入 AR，然后按 ENTER 键调用该工具。

选择对象:

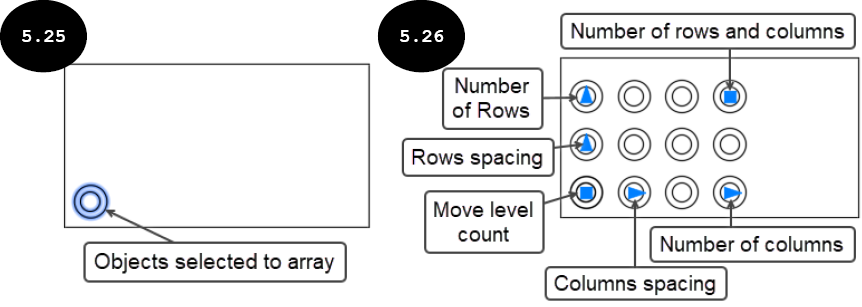

2. 在绘图区域中单击一个或多个对象，参见图 5.25。接下来，按 ENTER 键或右键单击。将出现具有默认参数的矩形阵列预览，参见图 5.26。此外，功能区中将出现“阵列创建”选项卡，它提供了用于控制阵列参数的不同选项，参见图 5.27。

选择夹点以编辑阵列或 [关联(ASsociative) 基点(Base point) 计数(COUnt) 间距(Spacing) 列(COLumns) 行(Rows) 层(Levels) 退出(eXit)] <退出>:

提示：您可以通过单击鼠标左键或使用前面讨论的选择方法（例如窗口、交叉窗口或栏选）来选择要阵列的对象。

注意：如果您是通过在命令行窗口中输入 AR 调用阵列工具的，那么在选择要阵列的对象后，系统会提示您选择阵列类型“输入阵列类型 [矩形(Rectangular) 路径(PAth) 环形(POlar)] <环形>:”。单击命令提示中的矩形选项，或输入 R 然后按 ENTER 键创建矩形阵列。

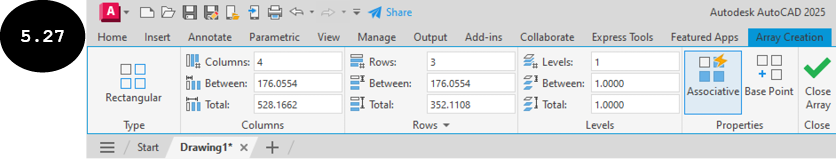

3. 在“阵列创建”选项卡中“列和行”面板的相应字段中指定矩形阵列的列数、行数、列间距和行间距，参见图 5.27。

提示：您还可以使用矩形阵列预览中出现的夹点（参见图 5.26）来指定阵列参数，例如列数、行数和列间距。例如，要增加或减少阵列列数，请单击列数夹点（参见图 5.26），然后向右或向左移动光标以更改阵列列数，然后单击以指定放置点。

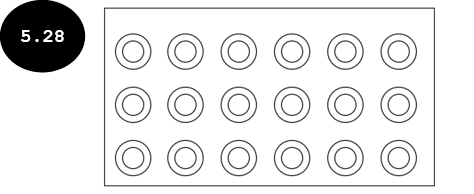

4. 编辑阵列参数后，按 ENTER 键退出。将在绘图区域中创建矩形阵列，参见图 5.28。

创建环形/圆形阵列

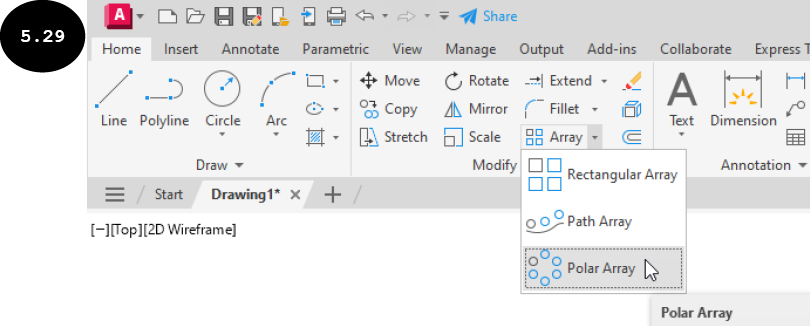

1. 调用阵列弹出工具栏，然后单击环形阵列工具，参见图 5.29。系统提示您选择对象。或者，在命令行窗口中输入 AR，然后按 ENTER 键。

选择对象:

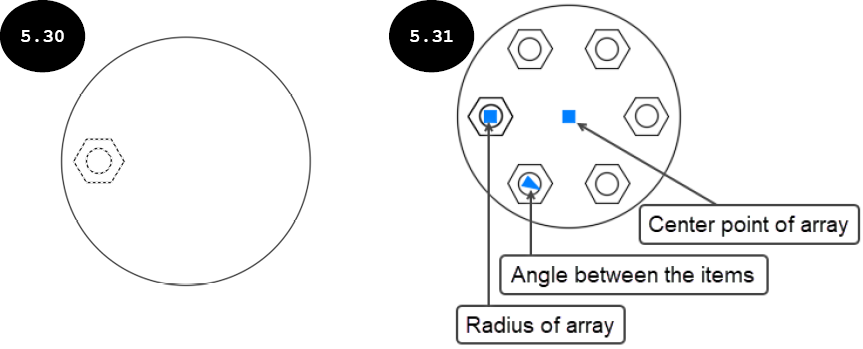

2. 在绘图区域中选择对象。所选对象将高亮显示，参见图 5.30。您可以通过单击鼠标左键选择一个或多个要阵列的对象。
3. 选择对象后，按 ENTER 键或右键单击。系统还会提示您指定阵列的中心点。

指定阵列的中心点或 [基点(Base point) 旋转轴(Axis of rotation)]:

注意：如果您是通过在命令行窗口中输入 AR 调用阵列工具的，那么在选择要阵列的对象后，系统会提示您选择阵列类型；“输入阵列类型 [矩形(Rectangular) 路径(PAth) 环形(POlar)] <环形>:”。单击命令提示中的环形选项，或在命令行窗口中输入 PO，然后按 ENTER 键创建环形阵列。

4. 单击以指定阵列的中心点。将在绘图区域中出现具有默认参数的圆形/环形阵列预览，参见图 5.31。此外，功能区中将出现“阵列创建”选项卡，它提供了用于控制阵列参数的不同选项。系统还会提示您选择阵列夹点以编辑阵列。

选择夹点以编辑阵列或 [关联(ASsociative) 基点(Base point) 项目(Items) 项目间角度(Angle between) 填充角度(Fill angle) 行(ROWs) 层(Levels) 旋转项目(ROTate items) 退出(eXit)] <退出>:

5. 在“阵列创建”选项卡中“项目”面板的相应字段中指定圆形阵列的项目数和项目间角度。或者，使用阵列预览中出现的夹点（参见图 5.31）来指定阵列参数。

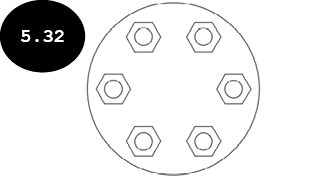

6. 编辑阵列参数后，按 ENTER 键退出。将在绘图区域中创建圆形/环形阵列，参见图 5.32。

创建路径阵列

1. 调用阵列弹出工具栏，然后单击路径阵列工具。系统提示您选择对象。或者，在命令行窗口中输入 AR，然后按 ENTER 键。

选择对象:

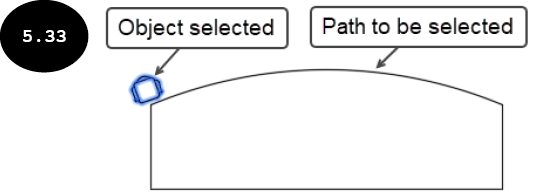

2. 在绘图区域中选择对象。所选对象将高亮显示，参见图 5.33。要选择多个对象，您可以使用窗口或交叉窗口选择方法。选择要阵列的对象后，按 ENTER 键或右键单击。系统还会提示您选择路径曲线。

选择路径曲线:

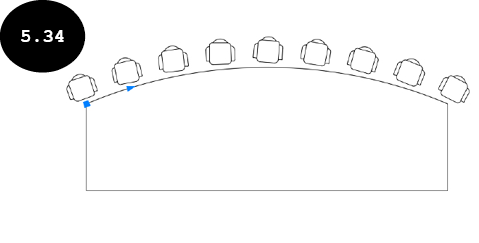

3. 单击要沿其图案化所选对象的路径曲线，参见图 5.33。将在绘图区域中出现具有默认参数的路径阵列预览，参见图 5.34。此外，功能区中将出现“阵列创建”选项卡，它提供了用于控制阵列参数的不同选项。系统还会提示您选择夹点以编辑阵列。

选择夹点以编辑阵列或 [关联(ASsociative) 方法(Method) 基点(Base point) 切线方向(Tangent direction) 项目(Items) 行(Rows) 层(Levels) 对齐项目(Align items) Z 方向(Z direction) 退出(eXit)] <退出>:

4. 在“阵列创建”选项卡中“项目”面板的相应字段中指定路径阵列的项目间距。或者，使用路径阵列预览中出现的夹点来指定项目之间的间距。

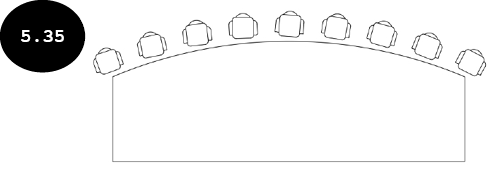

5. 编辑阵列参数后，按 ENTER 键。将在绘图区域中创建路径阵列，参见图 5.35。
